电大机械制图作业1--4答案电大机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。
（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。
本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。
下图画图思路与上相同。
5．将下图以2：1的比例画在A3图纸上，图名：几何作图。
（10分）[讲评]画图思路同4题。
6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。
（10分）[讲评]画图思路同4题。
用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
西南交大画法几何及工程制图A第1次作业一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
某些行业部门还制定有部颁标准，则部颁标准是：正确答案：D 对国家标准的补充2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：正确答案：C 技术制图标准3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：正确答案：C 75°4. 图纸的内边框是图框线，图框线的绘制用：正确答案：C 粗实线5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：正确答案：D 粗实线6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：正确答案：C 507. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：正确答案：A 按比例进行尺寸度量8. 中粗虚线的用途为：正确答案：C 画中心线或轴线9. 细点划线的用途为：正确答案：D 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：正确答案：D 4:2:111. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：正确答案：C 4~6mm12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：正确答案：D 15~20mm13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：正确答案：B 3~5mm14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：正确答案：C 中粗短斜线15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：正确答案：A毫米16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：正确答案：C 7~10mm17. 圆的直径尺寸可注在圆内，也可注在圆外。
尺寸线方向倾斜，用箭头作为起止符号，箭头指着圆周，箭头应画的细而长，长度约为：正确答案：B 3~5mm18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
工程制图练习册答案P3 第4题有3处错误：1.R18的转折处错；2.数字24的方向错；3.24与36是平行方向的尺寸应保持小尺寸靠近图形，大尺寸远离图形。
P4 第5题画法：第一步：以图形上给的R4的圆心为圆心，R4为半径画圆。
第二步：找R53的圆心：作两条对称线的平行线，上下各相距11；然后分别向上或者向下作这两条线的平行线，相距53。
（R53的圆心应该分别在这两直线上）再利用R53与R4内切的关系，画出R53圆心的轨迹圆。
轨迹圆与上面所作直线的交点就是R53的圆心。
从而作出R53上下两段弧。
第三步：以轨迹圆的圆心为圆心，以R（24+53）的长为半径为长画圆O1，以图上矩形的角点为圆心，以R24的长为半径画圆O2，O1与O2圆的交点即为R24的圆心。
P8 第1题P8 第2题β=23，α=16P8 第3题P9第3、4、5、6题（3）（4）(5)(6) P10第2题(1)、（2）、（3）P11 第2、3题第2题第3题P16第1、2、3、4题第1题第2题第5题第6题P17第1题(1)、（2）、（3）小题P17第2题(1)、（2）（1）（2）P18第1、2、3、4、5、6题第1题第2题第3题第4题第5题第6题P19第2题第3题第4题第5题第6题P20第1，2,3题第1题第2题第3题P20第4，5题第4题第5题P21第1、第2、第3、第4、第5、第6题第2题第3题第4题第5题第6题P24第1-9题第1题第2题第3题第4题第5题第6题第7题第8题第9题P26第1-9题第1题第2题第3题第4题第5题第6题第7题第8题第9题P28补全主视图(1)、(2)、(3)、(4)(1)(2)(3)(4)P28.2补全左视图(1)(2)(3)P29 1-6题(1)(2)（2）（4）（4）（6）P30（1）（2）(2)(4)(5)(6)P32第2题第3题第4题第5题P331-3第1题第2题1.圆筒的定形尺寸为¢10、¢20、21。
机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章 正投影法的基本原理 班级 姓名
学号 日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期。
电大机械制图作业1--4答案机械制图是一门网核课程，未完成网上作业的学生将没有平时成绩。
要完成作业，首先需要登录XXX网站形考任务1要求学生在线下完成作图题，然后将制作好的图照片上传到相应题的下面。
完成此作业需要掌握机械制图的基本知识与技能及投影法基本知识。
共有12个大题，其中第一题是手工绘图中各种图线及尺寸线的抄画练。
完成此题需要注意绘图工具及铅笔的使用。
建议使用三支铅笔：硬度分别为H、HB、B，分别用于画细线、粗实线直线和点划线圆弧、粗实线圆弧。
同时，辅导教师可以示范用两个三角板配合画平行线过程。
其他题目包括分析图形特点并注出尺寸、注出狭小部位的尺寸、注出各圆的直径、改正尺寸标注错误、用1：1比例在指定位置画出平面图形，并标注尺寸等。
完成这些题目需要学生掌握平面图形分析和绘制技巧。
例如，在画平面图形时，需要先分析平面图形的几何要求、基准要素、已知线段、中间线段和连接线段等。
题目4已知组合体的三个投影，求其真实形状（5分）1）图2-8是题目，图2-9是对应答案。
图2-8图2-9讲评]此类题是反求立体的练题。
在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图，并通过三个投影的共同点来确定立体的真实形状。
分析立体：本题基本体是正方体，正方体在三个投影面上都具有积聚性，它被一个正平面和一个侧平面截割，被正平面截割的截交线形状为正方形，被侧平面截割的截交线形状为矩形。
作图步骤：1）根据三个投影画出正方体的基本形状，如图2-10所示；2）根据正面和侧面投影的共同点确定正平面和侧平面的位置关系，如图2-11中兰线所示；3）在正面和侧面投影中分别画出正平面和侧平面的截交线，如图2-11中品红线所示；4）根据三个投影的共同点确定正方体的真实形状，如图2-9所示。
第15页共54页图2-10图2-11题目5已知组合体的三个投影，求其体积（5分）1）图2-12是题目，图2-13是对应答案。

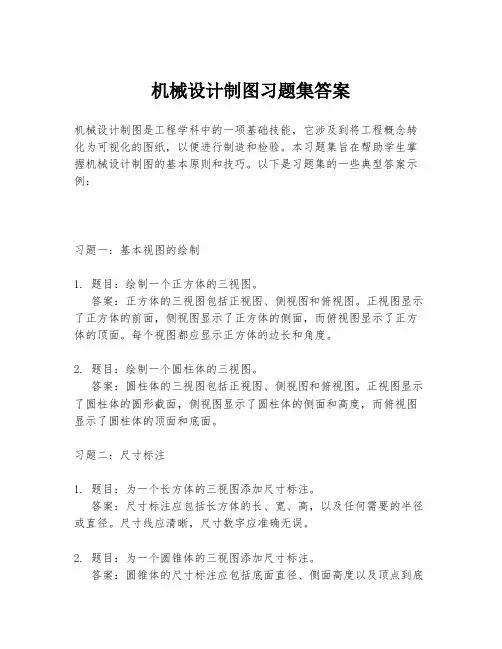

机械设计制图习题集答案机械设计制图是工程学科中的一项基础技能，它涉及到将工程概念转化为可视化的图纸，以便进行制造和检验。
本习题集旨在帮助学生掌握机械设计制图的基本原则和技巧。
以下是习题集的一些典型答案示例：习题一：基本视图的绘制1. 题目：绘制一个正方体的三视图。
答案：正方体的三视图包括正视图、侧视图和俯视图。
正视图显示了正方体的前面，侧视图显示了正方体的侧面，而俯视图显示了正方体的顶面。
每个视图都应显示正方体的边长和角度。
2. 题目：绘制一个圆柱体的三视图。
答案：圆柱体的三视图包括正视图、侧视图和俯视图。
正视图显示了圆柱体的圆形截面，侧视图显示了圆柱体的侧面和高度，而俯视图显示了圆柱体的顶面和底面。
习题二：尺寸标注1. 题目：为一个长方体的三视图添加尺寸标注。
答案：尺寸标注应包括长方体的长、宽、高，以及任何需要的半径或直径。
尺寸线应清晰，尺寸数字应准确无误。
2. 题目：为一个圆锥体的三视图添加尺寸标注。
答案：圆锥体的尺寸标注应包括底面直径、侧面高度以及顶点到底部的距离。
习题三：剖视图和断面图1. 题目：为一个带有孔的长方体绘制剖视图。
答案：剖视图应显示长方体的内部结构，包括孔的位置和尺寸。
剖面线应清晰，剖面符号应与视图相对应。
2. 题目：为一个齿轮绘制断面图。
答案：断面图应显示齿轮的齿形和尺寸，剖面线应通过齿轮的齿部，显示齿的剖面形状。
习题四：装配图1. 题目：绘制一个简单机械装置的装配图。
答案：装配图应显示所有组件的相对位置和连接方式。
每个组件应有清晰的标识和编号，以便在装配说明中引用。
2. 题目：为一个轴承绘制装配图。
答案：轴承的装配图应显示轴承的内外圈、滚珠或滚柱以及任何密封件。
装配图应清楚显示轴承的装配顺序和方向。
习题五：公差与配合1. 题目：为一个轴绘制公差与配合图。
答案：公差与配合图应显示轴的直径、长度以及与孔或轴承的配合公差。
应使用适当的公差等级和配合类型。
2. 题目：为一个孔绘制公差与配合图。
