机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。
A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。
A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

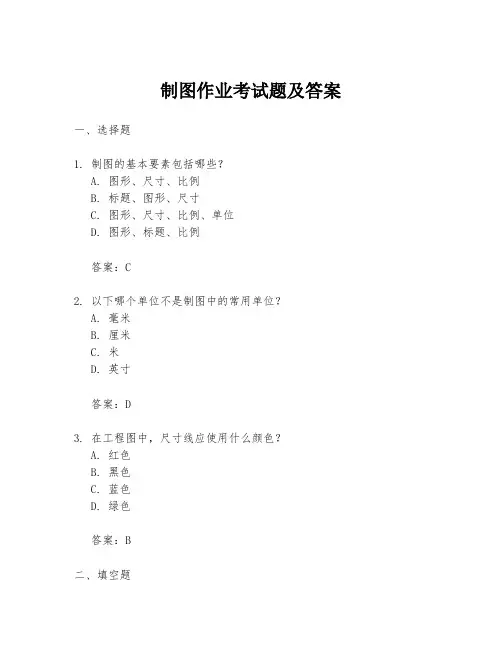

制图作业考试题及答案一、选择题1. 制图的基本要素包括哪些？A. 图形、尺寸、比例B. 标题、图形、尺寸C. 图形、尺寸、比例、单位D. 图形、标题、比例答案：C2. 以下哪个单位不是制图中的常用单位？A. 毫米B. 厘米C. 米D. 英寸答案：D3. 在工程图中，尺寸线应使用什么颜色？A. 红色B. 黑色C. 蓝色D. 绿色答案：B二、填空题1. 制图中，图形的尺寸标注应遵循的原则是_______、_______、_______。
答案：清晰、准确、规范2. 在机械制图中，常用的比例有_______、_______、_______等。
答案：1:1、1:2、1:5三、简答题1. 简述制图时如何保证图形的准确性。
答案：保证图形准确性的方法包括使用精确的测量工具，严格按照制图标准进行绘制，对图形进行反复校验，确保尺寸标注无误，以及在绘制过程中保持一致的比例和单位。
2. 描述制图过程中的尺寸标注步骤。
答案：尺寸标注步骤包括确定尺寸基准，选择合适的尺寸线位置，标注尺寸数值，确保尺寸线与图形边缘平行，标注尺寸时使用合适的尺寸字体，并且尺寸数值应清晰可读。
四、绘图题1. 根据给定的三视图，绘制一个简单的立方体。
答案：（此处应附上立方体的三视图，包括正视图、侧视图和俯视图，以及相应的尺寸标注。
）2. 绘制一个简单的机械零件，如齿轮，并标注其主要尺寸。
答案：（此处应附上齿轮的图形，包括必要的视图，如正视图和侧视图，以及齿轮的齿数、模数、齿顶圆直径等尺寸标注。
）请注意，以上内容仅为示例，实际的制图作业考试题及答案应根据具体的课程内容和教学要求来制定。
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。
制图员习题及参考答案一、单选题（共100题，每题1分，共100分）1.斜二测的轴间角分别为( )。
A、45°、110°、205°B、120°、120°、120°C、90°、135°、135°D、97°、131°、132°正确答案：C2.一般位置平面，( )面投影不反映实形。
A、3B、2C、1D、4正确答案：A3.移出断面图尽可能画在剖切位置线的( )。
A、一边B、上方C、延长线上D、下方正确答案：C4.V带传动中，带在小带轮上的包角一般不小于( ) 。
A、150°B、120°C、170°D、90°正确答案：B5.球体截交线投影可能是圆、椭圆或( )。
A、多边形B、三角形C、四边形D、直线正确答案：D6.圆柱截割，先变换为投影面的垂斜时，截交线的形状为( )。
A、三角形B、圆C、矩形D、椭圆正确答案：D7.轴测剖视图是假想用两个互相( )的剖切平面将物体剖开然后画轴测剖视图。
A、平行B、相交C、斜交D、垂直正确答案：D8.细实线的主要用途不包括( )。
A、螺纹牙底线B、过渡线C、尺寸线、尺寸界线D、断裂处边界线正确答案：D9.换面法中，点的新投影与不变投影的连线必须( )新投影轴。
A、平行B、垂直C、交叉D、相交正确答案：B10.画成( )，用于说明产品的装配顺序。
A、轴测剖视装配图B、整体式轴测装配图C、轴测图D、分解式轴测装配图正确答案：D11.用几个平行的剖切平面剖切机件画剖视图时，不应出现( )的结构要素。
A、齐全B、剖切C、完整D、不完整正确答案：D12.国家标准的代号是( )。
A、ISOB、GBC、JBD、SJ正确答案：B13.在剖视图上作剖切，一般剖去物体的( )方A、右后方B、右前方C、左后D、左前方正确答案：D14.投射线且与投影面( )得到的投影称为斜投影。
第1套您已经通过该套作业,请参看正确答案1. 用2：1比例绘制一个直径为20mm圆，直径要画成40mm，标注尺寸时尺寸数字要注写（）。
A.20B.40参考答案：A您的答案：A2. 尺寸线（）用其他图线代替。

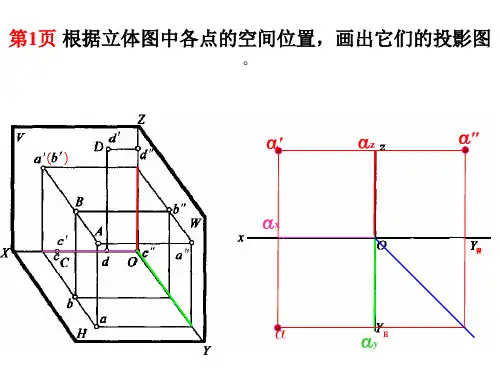

A.能B.不能参考答案：B您的答案：B3. 两点之间上下位置可由其（）坐标差确定。
A.XB.YC.Z参考答案：C您的答案：C4. 在直线投影中，可能有一个投影反映实长，也可能有两个投影反映实长，但决不可能它的三个投影都反映实长。
（）A.对B.错参考答案：A您的答案：A5. 图中直线AB与CD相交。
（）A.对B.错参考答案：A您的答案：A 6. 图中二直线垂直。
（）A.对B.错参考答案：A您的答案：A 7. 点K在圆锥面上。
（）A.对B.错参考答案：B您的答案：B 8. 点D在△ABC平面上。
（）A.对B.错参考答案：A您的答案：A9. 直线与平面平行。
（）A.对B.错参考答案：A您的答案：A10. 两个直径相同的圆柱轴线垂直相交时，相贯线的形状为（）。
A. 直线B.圆C.椭圆参考答案：C您的答案：C11. 圆锥面与过其锥顶的平面相交，交线为（）。
A. 三角形B. 双曲线C.两条相交直线参考答案：C您的答案：C12. 在三投影面体系中的立体表面直线AB、BC、CD位置分别是（）。
A. AB是一般位置线；BC是侧平线；CD是水平线。
B. AB是正平线；BC是铅垂线；CD是水平线。
C. AB是一般位置线；BC是铅垂线；CD是侧垂线。
D. AB是一般位置线；BC是铅垂线；CD是水平线。

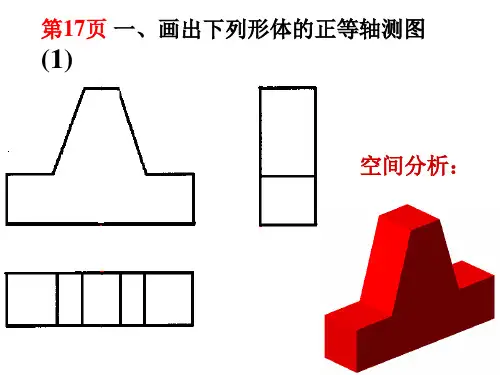

参考答案：D您的答案：D13. 已知物体的主、俯视图，正确的左视图是（）。
参考答案：D您的答案：D14. 下图平面图形尺寸标注完整的图是（）。
参考答案：D您的答案：D15. 判断下面两个投影图是否正确，选择正确答案为（）。
A.（1）对; （2）错B.（1）对；（2）对C.（1）对; （2）错D.（1）对; （2）错）参考答案：B您的答案：A16. 已知物体的主、俯视图，选择正确的左视图（）。
