光面爆破是一种控制巷道轮廓较好的爆破方法,它是国内外广泛使用的一项新的爆破技术。
其主要优点是:巷道爆破后巷道成型规整,超挖量小;不产生或很少产生炮震裂缝,对围岩扰动小,利于巷道稳定;出渣量少、衬砌材料减少,经济合理。
因此,随着锚喷支护新工艺的推广使用,光面爆破已成为一种配套技术。
(一)光面爆破一般应达到如下三个标准(1)爆破后,周边留下的眼痕数应不少于其总数的50%;(2)超挖尺寸不得大于150mm,欠挖不得超过质量标准规定;(3)岩石上不应留有明显的炮震裂缝。
光面爆破的实质是:控制炸药的爆炸能量,减弱其对围岩的破坏作用,合理利用相邻周边眼爆炸冲击波的动力作用和爆破气体的静力作用,在其相邻周边眼的连线上产生有效的裂缝,将岩石切割破坏。
从上述光爆作用原理可知,为达到良好的光爆效果,必须合理选取光爆有关参数,如周边眼距、最小抵抗线、药卷直径、装药结构和起爆时间等。
(二)光面爆破参数(1)周边眼布置周边眼的最小抵抗线和眼距是光面爆破的两个主要参数,二者之间有一个合理的比例关系,并随岩石性质的不同而相应变动,同时还要考虑眼深和装药结构的影响。
根据试验,一般可依岩石情况不同,按下式选择K=E/W (3-12) 式中E——周边眼距,一般取400~600mm,在拱顶两侧(靠近拱基处),岩石对爆破的夹制作用较大,眼间距应适当减少,在裂缝节理发育或层理明显的岩层中,眼距也应适当减少,同时还要减少装药量;W——最小抵抗线,mm;K——炮眼密集系数,一般取0.8~1.0,硬岩中取大值,软岩中取小值。
(2)药卷直径根据国内外经验,药卷直径与炮眼直径之比,在缓冲爆破作用方面,有着密切的关系。
小直径药卷不但其爆炸性能低,而且由于它与炮眼间有较大的空隙,缓冲了爆轰波对岩石的冲击作用,减轻了对围岩的震裂破坏程度。
关于不耦合系数,我国目前多采用的炮眼:直径在40~42mm左右,小药卷直径一般为25mm,因此不耦合系数为1.6。
随着炸药性能的改进,小药卷直径还可以变小(但不能小于该炸药的临界直径),以便进一步提高光爆效果。

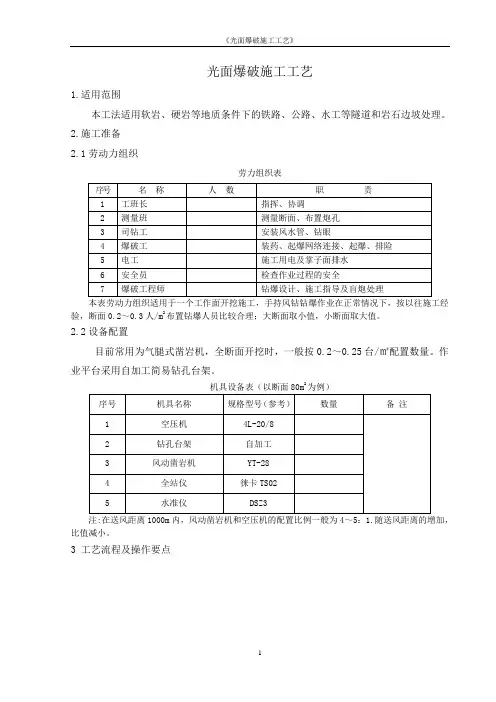

光面爆破施工工艺1.适用范围本工法适用软岩、硬岩等地质条件下的铁路、公路、水工等隧道和岩石边坡处理。
2.施工准备2.1劳动力组织劳力组织表序号名称人数职责1 工班长指挥、协调2 测量班测量断面、布置炮孔3 司钻工安装风水管、钻眼4 爆破工装药、起爆网络连接、起爆、排险5 电工施工用电及掌子面排水6 安全员检查作业过程的安全7 爆破工程师钻爆设计、施工指导及盲炮处理本表劳动力组织适用于一个工作面开挖施工,手持风钻钻爆作业在正常情况下,按以往施工经验,断面0.2~0.3人/m2布置钻爆人员比较合理;大断面取小值,小断面取大值。
2.2设备配置目前常用为气腿式凿岩机,全断面开挖时,一般按0.2~0.25台/㎡配置数量。
作业平台采用自加工简易钻孔台架。
机具设备表(以断面80m2为例)序号机具名称规格型号(参考)数量备注1 空压机4L-20/82 钻孔台架自加工3 风动凿岩机YT-284 全站仪徕卡TS025 水准仪DSZ3注:在送风距离1000m内,风动凿岩机和空压机的配置比例一般为4~5:1.随送风距离的增加,比值减小。
3 工艺流程及操作要点3.1施工工艺流程图1 光面爆破施工工艺流程图3.2操作要点3.2.1作业器具就位和测量放线1作业器具就位出渣结束后,将作业平台推往掌子面,将36V 照明线路引至掌子面,检查水压、风压线路是否完好,风压力、水压力和蓄水池水量是否足够,送风设施是否完好。
2测量测量人员用全站仪和水准仪,确定出隧道中心线、拱顶面高程和拱脚高程;并在开调整爆破参数测量放线与作业器材就位布设孔位钻孔爆破参数设计钻孔质量验收连接起爆主网络与起爆器连接起爆装药与堵塞炮口爆破材料现场就位网络检查设置警戒排险光爆效果与质量检查支网络联线通风清孔效果不理想挖轮廓线上每间隔1~2m测设出开挖轮廓控制点,利用开挖轮廓控制点用红油漆画出开挖轮廓线。
3.2.3布设孔位按照爆破设计的要求,根据已绘制的开挖轮廓线标出周边眼炮眼位置,并利用中线和拱顶高程,用支距法画出掏槽眼和底板眼的位置。
石方光面爆破爆破方案设计人:审核人:批准人:设计单位:设计时间:2014年11月14日目录第一章爆破技术设计2一、工程概况2二、施工要求2三、爆破设计施工方案的编制依据3四、爆破设计方案3五、炮孔布置8六、装药填塞8七、起爆网路9八、爆破安全距离计算10九、试验炮11第二章施工组织设计错误!未定义书签。
一、施工准备11二、人员职责12三、边坡光面爆破施工工艺14四、主要机具材料表错误!未定义书签。
五、安全技术与防护措施17六、爆破警戒范围和任务19七、施工安全保证措施21八、安全警戒24九、应急预案错误!未定义书签。
第一章爆破技术设计一、工程概况根据工程建设需要,山体需要光面爆破,需要爆破的最大深度超过16m,爆破区域长度130左右m,按照设计要求,靠近山体一侧需要进行光面爆破.整个爆破工程量约计4.6万m3.爆破要求边坡严格控制坡面平整度,无松石危石,同时严格控制爆破规模,减少对边坡的破坏。
根据现场勘查,岩石为花岗岩和石灰岩,微风化,普氏系数为5~10,属于中硬度以上岩石。
爆破环境:北边为黄海;南边为山体;其它方向无重要的建筑物和设施。
爆破环境较好。
二、施工要求1、爆破开挖后边坡坡度达到设计文件要求;2、保证爆破后边坡少受扰动,确保平整度,且不能对保留的山体形成破坏;3、爆破后粒径满足铲运要求;4、保证爆破施工中的机械、建筑物和人员的安全;5、整个施工进度应满足总体施工计划的要求.三、爆破设计施工方案的编制依据1、《爆破安全操作规程》GB6722—2003;2、《爆破作业项目管理要求》GA 991—2012;3、《民用爆炸物品安全管理条例》国务院令466号 2006。
94、烟台市公安机关对于爆炸物品安全管理的要求;5、工程概况及工程现场岩石地质状况。
四、爆破设计方案(一)总体施工设计方案采用从自然坡顶依次分级再上而下爆破,首先从最高处上按照设计边线进行钻孔爆破,自上至下依次按照设计爆破台阶进行爆破施工,边坡采用光面爆破施工。
光面爆破施工工艺1.适用范围本工法适用软岩、硬岩等地质条件下的铁路、公路、水工等隧道和岩石边坡处理。
2.施工准备2.1劳动力组织劳力组织表本表劳动力组织适用于一个工作面开挖施工,手持风钻钻爆作业在正常情况下,按以往施工经验,断面0.2~0.3人/m2布置钻爆人员比较合理;大断面取小值,小断面取大值。
2.2设备配置目前常用为气腿式凿岩机,全断面开挖时,一般按0.2~0.25台/㎡配置数量。
作业平台采用自加工简易钻孔台架。
2比值减小。
3 工艺流程及操作要点3.1图1 光面爆破施工工艺流程图3.2操作要点3.2.1作业器具就位和测量放线1作业器具就位出渣结束后,将作业平台推往掌子面,将36V照明线路引至掌子面,检查水压、风压线路是否完好,风压力、水压力和蓄水池水量是否足够,送风设施是否完好。
2测量测量人员用全站仪和水准仪,确定出隧道中心线、拱顶面高程和拱脚高程;并在开挖轮廓线上每间隔1~2m测设出开挖轮廓控制点,利用开挖轮廓控制点用红油漆画出开挖轮廓线。
3.2.3布设孔位按照爆破设计的要求,根据已绘制的开挖轮廓线标出周边眼炮眼位置,并利用中线和拱顶高程,用支距法画出掏槽眼和底板眼的位置。
其余眼由外向内按照爆破设计布置,布孔要求如下:1掏槽眼布孔误差不大于±3cm。
2周边孔严格按设计开挖轮廓线布置,在硬岩层中,周边眼的眼口在断面设计轮廓线上;在软岩中,周边眼的眼口在断面设计轮廓线内小于8cm。
3其余各孔不大于±5cm。
若遇挂眼困难,炮孔位置可适当调整,但必须保证调整后,相邻各孔间距均匀布置,注意掏槽眼需整体移动,孔间调整范围不得大于其误差值。
3.2.4钻孔作业由于孔位为红油漆标识,为了防止钻孔过程中,将标识的孔位位置破坏,一般先用钻机在标识的孔位位置钻取一部分控制点位,然后才进行钻孔作业。
钻孔必须做到“准、平、直、齐”四要素满足以下精度要求:1掏槽眼:钻眼位置、深度、角度按设计施工,眼口间距和深度允许偏差5cm。
目录一、光面爆破施工及流程图 .................................... 错误!未定义书签。
二、超前大管棚施工及流程图 (4)三、超前小导管施工及流程图 (6)四、系统锚杆施工及流程图 (8)五、湿喷混凝土施工及流程图 (9)六、格栅/工字钢拱架施工及流程图 (11)七、结构防、排水施工及流程图 (13)八、衬砌施工及流程图 (20)九、仰拱及填充施工及流程图 (27)一、光面爆破施工及流程图隧道开挖必须尽可能减轻对围岩的振动,充分发挥围岩的自承能力。
钻爆作业是保证开挖断面轮廓平整准确、减少超挖、降低爆破振动、维护围岩自承能力的关键。
采用光面爆破技术进行爆破作业,根据围岩情况,及时修正爆破参数,以达到最佳爆破效果,保证开挖轮廓圆顺、准确,维护围岩自身承载能力,减少对围岩的扰动,爆破采用光面爆破。
周边眼残眼率硬岩达到80%以上,中硬岩达到60%以上。
光面爆破施工工艺流程见图1-1。
炮眼深度L:Ⅱ类围岩炮眼深度约周边眼4.0m,掏槽眼5。
5m,辅助掏槽眼5m。
抵抗线W:当炮眼直径在35~42mm的范围内时,抵抗线W与炮眼深度有如下关系W=(15~25)d或W=(0.3~0.6)L.据此Ⅳ级围岩取W=50cm,Ⅱ、Ⅲ级围岩取55cm。
炮眼间距a:同一排两炮眼之间的距离与抵抗线之间的关系式为:W =(1。
1~1。
8)E.根据以往的施工经验取W=1。
25E,Ⅳ级围岩取E=62cm。
Ⅱ级围岩取70cm。
堵塞长度:不小于20cm.掏槽眼形式:掏槽眼采用楔形掏槽,由于断面大掏槽眼角度布置方便,只要满足抵抗线不串通,至少20cm即可,将掏槽眼设置在偏中线一侧(左右均可)2。
5~2.8m.光面爆破参数的确定:方案采用工程类比法,参考国内相似地质条件隧道光面爆破施工的资料及铁路隧道施工规范进行设计.在施工时根据实际情况进行调整.选定的爆破参数见表1-1。
光面爆破参数表表1—1隧道内爆破选用非电毫秒雷管,分多段起爆.起爆顺序:先掏槽后扩槽从低段到高段逐段起爆,周边眼最后起爆。
隧道光面爆破施工技术光面爆破受多种因素影响,包括围岩强度、整体性、节理、层理等地质因素,现场围岩地质结构千变万化,要想取得理想的光爆效果,爆破参数必须进行现场设计动态调整。
同一类围岩经试爆取得的技术参数,作为初步依据,每一循环爆破作业都要由有经验的爆破工程师根据上一循环爆破效果,以及本循环围岩特征进行适当调整,选择一组最佳技术参数,取得本循环理想的光爆效果,上一循环是下一循环的预设计和试爆破。
爆破参数应根据围岩变化及时调整。
钻爆设计a.爆破设计型式根据标段内隧道的地质特性和设计要求, 爆破设计采用光面爆破。
b.火工器材的选择炸药:乳化炸药(规格:¯32mm×200mm,每卷180克)雷管:电雷管,1~15段非电毫秒雷管。
其它:竹片等。
c.掏槽型式和堵孔上台阶开挖掏槽形式采用斜眼掏槽(详见爆破设计图中掏槽眼布置示意图),为确保循环进尺,掏槽眼深于其它眼10cm。
炮眼堵塞长度不小于40cm,炮泥堵塞。
d.参数选择光爆参数选择见下表e.装药结构周边眼采用空气柱间隔不耦合装药形式,为保证周边眼同时起爆,须使用导爆索连结各药卷。
除周边眼采用空气柱间隔装药外,其余各炮眼均采用孔底大药卷连续装药,雷管置于孔底第二节药卷上进行反向起爆。
周边眼装药结构见下图并加强炮泥的堵塞质量。
④按设计装药,并顺序起爆。
⑤不断总结、修正爆破参数使之达到最佳效果。
(3)保证钻孔质量①炮孔间距应符合钻爆设计。
周边眼间距的误差不大于5cm,辅助眼间距的误差不大于10cm,周边眼的外插角不大于3度。
②除掏槽眼、周边眼、底板眼外的其它眼孔方向应与隧道方向平行,要求孔底在同一平面上。
③钻孔结束后要清孔,炮眼用炮泥堵塞,确保单孔装药质量。
④定人定位,明确分工,明确责任,不得混岗乱位。
(4)建立严格的激励、约束机制实行超欠挖奖罚制度,将奖罚数量与炮眼残留痕迹、超欠挖范围、超欠挖数量、炸药用量等直接挂钩,形成一套强有力的控制超欠挖管理办法。
预裂光面爆破作业1. 施工方法1.1施工准备1.1.1测量放样,平整场地。
清除预裂(光面)线两侧一定范围内的覆盖层或浮渣等。
1.1.2根据施工图和现场实际情况,编制<<预裂光面爆破设计说明书>>报请上级主管部门批准后实施。
1.1.3根据<<预裂(光面)爆破设计说明书>>的要求配备机具设备和劳动力。
1.2.施工工艺要求1.2.1精确测量放设每一个预裂(光面)孔口位置。
1.2.2钻机就位后,钻头要对准放设的孔位,其偏差不得小于钻头直径的1/8。
1.2.3开钻前,应采用整体样架放样(或用坡度架)来调整钻杆的倾角、其偏斜度与设计要求误差控制在1°以内。
1.2.4当钻进5~10cm 时,要对钻孔方向、倾角等进行一次检查,若有误差,及时纠正。
以后,每钻进一定距离,要检查一次,直至终孔。
1.2.5药包的加工可根据线装药密度采用不同的加工方式。
1.2.5.1小直径钻孔可试验硬塑料管内连续装药,并在管内贯穿一根导爆管。
1.2.5.2另一种间隔装药法,即按照设计的装药量和各段的药量分配,将药卷绑扎在导爆索上,形成一个断续的炸药串,往孔内装药时,再将药串绑扎在竹板上,边装边绑,并将炸药面向爆破开挖方,将竹板靠在受保护的边坡方。
1.2.6炮孔堵塞时,先用纸团(或草等松软物资)“卡”在炸药柱之上,然后使用干砂、石粉等松散材料堵塞。
1.2.7预裂(光面)爆破一般应采用导爆索一次,同时起爆。
如有特殊情况也可分段起爆,但需作特殊设计。
2. 施工工艺流程3.机械设备3.1机械选择一般情况下,在露天爆破实施预裂(光面)爆破时,应首选用潜孔钻机,但在横坡十分陡峻的山区实施预裂(光面)爆破,潜孔钻机无法就位时,可考虑使用三角架简易钻机。
当开挖深度不大(≯8m),也可以考虑使用风动凿岩机。
3.2机械性能17下向与地面成0°,履带自行4,500湿式湿式4.质量控制要点4.1一定要按照设计的孔位和偏角实施钻孔,其孔口和偏角误差应控制渣允许偏差范围内,钻孔时,实施全过程监挖。
一、编制依据与原则1.1相关标准、规范和施工图纸(1)《高速铁路隧道工程施工技术指南》铁建设[2010]241号;(2)新建铁路玉溪至磨憨铁路工程初步设计文件;(3)国家及地方有关方针政策、法规及条例和国家现行行业规范、规程及验标等;(4)现场调查有关的水文地质资料;(5)公司拥有的施工工艺、施工工法成果、机械设备;(6)《爆破安全规程》(GB6722—2011)1.2 编制原则(1)严格遵守招标文件明确的设计规范,施工规范和质量评定验收标准。
(2)技术先进性,科学合理性,经济适用性,安全可靠性、实事求是相结合。
(3)对现场坚持全员、全方位、全过程严密监控,动态控制,科学管理的原则。
二、工程概况2.1工程简介2.2工程地质条件2.2.1地质概况2.2.2地层岩性2.2.3水文地质条件三、主要施工方案及施工技术3.1施工方案根据设计图纸1#斜井Ⅳ、Ⅴ级围岩采用台阶法开挖,Ⅲ、Ⅱ级围岩采用全断面开挖。
为了控制超挖,减小爆破对周边围岩的扰动,保护围岩的自稳能力采用光面爆破方法。
在开挖前做好超前地质预报和超前支护。
3.2台阶法施工工艺1、对隧道现场光面爆破进行试验,根据不同围岩岩性进行优化爆破设计,不断调整爆破设计参数,使光面爆破设计更符合实际情况,施工过程要严格操作规程。
2、严格周边眼的距离,控制在35~40cm,并采用空气间隔装药,提高光爆效果。
3、现场工程技术人员负责指导监督钻眼质量,确保钻眼的深度、方向、角度、间距按光面爆破设计的要求实施,特别对周边眼应严格控制。
出碴时,准确控制好开挖底部标高,使下一循环放样、钻孔准确无误。
4、严格控制装药量,并用炮泥堵塞严密,封堵长度不得小30cm。
3.3台阶法施工工艺台阶法开挖是先开挖上半断面,待开挖至一定长度后同时开挖下半断面,上下半断面同时并进的施工方法。
在施工的时候首先开挖断面的上部,然后及时进行上部的初期支护,喷锚、挂网支护,架设钢架并复喷至设计厚度,形成较稳定的承载拱。
水工隧洞光面爆破施工指导一.概况福安市湾坞供水工程主洞形式采用城门型,断面尺度为2.2 m×2。
5m、2。
0m×2。
2m。
从设计资料分析,洞身段均以Ⅰ~Ⅱ、Ⅲ类围岩为主,隧洞进出口为Ⅳ类围岩。
二、施工放样在隧洞开挖前应对原有导线点进行复测,确保导线点的正确性。
隧洞开挖后应及时进行导线加密测量,并对加密导线点进行平差计算。
隧洞施工时应及时快速进行隧洞中心线的放样工作,并做好隧洞高程腰线以便施工时进行高程控制。
三.施工方案隧洞开挖采用钻爆法(其工艺流程见图2—1),以新奥法理论指导施工.采用全断面开挖,光面爆破。
采用直线型掏槽,按设计开挖轮廓线布置周边炮眼、辅助眼。
工作面同时开动2台YT-27型气腿式凿岩机钻眼作业.2#岩石硝铵炸药(有水地段采用乳化炸药),周边眼采用中φ25光爆小药卷,8#纸雷管簇联非电毫秒导爆雷管起爆。
图2-1 钻爆法开挖施工工艺流程框图3。
1具体施工技术方案㈠施工围堰隧洞口临近河道地段河道涨水时易倒灌洞内,隧洞施工时必须在其洞口附近设置施工围堰.围堰施工方法根据实际情况(了解当地最大洪水)采用两种方案。
第一:在河道两岸原河堤的位置加高培厚。
采用人工配合机械,人工编织袋装土筑围堰,填筑粘土心墙闭气,编织袋粘土用农用车或人力车运至工作面,用人工堆叠。
围堰的高度根据现场情况确定,堰顶高出水面至少1。
5m,围堰的顶宽1.2m,底宽3。
5~4m,坡度为1:0.8;第二:堤脚及基础若为砂砾透水层,在堤坝迎水坡铺设防渗膜布,防止水流渗入。
隧洞口附近没有河道地段在下暴雨时雨水易倒灌洞内,隧洞施工时必须在其洞口附近设置施工围堰。
围堰采用麻袋装土方式施工。
㈡施工排水①在洞脸顶部设排水沟下设集水井,挖一排水沟把水统一引至集水井处用潜水泵抽排,采用4—6 寸潜水泵抽水,用橡胶软管接至围堰3m 以外.②隧洞内渗水的抽排方案:工作面在出口处的向上坡方向开挖隧洞时,在洞室一侧开设排水沟,利用排水沟自流排水,排水沟随工作面的掘进开凿,并经常清理,必要时,设置水沟盖板。
