钻爆作业施工工艺流程图

表5-2 钻爆施工工艺流程图及文字说明钻爆施工工艺流程图文字说明：一、爆破试验辅助洞爆破、开挖，对于不同的围岩地段，在开始施工时，都要根据初拟的钻爆设计进行钻爆试验，通过试验，一方面检验爆破设计是否合理，爆破振动对支护及已成洞段围岩有否危害，对爆破参数进行优化，并将试验形成报告，送监理工程师核批，作为正式进行钻爆、开挖依据，同时检验机械配备、劳力、组织循环作业安拆是否合理，对施组进行优化，以取得最优的施工效果。

二、钻孔台车钻爆要点1、钻孔：⑴定位钻孔作业前，根据钻孔设计划定台车臂作业区域，各臂钻孔的顺序，水沟风枪钻孔的配合时段及作业时间，使钻孔不发生相互干扰而有序进行。

钻孔时，严格按操作规程作业，力求钻孔方向、位置满足设计要求，准确控制周边眼外插角。

⑵激光定向布孔用激光投射仪进行隧洞轴线指向标示和投射孔位布设，台车钻臂以投射激光及孔位为依据，按孔位钻进并控制好方向，确保钻孔质量。

⑶要达到准、平、直、齐①准：钻孔按设计布眼钻孔，当受节理、裂隙影响时可稍稍移动孔位，但顶眼只能左右移动，帮眼只能上下移动，周边眼轮廓的放线误差控制在±1cm，眼口开眼误差：Ⅱ、Ⅲ类围岩深眼可从轮廓线偏移5cm，Ⅳ类围岩可从轮廓线偏内3cm，周边眼外插角的角度误差浅眼以0.03的斜度外插方向度与轮廓线法线方向一致。

②直：边墙直线段炮眼先钻上方标准孔，插上炮杆，使边墙孔在同一条垂线上。

③平：周边炮眼要相互平行。

④齐：各炮眼底落在垂直隧洞轴线的同一平面上，钻孔深度要根据掌子面的起伏“凸”加，“凹”减。

2、装药：⑴保护用好导爆管开箱取出导爆管时，应小心不使导爆管受损伤，应尽可能保持导爆管的原包装和导爆管端头的封口，尽可能不要损坏。

起爆药卷的导爆管长度应根据眼孔深度、炮孔间距和网络分组连结方法确定，以便于装药、连接、控制和节省导爆管的消耗；起爆药卷的脚线应避免接头，在眼孔长度范围内，不能使用有接头的导爆管。

使用前应对导爆管进行直观检查，发现已破裂的应切去。

双臂液压凿岩台车钻爆施工工艺ST11 标段（甘肃路桥建设企业有限企业）金光亮罗宏涛任伟红1编制目的为了提升地道施工机械化作业程度，加速施工进度，保障施工人员安全，提升钻孔精度，以及更好的控制超欠挖，使用双臂液压凿岩台车进行地道爆破钻孔作业。

2工艺特色利用双臂凿岩台车作业面积大，钻孔速度快、钻眼精度高，机械操作灵巧的特色，以提升地道钻爆作业施工质量，实现地道钻爆施工机械化。

3合用范围V 级及 V 级以上采纳新奥法设计施工，开挖方式为全断面法或台阶法、并采纳光面爆破或预裂爆破为开挖方式的地道。

4编制依照（1）《公路地道施工技术规范》（JTG F60-2009）（2）《公路地道施工技术细则》（JTG/T F60-2009 ）（3）《公路工程质量查验评定标准》（JTG F80/1-2004 ）（4）《高速公路施工标准化技术指南》（地道分册）（交通运输部公路局 2012 年 11月）（5）《高速公路建设标准化管理指南》甘肃省交通基建工程质量监察站 2011（6）《十天高速公路建设标准化管理细则》5施工工艺流程5.1 放样布眼丈量人员要用正确绘出开挖断面的中线和轮廓线，标出炮眼地点，其偏差不得超出5cm。

在直线段，可用3～5 台激光准直仪控制开挖方向和开挖轮廓线。

5.2 定位开眼采纳钻孔台车钻眼时，台车与地道轴线要保持平行。

台车就位后按炮眼部署图正确钻孔。

5.3 钻眼钻机操作员要熟习炮眼部署图，要能娴熟地操作凿岩机械，特别是钻周边眼，台车下边有专人指挥，以保证周边眼有正确的外插角 ( 眼深 <3m时，外插角 <3°；眼深 <5m时，外插角 <2° ) ，尽可能使两茬炮交界处台阶小 15cm，同时，应依据眼口地点岩石的凹凸程度调整炮眼深度，以保证炮眼底在同一平面上。

5.4 清孔装药前，一定用炮钩或小直径高压风管输入高压风将炮眼石屑括出和吹净。

5.5 装药装药需分片分组按炮眼设计图确立的装药量白上而下进行，雷管要“对号入坐”。

目录一、光面爆破施工及流程图 .................................... 错误!未定义书签。

二、超前大管棚施工及流程图 (4)三、超前小导管施工及流程图 (6)四、系统锚杆施工及流程图 (8)五、湿喷混凝土施工及流程图 (9)六、格栅/工字钢拱架施工及流程图 (11)七、结构防、排水施工及流程图 (13)八、衬砌施工及流程图 (20)九、仰拱及填充施工及流程图 (27)一、光面爆破施工及流程图隧道开挖必须尽可能减轻对围岩的振动,充分发挥围岩的自承能力。

钻爆作业是保证开挖断面轮廓平整准确、减少超挖、降低爆破振动、维护围岩自承能力的关键。

采用光面爆破技术进行爆破作业，根据围岩情况，及时修正爆破参数，以达到最佳爆破效果，保证开挖轮廓圆顺、准确,维护围岩自身承载能力，减少对围岩的扰动，爆破采用光面爆破。

周边眼残眼率硬岩达到80%以上，中硬岩达到60%以上。

光面爆破施工工艺流程见图1-1。

炮眼深度L:Ⅱ类围岩炮眼深度约周边眼4.0m,掏槽眼5。

5m，辅助掏槽眼5m。

抵抗线W：当炮眼直径在35～42mm的范围内时，抵抗线W与炮眼深度有如下关系W=(15～25）d或W=（0.3~0.6）L.据此Ⅳ级围岩取W=50cm，Ⅱ、Ⅲ级围岩取55cm。

炮眼间距a：同一排两炮眼之间的距离与抵抗线之间的关系式为：W =（1。

1~1。

8）E.根据以往的施工经验取W=1。

25E，Ⅳ级围岩取E=62cm。

Ⅱ级围岩取70cm。

堵塞长度：不小于20cm.掏槽眼形式:掏槽眼采用楔形掏槽，由于断面大掏槽眼角度布置方便，只要满足抵抗线不串通，至少20cm即可，将掏槽眼设置在偏中线一侧(左右均可)2。

5~2.8m.光面爆破参数的确定：方案采用工程类比法，参考国内相似地质条件隧道光面爆破施工的资料及铁路隧道施工规范进行设计.在施工时根据实际情况进行调整.选定的爆破参数见表1-1。

光面爆破参数表表1—1隧道内爆破选用非电毫秒雷管，分多段起爆.起爆顺序:先掏槽后扩槽从低段到高段逐段起爆，周边眼最后起爆。

能源有限责任公司准东露天煤矿采场钻孔爆破作业流程施工单位：洲坝易普力股份准东项目部项目负责人：技术负责人：编制：作业流程审批表为规爆破作业过程控制，明确作业流程各工艺环节责任人，加强工艺流程间的安全衔接，需要对各个作业环节详细设计，严格管理，实现爆破施工全过程安全可控。

见爆破作业工艺流程总图。

总流程中各工艺环节的完结以钻爆作业流程确认单责任人签字确认为准，在接收到上一流程转交的签字完毕的流程确认单后下一流程才能开始作业。

钻爆作业总流程图一、接受生产任务由矿生产技术部向易普力生产科下达钻爆任务单。

任务单容应该包括：1.明确作业位置、作业区间、质量技术要求。

2.任务单应由生产技术部部长签发。

3.易普力生产科根据钻爆生产任务实施钻孔爆破设计。

二、爆破设计一、作业流程1.爆破设计必须由爆破工程师任职资格以上的技术人员设计。

2.爆破设计完成需经项目部技术负责人审核。

3.爆破设计必须报矿审批后实施。

4.完成设计后爆破设计负责人应该在钻爆作业流程确认单签字，并将确认单转交给钻机队。

二、安全技术要求1.设计人员必须根据作业现场岩石（煤层）特性、矿上对爆破质量的技术要求及前期爆破效果评价合理确定爆破参数。

2.爆破设计的容应该包括作业位置、周边环境、爆破参数、装药结构、爆破网络、安全技术与防护措施等，并附上钻孔平面布置图、装药及充填结构图、起爆网络敷设图、爆破警戒布置图。

3.爆破设计前需对作业区域周边环境进行检查，发现有安全隐患或其他可能引发安全质量事故的情况需要在爆破设计中说明，并制定安全防措施。

4.爆破参数的确定应该以保证爆破安全为前提，爆破效果要能够满足现场设备采装及运输要求。

5.爆破警戒应该按照现场实际情况合理设置，各相邻警戒点之间要能够相互通视、能够用对讲机进行对话，所有能够进入警戒区域的道口都必须设置警戒点。

任何情况下爆破警戒距离不得小于400米。

三、设计审批1.爆破设计必须经过项目部技术负责人和矿安全生产技术部门审批后才能用于指导生产。

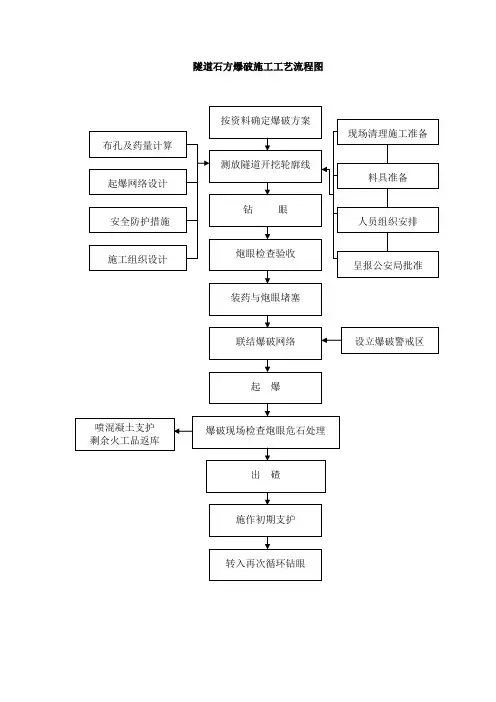

隧道石方爆破施工工艺流程图
隧道石方爆破施工工艺说明
1、施工准备：
确定爆破方案，组织爆破设计，材料准备；
2、测量放样：
采用先进的激光空间定位全站仪测出隧道开挖轮廓线(或人工支距法测出)；
3、布孔：
按照爆破设计准确划出周边眼、辅助眼、掘进眼、掏槽眼及底板眼位置；
4、钻孔：
采用YT—28风枪钻孔，成孔后炮也为40mm。

5、装药：
用高压风吹出孔内杂物，按设计装入2#岩石硝铵炸药(或乳化炸药)，插入规定段位雷管，用炮泥封住炮孔；同时设专人严守爆破警戒区。

6、联结爆破网络：
根据起爆顺序联结导爆索(或导爆管)；
7、起爆：
设专业爆破员点火雷管导火索，其余人员撤出爆破警戒区。

8、处理瞎炮后出碴，剩余火工品返库。
