钢丝网骨架塑料(聚乙烯)复合管

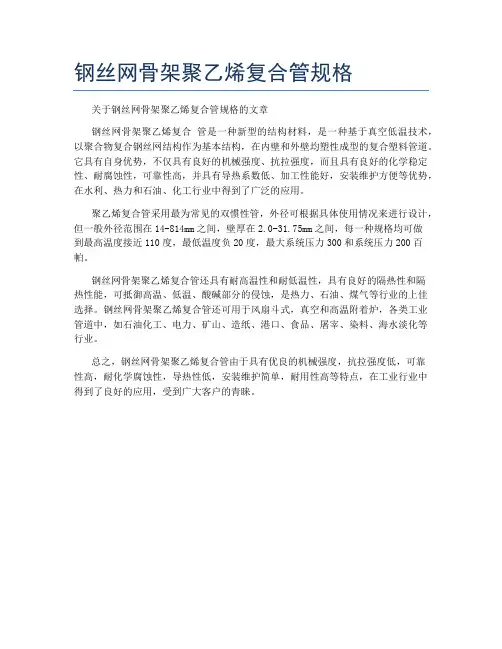

钢丝网骨架聚乙烯复合管规格
关于钢丝网骨架聚乙烯复合管规格的文章
钢丝网骨架聚乙烯复合管是一种新型的结构材料，是一种基于真空低温技术，以聚合物复合钢丝网结构作为基本结构，在内壁和外壁均塑性成型的复合塑料管道。

它具有自身优势，不仅具有良好的机械强度、抗拉强度，而且具有良好的化学稳定性、耐腐蚀性，可靠性高，并具有导热系数低、加工性能好，安装维护方便等优势，在水利、热力和石油、化工行业中得到了广泛的应用。

聚乙烯复合管采用最为常见的双惯性管，外径可根据具体使用情况来进行设计，但一般外径范围在14-814mm之间，壁厚在2.0-31.75mm之间，每一种规格均可做
到最高温度接近110度，最低温度负20度，最大系统压力300和系统压力200百帕。

钢丝网骨架聚乙烯复合管还具有耐高温性和耐低温性，具有良好的隔热性和隔
热性能，可抵御高温、低温、酸碱部分的侵蚀，是热力、石油、煤气等行业的上佳选择。

钢丝网骨架聚乙烯复合管还可用于风扇斗式，真空和高温附着炉，各类工业管道中，如石油化工、电力、矿山、造纸、港口、食品、屠宰、染料、海水淡化等行业。

总之，钢丝网骨架聚乙烯复合管由于具有优良的机械强度，抗拉强度低，可靠
性高，耐化学腐蚀性，导热性低，安装维护简单，耐用性高等特点，在工业行业中得到了良好的应用，受到广大客户的青睐。

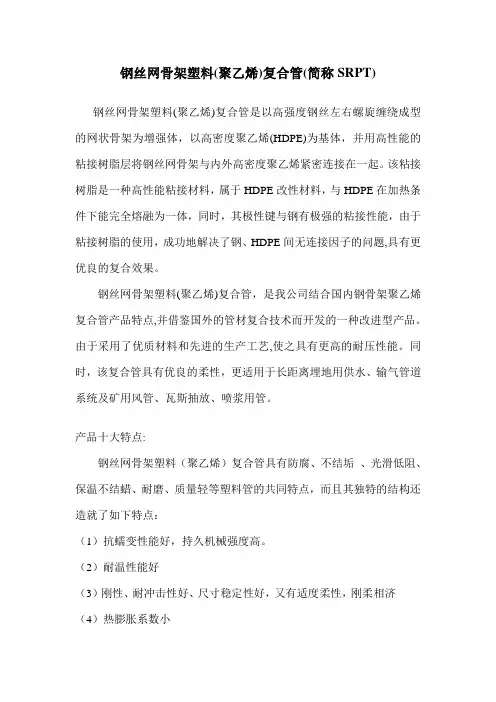

钢丝网骨架塑料(聚乙烯)复合管(简称SRPT) 钢丝网骨架塑料(聚乙烯)复合管是以高强度钢丝左右螺旋缠绕成型的网状骨架为增强体，以高密度聚乙烯(HDPE)为基体，并用高性能的粘接树脂层将钢丝网骨架与内外高密度聚乙烯紧密连接在一起。

该粘接树脂是一种高性能粘接材料，属于HDPE改性材料，与HDPE在加热条件下能完全熔融为一体，同时，其极性键与钢有极强的粘接性能，由于粘接树脂的使用，成功地解决了钢、HDPE间无连接因子的问题,具有更优良的复合效果。

钢丝网骨架塑料(聚乙烯)复合管，是我公司结合国内钢骨架聚乙烯复合管产品特点,并借鉴国外的管材复合技术而开发的一种改进型产品。

由于采用了优质材料和先进的生产工艺,使之具有更高的耐压性能。

同时，该复合管具有优良的柔性，更适用于长距离埋地用供水、输气管道系统及矿用风管、瓦斯抽放、喷浆用管。

产品十大特点:钢丝网骨架塑料（聚乙烯）复合管具有防腐、不结垢、光滑低阻、保温不结蜡、耐磨、质量轻等塑料管的共同特点，而且其独特的结构还造就了如下特点：（1）抗蠕变性能好，持久机械强度高。

（2）耐温性能好（3）刚性、耐冲击性好、尺寸稳定性好，又有适度柔性，刚柔相济（4）热膨胀系数小（5）不会发生快速开裂（6）钢、塑两种材料复合均匀可靠（7）双面防腐（8）产品结构性能调整方便灵活（9）专用电熔接头，品种多样，安装十分快捷可靠应用领域:市政工程：城市建筑给水、饮用水、消防水、热网回水、煤气、天然气输送、高速公路埋地排水等通道。

油田气田：含油污水、气田污水、油气混合物、二、三次采油及集输工艺用管。

化学工业：酸、碱、盐制造业，石油、化工、化肥、制药、纺织、印染、橡胶塑料等行业输送腐蚀性气体、液体、固体粉末的工艺管及排放管。

电力工程：工艺用水、回水、供水、消防水、除尘、废渣等输送管道。

冶金矿山：用于有色金属冶炼中的腐蚀介质输送和矿浆、尾矿、通风管及工艺用管。

海水输送：海水淡化工厂、海边电厂、海港城市的海水输送。

钢丝网骨架塑料聚乙烯复合管施工方案一、施工前准备工作1.材料准备：准备好钢丝网骨架塑料聚乙烯复合管、配套的管件和接头、施工工具等。

2.现场条件检查：检查施工现场的地形地貌、水电设备等，确保施工条件符合要求。

3.组织施工队伍：按照施工工序和任务分组，并组织好各个工种人员。

二、施工工艺流程1.开挖沟槽：根据设计要求，在管道敷设的位置开挖沟槽，沟槽的宽度和深度要满足管道敷设和维修的需要。

2.敷设基底：在沟槽底部均匀铺设一层砂石，将其夯实，保持平整。

3.敷设管道：首先将钢丝网骨架塑料聚乙烯复合管和管件预先组装好，并按照设计要求进行测量和标位。

然后将管道依次铺设到沟槽内，并通过连接件进行连接。

4.连接管道：将管道的连接口涂抹专用的胶水，将接头插入管道内并旋紧，确保连接牢固。

5.固定管道：在管道的敷设过程中，根据要求设置管道支架和固定件，保证管道的稳定性和固定性。

6.张紧钢丝网：将钢丝网缠绕在管道外壁上，通过夹具将其张紧，确保钢丝网和管道牢固结合，提高管道的强度和耐压性。

7.测试管道：敷设完管道后，进行压力测试和漏水测试，确保管道的质量和安全性符合要求。

8.覆土恢复：将挖掘的土方回填到沟槽内，并进行夯实和平整，恢复原有的地貌和地面的使用状况。

三、施工安全措施1.工人必须佩戴好安全帽、工作鞋、手套等必要的劳动保护用品。

2.严禁在高温、高压或者具有腐蚀性的工作环境下作业。

3.操作人员必须经过培训和考试合格，熟悉操作规程和安全操作流程。

4.施工现场必须设置相应的警示标识和告示牌，并设置警戒区域，确保施工现场的安全。

5.施工过程中必须确保通风良好，以防止有害气体的积聚。

四、施工质量控制1.施工过程中，要严格按照设计要求进行施工，并做好施工记录和现场监理。

2.检查管道的材质、规格、外观等是否符合要求，并进行相应的记录。

3.检查管道连接口是否牢固，无渗漏现象，并进行相应的测试。

4.监测管道敷设的轴线和高程，确保管道的准确位置和水平度。

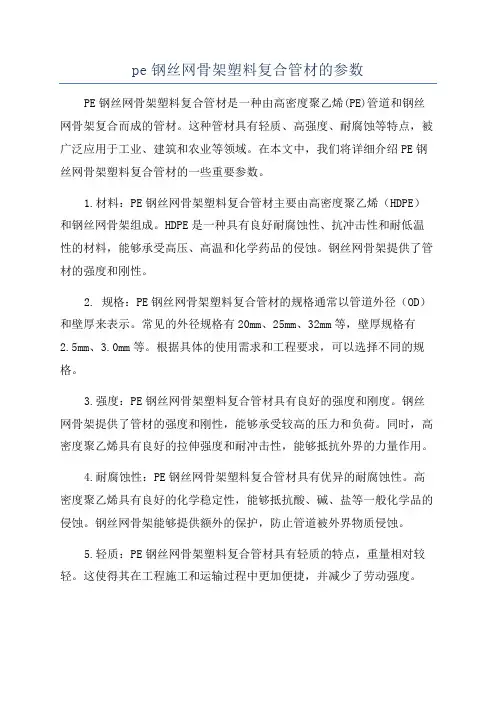

pe钢丝网骨架塑料复合管材的参数PE钢丝网骨架塑料复合管材是一种由高密度聚乙烯(PE)管道和钢丝网骨架复合而成的管材。

这种管材具有轻质、高强度、耐腐蚀等特点，被广泛应用于工业、建筑和农业等领域。

在本文中，我们将详细介绍PE钢丝网骨架塑料复合管材的一些重要参数。

1.材料：PE钢丝网骨架塑料复合管材主要由高密度聚乙烯（HDPE）和钢丝网骨架组成。

HDPE是一种具有良好耐腐蚀性、抗冲击性和耐低温性的材料，能够承受高压、高温和化学药品的侵蚀。

钢丝网骨架提供了管材的强度和刚性。

2. 规格：PE钢丝网骨架塑料复合管材的规格通常以管道外径（OD）和壁厚来表示。

常见的外径规格有20mm、25mm、32mm等，壁厚规格有2.5mm、3.0mm等。

根据具体的使用需求和工程要求，可以选择不同的规格。

3.强度：PE钢丝网骨架塑料复合管材具有良好的强度和刚度。

钢丝网骨架提供了管材的强度和刚性，能够承受较高的压力和负荷。

同时，高密度聚乙烯具有良好的拉伸强度和耐冲击性，能够抵抗外界的力量作用。

4.耐腐蚀性：PE钢丝网骨架塑料复合管材具有优异的耐腐蚀性。

高密度聚乙烯具有良好的化学稳定性，能够抵抗酸、碱、盐等一般化学品的侵蚀。

钢丝网骨架能够提供额外的保护，防止管道被外界物质侵蚀。

5.轻质：PE钢丝网骨架塑料复合管材具有轻质的特点，重量相对较轻。

这使得其在工程施工和运输过程中更加便捷，并减少了劳动强度。

6.安装方便：PE钢丝网骨架塑料复合管材安装方便，操作简单。

管材的连接可采用焊接、电熔或者机械连接的方式。

连接可靠，密封性好，耐久性强。

7.使用寿命：PE钢丝网骨架塑料复合管材具有较长的使用寿命。

高密度聚乙烯具有很好的耐腐蚀性和抗老化性能，能够在不同的环境条件下长时间使用。

钢丝网骨架提供了管材的强度和稳定性，进一步延长了使用寿命。

综上所述，PE钢丝网骨架塑料复合管材具有轻质、高强度、耐腐蚀等优点，适用于各种工程和行业。

其参数包括材料、规格、强度、耐腐蚀性、轻质、安装方便和使用寿命等。

钢丝网骨架塑料（聚乙烯）复合管管道施工工法钢丝网骨架塑料（聚乙烯）复合管管道施工工法一、前言钢丝网骨架塑料复合管是一种新型的管道材料，通过将聚乙烯管与钢丝网骨架结合而成，具有较高的刚度和强度，广泛应用于各种管道工程中。

本文将介绍钢丝网骨架塑料复合管的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点钢丝网骨架塑料复合管管道施工工法具有如下特点：1. 轻质高强：钢丝网骨架塑料复合管由聚乙烯管与钢丝网骨架复合而成，具有轻质高强的特点，既保证了管道的刚度和强度需求，又减轻了管道的自重，方便施工和安装。

2. 耐腐蚀：聚乙烯材料具有较好的耐腐蚀性能，能够适应各种恶劣环境条件下的使用，提高了管道的使用寿命。

3. 节能减排：钢丝网骨架塑料复合管的生产过程对环境无污染，管道材料可回收再利用，具有良好的环保特性。

4. 施工便捷：钢丝网骨架塑料复合管采用一体化设计，具有较好的连接性能，施工过程中连接简便，提高了施工效率。

5. 经济实用：钢丝网骨架塑料复合管的施工成本相对较低，维护成本也较低，是一种经济实用的管道材料。

三、适应范围钢丝网骨架塑料复合管广泛应用于以下领域：1. 市政工程：适用于给水管道、排水管道、燃气管道等市政工程中，具有抗压、耐腐蚀和耐老化等特点。

2. 农业渔业：适用于农田灌溉、水利工程、水产养殖等领域，具有耐腐蚀和抗震性能。

3. 矿山工程：适用于煤矿、金矿、铁矿等矿山工程中，具有耐磨、耐压和抗破裂等特点。

4. 交通工程：适用于道路、铁路、桥梁等交通工程中，具有抗压、耐腐蚀和抗震性能。

四、工艺原理钢丝网骨架塑料复合管的施工工法采用以下技术措施：1. 材料准备：根据实际工程需要，选择合适的聚乙烯管和钢丝网骨架，并进行预处理，确保材料质量符合要求。

2. 接口处理：对聚乙烯管和钢丝网骨架的接口部分进行处理，采用热熔焊接或机械连接等方式进行固定，确保连接牢固。

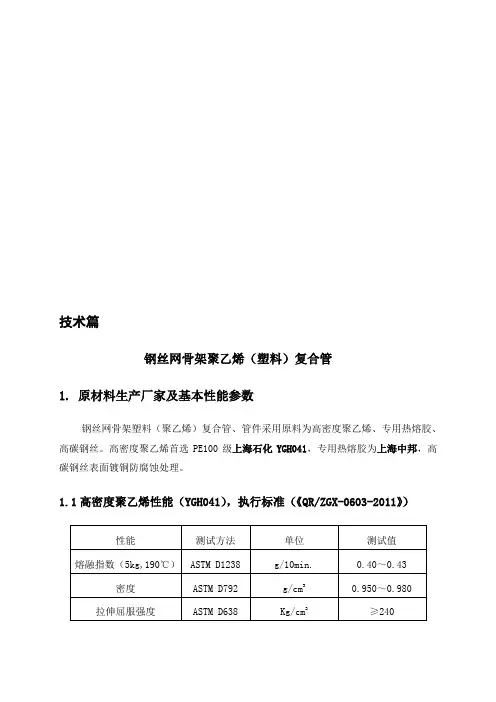

技术篇钢丝网骨架聚乙烯（塑料）复合管1. 原材料生产厂家及基本性能参数钢丝网骨架塑料（聚乙烯）复合管、管件采用原料为高密度聚乙烯、专用热熔胶、高碳钢丝。

高密度聚乙烯首选PE100级上海石化YGH041，专用热熔胶为上海中邦，高碳钢丝表面镀铜防腐蚀处理。

1.1高密度聚乙烯性能（YGH041），执行标准（《QR/ZGX-0603-2011》）1.2热熔胶技术指标（GS-320），执行标准（《Q/IRPV1-2008》）1.3钢丝要求（执行标准：《GB/T14550-2008》）钢丝规格：0.5mm、0.8mm、1mm等（视产品的规格而配备）镀层厚度及允许偏差：黄铜： 0.15±0.05紫铜： 0.12±0.05青铜（1）：0.10±0.05青铜（2）：0.17±0.05提供单位：兰州高压阀门有限公司2、公称压力校正系数压力测试复合层静液压稳定性要求提供单位：兰州高压阀门有限公司3、电熔连接优势到目前为止，塑料管道的电熔连接，被认为是几种连接方式中最为安全可靠的。

该连接方式可以保证管接头、管件连接性能良好，熔接管接头及管件能有效地防止松脱、开裂、拉开。

正常情况下，管线试压合格后，电熔接头部位，不需要额外的运行与维护，这对于埋地管线尤为方便。

塑料（复合）管道几种连接方式的安全性能比较如下表所示。

几种连接方式的安全性能比较除采用电熔连接方式外，还可采用法兰的方式进行连接。

在本工程中，钢骨架聚乙烯塑料复合管、管件之间的连接采用电熔套筒的方式连接，钢丝网骨架塑料（聚乙烯）复合管、管件与其它类型的管道、阀门、仪表之间采用法兰的方式连接。

提供单位：兰州高压阀门有限公司4、物理机械性能4.1技术参数4.2 壁厚及单位质量：4.3 钢丝网骨架塑料(聚乙烯)复合管与钢管的抗磨性能比较4.4 短期静液压强度及爆破压试验力要求4.5 管材弯曲度（允许弯曲半径）提供单位：兰州高压阀门有限公司安装承诺篇1、劳动力组合、技术人员配置1.1、劳动力安排1.2、施工现场组织机构2、施工机具配置工程投入的主要施工机械设备、仪器3、施工方案及重点部位施工方法1、电熔焊接（1）、分别在对接的两根管上刻上焊接区标记，刮削打磨焊接区管壁氧化层及电熔接头内壁氧化层，使其暴露新鲜材料。

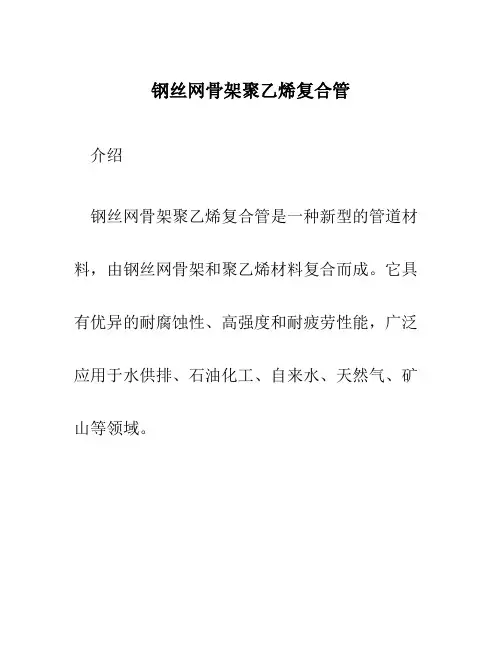

钢丝网骨架聚乙烯复合管介绍钢丝网骨架聚乙烯复合管是一种新型的管道材料，由钢丝网骨架和聚乙烯材料复合而成。

它具有优异的耐腐蚀性、高强度和耐疲劳性能，广泛应用于水供排、石油化工、自来水、天然气、矿山等领域。

结构钢丝网骨架聚乙烯复合管由三部分组成：钢丝网骨架、聚乙烯内层和聚乙烯外层。

钢丝网骨架提供管道的强度和稳定性，聚乙烯材料则提供管道的耐腐蚀性和密封性。

钢丝网骨架钢丝网骨架采用优质钢丝编织而成，具有较高的强度和刚性。

骨架的网孔大小可以根据不同需求进行调整，以适应不同的管道应用场景。

钢丝网骨架不仅能够增强管道的强度，还能够均匀分布载荷，提高管道的耐疲劳性。

聚乙烯内层聚乙烯内层是管道的内壁，采用高密度聚乙烯材料制成。

这种材料具有良好的耐腐蚀性和耐磨性，能够有效防止管道内壁被腐蚀和磨损。

聚乙烯内层还具有良好的密封性能，能够有效防止管道的渗漏问题。

聚乙烯外层聚乙烯外层是管道的外壁，同样采用高密度聚乙烯材料制成。

该外层具有一定的抗压性能和耐磨性，并能有效防止外部物质对管道的侵蚀。

聚乙烯外层还具有良好的耐候性，能够在不同环境条件下保持较长时间的稳定性。

特点钢丝网骨架聚乙烯复合管具有以下特点：1.耐腐蚀性：聚乙烯材料具有优异的耐腐蚀性能，能够抵御酸、碱、盐等多种腐蚀介质的侵蚀，适用于复杂的工业环境。

2.高强度：钢丝网骨架提供了管道所需的强度和刚度，能够有效承受外部载荷和压力的作用。

3.耐疲劳性：钢丝网骨架的特殊结构使得管道具有较好的耐疲劳性能，能够经受长期使用和周期性负荷的考验。

4.良好的密封性：聚乙烯内层具有良好的密封性能，能够有效防止管道的渗漏问题，提高管道的安全性。

5.易安装：钢丝网骨架聚乙烯复合管重量轻、刚性好、安装简单方便，能够减少劳动力成本和施工周期。

6.经济实惠：相比传统的钢管和铸铁管，钢丝网骨架聚乙烯复合管具有更低的成本，能够降低工程造价，提高投资回报率。

应用领域钢丝网骨架聚乙烯复合管广泛应用于以下领域：•水供排管道：用于城市自来水供应、排水管道系统，具有耐腐蚀性和耐磨损特性。

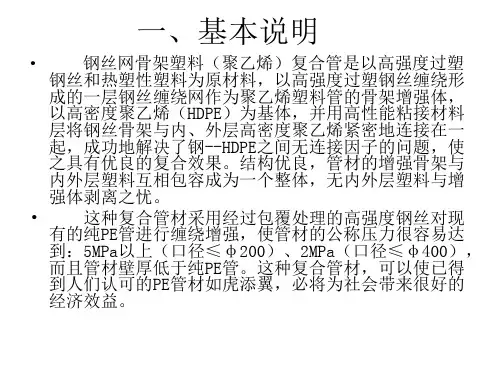

钢丝网骨架塑料(聚乙烯)复合管产品简介：钢丝网骨架塑料（聚乙烯）复合管是以高强度过塑钢丝和热塑性塑料为原材料，以高强度过塑钢丝缠绕形成的一层钢丝缠绕网作为聚乙烯塑料管的骨架增强体，以高密度聚乙烯（HDPE）为基体，并用高性能粘接材料层将钢丝骨架与内、外层高密度聚乙烯紧密地连接在一起，成功地解决了钢--HDPE之间无连接因子的问题，使之具有优良的复合效果。

结构优良，管材的增强骨架与内外层塑料互相包容成为一个整体，无内外层塑料与增强体剥离之忧；产品性能：优良的刚柔性能：由于高强度钢丝增强体被包覆在连续热塑性塑料之中，因此这种复合管克服了钢管和塑料管各自的缺点，而又保持了钢管和塑料管各自的优点。

具有超过普通纯塑料管的强度、刚性、抗冲击性，类似于钢管的低线膨胀系数和抗蠕变性等特点。

同时拥有PE管的各项优良韧性和可挠性。

良好的耐高压性：钢丝网骨架塑料复合管，采用了优质的材质和先进的生产工艺，使之具有更高的耐压性能，可通过调整钢丝直径，塑料层的厚度等，制造不同压力等级的管材，最高可达5.0Mpa。

抗应力开裂性强：克服了塑料管的快速应力开裂现象，由于钢、塑这两种材料的结构是复合而成的，所以不会发生塑料管难以克服的快速应力。

卓越的耐腐蚀性：HDPE管道可耐多种化学介质的腐蚀，土壤中存在的化学物质不会对管道造成任何降解作用。

聚乙烯是电的绝缘体，因此不会发生腐烂、生锈或电化学腐蚀现象；此外它也不会促进藻类、细菌或真菌生长。

长久的使用寿命：在正常工作温度、压力状况下，PE管道可安全使用50年以上.良好的卫生性能：PE管加工时不添加重金属盐稳定剂，无毒性，无结垢，不滋生细菌，较好地解决了城市饮用水的二次污问题。

优异的抗磨性能：PE管道与钢管的耐磨性对比试验表明，HDPE管道的耐磨性为钢管的4倍。

在泥浆输送领域，同钢管相比，HDPE管道具有更好的耐磨性，这意味着HDPE管道具有更长的使用寿命和更好的经济性。

较大的流通能力：PE管道具有光滑的内表面，其曼宁系数为0.009。

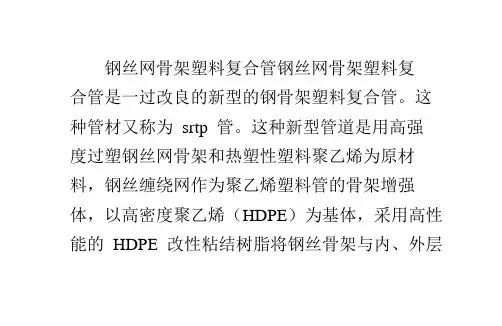

钢丝网骨架聚乙烯塑料复合管简称SRPT钢丝网骨架聚乙烯复合管是以高强度钢丝左右螺旋缠绕成型的网状骨架为增强体，以高密度聚乙烯(HDPE)为基体，并用高性能的HDPE改性粘结树脂将钢丝骨架与内、外层高密度聚乙烯紧密地连接在一起的一种新型管材。

因为高强度钢丝增强体被包覆在连续热塑性塑料之中，因此钢丝网骨架聚乙烯复合管克服了钢管和塑料管各自的缺点，而又保持了钢管和塑料管各自的优点。

钢丝网骨架聚乙烯复合管，采用了优质的材质和先进的生产工艺，使之具有更高的耐压性能。

同时，该复合管具有优良的柔性，适用于长距离埋地用供水、输气管道系统。

钢丝网骨架聚乙烯复合管采用的管件是聚乙烯电熔管件。

连接时，利用管件内部发热体将管材外层塑料与管件内层塑料熔融，把管材与管件可靠地连接在一起。

钢丝网骨架聚乙烯复合管产品特点钢丝网骨架聚乙烯复合管具有防腐、不结垢、光滑低阻、保温不结蜡、耐磨、质量轻等塑料管的共同特点，而且其独特的结构还造就了如下特点：（1）抗蠕变性能好，持久机械强度高由于塑料在常温及应力作用下会发生蠕变，在较高持久应力作用下会发生脆性断裂，因此纯塑料管材的许用应力及承压能力很低（一般在1.0Mpa以内）。

而钢材的机械强度约是热塑性塑料的10倍左右，且在塑料的使用温度范围内十分稳定不发生蠕变。

将网状钢丝骨架与塑料复合后，钢丝网骨架可有效地约束塑料的蠕变，使塑料本身的持久强度也大大地提高。

因此钢丝网骨架聚乙烯复合管材的许用应力比塑料管材提高了一倍。

（2）耐温性能好塑料管材的强度在其使用温度范围内一般随温度提高而降低，温度每提高10℃其强度约降低10%以上。

由于钢丝网骨架聚乙烯复合管强度约 2/3是由钢丝网状骨架所承担，所以其强度随使用温度的提高而降低的程度低于任何一种纯塑料管。

实验结果表明每提高10℃，钢丝网骨架聚乙烯复合管强度降低在5%以下。

（3）刚性、耐冲击性好、尺寸稳定性好，又有适度柔性，刚柔相济钢的弹性模量通常是高密度聚乙烯弹性模量的200倍左右，由于钢丝网骨架的加强作用使钢丝网骨架聚乙烯复合管的刚性、耐冲击性及尺寸稳定性优于任何一种纯塑料管材。

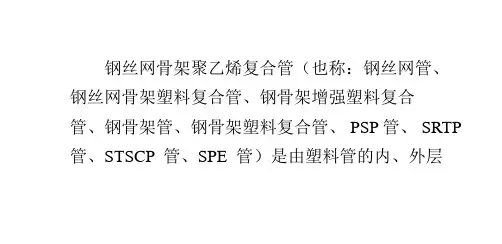

HDPE钢丝网骨架复合管钢丝网骨架聚乙烯复合管也称：钢丝网管、钢丝网骨架塑料复合管、钢骨架增强塑料复合管、钢骨架管、钢骨架塑料复合管、PSP管、SRTP管、STSCP管、SPE管。

钢丝网骨架聚乙烯复合管分三层结构，即芯管、钢丝层、外PE 层。

其中芯管和钢丝缠绕层是用于承受管材内压，外PE层主要是用于焊接连接。

芯管和外PE层均采用PE80/PE100级原料进行热熔挤出成型，钢丝缠绕层采用HDPE改性材料与左右正反缠绕钢丝组成，该改性HDPE与HDPE在加热条件下能熔融为一体。

同时，其极性键与钢有极强的粘接性能(200N/25mm，ASTMD903)。

由于采用了优质的材质和先进的生产工艺，使之具有更高的耐压性能，同时，该复合管具有优良的柔性，更适用于长距离埋地用供水、输气管道系统。

接下来咱们一起看看管道安装注意事项：1、检验：施工前应对管材、管件进行检验，是否符合标准要求，如外观、尺寸、及其他要求，不符合要求的一列不许投入到使用中。

2、下料：由于管道的转弯、开三通与变径时，需要待定的长度，根据所需图纸设计的长度尺寸，将管材截断。

管长应考虑管件的承插深度、管口打磨余量（切割平整的可不予考虑）3、封口：切割管材端口使用PE焊条用焊枪进行手工塑料热堆焊将钢丝遮盖，焊条应尽可能平滑，端面严禁钢丝暴露。

冷却后将翻边打磨，以免影响安装。

4、去氧化层：为了提高熔接性能，管材的熔接面需去氧化层，采用千叶片打磨处理，去氧化层时应均匀打磨整个周边，面面俱到，不允许漏刮，刮削长度大于管件承插深度30MM。

dnllO以下口径的管材最好采用玻璃片削刮。

管件内壁同样的需做清洁处理，小口径的采用酒精擦洗，大口径的可采用刮去表皮处理，由于管件内壁布有铜丝，也可采用软磨片电磨，避免磨到加热丝。

5、酒精（丙酮）擦洗：打磨后要用带酒精（95度以上）或丙酮的清洁抹布或棉纱做好内外管材、管件表面的清洁，使熔接面不许有泥、油、及其它脏物。

抹布或棉纱在使用过程中弄脏时，必须要及时用清水洗干净。

钢丝网骨架塑料（聚乙烯）复合管工艺、性能简介钢丝网骨架塑料（聚乙烯）复合管（以下简称复合管材）是具有自主知识产权的一种专利新型复合管材。

这种复合管材采用经过包覆处理的高强度钢丝对现有的纯PE管进行缠绕增强，使管材的公称压力很容易达到：5MPa以上（口径≤φ200）、2MPa（口径≤φ400），而且管材壁厚低于纯PE管。

这种复合管材，可以使已得到人们认可的PE管材如虎添翼，必将为社会带来很好的经济效益。

在此简要介绍一下这种新型管材的技术和应用情况。

一、钢丝网骨架塑料（聚乙烯）复合管的结构和生产工艺1、管材结构特点钢丝网骨架塑料（聚乙烯）复合管的结构特点是在内层管壁和外层管壁中间设置有两层或多层缠绕形成的钢丝网格状增强层。

如图1。

图1增强用钢丝为高强度镀层钢丝，缠绕前钢丝外层包覆有具有热熔粘接性能和阻水作用的包覆层。

在芯管上缠绕后，经过加热、中间结合层挤出包覆、外层PE挤出包覆，保证高强度钢丝与内外层PE之间热熔粘接为一体。

从而获得具有性能优异的复合管材。

包覆在高强度钢丝外的包覆层，是一种高性能粘接材料，属于HDPE改性材料，与HDPE在加热条件下能熔融为一体，同时，其极性键与钢有极强的粘接性能（200N/25mm，ASTMD903）。

这种高性能粘合剂是国际上着名大公司的新产品，已在国内西气东输工程中作为钢—HDPE界面物质广泛运用。

由于这种管材有效地解决了钢——PE界面问题，因此，这种管材克服了常见的直接挤出复合型以钢丝复合管材最大的缺陷——钢丝和塑料之间无连接因子，塑料只是机械地将钢丝包覆在其中，存放和使用过程中的温度应力和内压环应力使金属——塑料界面出现间隙，当管材端口封口不好或管材开口封口不好时，会引起层间窜水，致使管材低内压破坏。

正是由于钢——PE界面问题的解决，使得用钢来增强PE这种增强方式得到了进一步展和进步。

采用新方法制造的钢——PE复合管材在工程上的应用才会变得更方便、更广泛应用。

钢丝网骨架塑料(聚乙烯)复合管1、主要控制参数钢丝网骨架塑料（聚乙烯）复合管选用的主要控制参数包括公称外径、公称压力、使用温度、最小壁厚、剥离强度、耐候性、受压开裂稳定性等。

2、定义以高强度钢丝连续缠绕成型的芯层为增强骨架，用符合输送介质要求的聚乙烯专用材料均匀挤出而形成整体管壁的复合结构壁管材。

属于钢骨架聚乙烯复合管管材系列的一个品种。

3、卫生性能饮用水复合管按标准的规定进行试验时，其卫生性能应符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219的规定。

4、设计选用要点1）、工程设计应符合国家有关设计标准、规范、规程要求。

钢丝网骨架塑料(聚乙烯)复合管管道系统的设计流量和水力计算，当用于建筑给水管道工程时，可按现行国家标准《建筑给水排水设计规范》GB 50015,《》GB 50084的规定计算;当用于室外埋地给水管道工程时，可按现行国家标准《))GB 50013的规定计算，以及《给水钢丝网骨架塑料(聚乙烯)复合管管道工程技术规程》CECS 181：20052）、钢丝网骨架塑料（聚乙烯）复合管管道工程中，应配套采用钢骨架聚乙烯复合管件。

采用的管材、管件和连接管道用的各种接头件等必须符合国家现行产品标准的要求，应由专业厂配套生产和供应，并具有相应的检测报告和出厂合格证明。

3）、建筑给水管道的布置应符合国家标准《》GB 50015-2003第3章的规定室内管道宜明设，当建筑要求必须暗设时，宜将管道设置在管槽、管道井、管窿或吊顶内，暗设的管道应便于检查和检修，且不得影响建筑结构的安全。

4）、室内管道穿越楼板、梁和墙时，管道上不得作用任何建筑结构的荷载。

管道穿越混凝土、砌体等承重构件时，必须设置保护套管。

室内管道不得在建筑物内墙基础底面以下穿越，不得穿越建筑物之间的。

管道的接头不得埋设在承重墙、梁、板、柱内。

5）、室外埋地钢丝网骨架塑料(聚乙烯)复合管管道应埋设在地层季节性冰冻线以下，管道管顶的覆土高度不宜超过6m；在车行道或农田下时，管顶覆土高度不宜小于lm；在绿化带下，不宜小于0.7m。

钢骨架塑料复合管与钢丝网骨架塑料复合管对比目前市场上被笼统称为钢骨架PE管的实际上有两种完全不同的产品，其中之一就是钢骨架塑料复合管，也就是钢骨架聚乙烯塑料复合管(按照CJ/T123-2004标准制造)，而另外一种简称为钢丝网骨架PE管，其全名是钢丝网骨架塑料（聚乙烯）复合管(按照CJ/T189-2007标准制造)。

尽管这两种管材都属于钢塑复合管道，但实际上从成型方式到产品特点，这两种管材有着很大的区别，具体的对比如下：1成型方式及管材特点钢骨架塑料复合管：钢网焊接与塑料挤出同步进行，管壁的内外层塑料通过管壁中间的金属网孔连接为一体，钢丝与塑料间无明显界面，总体结构类似于钢筋混凝土，两种材料完全复合为一体，管材各部分的质量均一、稳定，不存在脱层隐患。

钢丝网骨架塑料（聚乙烯）复合管：先挤出内层塑料，再在成型的内层塑料管的外壁上涂敷一层热熔胶再进行钢丝缠绕，随后再涂敷一层热熔胶，最后挤出外层塑料的多次成型的方式。

管材层与层之间有着明显的界面，易脱层，脱层后的管材内部的钢丝缠绕层与塑料层部分分离，在输送腐蚀性介质的情况下会对钢丝层造成严重腐蚀，使管材的承压主体受到破坏，由于钢丝层被腐蚀后的剩余塑料部分的承压能力很低，即使在较低的压力下也有可能出现爆管现象。

即便不存在腐蚀问题，由于在管端部分的钢丝无固定（粘接效果不好），在压力的作用下会使钢丝在塑料层间滑动，造成管端部分不再有钢丝增强，成为局部壁厚很薄的纯塑管，在此部分极易出现爆管。

钢丝网骨架PE复合管的分层照片（克拉玛依油田污水输送管线）钢丝网骨架PE复合管的脱层现象（内蒙古通辽铀业公司输水管线）钢丝网骨架PE管管材爆裂（新疆某工程管线）钢丝网骨架PE管管材局部爆裂（新疆某工程管线）钢丝网骨架PE管管材局部爆裂（新疆某工程管线）2管材结构钢骨架塑料复合管：管壁的内外层塑料通过管壁中间的金属网孔连接为一体（如同钢筋混凝土的结构形式），两种材料完全复合为一体，因为钢丝的表面非常光滑、无棱角，在成型过程中塑料的流动阻力小、挤出均匀，所以管材各部分的质量均一、稳定。

钢丝网骨架塑料（聚乙烯)复合管道产品简介宝硕钢丝网骨架塑料(聚乙烯)复合管是以高密度聚乙烯(HDPE)为基体,以高强度钢丝网为骨架,采用高性能的改性粘结树脂将钢丝骨架与内外层HDPE紧密的连接在一起,使之具有优良的钢塑复合效果和更高的耐压性能。

钢丝网骨架塑料(聚乙烯)复合管更是同时具备阻燃和抗静电性能。

钢丝网骨架塑料(聚乙烯)复合管广泛适用于长距离埋地用供水和煤矿井下的液体输送管道系统钢丝网缠绕热熔胶增强产品特性:■ 良好的卫生性能：PE管加工时不添加重金属盐稳定剂，材质无毒性，无结垢层，不滋生细菌，很好地解决了城市饮用水的二次污染。

■ 卓越的耐腐蚀性能：除少数强氧化剂外，可耐多种化学介质的侵蚀；无电化学腐蚀。

■ 长久的使用寿命：在额定温度、压力状况下，PE管道可安全使用50年以上。

■ 较好的耐冲击性：PE管韧性好，耐冲击强度高，重物直接压过管道，不会导致管道破烈。

■ 可靠的连接性能：PE管热熔或电熔接口的强度高于管材本体，接缝不会由于土壤移动或活载荷的作用断开。

■ 良好的施工性能：管道质轻，焊接工艺简单，施工方便，工程综合造价低。

注：1、管材长度一般为6m、8m，其他长度须定制。

2、管材颜色一般为黑色，其他颜色须定制。

产品监控:(液压试验)(拉伸试验)产品结构:■ 内层是抗静电、阻燃、耐腐蚀、耐磨的聚乙烯层。

■ 中间层是钢丝结构增强层(简称SPE、SSPE),抗内压抗轴向负载。

■ 外层是抗静电、阻燃、保护用的聚乙烯层。

管材性能指标符合CJ/T189-2007《钢丝网骨架塑料(聚乙烯）复合管》标准的要求注：当dn≥250mm时爆破压力试验不做强制性要求。

产品其他性能指标请参看标准。

产品优势:结构:■ SPE结构壁管是通过调节中间层钢丝结构参数制造耐压：公称压力1.0MPa-2.0MPa 等级的管材，大口径dn315-630mm已广泛使用，反映良好。

■ SSPE结构壁管是通过调节钢丝网格参数制造耐压公称压力1.0MPa - 3.5MPa等级的管材。
