导光板规格表

导光板编辑词条分享导光板是一种光学材料，主要用的材质是PMMA（亚克力或称有机玻璃）。

设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。

光学级压克力为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。

编辑摘要导光板是一种光学材料，主要用的材质是PMMA（亚克力或称有机玻璃）。

设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。

光学级压克力为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。

经过特殊的科学的加工后的透明亚克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后亚克力板整个平面就会发出明亮均匀柔和的光，称为导光板。

制作导光板的材料折射率：两种介质的折射率之比称为相对折射率，在工程光学中常把空气折射率当作1，而其他介质的折射率就是对空气的相对折射率；光波导：光电磁波的全反射现象使光波局限在波导及其周围有限区域内传播；入射角：光射到两种介质的界面时，入射光线与界面法线之间的夹角；反射角：光射到界面发生反射时，反射光线与界面法线之间的夹角；色散：无色透明物体折射率随光的波长减小而增大的现象称为色散；紫外线：对紫外线光透过平整透明体因折射率改变而将紫外线光阻截的功能。

制作导光板的方法1.专业CNC雕刻，如上所说雕刻许多凹下或凸出的球面用来反光及折射光线。

这种制作方法的品质是最好的！但造价较高！2.模具制作。

此种方法制作的导光板效果一般，但适合大批量生产！3.网版印刷，采用一种特殊的油墨在透明板（如PMMA材质）上印上各种花纹，类似于圆点。

经过以上科学的加工后的透明亚克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后压克力板整个平面就会发出明亮均匀柔和的光，称为导光板。

背光设计规范目的：规范背光的设计方法及统一设计标准，以提高设计人员的设计水平及效率，保证LCD模块整体的合理性、可靠性。

适用范围：开发部背光设计人员一、常见的LCD背光源类型二、LED（发光二极管）背光源设计2.1、彩屏手机背光源设计2.1.1、彩屏手机背光源结构（不同类型彩屏手机背光源结构的主要原理基本相似，下面以单屏双彩为例。

）Shading tapeReflector filmThin BEF(upper)Thin BEF(lower)Reflector filmLight guide SMT LED(white)Plastic housingDiffuser film彩屏背光结构图表2彩屏背光源主要基材介绍胶圈导光板散光膜（扩散膜）支撑产品的主要塑胶框架，材料一般为白色PC。

产品的主要导光部件，材料一般为透明PC或PMMA。

用于光的扩散，使光均匀化。

正面为毛面，底面为光滑面。

增光膜反射膜半透反光膜对光有收拢作用而达到增光效果。

正面为棱形面，底面为光滑面。

用于光的反射。

反射面一般为银色。

既有反光性能又有透光性能，主要用于产品的副屏。

假彩膜黑白双面胶普通双面胶带有彩色图案的透明膜，目前有全透光及半透光2种。

遮光及粘贴LCD，正面为黑面，底面为白面。

分有基材和无基材2种，用于粘贴膜类、FPC、PCB等。

导光板一般是下层网点，材料有pc110、cop、pc1500（最贵）、PML（雅加利）导光板的模具是专用的，关键是网点和锯齿，锯齿的角度直接影响到背光的亮度，色度和光斑等各个方面。

背光灯的结构一般是蓝色晶片加黄色荧光粉，灯结构的分类是：按晶片的长度分档，灯的分类是：电压确定范围，颜色分档。

测量时造成相同背光的电流值不同的原因是灯的内阻不同，测量时要区分是定电压还是定电流，目前主要是定电流测量2.1.2、彩屏手机背光源设计要点背光主要结构尺寸位置图彩屏背光源主要尺寸(1)FPC尺寸A处放大彩屏背光源主要尺寸(2)图2背光在设计时要注意以下尺寸要求（尺寸位置参见图2）：D1、D2：V.A区尺寸及其定位尺寸。

印刷型超薄导光膜（LGF）介绍1.导光板原理、特性1.1 一般来说，光在自由空间中，其强度与距离的平方成反比例地扩散，所以不能传播得很远。

波导管是指将光围在一定的空间里，使之不扩散，引导它只向特定的方向行进的，光通过的通路.就象电通过电线流通一样，光通过波导管传播。

1.2从折射率高的物质向折射率低的物质入射时，入射角超过一定角度则不会产生投射，而只会发生100% 反射(折射角达到90度)，这叫做全反射(total internal reflection)，而该一定角度称做临界角.1.3折射率高的部分使之行进，如同电沿着电阻值小的地方流动一样，光也沿着折射率高的通2.超薄导光板的设计要求及注意事项2.1 超薄导光膜的材质: PC(较硬，适用于手感要求不严格产品)PU(较软，适用于手感要求严格的产品)2.2 导光膜厚度: PC: 0.125MMPU: 0.2MM2.3 LED的选用要求：侧发光，亮度 100 – 200mcd，通常选用两颗。

若要达到较高亮度，可以选用亮度为800-1000mcd的白色侧发光LED。

2.4 发光LED通常使用有三种放置位置：2.5 LED灯的位置的选择：备注：a. LED灯正前方位置的导光膜应与PCB粘紧，不能翘起。

b. LED灯正前方的发光区域最好距离LED灯 >3.5mm的距离。

示意图如下：c. 由于导光板的边缘相对比较亮，导光板的面积要大于按键区域。

d. 背胶的要求：靠近LED正前方必须有背胶，背胶宽度0.6-1.5MM；由于背胶区域会较亮，背胶一般不能在按键透光区域，特别是LED正前方的背胶不能靠近按键透光区，距离约1.5MM。

e. 如何防止靠近LED的地方太亮？LED灯头与按键透光区的距离约为3.5—4.5MM；LED正前方的背胶不能靠近按键透光区，距离约1.5MM。

3.导光膜品质要求超薄导光板的测试项目：1. 导光板亮度将导光板置于测试架上，再放上按键，检查按键透光的亮度及均匀性测试及均匀性。

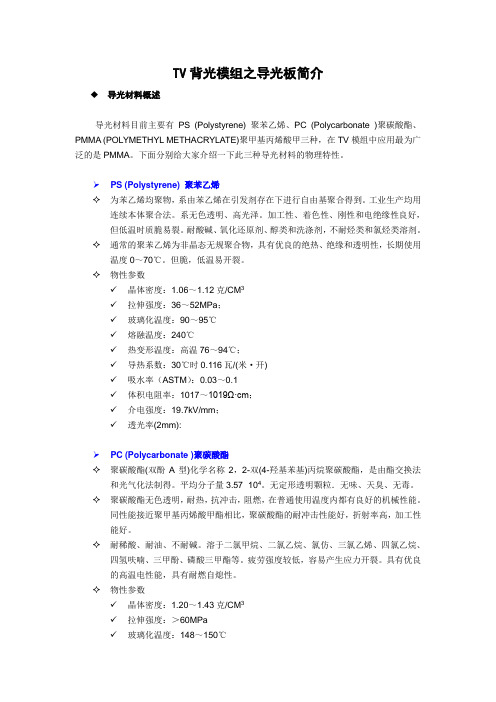

TV背光模组之导光板简介◆导光材料概述导光材料目前主要有PS (Polystyrene) 聚苯乙烯、PC (Polycarbonate )聚碳酸酯、PMMA (POLYMETHYL METHACRYLATE)聚甲基丙烯酸甲三种，在TV模组中应用最为广泛的是PMMA。

下面分别给大家介绍一下此三种导光材料的物理特性。

PS (Polystyrene) 聚苯乙烯✧为苯乙烯均聚物，系由苯乙烯在引发剂存在下进行自由基聚合得到。

工业生产均用连续本体聚合法。

系无色透明、高光泽。

加工性、着色性、刚性和电绝缘性良好，但低温时质脆易裂。

耐酸碱、氧化还原剂、醇类和洗涤剂，不耐烃类和氯烃类溶剂。

✧通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃。

但脆，低温易开裂。

✧物性参数✓晶体密度：1.06～1.12克/CM3✓拉伸强度：36～52MPa；✓玻璃化温度：90～95℃✓熔融温度：240℃✓热变形温度：高温76～94℃；✓导热系数：30℃时0.116瓦/(米·开)✓吸水率（ASTM）：0.03～0.1✓体积电阻率：1017～1019Ω·cm；✓介电强度：19.7kV/mm；✓透光率(2mm):PC (Polycarbonate )聚碳酸酯✧聚碳酸酯(双酚A型)化学名称2，2-双(4-羟基苯基)丙烷聚碳酸酯，是由酯交换法和光气化法制得。

平均分子量3.57×104。

无定形透明颗粒．无味、天臭、无毒。

✧聚碳酸酯无色透明，耐热，抗冲击，阻燃，在普通使用温度内都有良好的机械性能。

同性能接近聚甲基丙烯酸甲酯相比，聚碳酸酯的耐冲击性能好，折射率高，加工性能好。

✧耐稀酸、耐油、不耐碱。

溶于二氯甲烷、二氯乙烷、氯仿、三氯乙烯、四氯乙烷、四氢呋喃、三甲酚、磷酸三甲酯等。

疲劳强度较低，容易产生应力开裂。

具有优良的高温电性能，具有耐燃自熄性。

✧物性参数✓晶体密度：1.20～1.43克/CM3✓拉伸强度：＞60MPa✓玻璃化温度：148～150℃✓熔融温度：220-230℃✓热变形温度：高温135℃/低温-45℃(1．82MPa)✓热澎胀系数(ISO 11359-2)：（23-55℃）0.6✓吸水率（ASTM）：0.1～0.3✓体积电阻率：1014～1015Ω·cm✓介电强度(IEC 60243-1)：32kV/mm✓透光率（2mm）：89%PMMA (POLYMETHYL METHACRYLATE)聚甲基丙烯酸甲✧高度透明的无定形热塑性聚合物，✧耐碱、耐稀酸、耐水溶性无机盐、烷烃和油脂。

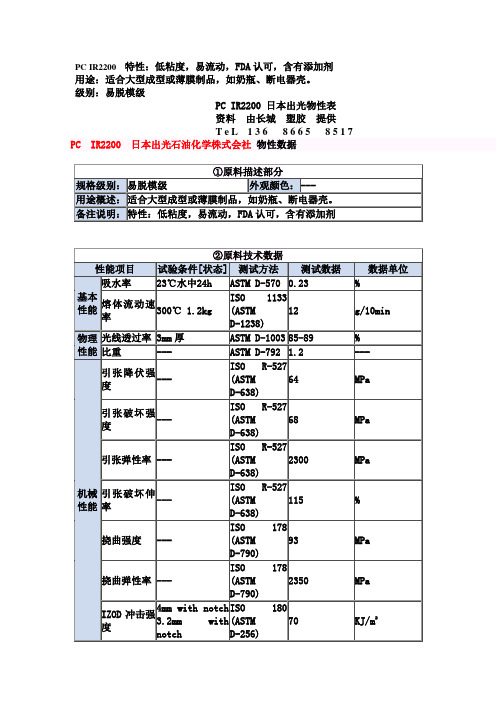

PC IR2200 特性：低粘度，易流动，FDA认可，含有添加剂用途：适合大型成型或薄膜制品，如奶瓶、断电器壳。

级别：易脱模级PC IR2200 日本出光物性表资料由长城塑胶提供T e L 1 3 6 8 6 6 5 8 5 1 7PC IR2200 日本出光石油化学株式会社物性数据①原料描述部分规格级别：易脱模级外观颜色：---用途概述：适合大型成型或薄膜制品，如奶瓶、断电器壳。

备注说明：特性：低粘度，易流动，FDA认可，含有添加剂②原料技术数据性能项目试验条件[状态] 测试方法测试数据数据单位基本性能吸水率23℃水中24h ASTM D-570 0.23 %熔体流动速率300℃ 1.2kgISO 1133(ASTMD-1238)12 g/10min物理性能光线透过率 3mm厚ASTM D-1003 85-89 % 比重--- ASTM D-792 1.2 ---机械性能引张降伏强度---ISO R-527(ASTMD-638)64 MPa引张破坏强度---ISO R-527(ASTMD-638)68 MPa 引张弹性率 ---ISO R-527(ASTMD-638)2300 MPa引张破坏伸率---ISO R-527(ASTMD-638)115 %挠曲强度---ISO 178(ASTMD-790)93 MPa 挠曲弹性率 ---ISO 178(ASTMD-790)2350 MPaIZOD冲击强度4mm with notch3.2mm withnotchISO 180(ASTMD-256)70 KJ/m2洛氏硬度--- ISO 2039-2(ASTMD-785)120 R泰伯磨耗量 1,000round ASTM D-1044 12 mg电气性能绝缘破坏电压1.6mm厚ASTM D-149 30 Kv/mm 体积固有抵抗--- ASTM D-257 <1016 Ω・cm 诱电率60Hz ASTM D-150 2.91 --- 诱电率106Hz ASTM D-150 2.85 --- 诱电正接60Hz ASTM D-150 6.6×10-4--- 诱电正接106Hz ASTM D-150 9.2×10-3--- 耐电弧性--- ASTM D-495 110 Sec加工性能成形收缩率 --- ASTM D-955 0.5-0.7 %热性能燃烧性 1.47mm厚UL-94 V-2 ---热变形温度1.8Mpa18.6kg/cm2ISO 75 (ASTMD-648)132 ℃维卡软化点 --- ISO 306 148 ℃线膨胀系数 --- ASTM D-696 6.5 ×10-5cm/cm/℃1:防火(阻燃)级PC德国拜耳PC 6485 半透明(1.5mm )防火V0德国拜耳PC 6555,6225 透明防火德国拜耳PC 6717,6557 防火抗紫外线(抗UV)德国拜耳PC 9415,9351 玻纤增强防火V0日本帝人PC LN-1250G,LN-2250Y 防火V0台湾奇美PC PC-110V PC-122V 阻燃级防火V0日本三菱PC FPR3500 高阻燃防火(0.75mm防火V0)基础创新塑料PC SP7602,SP7604 防火V0 超高流动基础创新塑料PC 940,945 防火V0 半透明基础创新塑料PC 940A, 945A 防火V0 透明中粘度基础创新塑料PC 943A 防火V0 透明中粘度抗紫外线基础创新塑料PC 953,953A 防火V0 高粘度抗紫外线基础创新塑料PC 500R,503R 玻纤增强防火V0基础创新塑料PC 3412ECR,3412R 玻纤增强防火V0基础创新塑料PC 3413R,3414R 玻纤增强防火V0基础创新塑料PC EXL9330,EXL9112R 防火V0 超韧耐寒2:抗紫外线(抗UV)PC德国拜耳PC 2407,2607 高流动,抗紫外线德国拜耳PC 2807 中粘度抗紫外线德国拜耳PC 2207 极低粘度，流动性极差，抗紫外线德国拜耳PC 3113,3107 高粘度挤塑吹塑及注塑成型,抗紫外线台湾奇美PC PC-110U,PC-122U 抗紫外线，耐候级日本三菱PC S-3000VR,S-2000VR 抗紫外线耐候性改良基础创新塑料PC 103R,243R 抗紫外线基础创新塑料PC HF1130,123R 高流动紫外\尺寸稳定耐热3:食品级(FDA认可)级PC德国拜耳PC 2456,2458 高流动食品级德国拜耳PC 2856,2858 中粘度（FDA）食品级德国拜耳PC 3206,3108,3208 , 3105, 3103 高分子量挤塑成型耐冲击FDA 水触稳定德国拜耳PC WB1239,1239 5加仑水桶料台湾奇美PC PC-110 食品级日本出光PC IR2200 食品级低粘度适合大型成型或薄膜制品，如奶瓶、断电器壳。

六、产品规格
1250*2450 1250*1850 1550*3050 2050*3050
亚克力板材
七、应用
广告应用 医疗应用 交通应用 建筑应用 民用 家具应用
八、使用注意事项
存储时不可与有机溶剂一起 运输过程不能将表面保护膜或纸擦破 使用温度不能超过85℃ 用1%的肥皂水擦干净 亚克力冷热膨胀系数很大
按照市场分普通亚克力和特种亚克力 普通亚克力分为进口板材和国产板材 特种亚克力分为导光板，阻燃板，变色板，防眩光板，防指纹板，云石板，匀光板/光扩散板
三、产品特性 亚克力板材 光学级 透明乳白瓷白等70多种 比重1.2 厚度1-300mm 透光率93% 原材料三菱和璐彩特 规格1220*2440 2050*3050
晶点少，平整度好，公差小
应用领域：玩具，家具，高端化妆镜，室内装饰，灯箱
定义：PVC发泡板（雪弗板），分为自由发泡、结皮发泡和共挤发泡板材。是一种以塑 代木、以塑代钢的新型绿色环保材料，具有质地轻、韧性好、阻燃、耐酸碱、防水、 保温、隔音等特性。应用于专业网版印刷、展板、标牌、隔音板、家具等
板材密度：0.55 密度可调整 板材颜色：绿色，黑色，蓝色，暗红，黄色，深灰 产品规格：1220*2440 1560*3050 2050*3050 厚度 1-32mm 适用温度：-50-70 加热温度：70-120 弯曲强度：45.6 低温：10次零破碎 寿命：不低于50年
四、美臣进口板材的价值体现
硬度高，同类产品中硬度最高 板厚精度优异，厚度公差远高于国家标准 异物少，采用多层特殊过滤装置，无尘车间，杜绝杂质掺入的可能 品质稳定，整套流水线采用达到医药纯净标准的全封闭形式运转光后晶莹剔透，透光率达94% 表面光亮，绝无异物 耐候性，耐温性好，不会褪色发光 加工后性能稳定，无异味 板材硬度高，具有同等产品最高的硬度指标

另一方面,在各種環境下皆能使用旳攜帶 型機器則是廣泛旳應用強度、耐熱性都 更加好旳PC。 但是和壓克力系塑膠相 比,PC在構造上旳原因造成塑膠本身帶 有黃底旳問題。
而出光利用本身獨步旳開發技術、發揮 PC旳高強度、高耐熱旳特點之外、並提 升導光性能及透明性（清除黃底）、完 毕了導光板專用規格LC1500，LC1700。
导光板工艺及其物料特征
电光产品
导光板产品规格
导光板产品详细规格如下： 1．8 "最小厚度0.35mm 2．0 "最小厚度0.38mm 2．46 "最小厚度0.40mm 2．8 "最小厚度0.45mm 3．2 “最小厚度0.5mm 3．5 "最小厚度0.55mm 4．3 "最小厚度0.6mm
PC镜片简介（2/2）
PC1250Y透光率为88% ; 成型收缩率为0.35%--0.55%， 干燥温度105℃--120℃, 干燥时间为1—2H.
PMMA简介（1/3）
化学名称叫：聚甲基丙烯酸甲酯。
常见产品为 亚加力 也称有机玻璃！
超级透明PMMA材料主要用于手机保护 屏,该产品分为有硬化涂层,没有硬化涂 层两种.其特点是透光率极好,没有杂质, 静电保护膜, 目前尤其推荐用于硬化处 理旳PMMA材料,国内称为"生板".
PC出光（1/3）
出光運用獨家旳技術、針對不同製品規 格開發旳材料、讓顧客有多種規格能够 自由選擇。
導光板規格特點
雖然世界上有各種各樣旳塑膠材料、但 是透明材料旳種類有限、能在光學上旳 實用性更是少之又少。 從前、類似鏡 頭這些需要高度光學特征旳製品大多是 用像PMMA這種壓克力系旳塑膠。
PC出光（1/3）
2、耐腐蚀性：S136能抵抗水，水蒸气，弱有 机酸，稀释旳硝酸盐，碳酸盐等。由S136制 成旳模具，在潮湿旳环境中使用和贮存，或 在正常状态下模制腐蚀性旳塑料产品时，都 有良好旳抗锈及耐腐蚀性能。

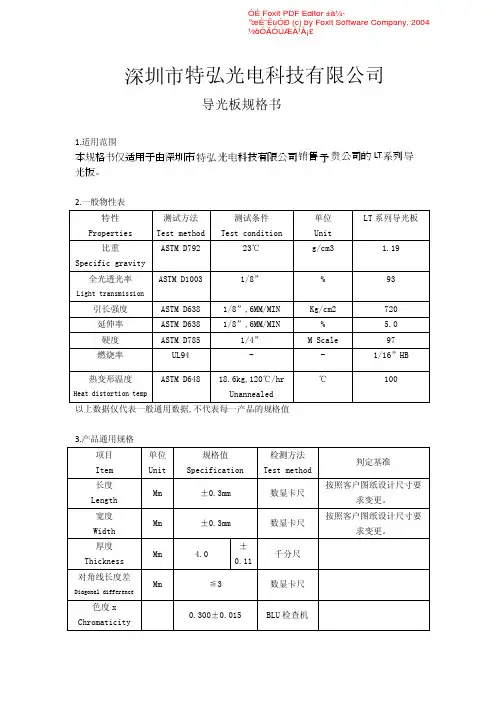

科技有限公司导光板规格书1.适用范围本规格书仅适用于由销售予贵公司的LT 系列导光板。

以上数据仅代表一般通用数据,不代表每一产品的规格值3.产品通用规格深圳市光电特弘深圳市光电科技有限公司特弘½öÓÃÓÚÆÀ¹À¡£°æȨËùÓÐ (c) by Foxit Software Company, 2004ÓÉ Foxit PDF Editor ±à¼-※以上尺寸、保护膜、异物、亮点、划痕、崩缺、破损、污痕等其它不良现象，撕保护膜前请仔细检查，撕保护膜概不负责。

*供应长度、宽度请参考”4.尺寸包装”*X.Y数值依据客户铝框确定。

5.包装方式产品包装为：15片一箱，90片一叠，每箱最上和最下1片用泡棉袋单独包装。

6.标示包含品名,厚度,尺寸,张数7.建议储放条件存放温度23±5℃湿度55±10%RH，储放时勿堆放超过6层；产品在安装前撕膜后用静电滚轮进行清洗后再安装；产品必须水平放置，且反射膜朝上。

8.拆封前（建议）:A.温度23±5℃B.相对湿度 55±10%RHC.储放时勿堆栈超过100片层压。

拆封后（建议）:A.温度23±5℃B.相对湿度 55±10%RH9.产品测试方法A.照度测试，测试工具：照度计B.均匀度测试方法（九宫图方法），测试工具：照度计均匀度=Dmin(9个数据的最小值)/(A1+A2+A3+B1+B2+B3+C1+C2+C3)/9*依我司控制方法，均匀度须90%以上，这个数值和客户灯条有很大关系。

方 晟 纳 米 导 光 板 使用说明书
方晟纳米导光板通过欧盟 ROHS 环保指令认证
未经许可，不得转载该版本内的内容！

TEL: (+86-21)57215098 57215038 57219682 FAX: (+86-21)57219681 中国 上海 金山区 张堰花贤路 155 号 1 / 9
TEL: (+86-21)57215098 57215038 57219682 FAX: (+86-21)57219681 中国 上海 金山区 张堰花贤路 155 号 3 / 9
可以任意裁切成所需要的尺寸，工艺简单，制作高效； 可以拼接使用，可以加工成任意形状，可以热弯变形，突破了传统导光板的局

目
第一章 概述： 1、导光板定义 2、方晟纳米导光板介绍 3、方晟纳米导光板原理 4、方晟纳米导光板特性 5、方晟纳米导光板应用领域 第二章 方晟纳米导光板一般物性 第三章 方晟纳米导光板导光性能 1、导光板类型 2、光学性能主要参数 第四章 方晟纳米导光板仓储 1、储存环境 2、使用与储存温度 3、放置方式 第五章 方晟纳米导光板成品保护 1、灰尘防护 2、表面清洁 3、损伤保护 4、变形防护 5、腐蚀防护 6、防火提示 第六章 方晟纳米导光板裁切与抛光 1、导光板裁切 2、导光板抛光 第七章 方晟纳米导光板热弯加工 第八章 特殊问题处理和建议 1、划伤修复 2、公差问题注意 3、成品防潮处理 4、表面镀层、覆膜、加硬等处理 5、拼接使用 6、扩散膜使用 7、低温时保护膜去除问题

TEL: (+86-21)57215098 57215038 57219682 FAX: (+86-21)57219681 中国 上海 金山区 张堰花贤路 155 号 5 / 9

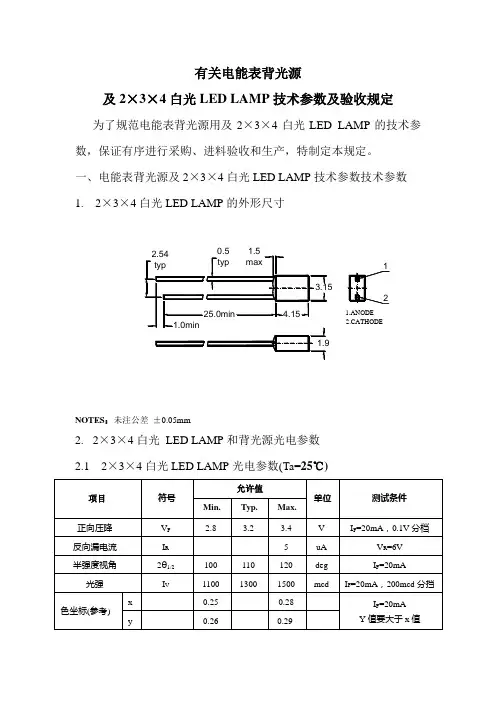

有关电能表背光源及2×3×4白光LED LAMP技术参数及验收规定为了规范电能表背光源用及2×3×4白光LED LAMP的技术参数，保证有序进行采购、进料验收和生产，特制定本规定。

一、电能表背光源及2×3×4白光LED LAMP技术参数技术参数1. 2×3×4白光LED LAMP的外形尺寸NOTES：未注公差±0.05mm2.2×3×4白光LED LAMP和背光源光电参数2.1 2×3×4白光LED LAMP光电参数(Ta=25℃)项目符号允许值单位测试条件Min. T yp. Max.正向压降V F 2.8 3.2 3.4 V I F=20mA，0.1V分档反向漏电流I R-- -- 5 uA V R=6V半强度视角2θ1/2100 110 120 deg I F=20mA 光强I V1100 1300 1500 mcd I F=20mA，200mcd分挡色坐标(参考) x -- 0.25 0.28 -- IF=20mAY值要大于x值y -- 0.26 0.29 --1.0m in2.54typ0.5typ1.5m ax4.153.151.925.0m in2.C A T H O D E1.A N O D E122.2 WBL7431背光源成品光电参数（Ta=25℃）项目符号测试条件允许值单位备注Min. T yp. Max.正向压降VF IF=20mA 2.9 3.2 V0.1V 分BIN IF=5mA 2.7 2.95 V漏电流IR VR=6V -- -- 5 uA辐照强度 v IF=20mA 4.5 5.0 W/M2测试点为背光源可视区的中心位置IF=5mA 1.3 1.5 W/M2色坐标CIE-xIF=20mA0.265 0.28 0.295 --要求Y值大于x值CIE-y 0.275 0.29 0.305 --CIE-xIF=5mA0.27 0.285 0.30 --CIE-y 0.28 0.295 0.31 --特注：辐照强度和色坐标采用光谱光度计OPT-2000进行测试。

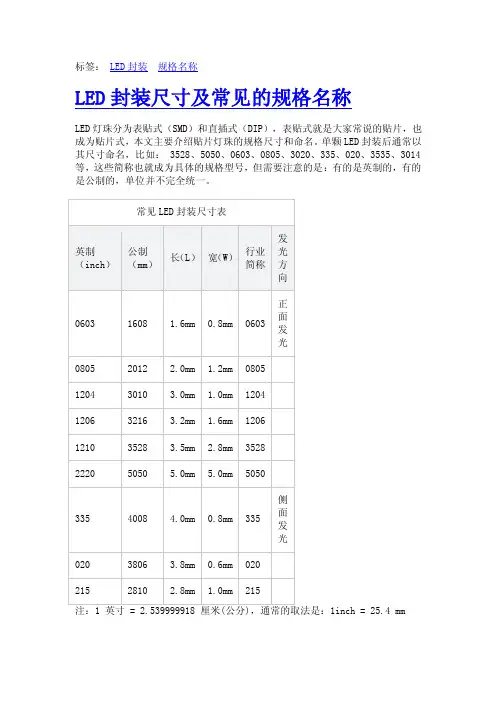

标签：LED封装规格名称
LED封装尺寸及常见的规格名称
LED灯珠分为表贴式（SMD）和直插式（DIP），表贴式就是大家常说的贴片，也成为贴片式，本文主要介绍贴片灯珠的规格尺寸和命名。

单颗LED封装后通常以其尺寸命名，比如： 3528、5050、0603、0805、3020、335、020、3535、3014等，这些简称也就成为具体的规格型号，但需要注意的是：有的是英制的，有的是公制的，单位并不完全统一。

1inch = 25.4 mm
结合上表做一些简单的说明，举例说明LED贴片常见的规格型号及其含义：0603、0805、3528，5050是指表贴型 SMD LED的尺寸大小，也就是对应的规格。

例如：0603指的是长度为0.06英寸，宽度为0.03英寸。

对应公制是1608，即表示LED元件的长度是1.6mm，宽度是0.8mm。

公制叫法1608，英制叫法是0603。

0805对应公制是2012，即表示LED元件的长度是2.0mm，宽度是1.2mm。

公制叫法2012，英制叫法是0805。

但是要注意3528和5050单位是公制。

1210：换算为公制是3528，即表示LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528，英制叫法是1210。

3528：这是公制叫法，即表封装后LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528。

5050：这是公制叫法，即表封装后LED元件的长度是5.0mm，宽度是5.0mm。

行业简称5050。

射出非印刷
1.原料成本低 2.原料取得易 3.均勻度佳 4.工序少生產成本低
1.生產速度慢 2.良率較差 3.模具成本高 4.開發時間慢 5.輝度不如印刷佳
非印刷式導光板製程比較分析
項目
化學蝕刻(Etching)
方式
以曝光顯影製程形成網點 (200~300um)
優缺點
網點大於印刷式的網點，全反 射被破壞的程度不如印刷式， 輝度亦不如印刷式導光板。
•
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月29日星期 四下午7时4分38秒19:04:3820.10.29
•
严格把控质量关，让生产更加有保障 。2020年10月 下午7时 4分20.10.2919:04October 29, 2020
•
