导光板（Light Guide）简介和制作流程2010-12-16 08:59导光板的介绍和制作工艺导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。
导光板的功能和要求导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。
导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。
2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。
3、按照入光方式：侧入光（灯管和LED）和直下式。
侧入光式：将发光体（灯管或LED）放置于导光板之侧部。
直下式：将发光体（灯管或LED）放置于导光板之下方。
4、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。
导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成 Asahicasei、（日）库拉雷 Kuraray、（台）奇美化学、（韩）世和 Sehwa、3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a. 压克力外形加工=原板裁切〉镜面刨光〉成形加工。
导光板原理导光板的设计原理目前广泛使用的导光板其设计原理源于我们日常所见的笔记本液晶显示屏。
它采用光谱分析原理与激光雕刻或数码印刷技术相结合，并在恒温、恒湿、无尘的环境条件下制作而成。
它具有超薄超亮、导光均匀、节能环保、无暗区、安装维修简单快捷等鲜明特点。
目前导光板的最大宽度可达1500mm，长度最高达到3000mm，而最薄厚度久为2mm。
尺寸越大，为了保证亮度，厚度也要相应的增加，且导光的效果也相应的较差，最厚的导光板也不超过20mm。
导光板的散光原理导光板是利用射出成型的方法将丙烯压制成表面光滑的板块，然后在压克力平板上用高反射率且不吸光的材料，在板底面用网版印刷印上圆形或方形的扩散点，以此来扩散光线。
当光线射到扩散点时，光会往各个方向反射，然后破坏反射条件由导光板正面射出。
为使均匀发光，必须利用各种疏密、大小不一的扩散点（疏密、大小不一才能保证光往各个方向反射的几率大致相同）。
反射板在导光板中的用途在于将底面露出的光反射回导光板中，以此来提高光的使用率，增加亮度。
虽然目前各种导光板的制作工艺不一，但都是利用了光反射、光散射的原理。
哪种导光板的性价比最高很多客户都向我们问起这个问题。
从亮度方面来说，印刷版和雕刻板的亮度都可以达到广告主满意的效果。
但是由于印刷板导光网点的材料配方不但对光有折射作用，还有高反射作用，而雕刻板的线槽或凹孔点阵只有单一的折射作用，因此，雕刻导光板要达到和印刷板一样的亮度，就必须要求更好的材料质量和更好的工艺。
第二，雕刻板制作的工艺本身就比印刷板复杂、更难以掌握，生产效益低，因此它比印刷板成本高。
综合考虑，印刷板的性价比是最高的。
纳米导光板利用均匀分散在导光板中的纳米粒子的光散射效应，将线光源或点光源转变为面光一种散光技术。
但是纳米导光板的亮度不及印刷导光板和雕刻板。
它之所以具有市场，主要是由于纳米导光板具有以下特点：1、可以任意裁切成所需要的尺寸，也可以拼接使用，工艺简单、制作方便；2、光转换率较高、光线均匀、安全环保；3、户内户外皆可适用；4、自然、双面导光，但亮度较雕刻导光板和印刷导光板差；5、同等亮度情况下，可以使用厚度较薄的产品，节约成本；6、可以使用任何点光源、线光源做面光源转换，光源包括 LED 、CCFL （冷阴极灯管）、荧光灯管等等。
导光板相关知识简介1. 什么是导光板导光板（Light Guide Plate，简称LGP）是一种常用的光学材料，它具有优异的光传导特性。
通常由透明材料制成，如有机玻璃（PMMA）或聚碳酸酯（PC）。
导光板的主要功能是将光源均匀地分布到整个面板，实现光源的有效利用。
2. 导光板的工作原理导光板的工作原理基于全反射效应。
当光线从高折射率的材料（如导光板）射向低折射率的材料（如空气）时，光线会发生折射。
而当光线从低折射率的材料射向高折射率的材料时，光线会发生反射。
导光板通过内部的微结构将光线进行多次反射和折射，从而使得光线从其中一个边缘进入导光板后可以均匀地分布到整个表面。
通常，导光板的边缘部分被设计成斜面，以便实现总反射。
而导光板的表面则被设计成微结构，如凹槽或微球形结构，以增加光线的多次反射。
3. 导光板的优点导光板具有以下几个优点：•光传导性好：导光板能够将光线均匀地分布到整个面板，提高光源的利用效率。
•高亮度和均匀度：导光板可以提供均匀的背光效果，消除了光源产生的热斑和暗区。
•节能环保：导光板可以通过合理设计和优化，降低光源的功率消耗，减少能源浪费。
•容易加工和安装：导光板的制造和安装相对简单，适用于各种形状和尺寸的应用。
4. 导光板的应用领域导光板在许多领域都有广泛的应用，如电视、显示器、机场灯箱等。
主要的应用包括：4.1 背光模组导光板常用于背光模组中，以提供均匀的背光效果。
背光模组主要用于液晶显示器、平板电视和手机屏幕等产品中，可以提高显示效果，并减少能源消耗。
4.2 照明导光板也可以用于照明领域。
通过将光源与导光板结合，可以实现均匀的光照效果。
导光板照明具有节能环保、柔和均匀的光线和多样化的设计等优点，广泛应用于商业场所、室内和室外照明等领域。
4.3 广告标牌导光板还常用于制作广告标牌和灯箱。
通过将光源放置在导光板的侧面，光线可以被导光板均匀地分布到整个灯箱上，从而达到更好的展示效果。
导光板基本知识LED面板灯导光板，1、LED面板灯导光板设计原理源于Note Book 的液晶显示屏，是将线光源转化为面光源的高科技产品。
导光板是以光学级亚克力为基材，运用LCD显示屏和笔记本电脑的背光模组技术，透过导光点的全高透光率，经电脑对导光点设计使导光板光线折算成面光源均光状态制造成型。
产品采用光谱分析原理与脉冲激光雕刻技术，V-Cutting划线技术相结合并在恒温，恒湿，无尘的环境下制作而成，具有超薄亮度，导光均匀，节能环保，无暗区灯鲜明特点。
2、LED面板灯导光板工作原理：靠近位于导光板两侧的光源的反射点细小偏圆行且间距疏远，而位于导光板中间部分的反射点紧密且粗大略称椭圆形。
当光从两侧光源进入导光板碰到反射点时，漫反射到导光板表面：另一部分是光直接穿透导光板到达表面。
越靠近光源的导光板部位得到的直接光越强，远离的较弱；而另一方面，靠近光源的反射点细小而疏远，漫反射出来的光较少，相反远距离光源的那些粗大且紧密的点反射出来的光较丰富。
这些光复杂融合后，从而达到整块导光板均亮的效果。
有机玻璃。
关于LED面板灯方面的知识，请查阅深圳市腾尧伟业科技有限公司的网站，他们的网站上有一个LED面板灯的长期讲座。
PMMA,就什么价格左右，怎么我上网看了很多都是2400左右的？哪个规格是多少？真正好的导光板是3000元左右一个平方,材料是英文名的,其它什么亚克力的进口亚克力的都效果不好是亚克力，有机玻璃。
化学成分是“聚甲基丙烯酸甲酯”。
种类：1产品名称：大部通用导光板产品编号：DB-SYLGP-T4产品类别：导光板系列2产品名称：定制丝印导光板产品编号：DB-SYLGP-LED产品类别：导光板系列3产品名称：大部雕刻导光板产品编号：DB-DKLGP产品类别：导光板系列。
印刷型超薄导光膜（LGF）介绍1.导光板原理、特性1.1 一般来说，光在自由空间中，其强度与距离的平方成反比例地扩散，所以不能传播得很远。
波导管是指将光围在一定的空间里，使之不扩散，引导它只向特定的方向行进的，光通过的通路.就象电通过电线流通一样，光通过波导管传播。
1.2从折射率高的物质向折射率低的物质入射时，入射角超过一定角度则不会产生投射，而只会发生100% 反射(折射角达到90度)，这叫做全反射(total internal reflection)，而该一定角度称做临界角.1.3折射率高的部分使之行进，如同电沿着电阻值小的地方流动一样，光也沿着折射率高的通2.超薄导光板的设计要求及注意事项2.1 超薄导光膜的材质: PC(较硬，适用于手感要求不严格产品)PU(较软，适用于手感要求严格的产品)2.2 导光膜厚度: PC: 0.125MMPU: 0.2MM2.3 LED的选用要求：侧发光，亮度 100 – 200mcd，通常选用两颗。
若要达到较高亮度，可以选用亮度为800-1000mcd的白色侧发光LED。
2.4 发光LED通常使用有三种放置位置：2.5 LED灯的位置的选择：备注：a. LED灯正前方位置的导光膜应与PCB粘紧，不能翘起。
b. LED灯正前方的发光区域最好距离LED灯 >3.5mm的距离。
示意图如下：c. 由于导光板的边缘相对比较亮，导光板的面积要大于按键区域。
d. 背胶的要求：靠近LED正前方必须有背胶，背胶宽度0.6-1.5MM；由于背胶区域会较亮，背胶一般不能在按键透光区域，特别是LED正前方的背胶不能靠近按键透光区，距离约1.5MM。
e. 如何防止靠近LED的地方太亮？LED灯头与按键透光区的距离约为3.5—4.5MM；LED正前方的背胶不能靠近按键透光区，距离约1.5MM。
3.导光膜品质要求超薄导光板的测试项目：1. 导光板亮度将导光板置于测试架上，再放上按键，检查按键透光的亮度及均匀性测试及均匀性。

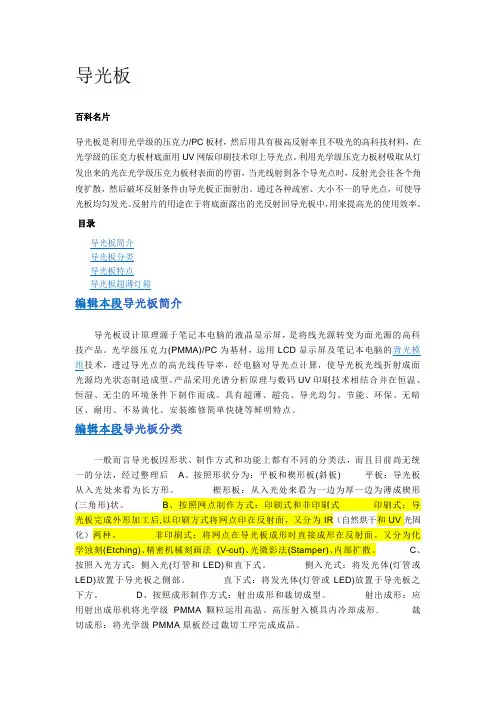

导光板百科名片导光板是利用光学级的压克力/PC板材，然后用具有极高反射率且不吸光的高科技材料，在光学级的压克力板材底面用UV网版印刷技术印上导光点。
利用光学级压克力板材吸取从灯发出来的光在光学级压克力板材表面的停留，当光线射到各个导光点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出。
通过各种疏密、大小不一的导光点，可使导光板均匀发光。
反射片的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。
目录导光板简介导光板分类导光板特点导光板超薄灯箱编辑本段导光板简介导光板设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。
光学级压克力(PMMA)/PC为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。
产品采用光谱分析原理与数码UV印刷技术相结合并在恒温、恒湿、无尘的环境条件下制作而成。
具有超薄、超亮、导光均匀、节能、环保、无暗区、耐用、不易黄化、安装维修简单快捷等鲜明特点。
编辑本段导光板分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后A、按照形状分为：平板和楔形板(斜板) 平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形(三角形)状。
B、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR（自然烘干和UV光固化）两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻(Etching)、精密机械刻画法(V-cut)、光微影法(Stamper)、内部扩散。
C、按照入光方式：侧入光(灯管和LED)和直下式。
侧入光式：将发光体(灯管或LED)放置于导光板之侧部。
直下式：将发光体(灯管或LED)放置于导光板之下方。
D、按照成形制作方式：射出成形和裁切成型。
导光板（Light Guide）简介和制作流程2010-12-16 08:59导光板的介绍和制作工艺导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。
导光板的功能和要求导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。
导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。
2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。
3、按照入光方式：侧入光（灯管和LED）和直下式。
侧入光式：将发光体（灯管或LED）放置于导光板之侧部。
直下式：将发光体（灯管或LED）放置于导光板之下方。
4、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。
导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成 Asahicasei、（日）库拉雷 Kuraray、（台）奇美化学、（韩）世和 Sehwa、3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a. 压克力外形加工=原板裁切〉镜面刨光〉成形加工。
技术前沿
1.导光板原理
2.导光板材质
3.平板VS楔型板导光板原理
4.导光板印刷VS射出比较表
5.网点成型原理
1.导光板原理：
光源(冷阴极管)直接或间接(经灯管反射罩反射)进入导光板传播，经由导光板下方的光学结构设计面与反射板对全反射现象的破坏后，光源由导光板的正面以某一角度扩散射出，均匀分布于发光区域内。
2.导光板材质：
*一般特性
*成型材料
压克力成型材料比较
成型的压克力分子量最低，辉度最低。
3.平板VS 楔型板导光板原理:
•平板
·楔型板
4.导光板印刷vs射出比较表
点印刷式导光板：
以往导光板印刷为将光源均一化分布的常用方式，利用含高发散光源物质(如SiO2及TiO2)的印刷材料，适当的分布于导光板底面，借由印刷材料对光源吸收再扩散放出的性质，破坏全反射效应造成的内部传播，使光由正面射出并均匀分布于发光区。
射出
蚀刻方式(模仁咬花) :
直接将印刷点的设计转移到模具上，取代传统的印刷方式，而在辉度的实际表现上，蚀刻导光
板则不如印刷导光板.
切削方式加工:
在导光板正面以切削方式制造出一条条长沟型的结构，与棱镜片结构类似的镜面设计，更能增加辉度提高的效果，但在均一性的表现上则不如印刷方式的导光板结构.
5.网点成型原理
印刷
•“无印刷”的方法种类
1.机械加工
2.蚀刻
3.喷砂
4.薄板取代
5.其它
印刷点系用光高反射或高折射材料混合油墨印刷在导光板的反光侧,藉由改变光路径形成漫射效果。
导光板技术专题（二）之LCD用散乱型聚合体导光板2007-6-27 光散乱聚合物导光板所谓的光散乱聚合物（polymer）导光板是在聚合物矩阵（matrix）内形成微细（micro）不均一结构，使聚合物导光板具备光导波与扩散射出光线之机能，进而获得高辉度照明用光散乱效应。
换言之光散乱聚合物导光板是控制可吸收光线之微细不均一结构的相对折射率与不均一结构的大小，获得多重光散乱效果，使光线在没有损耗的环境下均匀且朝特定方向扩散射出。
图20（b）是光散乱聚合物导光板所构成的背光照明单元，一般而言它的辉度比传统背光照明单元高二倍左右。
在密度均匀的媒体中若存有折射率相异的两种材料时就会引发光散乱现象，如果能够控制材质相异之不均一结构时，就可控制散乱光的特性。
光散乱聚合物就是根据光散乱理论与多重散乱分析法，精密控制这种不均一结构，进而达成液晶显示器的背光照明单元实用化的目标。
（a）、光散乱理论利用下式（1）～（5）Mie散乱理论可求出真圆球状粒子的散乱光强度分布I（α，θ）。
图21是由单一粒子求得的散乱光强度分布图，之后再利用Monte Carlo法进行光散乱聚合体导光板的多重散乱分析。
（b）、多重散乱分析三次元多重散乱仿真分析用程序是根据可导引光散乱聚合物导光板之光子（photon）行进方向以及测光路径长度，和决定反射、折射之Monte Carlo法制作撰选。
接着要介绍计算步骤，所谓的光子是为分析光场的确率性，因此将假想性光粒子视为假设物，散乱光的方向以极坐标系的θ与ψ两角度表示，散乱角θ是先根据Mie散乱理论求出光强度分布，再用累积分布关数F（θ）（上述之式（6））算出，之后用随机数random 1（零到1之间的相同随机数θ）决定散乱点的光子行进方向θ。
一旦决定θ角度，散乱光强度的ψ角度同样使用random方式决定。
光子的预测光路长度L 根据式（8）定义的衰减系数σ，利用随机数random 2（由零到1之间的相同随机数）式（9）求得。
导光板灯简介导光板知识简介一、导光板简介导光板灯是将线光源转变为面光源的高科技产品。
导光板是以光学级压克力为基材，运用LED模组技术，透过导光点的全高透光率，经电脑对导光点设计使导光板光线折射成面光源均光状态制造成型。
在恒温、恒湿、无尘的环境条件下制作而成，具有超薄超亮、导光均匀、节能环保、无暗区、安装维修简单快捷等鲜明特点。
二、导光板原理导光板是利用射出成型的方法将PMMA压制成表面光滑的板块，然后用具有高反射且不吸光的材料，在压克力平板上用高反射率且不吸光的材料，在导光板底面用雕刻机或激光机打上圆形或方形的扩散点，当光线射到扩散点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出，利用各种疏密、大小不一的扩散点，可使导光板均匀发光。
反射板的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。
三、导光板特点：1.可以任意裁切成所需要的尺寸，也可以拼接使用，工艺简单，制作方便2.光转换率高（较传统板高30％以上），光线均匀，寿命长室内可正常使用8年以上，安全环保，耐用可靠户内外皆可适用3.同等面积发光亮度情况下，发光效率高，功耗低4.可以制作成异型，如圆形，椭圆，圆弧，三角形等5.同等亮度情况下，可以使用教薄的产品，节约成本6.光源为LED。
四、LED导光板灯具优势1.LED灯具与传统光源耗电比较2.符合绿色环保无汞无铅无镉等重金属，完全符合法规，且不易破碎及高耐震，因此LED及被称为绿色能源。
3.可完全消除闪烁以保护视力LED照明是使用晶片发光且直流电驱动，没有闪烁问题，时间久眼睛不易疲劳。
4.LED照明寿命长且符合国际照明标准LED晶片照明至少可维持40,000~50,000小时的寿命，比一般日光灯管8,000~12,000小时，其寿命更长久及照明更加稳定。
5.选择色温，营造照明环境可依不同工作场所做调配，色温分布（黄光）3000K→6500K （白光）如：教室、办公室、室内公共场所、工厂及商场百货。
