当前位置：文档之家 › 涤棉织物烂花印花糊的制备与应用

涤棉织物烂花印花糊的制备与应用

  • 格式：pdf
  • 大小：119.81 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

涤纶织物碱性烂花印花一步法工艺探究

涤纶织物碱性烂花印花一步法工艺探究
Ｔ ｅ ｂ ｒ ｔｎ ｔｅ ｇ ｈ ｄ ｏ ｐ ｄ ａｏ ｇ ｗ ｉ ｈ ｎ ｒ ａ ｅ ｏ ｅ ｇ ｔ ｌ ｓ ａ ｅ ａ ｒ ｔｎ ｏｎ ．Ｉ ｄ ｉ ｏ ．ｄ ｅ ｈ ｕ ｓ ｉｇ ｓ ｒ ｎ ｔ ｒ ｐ ｅ ｌｎ ｔ ｔ ｅ ｉ ｃ ｅ ｓ ｆ ｗ ｉ ｈ ｏ ｓ ｒ ｔ ｔ ｐ ｉ ｉ ｇ ｚ ｅ ｎ ａ ｄ ｔ ｎ ｙ ｓ ｈ ｎ ｉ ｓ ｉ ｂ ｅ ｆ ｒｂ ｔ ｕ ｒ ｔ ｇ ｗｅｒ ｅ ｅ ｔ ｄ． ｕｔ ｌ ｏ ｕ ｎ －ｏ ｔｐ ｉ ｉ ａ ｒ ｎ ｎ ｅｓ ｌｃｅ Ｋｅ ｒ ｓ ｐ ｙ ｓ ｅｒ ｉ ｅ ； ｄ ｓ ｅｒ ｅ ｄ ｅ ； ａ ｋ ｌ ｅ ｂ ｒ ｔ ｕ ； ｐ ｉｔｎ ｙ ｗｏ ｄ ： ｏｌｅ ｔ ｂ ｒ ｉ ｐ ｓ ｙ ｓ ｆ ｌａ ｉ ｕ ｎ —ｏ ｔ ｎ ｒ ｉｇ ｎ
Ｔｅ ｔ ｅ ａ ｄ Ｃ ｏｈ ｎ ｇ ｎ ｅ ｉ ｇ Ｓ ｏ ｈ ｗ Ｕ ｉｅ ｉ ， Ｓ ｚ ｏ ２ ５ ２ ， Ｃｈｎ ； ｘ ｉ ｎ ｌｔ ｉ ｇ Ｅｎ ｉ ｅ ｒ ， ｏ ｃ ｏ ｎ ｖ ｒ ｔ ｌ ｎ ｓ ｙ ｕｈｕ １０ １ ｉａ
３ Ｚ ｅｉ ｇＷａｆｎ ｈ ｍ ｃ ｏ， ｔ． ｈｏｉｇ ３ ２ ７ ，Ｃ ｉａ ． ｈｊ ｎ ｎｅｇＣ ｅ ｉａ Ｃ ．Ｌｄ，Ｓ ａｘｎ １０ ３ ｈｎ ） ａ ｌ
Ｃ Ｎ ｎ － ａ，Ｚ ａ ｗｅ ，Ｓ Ｎ ｉ ｉ ｎ， ｌ ａ ， ｊ Ｕ
．ｉ ｇ ｙｎ ￣
（． ａｉ ａ Ｅ ｇｎｅｉｇＬ ｂｒｔ ｙｆｒ ｄｍ ｉ ， ｏｃ ｏ ｎｖｒ ｔ ｕｈｕ １ １３ ｈｎ ；２ Ｃ ｌ ｇ ｆ １ Ｎ ｔｎｌ ｎｉｅｒ ａｏａｏ ｅ Ｓ ｋ Ｓｏｈｗ Ｕ ｉ ｓｙ ｏ ｎ ｒ ｏ Ｍｏ ｌ ｅ ｉ ，Ｓ ｚｏ ２ ５ ２ ，Ｃ ｉａ ． ｏ ｅｅｏ ｌ

涤棉烂花印花.

涤棉烂花印花.

汽蒸
140～200
5～3
严重泛黄
四、印花设备的选择
滚筒印花机 印花机 平网印花机
布动式平版筛网印花机（是目前使用较
多的一类）
圆网印花机
网动平网印花机（手工热台板印花）
滚筒印花机的概述
滚筒印花机又叫铜滚印花机，它分为凸纹和凹纹印花机两类。 凸纹滚筒印花机主要用于毛条印花 凹纹滚筒印花机用于棉、T/C及化纤织物的印花 按照花筒的排列形式，可分为放射式、立式和倾斜式印花机三种; 按照在织物上印花时是在一面还是两面印花可分为单面辊筒印花机和 N. AMERICA 双面辊筒印花机； 按照印制套色多少可分为四色、六色、八色、及十色辊筒印花机。 我国基本上使用的都是放射式单面辊筒印花机。
•
• • • • •
2．工艺流程及条件:
印花→烘干→焙烘（145℃，5min）→水洗→皂洗→水洗→烘干
(三) 着色烂花印花织物
1．色浆处方
•
• • • •
Galanit GSM(8%)
Uniperol EL 硫酸铝 分散染料 合成
500g
20g 200g x 烘干→汽蒸（95~97℃，3min）或焙烘（100~102℃， 1~1.5min）→绳线→开轧烘→上柔軟剂→定形
OCEANIA
（5）平版筛网印花时，为了保证烂花的酸浆均匀地渗透到织物 内部，印花刮刀的形式应选用大圆口，往复刮印两次，尽量刮足 酸浆。 （6）若采用圆网印花，网坯质量甚为重要。镍网以80目为宜， 制作花网时，感光胶应采用Stork公司生产的耐酸性Sensitex SCR100,并严格按照工艺操作要求，决不能急烘、过烘，以保证 镍网的强度。

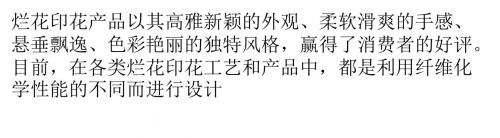

烂花印花概要
烂花印花织物通常由两种化学性质不同的纤维组成，

涤纶织物碱性烂花印花一步法工艺探究_陈邦家

涤纶织物碱性烂花印花一步法工艺探究_陈邦家

阳离子助剂、 氢氧化钠质量分数对分 要： 研究了涤纶织物分散染料碱性烂花印花一步法工艺,探讨了焙烘温度和时间、
关键词： 涤纶; 分散染料; 碱性烂花; 印花 中图分类号: TQ613.2+4; TQ616.6
文献标识码: B
文章编号: 1004-0439(2012)09-0029-04
Study on alkaline burnt-out printing one step process of polyester fabrics
第 29 卷第 9 期 2012 年 9 月
印染助剂 TEXTILE AUXILIARIES
Vol.29 No.9 Sep.2012
涤纶织物碱性烂花印花 一步法工艺探究
2 陈邦家 1， 朱亚伟 1， ， 孙海建 1， 俞杏英 3
（1. 苏州大学现代丝绸国家重点实验室， 江苏苏州 215123； 2. 苏州大学纺织与服装工程学院， 江苏苏州 215021； 3. 浙江万丰化工有限公司， 浙江绍兴 312073）
法.涤纶绒布机织物的碱性烂花印花利用聚酯纤维的
收稿日期：2011-11-25 基金项目：浙江省重大科技专项重点工业项目(2010C01023);江苏省高校优势学科一期建设项目(YX11500111) 作者简介：陈邦家(1987-),男,湖北洪湖人,苏州大学硕士研究生,研究方向为新型染整技术. 通信作者：朱亚伟,教授,yaweizhu@.
CHEN Bang⁃jia1, ZHU Ya⁃wei1,2, SUN Hai⁃jian1, YU Xing⁃ying3
Abstract: The alkaline burnt-out printing one step process of polyester fabrics with disperse dyes was

烂花印花加工工艺在纯棉织物的应用

烂花印花加工工艺在纯棉织物的应用

印花的方法，以进一步提高织物的抗张强力和撕破强力。 热塑性树脂发泡印花浆一般由热塑性树脂、发泡剂、稳 定剂和着色剂等组成。热塑性树脂不一定要有高的发泡 性，只要能赋予织物良好
的手感及强度即可。2．1 工艺流程前处理一印花(描稿、 制网等)一烘干一焙烘一水洗一烘干一后整理一成品2．2 工艺条件2．2．1 描稿视花型要求而定，一般花型按常规 工艺描
稿，若遇镂空花型的四周有白茎包围，则白茎与镂空色 块之间应脱开4～6点，在白浆勾线与烂花花纹交界处， 描样处理为二分线，以确保花型边缘清晰。2．2．2 制网 一般睛况下，烂花
色块的花网采用80～100目。目数过低，会影响花型轮廓； 目数过高，则会影响色浆的渗透。2．2．3 花网排列花网 排列应先印勾线发泡浆，再印制酸性浆。2．2．4 印花(1)
在焙烘时，微胶囊中的有机溶剂受热形成气泡，体积增 大，微胶囊相互挤压，造成不规则的重叠分布，使印花 织物表面高低不一。在视觉上，物理发泡印花织物具有 绒面效果，通常称为起绒印
花。化学发泡则采用化学发泡浆进行印花发泡印花后， 通过高温使发泡剂分解，产生大量气体，使树脂层膨胀， 将花纹凸起，使印花织物在视觉上具有浮雕效果，这通 常称为发泡印花。化学性
。3．4 刮浆次数以印花浆渗透被印织物为宜，同时调整 印浆厚薄。3．5 印花后，最大可能地降低各环节之间的 停置时间，尤其是印花-焙烘、焙烘一干揉或干拉幅、干 揉．水洗的时间
，以免回潮，造成难以洗涤等问题。
alskdfw 北京印花税
，在水洗时宜沾污，洗涤困难)，以黄棕色为宜；同时使 发泡充分，以减少发泡浆用量，降低成本。经120～130 oC焙烘2～3 min后，马上进行干揉或干拉幅，以利于水 洗。2
．2．7 水洗经干揉或干拉幅的织物，炭化部分已经松动 或脱落，随后进行充分洗涤。与一般烂花织物的水洗一 样，采用松式水洗(绳洗)。有时还可以先平洗，后绳洗， 效果更好。2．2

涤棉烂花印花.

涤棉烂花印花.

涤棉混纺织物烂花印 花工艺
硫酸法
硫酸氢钠 法
着色烂花 印花织物
（一）一般烂花（硫酸法）
– 1．色浆处方
•
• • • • • 合成
硫酸氢钠
80% Inclalca PA-3 消泡剂 水 非离子型表面活性剂 甘油
150g
690～450g 10g 50～290g 20g 80g 1000g
2．工艺流程及条件:
一般烂花与着色烂花印花的热处理情况
烂花印花织物根据烂花后的地色织物有没有色泽，可分为一般烂花和着色烂花印花 两种。着色烂花印花的热处理温度要比一般烂花的热处理温度高（硫酸铝作腐蚀剂）， 见表。
烂花方法 热处理 一般烂花 着色烂花 热熔 热熔
温度（℃） 时间（min） 160 180 1～3 1
备注 >160℃泛黄 —
(1)印花后的半制品要尽快进行炭化处理，因为印花酸浆虽然烘 干，但在堆置过程仍会发生吸湿现象，使残留酸剂吸收大气中 的水分而相互渗延，或在堆布箱内受潮“搭开”，造成花型轮 廓不清和搭色情况，且炭化焦屑不易洗除。 (2)印花后的织物进入汽蒸箱或焙烘房时布面一定要平整，否则 会造成炭化不匀。 N. AMERICA （3）炭化温度和时间不足，烂花部位会产生炭化不净，呈不透 明的白色，不易洗净，炭化时温度偏高，烂花部位呈黑棕色， 其残渣粘附在涤纶上很难去除。 AFRICA （4）炭化后的织物要及时透风、抖动，使热量迅速扩散，以防 S. AMERICA 止酸剂产生热腐浊，影响织物的强力。
布动式平版筛网印花机（全自动）
N. AMERICA
AFRICA S. AMERICA
OCEANIA
圆网印花机
按圆网排列的不 同，分为立式、 卧式和放射式， 目前普遍的是卧 式圆网印花机。

棉布烧花浆（烂花浆）

棉布烧花浆（烂花浆）

棉布烧花浆（烂花浆）
棉布烧花浆Burnt-out printing paste
一、烧花浆用途：本品是一种在涤棉布或其它混纺织物上形成半透明效果的特殊涂料印花。

二、组成：高份子化合物。

三、技术指标：
外观：淡白透明糊状
性质：水性
PH值：2～2.5
四、技术指标：
将10～20%烧花粉加入本浆内调均匀直接印于涤棉或混纺布上，视布厚薄和所需烧花深度而决定印浆的刀数。

一般以印透底为佳、焙烘160-180度1～2分钟后，洗水去除烧出来的焦化物即可。

五、烧花浆操作注意细节：
1、保质期：3个月
2、焙烘时热风不能开太大，否则烧出来的花边不够整齐。

纯棉不宜用作烧花，布料必需含30%以上的涤棉布。

3、烧花粉加进浆料内（4-8个小时内用完）。

纺织品烂花印花的工艺实践


种 助 剂 须 在 什 么 条 件 下 才 能 使 棉 纤 维 溶 解 ， 印 染
加 工 的 条 件 能 否 满足 ， 助 剂 还 必 须 符 合 在 烂 花加 工过 程 中 的 安 全 性 、 稳 定 性 和 环 保 性 。
氧 化 氨 气 体 。 浓硝 酸 的腐 蚀 性 极 大 ， 纤 维 素 纤 维 、 蛋 白质 纤 维 碰 到 硝 酸 立 即 腐ቤተ መጻሕፍቲ ባይዱ烂 ， 硝 酸 与 空
涤 纶 丝 ， 这 是 织 物 中 的棉 在 助 剂 的 作 用 下 成 为
聚 合 度 低 的 水 化 纤 维 素 而 逐 渐 水 解 。 例 如 ， 涤 棉 织 物 印花 部 分 用 稀 硫 酸 处 理 后 加 热 ， 则 水 分 蒸 发 ， 成 为 浓 硫 酸 ， 使 棉 纤 维 碳 化 ， 水 解 了纤
Ｓ ＡＮＧ Ｈ Ｈ Ａ ＳＬ ＩＫ
上 海 丝绸 ④
纺 织 品 烂 花 印 花 的 Ｅ－￣ 践 ，实 －
－
一
一
钱
灏
提 要 ： 烂 花 织 物 是 当前 流行 的纺 织 品 ， 本 文在 简要 介 绍 了烂 花 的原 理 和 烂 花 剂 、 烂 花 糊 料 的 选 择 后 ，介 绍 了涤棉 混 纺 、 真 丝 、锦 纶 、 醋 酯 为地 布 织 物 的 烂 花 工 艺 ， 最后 提 示 了烂 花 后 的 处
富 有 凹 凸 感 的 印 花 产 品 ；棉 与 锦 纶 交 织 的 织 物 烂 花 印 花 后 ， 透 明 的 花 型 中 衬 托 出 内 层 的 颜
色 ， 富 有 立体 感 ； 粘 胶 与 锦 纶 制 成 的 针 织 烂 花
现 半 透明状 态 。一 些地 方也把烂 花称 为烧 花 。

涤粘稀薄织物烂花生产工艺技术

到 生产 优 质 烂花 产 品 的 目的 。
５ ２ ３ ８ ０ ８ ）
的糊料 ， 要在酸性条件下 ， 仍能达到印花所需 的粘度 ， 有 一 定的 稳 定性 。糊料 需 提 前 打好 ， 充 分 膨 化 。Ｂ ． 选 用 的 分 散 染料 要 耐 酸， 在 酸性 条 件 下不 凝 聚 ， 同时 色 光稳 定 。Ｃ ． 硫酸 稀 释是 放 热 反 应， 稀 释过 程 放 出大 量 热 量 ， 所 以， 制 浆 过 程 中一 要 做 好 安 全 防 护， 二 是要 冷 却 后 才 可 以用 于制 浆 。４ ） 注意事项 ： Ａ ． 印花 前 注 意查园网， 检 查 有无 沙 眼 、 闷头 的 牢 固程 度 ； Ｂ ． 烂 花浆 要 过 滤好 ， 大 颗 粒会 严 重影 响 烂 花效 果 ， 浆 编号 与 园 网编号 对 应 好 ； Ｃ ． 选 好 合适的刀片 ， 保证点状 、 云纹效果 ； Ｄ ． 进布处把 好来布质量 关， 把 缝 头 突 出的一 面 做 反 面 ， 避 免 园 网烂 花 浆 沾 到 别处 产生 质 量 问题 ； 进入 印花 机烘 房 ， 布要 平 整 ； Ｅ ． 正常 开机 前 放样 时 ， 印 花 导 布 要 适 当长 ， 车速 、 刀 的压 力等 正 常开 机 一致 ， 保 证 放 样准 确 ； Ｆ ． 正 常 生产 时 ， 印 花 出布 要 干 透 ， 也不宜存放过久 ， 转 运 途 中 要 用 盖 布 盖好 ， 防止 水滴 滴 到 布面 形成 疵 布 。 （ ３ ） 焙 烘 。焙 烘 的作 用 ： 分散染料的固色 ， 烂 花 位 置 粘 胶 纤 维 的碳化 。工艺 条 件 ： １ ） 车 速： ２ ０ 分； ２ ） 温度 ： １ ８ ０～１ ８ ５ ℃； ３ ） 门幅 ： １ ４ ８～ １ ５ ０ ｃ ｍ。注 意事 项 ： １ ） 分 散染 料 有升 华 特 性 ， 所以， 焙烘前 ， 如果 机 台生 产 了 ， 含 有 分 散 染 料 染 色 或 印花 产 品 ， 一 定 开排风 ， 防止 焙 烘沾 色 ， 这 点非 常 重要 。２ ） 出 布把 每个 接 头 拉 出

用于纺织品印花的糊料的制备方法的制作技术

本技术属于纺织助剂和精细化工技术领域，具体涉及一种用于纺织品印花的糊料的制备方法。

本方法包括如下步骤：（1）将刺云实胶、瓜尔胶、罗望子胶和关华豆胶混合加入反应釜中，再加入水性增稠剂、乳化剂和分散剂，50℃下反应3小时；（2）加入油性乳化糊、醋酸铀酰锌钠和流变改性剂，40℃下反应2小时；（3）加入螯合剂（软水）、消泡剂及溶剂；（4）加入杀菌剂；（5）加入中和剂中和，然后加入去离子水，高速搅拌进行水分散；（6）加入后亲水扩链剂即得所述纺织糊料。

通过不同的成胶材料的组合，在使用时糊料不会出现粘度降低的现象，不妨碍染料固着到纤维内，印花的花纹精细，品质优秀和成本较低。

技术要求1.一种用于纺织品印花的糊料的制备方法的制备方法，其特征在于：（1）将刺云实胶、瓜尔胶、罗望子胶和关华豆胶四种单体按质量比3：5：6：6混合加入反应釜中，50℃下搅拌均匀，再加入水性增稠剂、乳化剂和分散剂，50℃下反应3小时；（2）加入油性乳化糊、醋酸铀酰锌钠和流变改性剂，40℃下反应2小时；（3）加入螯合剂（软水）、消泡剂及溶剂，30℃下反应3小时；（4）加入杀菌剂，50℃下反应4小时，形成初步混合物；（5）将所述混合物降温至40℃，加入中和剂中和，然后加入去离子水，高速搅拌进行水分散；（6）加入后亲水扩链剂，恒温搅拌3小时，即得所述纺织糊料。

2.根据权利要求1所述的一种用于纺织品印花的糊料的制备方法，其特征在于：以印花糊料总重量计算，所述油性乳化糊、醋酸铀酰锌钠和流变改性剂加入量为10～20%，所述杀菌剂总为0.2～0.9％的。

3.根据权利要求1所述的一种用于纺织品印花的糊料的制备方法，其特征在于：所述流变改性剂为三甘油酯，以印花糊料总重量计算，再加入用量为0.3‰～2％，所述杀菌剂为苯酚；根据权利要求1所述的一种用于纺织品印花的糊料的制备方法，其特征在于：以印花糊料的总重量计算，所述成胶部分的含量不低于80％，所述印花糊料的成糊率是在6～10％。

烂花印染


Al2（SO4）3
H2SO4 分散染料 水 汽蒸100℃，3分钟 焙烘145℃，1.5分钟
—
— X Y 差 优，泛黄
150
— X Y 较差 较差
—
55~60 X Y 优 炭化
酸浆的研究
用烂花印花酸浆糊料具备条件
(a)糊料的 耐酸稳定性 要好而且能 耐酸性水解 以保证在较 长时间印花 中，保持浆 料稠度，使 印制轮廓清 晰。
烂花印花后要快速进行热处理，不需要经过烘干再进行热处理，因为印花 浆烘干后，有吸湿现象，这样会使热处理温度分布不均，造成腐蚀不均匀，碳 化不良。如果印花块面已经吸湿，则一定要烘干后，再进行热处理。着色烂花 印花的热处理温度要比一般烂花的热处理温度高，这主要是考虑到分散染料的 上染着色温度。
热处理工艺研究
真丝 解 三醋酯 尼纶 涤纶 强酸中水解 耐酸性大 耐酸性大 强碱中强度降低 耐碱性大 强碱中水解(减量加工) 比棉差，比羊毛强，在高浓酸下溶 在浓NaOH中溶解
烂花印花的工艺技术条件
烂花印花分类
根据烂花后的地色织物有无色泽，可分为一般烂花 印花和着色烂花印花二种。
着色烂花印花是在纤维素纤维腐蚀的同时，留下的纤 维同时染上色泽，形成有各种色泽的似透明的网眼花型， 与不同地色呈现绚丽多彩的凹凸效果。
一般烂花和着色烂花的热处理情况
烂花方法 一般烂花 着色烂花 热处理法 热溶 热溶 汽蒸 温度 160℃ 180℃ 140—200℃ 时间 l—3分钟 1分钟 3—5分钟 严重泛黄 备注 >160℃泛黄
注：上述试验腐蚀剂用硫酸铝。
洗涤条件
(3)洗涤条件
洗涤工艺是烂花印花质量优劣的最后一关，棉纤维充 分炭化后，甚至已炭化变黑，如果洗涤不充分，也不能获 得好的烂花效果。要达到充分洗涤效果，在机械连续水洗 之前，最好进行敲打、揉搓或刷洗等机械方法。预先去除 一部分粘附于涤纶纤维上的碳化纤维，而连续水洗机要采 用有揉搓效果的喷淋洗净机。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

织成织物 ，用强酸性物质调浆印花 ，烘干后 ，纤维素
被强酸水解炭化 ，经水洗后便得到具有半透 明视感 、 凹凸的花纹 。我们选用特殊单体乙烯基磺酸钠 、衣康
温度范 围
１０ ７ ℃均可
～１ ０ ７＂ Ｃ）
在 ｌ０ ４ ℃） ２ ～１０
操作难易程度 简单不烧手 简单不烧手 采用浓硫酸， 较危险
作者简介 ：周 明，男 （ ９２４ １ ）高级 工程 师，从事 印染 １７．．６
助剂 的生产与研发工作
染
整
技
术
Ｖ １４Ｎ ． ｏ３ ｏ ． ５
Ｍａ ２ ２ ｙ．０１
１ ３涤棉织物烂花印花糊产品化学指标 ．
外观 ：白色至淡黄色稠状物
离子性 ：阴
ｐ 值 ：３ １ Ｈ ± 含 固量 ： ≥２％ ２
度不够 时，印花处呈 白色 不透 明，说 明作用不足 ，难 以洗 除；如烘干温度过高，印花 处呈黑色 ，也难 以洗 净 。以上 的缺点阻碍 了烂 花印花 的推广 ，所 以，为此
我 们 合 成 了烂花 印花 糊 。
１ 试 验部分
收稿 日期 ：２ １－ １２ ０ １ １－ ８
开始滴 加 乙烯 基磺酸 钠 ，保持温 度在 ７ ℃～８ ℃ ， ８ ０ ２ ～ ３ 内加完 。然后再 将温度 升至８ ℃～８ ℃ ，滴 ｈ ｈ ５ ８
加亚硫 酸氢钠 水溶液 ， １ｍ ｎ ５ ｉ 加完 ，保温 １ ｍ ｎ ５ ｉ 。然
后再将 反应 釜 中温 度 降至８ ℃～８ ℃，边搅 拌边加 ０ ３ 入玉米淀粉 ，保温４ ｍ ｎ ０ ｉ ，使其完全 糊化 ，然后 降温 至５ ０ ｏ Ｃ～６ ℃，过 滤出料 ，生产 出烂花 印花糊 。 ０
烂 花糊Ａ （ 星化 工生产 ）；烂 花剂 （ 恒 恒星化 工生
产 ）。
花一般是在涤棉交织及混 纺织物表面用强酸性物质调
浆 印花 ，经烘干、处理使 某一纤维组分破坏而形成 图
案 的印花工艺 。现在市场 上的烂花 印花 ，多用硫酸作 烂花剂 ，印花用糊料有 白糊精 、改性瓜耳豆胶等 ，市
三方 面 的缺点 ： （ ）用硫酸作烂 花剂 时，易烧 手 ， １
且残 留酸易吸收空气中的水分而相互延伸 ，造成花型
烧杯 ；五 口瓶 ；温度计 ；搅拌器 。 丙烯酸 ；丙烯酰胺 ；衣康酸；乙烯基磺酸钠 ；氨 水；玉米淀粉 ；过硫酸钾 ； 亚硫酸氢钠 ： 去离子水。 １２合成工艺过程 ． 在 有 搅 拌 器 的 五 口瓶 中 加 入 去 离 子 水 、丙 烯 酸 、丙 烯 酰 胺 、 衣 康 酸后 ，用 氨 水 中和 至ｐ 值 为 Ｈ
好 一 般
好
好
一般
差 不 好
１４涤棉织物烂花 印花糊的作用机理 ．
通 常 由耐酸 的纤 维 （ 蚕丝 、锦 纶 、涤 纶 等纤 如 维 ）与纤维素纤维 （ 如粘胶纤维、棉等交织或混纺 ）
花 型 轮 廓 清 晰 度 好 印花 炭 化 范围广１Ｏ ２～
一 般 温 度 （４ 范 围 窄 （ 能 １０ 只
中图分类号 ：Ｔ ９ ． Ｓ １４２
文献标识码 ：Ｂ
文章编号 ：１０— ３０２ １）５ ０３— ２ ０５ ９５（Ｏ２０—００９ ０
烂花织物是消费者喜 爱的纺织产 品之一 。烂花印
１ １材料与仪器 ． 织 物 ：１ ． ｔ ｘ ５ ３ 涤 棉 平纹 坯布 （ 售 ） ： ４ ６ｅ６／５ 市
外观
烂 花 糊Ａ
Ｅ一０ Ｇ ３
Ｄ－６ Ｃ５２
白色至淡黄色稠状物 乳 白色胶状物 黄色稠状物
流动性好 流动性好 流动性差
印浆状态
动力粘度 ：８ ０ ｍ ａ ｓ ２０ ｍ ａ Ｓ ０ ０ Ｐ ・～１ ００ Ｐ ・
透网性 可满足高网 目印制 渗透 性
印浆 触 变 性
高网 目一般 高网 目透 网性差 好
第４篓 ２ 月 年 ０ １５ ２
周明 棉、。印 制 与 用 日 ： 织 烂 叫 糊 叫— Ｊ 涤 物 花 。 备 应 １ 花 的 目 １ Ｈ ， 川 一
３ ９
涤棉 织物烂花印花糊 的制备 与应用
周 明 （ 辽宁恒星精细化工有限公司 辽宁 丹东 １ ０３ １ ０） ８
炭化布面颜色 棕 黄 色 深 棕 黄 色 黑 色 很 不 好 水 洗
炭 纤 洗难 化 维水 易度 很好水洗 水 洗 不 理想
酸 ，使 聚合 产物有 更好 的抱水 能力 ，减少 毛细 管效 应 ，从而达到 防渗化的效果。选用共聚物与糊化后淀
粉进行混拼 ，可使聚合产物具有优 异的耐酸效果 ，且 炭化后的印花膜硬且脆 ，有利于水洗 。
摘要 ：介 绍 了一种涤棉织物烂花印花 糊及其 制备方 法。用作涤棉织物烂花印花用。具有 印浆 流动性好 ，渗 透性强 ，花型轮廓清晰度 高，适用温度 范围广 ，水洗容 易，操作 简单等特点 ，解决 了印花厂烂花 印花过程 中出 现的许多难题 。 关键词 ：涤棉 ；烂花 ；清晰； 易洗
场上 具有代表性 的有 日本林化学公 司的Ｅ 一 ０ Ｇ ３ 产品、 国产Ｏ 一 ６ 产 品等 。用这些糊料 印花 ，主要存在 以下 Ｃ５２
Ｊ Ａ２ ６ ０ ３型 电子天 平 （ 上海天 平仪 器厂 ）； Ｒ－Ｐ ００ Ｃ Ｍ ２ ０ 型磁 棒 印花机 （ 海一 派 印染 技术有 限 上 公司 ） ；Ｒ ３ 自动烘 干 机 （ －型 台湾 ） ；Ｂ Ｏ Ｋ Ｉ Ｌ ＲＯＦＥＤ Ｄ—Ｉ Ｖ Ｉ 型粘度 计 （ 国 ）；水浴锅 ；滴液漏 斗 ；玻璃 美
２ 结果 与讨论
通 过 以上 对 比可 以看 出，与 日本林 化学 公 司的 Ｅ － ０ 品和 国产Ｄ 一 ６ 产 品等 对 比，尽管这些 天然 Ｇ ３产 Ｃ ５２ 产 品 的增 稠 能力与我 们 的产 品相 近 ，但 烂花 印花 效 果等其它 性 能不如涤 棉织 物烂花 糊 。涤 棉织 物烂 花
６ ～７ ，用 水 浴锅 升 温 至 ７ ℃ ，加 入 过 硫 酸钾 水 溶 ５ 液 。边 搅拌边 升温 ， 当反应釜 中温度 升至 ７ ℃时 ， ８
轮廓 不清晰 ； （ ）该烂花浆 印花 时容易渗化 ，使 印 ２ 花部分 的轮廓线不清晰，或与相邻 的印花浆互渗 ，破 坏花 型 的效果 ； （ ）生产过程 的温 度很难控 制 。温 ３
