下载文档原格式
烧花(烂花）印花————————————————————————————————作者：————————————————————————————————日期:ﻩ烂花印花烂花印花，亦称透明加工、腐蚀加工，日本称为碳化印花。
是由二种纤维组成的织物,其中一种纤维能被某种化学品破坏.而另一种纤维则不受影响；因此可用一种化学品调成印花色浆印花以后,经过适当的后处理，使其中一种纤维破坏，便形成特殊风格、透明格调的烂花印花织物。
我国的烂花印花织物起始由六十年代,常见的有烂花涤棉织物和烂花丝绒织物二种。
早期的棉包覆涤纶长丝纺制成包芯纱织成的坯布，经烂花印花后制得一种透明、富有凹凸感的印花产品。
还有涤棉混纺浅色烂花印花织物、花型自然、风格独特,犹如蝉翼纱,似透明非透明，绚丽多彩，晶莹突目。
随着人们生活质量的不断提高，对服饰的艺术化,个性化,越来越追求，已在传统的烂花印花基础上有所发展,有所创新。
近年来,烂花服装衣片印花发展很快。
像棉与尼纶的针织外衣经烂花印花后，透明的花型中衬托出内层的色泽,富有立体感,高雅别致。
像粘胶与尼纶制成的针织烂花织物,做成高雅内衣内裤,吸湿透气性好,充分体现了女性的魅力,很受消费者青睐,获得了可观的经济效益。

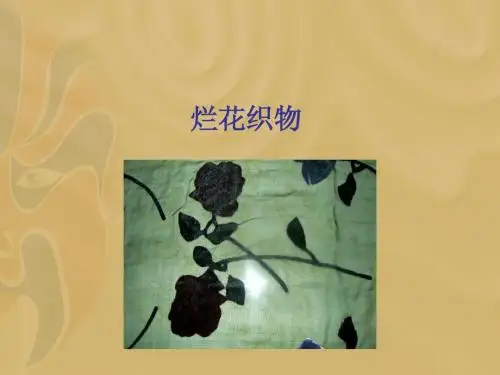

烂花面料知识大全烂花织物生产工艺技术及染整加工烂花织物，又称凸花布，是一种新型织物。
该织物主要特点是具有透明、凹凸的花纹，烂花部分近似绢筛网，凸花部分近似料花丝绒，因此,它具有花型新颖、轻薄透明、花纹突出、轮廓清晰、手感滑爽的外观特征,类似于工艺美术品,颇受国内外用户和消费者好评，它是我国纺织出口产品中,受到国际市场欢迎的品种之一。
目前烂花织物主要用作装饰用布,如星级宾馆、高级饭店、贵宾接待室、飞机、火车、轮船以及居室装饰等用的台布、窗帘、座套、床罩、枕套以及夏季服装、手帕等。
本文就烂花织物生产中有关工艺技术方面的问题论述如下:一、烂花织物生产的基本原理烂花织物生产的基本原理主要是利用两种纤维不同的耐酸牢度的化学性能，经过混纺或纺成包芯纱,作经纬纱织成烂花织物坯布，再经过印染工序在酸液中进行烂花处理加工，使不耐酸的那部分纤维被溶解烂掉,即成为凹凸分明、轻薄透明、花纹清晰、新颖别致的烂花织物。

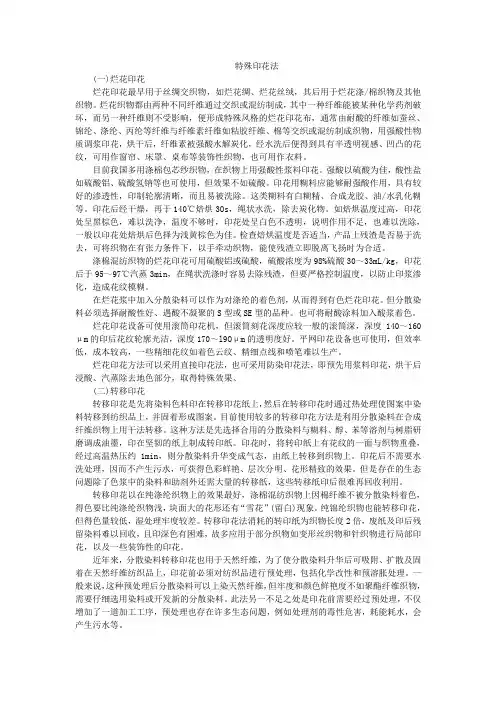

特殊印花法(一)烂花印花烂花印花最早用于丝绸交织物，如烂花绸、烂花丝绒，其后用于烂花涤/棉织物及其他织物。
烂花织物都由两种不同纤维通过交织或混纺制成，其中一种纤维能被某种化学药剂破坏，而另一种纤维则不受影响，便形成特殊风格的烂花印花布，通常由耐酸的纤维如蚕丝、锦纶、涤纶、丙纶等纤维与纤维素纤维如粘胶纤维、棉等交织或混纺制成织物，用强酸性物质调浆印花，烘干后，纤维素被强酸水解炭化，经水洗后便得到具有半透明视感、凹凸的花纹，可用作窗帘、床罩、桌布等装饰性织物，也可用作衣料。
目前我国多用涤棉包芯纱织物，在织物上用强酸性浆料印花。
强酸以硫酸为佳，酸性盐如硫酸铝、硫酸氢钠等也可使用，但效果不如硫酸。
印花用糊料应能够耐强酸作用，具有较好的渗透性，印制轮廓清晰，而且易被洗除。
这类糊料有白糊精、合成龙胶、油/水乳化糊等。
印花后经干燥，再于140℃焙烘3Os，绳状水洗，除去炭化物。
如焙烘温度过高，印花处呈黑棕色，难以洗净，温度不够时，印花处呈白色不透明，说明作用不足，也难以洗除，一般以印花处焙烘后色择为浅黄棕色为佳。
检查焙烘温度是否适当，产品上残渣是否易于洗去，可将织物在有张力条件下，以手牵动织物，能使残渣立即脱离飞扬时为合适。
涤棉混纺织物的烂花印花可用硫酸铝或硫酸，硫酸浓度为98%硫酸30～33mL/kg，印花后于95～97℃汽蒸3min，在绳状洗涤时容易去除残渣，但要严格控制温度，以防止印浆渗化，造成花纹模糊。
在烂花浆中加入分散染料可以作为对涤纶的着色剂，从而得到有色烂花印花。
但分散染料必须选择耐酸性好、遇酸不凝聚的S型或SE型的品种。
也可将耐酸涂料加入酸浆着色。
烂花印花设备可使用滚筒印花机，但滚筒刻花深度应较一般的滚筒深，深度140～160μm的印后花纹轮廓光洁，深度170～l9Oμm的透明度好。
平网印花设备也可使用，但效率低，成本较高，一些精细花纹如着色云纹、精细点线和喷笔难以生产。
烂花印花方法可以采用直接印花法，也可采用防染印花法，即预先用浆料印花，烘干后浸酸、汽蒸除去地色部分，取得特殊效果、(二)转移印花转移印花是先将染料色料印在转移印花纸上，然后在转移印花时通过热处理使图案中染料转移到纺织品上，并固着形成图案。

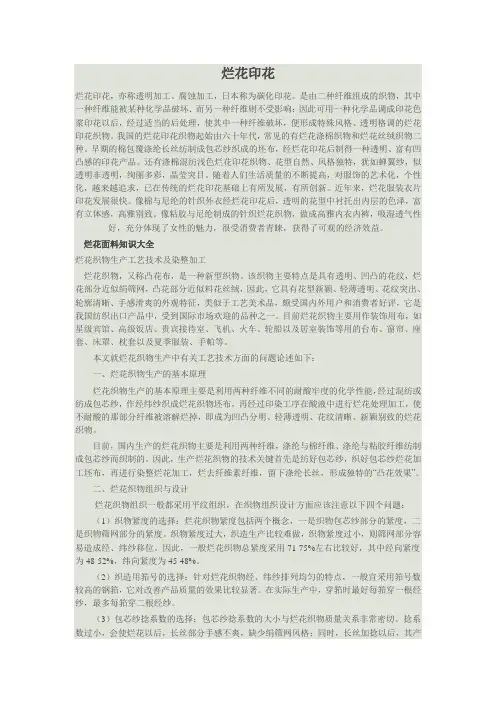

烂花印花烂花印花，亦称透明加工、腐蚀加工，日本称为碳化印花。
是由二种纤维组成的织物，其中一种纤维能被某种化学品破坏．而另一种纤维则不受影响；因此可用一种化学品调成印花色浆印花以后，经过适当的后处理，使其中一种纤维破坏，便形成特殊风格、透明格调的烂花印花织物。
我国的烂花印花织物起始由六十年代，常见的有烂花涤棉织物和烂花丝绒织物二种。
早期的棉包覆涤纶长丝纺制成包芯纱织成的坯布，经烂花印花后制得一种透明、富有凹凸感的印花产品。
还有涤棉混纺浅色烂花印花织物、花型自然、风格独特，犹如蝉翼纱，似透明非透明，绚丽多彩，晶莹突目。
随着人们生活质量的不断提高，对服饰的艺术化，个性化，越来越追求，已在传统的烂花印花基础上有所发展，有所创新。
近年来，烂花服装衣片印花发展很快。
像棉与尼纶的针织外衣经烂花印花后，透明的花型中衬托出内层的色泽，富有立体感，高雅别致。
像粘胶与尼纶制成的针织烂花织物，做成高雅内衣内裤，吸湿透气性好，充分体现了女性的魅力，很受消费者青睐，获得了可观的经济效益。
烂花面料知识大全烂花织物生产工艺技术及染整加工烂花织物，又称凸花布，是一种新型织物。
该织物主要特点是具有透明、凹凸的花纹，烂花部分近似绢筛网，凸花部分近似料花丝绒，因此，它具有花型新颖、轻薄透明、花纹突出、轮廓清晰、手感滑爽的外观特征，类似于工艺美术品，颇受国内外用户和消费者好评，它是我国纺织出口产品中，受到国际市场欢迎的品种之一。
目前烂花织物主要用作装饰用布，如星级宾馆、高级饭店、贵宾接待室、飞机、火车、轮船以及居室装饰等用的台布、窗帘、座套、床罩、枕套以及夏季服装、手帕等。
本文就烂花织物生产中有关工艺技术方面的问题论述如下：一、烂花织物生产的基本原理烂花织物生产的基本原理主要是利用两种纤维不同的耐酸牢度的化学性能，经过混纺或纺成包芯纱，作经纬纱织成烂花织物坯布，再经过印染工序在酸液中进行烂花处理加工，使不耐酸的那部分纤维被溶解烂掉，即成为凹凸分明、轻薄透明、花纹清晰、新颖别致的烂花织物。
烧花(烂花)印花烂花印花烂花印花，亦称透明加工、腐蚀加工，日本称为碳化印花。
是由二种纤维组成的织物，其中一种纤维能被某种化学品破坏．而另一种纤维则不受影响；因此可用一种化学品调成印花色浆印花以后，经过适当的后处理，使其中一种纤维破坏，便形成特殊风格、透明格调的烂花印花织物。
我国的烂花印花织物起始由六十年代，常见的有烂花涤棉织物和烂花丝绒织物二种。
早期的棉包覆涤纶长丝纺制成包芯纱织成的坯布，经烂花印花后制得一种透明、富有凹凸感的印花产品。
还有涤棉混纺浅色烂花印花织物、花型自然、风格独特，犹如蝉翼纱，似透明非透明，绚丽多彩，晶莹突目。
随着人们生活质量的不断提高，对服饰的艺术化，个性化，越来越追求，已在传统的烂花印花基础上有所发展，有所创新。
近年来，烂花服装衣片印花发展很快。
像棉与尼纶的针织外衣经烂花印花后，透明的花型中衬托出内层的色泽，富有立体感，高雅别致。
像粘胶与尼纶制成的针织烂花织物，做成高雅内衣内裤，吸湿透气性好，充分体现了女性的魅力，很受消费者青睐，获得了可观的经济效益。
烂花面料知识大全烂花织物生产工艺技术及染整加工烂花织物，又称凸花布，是一种新型织物。
该织物主要特点是具有透明、凹凸的花纹，烂花部分近似绢筛网，凸花部分近似料花丝绒，因此，它具有花型新颖、轻薄透明、花纹突出、轮廓清晰、手感滑爽的外观特征，类似于工艺美术品，颇受国内外用户和消费者好评，它是我国纺织出口产品中，受到国际市场欢迎的品种之一。
目前烂花织物主要用作装饰用布，如星级宾馆、高级饭店、贵宾接待室、飞机、火车、轮船以及居室装饰等用的台布、窗帘、座套、床罩、枕套以及夏季服装、手帕等。
本文就烂花织物生产中有关工艺技术方面的问题论述如下：一、烂花织物生产的基本原理烂花织物生产的基本原理主要是利用两种纤维不同的耐酸牢度的化学性能，经过混纺或纺成包芯纱，作经纬纱织成烂花织物坯布，再经过印染工序在酸液中进行烂花处理加工，使不耐酸的那部分纤维被溶解烂掉，即成为凹凸分明、轻薄透明、花纹清晰、新颖别致的烂花织物。

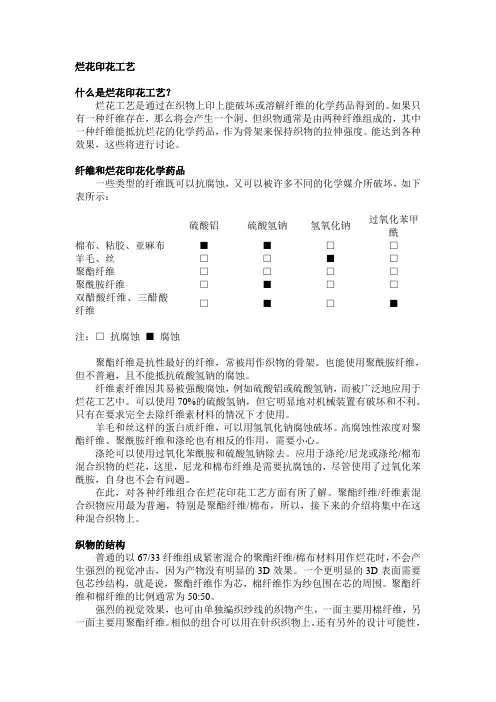

烂花印花工艺什么是烂花印花工艺？烂花工艺是通过在织物上印上能破坏或溶解纤维的化学药品得到的。
如果只有一种纤维存在，那么将会产生一个洞。
但织物通常是由两种纤维组成的，其中一种纤维能抵抗烂花的化学药品，作为骨架来保持织物的拉伸强度。
能达到各种效果，这些将进行讨论。
纤维和烂花印花化学药品一些类型的纤维既可以抗腐蚀，又可以被许多不同的化学媒介所破坏，如下表所示：注：□ 抗腐蚀 ■ 腐蚀聚酯纤维是抗性最好的纤维，常被用作织物的骨架。
也能使用聚酰胺纤维，但不普遍，且不能抵抗硫酸氢钠的腐蚀。
纤维素纤维因其易被强酸腐蚀，例如硫酸铝或硫酸氢钠，而被广泛地应用于烂花工艺中。
可以使用70%的硫酸氢钠，但它明显地对机械装置有破坏和不利。
只有在要求完全去除纤维素材料的情况下才使用。
羊毛和丝这样的蛋白质纤维，可以用氢氧化钠腐蚀破坏。
高腐蚀性浓度对聚酯纤维、聚酰胺纤维和涤纶也有相反的作用，需要小心。
涤纶可以使用过氧化苯酰胺和硫酸氢钠除去。
应用于涤纶/尼龙或涤纶/棉布混合织物的烂花，这里，尼龙和棉布纤维是需要抗腐蚀的，尽管使用了过氧化苯酰胺，自身也不会有问题。
在此，对各种纤维组合在烂花印花工艺方面有所了解。
聚酯纤维/纤维素混合织物应用最为普遍，特别是聚酯纤维/棉布，所以，接下来的介绍将集中在这种混合织物上。
织物的结构普通的以67/33纤维组成紧密混合的聚酯纤维/棉布材料用作烂花时，不会产生强烈的视觉冲击，因为产物没有明显的3D 效果。
一个更明显的3D 表面需要包芯纱结构，就是说，聚酯纤维作为芯，棉纤维作为纱包围在芯的周围。
聚酯纤维和棉纤维的比例通常为50:50。
强烈的视觉效果，也可由单独编织纱线的织物产生，一面主要用棉纤维，另一面主要用聚酯纤维。
相似的组合可以用在针织织物上。
还有另外的设计可能性， 硫酸铝 硫酸氢钠 氢氧化钠 过氧化苯甲酰棉布、粘胶、亚麻布 ■ ■ □ □羊毛、丝 □ □ ■ □聚酯纤维 □ □ □ □聚酰胺纤维 □ ■ □□ 双醋酸纤维、三醋酸纤维□ ■ □ ■就是棉纤维或粘胶纤维作为绒毛，背面用聚酯纤维做骨架的起绒织物。
