配电箱(盘)技术交底

一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。

2、安装配电箱所需的木砖及铁件巳预埋。

3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。

4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。

暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。

5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。

（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。

低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。

2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。

低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。

3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。

然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于 1.5mm,且不得用阻燃型塑料板做二层底板。

各种断路器进行外观检验,调整及操作试验。

4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。

2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

（二）低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。

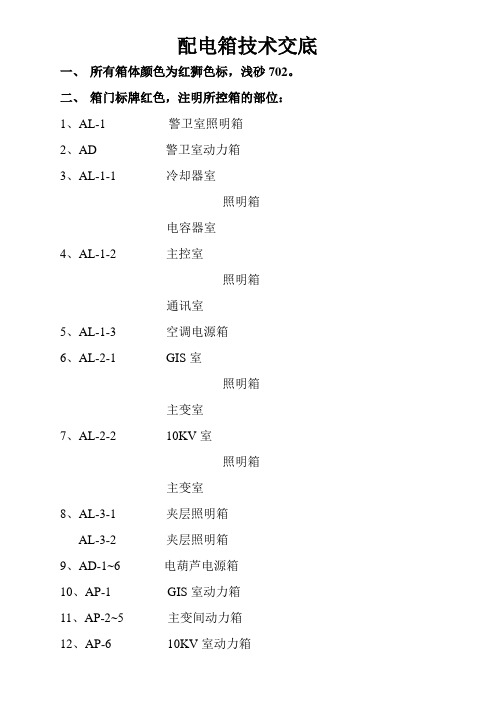

配电箱技术交底一、所有箱体颜色为红狮色标，浅砂702。

二、箱门标牌红色，注明所控箱的部位：1、AL-1 警卫室照明箱2、AD 警卫室动力箱3、AL-1-1 冷却器室照明箱电容器室4、AL-1-2 主控室照明箱通讯室5、AL-1-3 空调电源箱6、AL-2-1 GIS室照明箱主变室7、AL-2-2 10KV室照明箱主变室8、AL-3-1 夹层照明箱AL-3-2 夹层照明箱9、AD-1~6 电葫芦电源箱10、AP-1 GIS室动力箱11、AP-2~5 主变间动力箱12、AP-6 10KV室动力箱13、AP-7 通讯室动力箱14、AP-8 所内盘全动力箱15、AT-1 消防电源箱16、AT-2 污水泵电源箱17、直直流照明箱18、电话电话组线箱19、AT4-AT5 风机电源柜20、K1 电容器室风机控制箱1＃~4＃21、K2 主控室风机控制箱主控室、通讯室22、K3~6 冷却器室风机控制箱1＃~12＃23、K7 10KV室风机控制箱10KV室、所内盘室、走道24、K8 夹层风机控制箱1＃~4#25、K14 GIS室风机控制箱26、K15 主变间风机控制箱1＃~4＃27、通风集中控制屏注明控制房间28、消防模块箱三、开关箱尺寸：（mm）1、K8风机控制箱宽750 厚2502、其他风机控制箱、模块箱宽750 厚2203、照明箱宽450 厚2204、污水泵箱300×300×200 AT-25、接线箱550×550×250 3个360×360×250 3个280×280×250 3个6、卷帘门箱150×150×150 3个7、局部等电位箱待定四、箱后加网。

交底人：接交人：时间：。

一、交底目的为确保配电箱在移动过程中的安全，避免发生安全事故，特进行本次安全技术交底。

二、交底对象所有参与配电箱移动的施工人员、管理人员及相关部门人员。

三、交底内容1. 安全意识教育（1）加强施工人员的安全意识，提高对配电箱移动安全风险的认识。

（2）明确配电箱移动过程中可能存在的安全隐患，确保施工人员掌握安全操作规程。

2. 施工准备（1）对配电箱进行全面的检查，确保其完好无损，具备移动条件。

（2）准备必要的移动工具和设备，如吊车、叉车、平板车等。

（3）确认移动路线，确保路线畅通无阻，避开危险区域。

3. 移动前的安全措施（1）切断配电箱的电源，确保配电箱内无带电体。

（2）在配电箱周围设置警示标志，提醒过往人员注意安全。

（3）对参与移动人员进行安全培训，确保其掌握安全操作技能。

4. 移动过程中的安全操作（1）严格按照操作规程进行配电箱的移动，严禁违规操作。

（2）使用吊车、叉车等设备时，必须确保设备完好，操作人员具备相关资质。

（3）移动过程中，加强现场管理，确保人员、设备安全。

（4）在移动过程中，注意保持配电箱的稳定，防止发生倾斜、坠落等事故。

5. 移动后的安全措施（1）移动完成后，对配电箱进行检查，确保其恢复正常运行状态。

（2）恢复配电箱的电源，确保用电设备正常运行。

（3）清理现场，消除安全隐患。

6. 应急处理（1）在移动过程中，如发现异常情况，应立即停止操作，并采取相应的应急措施。

（2）遇到紧急情况，立即启动应急预案，确保人员、设备安全。

四、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握安全操作规程。

2. 施工过程中，严格执行安全技术交底要求，确保配电箱移动安全。

3. 施工单位应加强对施工人员的安全管理，定期进行安全检查，确保施工安全。

五、总结本次配电箱移动安全技术交底旨在提高施工人员的安全意识，确保配电箱移动过程中的安全。

请各位施工人员认真学习，严格遵守安全操作规程，共同保障施工安全。

完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。

二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。

２、接地电阻应符合规定要求，接地电阻不得大于4Ω。

３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。

４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。

５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。

三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。

２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。

３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。

４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。

技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。

2.安装配电箱所需的木砖及铁件已预埋。

3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。

4.安装暗装配电箱箱体墙面的抹灰应全部完成。

安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。

明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。

5.配电箱安装位置的土建装修应全部完成。

二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。

2.动力、照明配电箱、低压柜等产品合格证应备齐。

不同厂家、不同规格的合格证应各备一张。

一、交底目的为确保一级配电箱安装、运行和维护过程中的安全，防止事故发生，特制定本安全技术交底。

二、交底内容1. 人员要求- 施工人员必须持证上岗，具备相应的电工操作技能。

- 施工前，应进行安全教育和技能培训，了解本工程的安全技术要求。

2. 现场环境- 施工现场应保持整洁，无关人员不得进入施工区域。

- 配电箱安装位置应满足安全操作和巡视检查的要求。

3. 配电箱选型及安装- 配电箱应符合国家标准，具备良好的绝缘性能和防潮、防尘功能。

- 安装前，应对配电箱进行检查，确保无损坏、变形等情况。

- 配电箱应安装在稳固的支架上，支架与地面垂直，确保配电箱稳定可靠。

- 配电箱底座与地面距离应满足操作要求，一般不低于1.3米。

4. 线路敷设- 线路敷设应遵循安全、合理、美观的原则。

- 线路应采用绝缘导线，导线截面应符合设计要求。

- 线路敷设时，应避免交叉、重叠和扭曲，确保线路畅通。

- 线路接头应牢固，绝缘良好，并采取防水、防潮措施。

5. 电器设备安装- 电器设备应符合国家标准，具备良好的绝缘性能和防护功能。

- 安装前，应对电器设备进行检查，确保无损坏、变形等情况。

- 电器设备应安装在配电箱内，并与线路连接牢固。

- 电器设备应按照电气原理图进行接线，确保接线正确、可靠。

6. 接地保护- 配电箱应设置可靠的接地保护装置，接地电阻应符合设计要求。

- 接地线应采用绝缘导线，并连接牢固。

- 接地线应定期检查，确保接地良好。

7. 操作规程- 施工人员应严格遵守操作规程，不得擅自改变设备参数和接线方式。

- 操作前，应检查设备状态，确认安全后方可进行操作。

- 操作过程中，应保持警惕，防止误操作和触电事故。

三、注意事项1. 施工过程中，应严格按照安全技术交底执行，确保施工安全。

2. 施工现场应配备必要的安全防护用品，如安全帽、绝缘手套、绝缘鞋等。

3. 施工人员应定期进行体检，确保身体健康。

4. 施工完成后，应进行验收，确保配电箱安装、运行符合安全要求。

配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。

不应选用木板材料。

2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。

安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。

3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。

4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。

5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。

二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。

2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱——分配电箱——开关箱；停电时应是：开关箱——分配电箱——总配电箱。

3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。

4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、维修一般宜半个月一次，检查和维护必须有记录。

5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。

6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。

一、工程概况1. 工程名称：[配电箱工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 施工单位：[施工单位名称]5. 施工负责人：[施工负责人姓名]二、施工安全注意事项1. 施工人员必须经过专业培训，取得相关操作资格证书后方可上岗。

2. 施工现场必须设置明显的安全警示标志，提醒施工人员注意安全。

3. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

4. 施工现场应保持整洁，通道畅通，不得堆放杂物。

5. 施工人员应遵守操作规程，严禁违章作业。

三、配电箱安装要求1. 配电箱应安装在干燥、通风、无腐蚀性气体和蒸汽的场所。

2. 配电箱底边距地面高度应不低于1.2米，操作面宽度应不小于0.8米。

3. 配电箱的接地应可靠，接地电阻不大于4Ω。

4. 配电箱内电缆敷设应整齐、牢固，不得有接头，电缆应按规定敷设。

5. 配电箱内电器设备安装应牢固，接线正确，不得松动。

6. 配电箱内应设置漏电保护装置，漏电动作电流不大于30mA，动作时间不大于0.1秒。

四、施工安全技术措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工人员应严格遵守操作规程，严禁违章作业。

4. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

5. 施工现场应保持整洁，通道畅通，不得堆放杂物。

6. 施工人员应熟悉施工图纸，了解工程概况，掌握施工技术要求。

7. 施工过程中应定期检查电气设备，确保其正常运行。

8. 施工过程中应加强现场管理，防止发生安全事故。

五、应急措施1. 发生触电事故时，立即切断电源，并立即进行现场急救。

2. 发生火灾事故时，立即报警，并采取有效措施进行灭火。

3. 发生高空坠落事故时，立即采取措施，防止事故扩大。

六、施工验收1. 施工单位应严格按照设计要求和技术规范进行施工。

2. 施工单位应确保工程质量，确保配电箱安全可靠。

配电箱技术交底配电箱技术交底一、背景概述配电箱是电力系统中的重要设备，用于接收电源供电并将电能分配给各个终端设备，以满足电能的合理利用和管理需要。

配电箱技术交底旨在明确配电箱的各项技术要求和使用注意事项，确保工作人员安全操作和设备正常运行。

二、配电箱分类及特点1. 按安装方式分类：墙壁式、底座式、悬挂式等。

2. 按用途分类：低压配电箱、公用配电箱、户用配电箱等。

3. 特点：安全可靠、实用美观、维护方便、灵活性高。

三、选择与安装1. 根据负荷需求选择适当的配电箱，考虑额定电流、电压和负荷类型。

2. 安装时应满足一定的安装条件，如通风良好、远离易燃易爆物品等。

3. 配电箱应稳固安装，合理布置线路，确保线路清晰易于维护。

四、设计要求1. 配电箱内应设置完备的过载保护、短路保护和漏电保护等装置。

2. 配电箱应符合国家相关标准和规定，保证产品的质量和安全性。

3. 设计时要考虑电能管理和节能设计，提高电能利用效率。

五、操作注意事项1. 操作人员必须具备一定的电气知识和操作技能，严禁非专业人士随意操作。

2. 操作时应先切断相应的电源，避免电流漏电事故的发生。

3. 操作人员必须严格按照操作规程进行操作，不得随意改动开关、插座等设备。

六、配电箱维护1. 定期检查和清理配电箱设备及周边环境，确保设备正常运行。

2. 配电箱设备在使用一段时间后要进行维护，如紧固螺栓、检查连接等。

3. 发现问题及时进行处理，配电箱设备需要专业人员及时修复。

七、安全预防措施1. 配电箱设备应设置在有限的区域内，并防止未经授权的人员进入。

2. 定期进行安全检查，避免潜在的安全隐患。

3. 操作人员应经常参加相关培训，提高对安全的认识和应对能力。

八、应急处理1. 发生紧急情况时，应立即切断配电箱电源，并采取相应的措施进行处理。

2. 在故障排除后，必须查明原因并做好相应的记录。

九、培训与考核1. 新员工必须经过配电箱技术交底培训，并通过考核后方可上岗。
