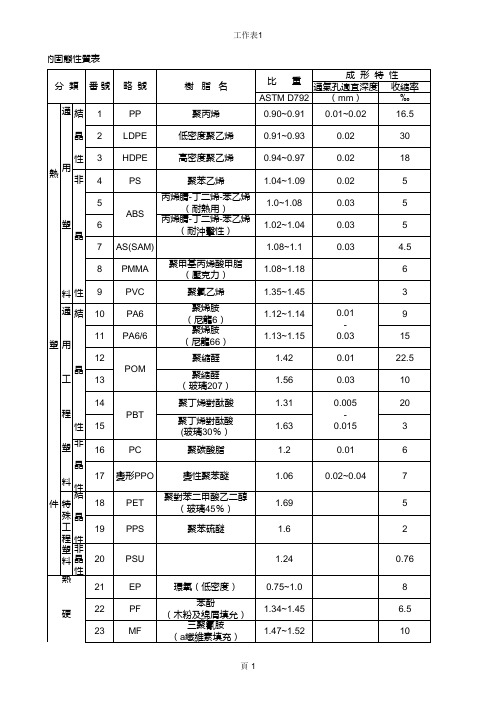

模具设计常用基本知识，你懂得几个？1、常用塑胶工程材料及收缩率？ABS:0.5%(超不碎胶)pc:0.5%（防弹玻璃胶）PMMa:0.5%：（有机玻璃）pe:2%聚乙烯PS:0.5%(聚苯乙稀)pp:2%(百折软胶)PA：2%（尼龙）PVC：2%（聚氯乙烯）POM:2%(塞钢)ABS+PC：0.4%PC+ABS ：0.5%工程材料： ABS PC PE POM PMMA PP PPO PS PET2、模具分为那几大系统？浇注→顶出→冷却→成型→排气3、在做模具设计过程中应注意哪些问题？1、壁厚应尽量均匀一致，脱模斜度要足够大。
2、过渡部分应逐步，圆滑过渡、防止有尖角。
3、浇口。
流道尽可能宽大，粗短，且应根据收缩冷凝过程设置浇口位置，必要时应加冷料井。
4、模具表面应光洁，粗糙度低（最好低0.8）5、排气孔，槽必须足够，以及时排出空气和熔体中的气体。
6、除PET外，壁厚不要太薄，一般不得小于1mm.4、塑胶件常出现的瘕疵？缺胶→披风→气泡→缩水→熔接痕→黑点→条纹→翘起→分层→脱皮5、常用的塑胶模具钢材？45# S50c 718 738 718H738H P20 2316 8407 H13NAK80 NAK55 S136 S136H SKD616、高镜面抛光用哪种纲材？常用高硬热处理钢材，例如：SKD61、8407、S1367、模架有那些结构？面板→A板→B板→方铁→导柱→顶针板→顶针固定板→底板8、分型面的基本形式有哪些？平直→倾斜→曲面→垂直→弧面9、在UG中如何相互隐藏？ctrL+B或ctrL+shift+B10、模具加工机械设备有哪些？电脑锣→车床→铣床→磨床→钻床11、什么是2D，什么是3D？D的英文是：Dimension(线度、维)的字头，2D是指二维平面，3D是指三维空间，在模具部分，2D通常是指平面图即CAD图，3D 通常指立体图。
12、pro/e的默认精度是多少？UG默认精度是多少？pro/e默认精度为：0.0012MM，UG默认精度为：0.0254MM。
常用塑料燃烧鉴别方法塑料材料特性塑料材料特性什么是塑料？塑料是在一定条件下，一类具有可塑性的高分子材料的通称，一般按照它的热熔性把它们分成：热固性塑料和热塑性塑料。
它是世界三大有机高分子材料之一（三大高分子材料是塑料，橡胶，纤维）。
塑料的英文名是plastic，俗称：塑胶。
塑料的种类繁多，工艺繁多，本材料只介绍一点注塑用的塑料材料。
为什么有人称塑料为树脂人类最早认识的高分子材料都是树皮割破后流出的液体的提取物，呈粘稠状，也就是说它是树中提取的脂。
因此，目前仍然有很多人把这种高分子材料叫树脂。
但随着现代化工工业的发展，现在所用的高分子材料都是石油化工产品或石油化工的副产品或石油合成产品。
现代的塑料已经不是树中提取物了，而是石化产品。
塑料的本色和牌号一般的塑料合成以后，从合成塔出来，都是面粉状的粉末，不能用来直接生产产品，这就是人们常说的从树汁中提取出脂的成份是一样的，也称为树脂，也叫粉料，这是一种纯净的塑料，它流动性差，热稳定性低，易老化分解，不耐环境老化；因此，人们为了改善以上缺陷，在树脂粉中加入热稳定剂，抗老化剂，抗紫外光剂，加入增塑剂增加它的流动性，生产出适应各种加工工艺的，有特殊性能的，不同牌号的塑料品种。
所以，同一种塑料品种有很多牌号，如：ABS就有注塑级的，有挤出级的，有电镀级的，有高刚性的，有很大柔韧性的，等，这才是目前人们普遍所使用的塑料，它们都经过造粒，都是颗粒料。
目一种牌号的塑料，适应目一种工艺，或注塑，或挤出，或压延，或吸塑等塑料的分子结构一般塑料的分子结构，都是线性的高分子链或带支链的高分子链段，有结晶和非结晶两种，塑料材料的性能与其结晶性能有很大的关系，与其分子结构有很大的关系，也与其组成的元素有很大的关系，一般来说，塑料的结晶率越大，其透光性就越差；带脂基的，带氨基的，带醇基的，比较易吸水，比较容易因水的作用分解，加工时，也比较难烘干；带烯烃基的，塑料的柔性就好，带苯环的，塑料比较刚硬。
常见塑胶材料的成型特性介绍：聚苯乙烯（PS）1.无定形料，吸湿性小，不易分解，性脆易裂，热膨胀系数大，易产生内应力.2.流动性较好，溢边值0.03MM左右，防止出飞边.3.塑件壁厚应均匀，不宜有嵌件，（如有嵌件应预热），缺口，尖角，各面应圆滑连接.4.可用螺杆或柱塞式注射机加工，喷嘴可用直通式或自锁式.5.宜用高料温、模温、低注射压力，延长注射时间有利于降低于内应力，防止缩孔，变形（尤其对厚壁塑件），但料温高易出银丝，料温低或脱模剂多则透明性差.6.可采用各种形式浇口，浇口与塑件应圆弧连接，防止去除浇口损坏塑件，脱模斜度宜取2度以上，顶出均匀以防止脱模不良发生开裂、变形，可用热浇道结构。
聚乙烯（低压）(PE) 1.结晶料，吸湿性小。
2.流动性极好，溢边值0.02mm左右，流动性对压力变化敏感。
3.可能发生熔融破裂，与有机溶剂接触可发生开裂。
4.加热时间长则发生分解、烧伤。
5.冷却速度慢，因此必须充分冷却，宜设冷料穴，模具应有冷却系统。
6.收缩率范围大，收缩值大、方向性明显，易变形、翘曲，结晶度及模具冷却条件对收缩率影响大，应控制模温，保持冷却均匀，稳定。
7.宜用高压注射，料温均匀，填充速度应快，保压充分。
8.不宜用直接浇口，易增大内应力，或产生收缩不匀，方向性明显增大变形，应注意选择进料口位置，防止产生缩孔变形。
9.质软易脱模，塑件有浅的侧凹槽时可强行脱模。
聚氯乙烯（硬质）(PVC)1.无定形料，吸湿性小，但为了提高流动性，防止发生气泡则宜先干燥。
2.流动性差，极易分解，特别在高温下与钢、铜金属接触更易分解，分解温度为200℃，分解时有腐蚀及刺激气体。
3.成形温度范围小，必须严格控制料温。
4.用螺杆式注射机及直通喷嘴，孔径宜大，以防止死角滞料，滞料必须及时处理清除。
5.模具浇注系统应粗短，浇品截面宜大，不得有死角滞料，模具应冷却，其表面应镀铬。
聚丙烯(PP)1.结晶性料，吸湿性小，可能发生熔融破裂，长期与热金属接触易发生分解。
模具设计与制造（第二版）李集仁翟建军编著西安电子科技大学出版社2010表7-20 常用材料分类和公差等级选用表7-21 国家标准塑件尺寸公差（GB/T14486-1993）单位mm表7-22 塑件与模具公差精度等级间的对应关系分型面的选择（1）符合塑件脱模的基本要求，分型面位置应设在塑件脱模方向最大的投影边缘部位;(2) 分型线不影响塑件外观;(3) 确保塑件留在动模一侧;(4) 确保塑件质量;(5) 分型面选择应尽量避免形成侧孔、侧凹;(6) 满足模具的锁紧要求;(7) 合理安排浇注系统，特别是浇口位置;(8) 有利于模具加工。
ABS塑料由于具有较大的机械强度和良好的综合性能，在塑胶产品制造、电子工业、机械工业和建筑材料等工业中占有重要的地位，塑胶产品制造中需要电镀的塑料装饰件一般采用ABS塑料。
ABS通称丙烯腈-丁二烯-苯乙烯三元共聚物，是由丙烯腈、丁二烯、苯乙烯三种单体共聚而成。
由于三种单体的比例不同，可有不同性能和熔融温度，ABS 如与其他塑料或添加剂共混，则更可扩大至不同用途和性能的ABS，如抗冲级、耐热级、阻燃级、透明级、增强级、电镀级等，塑胶产品制造中一般采用到电镀级。
ABS的流动性介于PS与PC之间，其流动性与注射温度和压力都有关系，其中注射压力的影响稍大，因此成型时常采用较高的注射压力以降低熔体黏度，提高充模性能。
ABS注塑性能：一般的ABS熔点为170℃左右，分解温度为260℃；注塑温度的可调区间比较大。
注塑时，一般使用温度为180～240℃；因为橡胶成分的存在，它吸收少量水分，生产时，需烘干，可用80～90℃烘干1～2h即可；同时，由于橡胶成分的存在，热稳定性差，它比较易分解，注塑时，原料不要在料筒内停留太长时间；熔体黏度比PS大，但浇口和流道一般，也能充满制品；制品易带静电，表面易吸尘埃。
收缩率为5‰；溢边值为0.05mm。
(1)ABS塑料的干燥ABS塑料的吸湿性和对水分的敏感性较大，在加工前进行充分的干燥和预热，不单能消除水汽造成的制品表面烟花状泡带、银丝，而且还有助于塑料的塑化，减少制件表面色斑和云纹。
塑料注塑工艺标准1、PP塑料制品：1.1概述：聚丙烯，英文简称PP，为一种白色蜡状材料，密度0.90g/cm3。
PP具有良好的电性能和化学稳定性，其机械性能、耐热性均高于PE，经过增强的PP可用做工程材料。
PP成纤性好，耐疲劳性好，用其制成的铰链几十万次不断；PP低温冲击性不好，成型收缩率大，产品精度不高。
1.2加工：1.2.1成型特性：1.2.1.1结晶性料，吸湿性小，可能发生熔融破裂，长期与热金属接触易发生分解。
1.2.1.2流动性极好，溢边值0.03mm左右。
1.2.1.3冷动速度快，浇注系统及冷却系统应散热缓慢。
1.2.1.4成型收缩范围大，收缩率大，易发生缩孔、凹痕、变形、方向性强。
1.2.1.5注意控制成型温度，料温低方向性明显，尤其是低温高压时更明显，模温低于50℃以下塑件不光泽，易发生熔接不良、流痕；90℃以上时易发生翘曲、变形。
1.2.1.6塑件应壁厚均匀，避免缺口、尖角，以避免应力集中。
1.2.1.7注塑模及注塑制品：A、最小脱模斜度30’---1°。
B、最小壁厚0.85mm。
C、流程与壁厚的关系： ,其中t为壁厚(mm),l为流程(mm)。
D、塑件转接处均应有不小于0.5---1mm的圆角。
E、塑件壁厚应尽可能均匀一致，以防制品结构缩水和翘曲、变形。
1. 3注塑工艺条件：1.2.3.1干燥温度和时间：封袋PP无须干燥即可注塑，预热温度和时间：80---100℃/1---2h。
1.2.3.2料筒温度：200---230℃。
1.2.3.3射嘴温度：180---190℃。
1.2.3.4模温：20---60℃。
1.2.3.5注射压力：≤69---98Mpa1.2.3.6注射时间（包括保压时间）：≤20---60S。
1.2.3.7冷却时间：≤20---90S。
1.2.3.8螺杆转速：≤80rpm。
2、PE塑料制品：2.1概述：聚乙烯，英文简称PE，有低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）及线性低密度聚乙烯（LLDPE）三种。
