第15章 电流和电路 易错题精选

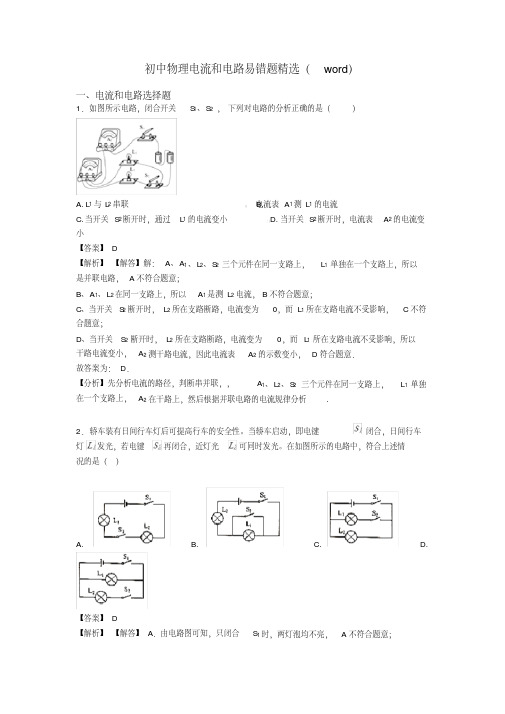

初中物理电流和电路易错题精选（word）一、电流和电路选择题1．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）电流表A1测L1的电流A. L1与L2串联B.C. 当开关S2断开时，通过L1的电流变小D. 当开关S2断开时，电流表A2的电流变小【答案】D【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，A不符合题意；B、A1、L2在同一支路上，所以A1是测L2电流，B不符合题意；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，D符合题意．故答案为：D．【分析】先分析电流的路径，判断串并联，，A1、L2、S2三个元件在同一支路上，L1 单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析.2．轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。

在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．3．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为： D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.4．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．5．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

人教版2023初中物理九年级物理全册第十五章电流和电路易错题集锦单选题1、2022冬奥会闭幕式，通过丰富的科技手段和艺术化诠释，以简约风格展现了中国式的浪漫。

如图所示梦幻五环缓缓升起，雪花火炬台缓缓降落。

当电源开关S1闭合时舞台灯亮起，当按下开关S2时，电动机才能启动控制火炬头降落；若舞台灯不亮，电动机也不能启动。

下列电路设计符合上述要求的是（）A．B．C．D．答案：CA．观察电路图，电动机、灯泡、开关S1是串联的，开关S2和它们是并联的，当电源开关S1闭合时舞台灯亮起，电动机也启动，当按下开关S2时，舞台灯与电动机被短路，电动机不能启动，这与题意不符合，故A不符合题意；B．观察电路图，电动机、灯泡、开关S1、开关S2是串联的，当电源开关S1闭合时，舞台灯不能亮，这与题意不符合，故B不符合题意；C．观察电路图，开关S1接在干路中，开关S2和电动机串联，然后它们再和舞台灯并联，当电源开关S1闭合时舞台灯亮起，当按下开关S2时，电动机才能启动控制火炬头降落，若舞台灯不亮，即开关S1没有闭合，无论开关S2闭合还是断开，电动机也不能启动，这些都与题意相符合，故C符合题意；D．观察电路图，开关S1和电动机串联，开关S2和舞台灯串联，然后它们再并联在一起，当电源开关S1闭合时舞台灯没有亮起，而是电动机启动，这与题意不符合，故D不符合题意。

故选C。

2、带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的（）A．B．C．D．答案：DA．由电路图可知，开关S1闭合时电动机工作，再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；B．由电路图可知，开关S1闭合时加热器工作，再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；C．由电路图可知，开关S1闭合时电动机和加热器串联同时工作，再闭合S2时加热器被短路，只有电动机工作，而加热器不能独立工作，故C不符合题意；D．由电路图可知，只闭合S1时电动机工作，只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。

九年级物理全册第十五章电流和电路重点易错题单选题1、学习了摩擦起电的相关知识后，小彦同学拿梳子梳头发，结果出现了梳子把头发吸起来了，如图所示，产生该现象的原因是（）A．小彦的头发带有异种电荷B．梳子与小彦头发带有同种电荷C．摩擦的方法使电子发生了转移D．摩擦的方法创造了电荷，使头发带了电答案：CA．由图可知，头发之间相互排斥，带有同种电荷，故A错误；B．梳子与头发摩擦，原子核束缚本领强的物质得到电子而带负电，原子核束缚本领弱的物质失去电子而带正电，所以梳子与头发摩擦后所带的电荷不同，故B错误；CD．梳子与头发摩擦，梳子和头发都带电，此过程是发生了电荷的转移，不是创造了电荷，故C正确，D错误。

故选C。

2、如图所示为一种新型“水温感应龙头”。

自带水流发电电源。

当水流温度低于40℃。

感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。

下列电路设计能实现该功能的是（）A．B．C．D．答案：B感应开关S1闭合，只有绿灯照亮水流，说明开关S1与绿灯串联；感应开关S2闭合，只有红灯照亮水流，说明开关S2与红灯串联。

且红灯和绿灯工作时互不影响，则红灯和绿灯并联。

符合以上要求的电路连接方式只有B图，故B符合题意，ACD不符合题意。

故选B。

3、到校了，早读和第一节课后，物理老师登场啦！老师先出了一道辨别导体和绝缘体的题目，下列物品常温下属于导体的是（）A．玻璃板B．陶瓷碗C．橡胶鞋D．金属勺答案：DABCD．金属容易导电，属于导体，玻璃、陶瓷、橡胶不容易导电，属于绝缘体，故D符合题意，ABC不符合题意。

故选D。

4、图示的四种用品中，通常情况下属于导体的是（）A．金属勺B．瓷碗C．塑料壳D．木铲答案：AA．金属勺容易导电，属于导体，故A符合题意；B．瓷碗不容易导电，属于绝缘体，故B不符合题意；C．塑料壳不容易导电，属于绝缘体，故C不符合题意；D．木铲不容易导电，属于绝缘体，故D不符合题意。

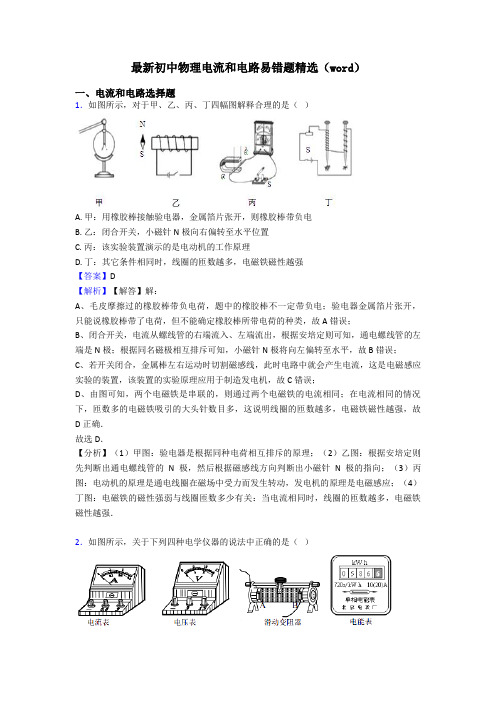

最新初中物理电流和电路易错题精选（word）一、电流和电路选择题1．如图所示，对于甲、乙、丙、丁四幅图解释合理的是（）A. 甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电B. 乙：闭合开关，小磁针N极向右偏转至水平位置C. 丙：该实验装置演示的是电动机的工作原理D. 丁：其它条件相同时，线圈的匝数越多，电磁铁磁性越强【答案】D【解析】【解答】解：A、毛皮摩擦过的橡胶棒带负电荷，题中的橡胶棒不一定带负电；验电器金属箔片张开，只能说橡胶棒带了电荷，但不能确定橡胶棒所带电荷的种类，故A错误；B、闭合开关，电流从螺线管的右端流入、左端流出，根据安培定则可知，通电螺线管的左端是N极；根据同名磁极相互排斥可知，小磁针N极将向左偏转至水平，故B错误；C、若开关闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感应实验的装置，该装置的实验原理应用于制造发电机，故C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同；在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，这说明线圈的匝数越多，电磁铁磁性越强，故D正确．故选D．【分析】（1）甲图：验电器是根据同种电荷相互排斥的原理；（2）乙图：根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；（3）丙图：电动机的原理是通电线圈在磁场中受力而发生转动，发电机的原理是电磁感应；（4）丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．4．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。

一、选择题1．汽车安全带提示器由压力传感器和开关设计而成。

当人坐座椅开关1S 闭合，若未系安全带（2S 断开），则语音提示：“请系好安全带”，系上安全带后，2S 闭合，提示器不工作。

图中R 是保护电路的电阻，则下列电路正确的是（ ）A ．B ．C ．D ． C解析：C当乘客坐上去，满足设置的压力条件时，座椅下的开关S 1闭合，若未系安全带，即安全带控制开关S 2断开，则语音提示“请系好安全带”；系上安全带后，安全带控制开关S 2闭合，语音提示器不工作，此时将语音提示器短路了，即只有C 正确。

故选C 。

2．如图所示，电动独轮车是新一代化步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。

某品牌独轮车工作原理：当电源开关S 1闭合时指示灯亮起，人站在独轮车上开关S 2自动闭合，电动机才能启动，开始运动。

下列电路设计符合上述要求的是（ ）A ．B ．C ．D． C解析：C当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，可见灯与电动机采用的是并联，且S1控制灯和电动机，S2控制电动机。

故选C。

3．如图所示是一个有盖的木盒，电路的部分连接情况隐藏在盒内。

闭合开关时，两只灯泡都亮了，断开开关时，两只灯泡都熄灭。

现在有以下4种操作：(1)拧下灯泡L1；(2)拆除导线a；(3)拧下灯泡L2；(4)拆除导线b。

其中2种操作均可判断灯泡连接方式的为（）A．(1)(2)B．(1)(3)C．(2)(3)D．(2)(4)B解析：B并联电路各支路互不影响；串联电路某处发生断路，则整个电路都不工作。

因此，可以用分别拆除用电器的方法来判断电路的连接方式，若拆除一个用电器，不影响另一个，则是并联，反之就是串联。

故选B。

4．如图甲所示，验电器A带正电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，如图乙所示。

以下说法正确的是（）A．正电荷沿金属棒从A移动到B B．正电荷沿金属棒从B移动到AC．自由电子沿金属棒从A移动到B D．自由电子沿金属棒从B移动到A D解析：D验电器A带正电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，验电器A所带的一部分正电荷转移到验电器B，电流方向是由A到B，但是金属是靠自由电子导电的，而电子带负电，所以实际上，是自由电子沿金属棒从B移动到A，故ABC错误，D正确。

电流和电路易错题经典一、电流和电路选择题1．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是( )A. A 球与 C 球一定带有异种电荷B. B 球可能带电，也可能不带电C. B 球与 D 球一定带有同种电荷D. D 球可能带电，也可能不带电【答案】 D【解析】【解答】 AB 相互排斥，因此它们一定带同种电荷．可能是正电，也可能是负电． BC 相互吸引，则 C 可能带异种电荷，也可能为轻小物体． CD 相互吸引，则 D 可能带电，也可能为轻小物体． D 符合题意 .故答案为： D．【分析】根据同种电荷相互排斥，异种电荷相互吸引，带电体能吸引轻小物体的特点综合分析，相排斥一定带电，相吸引则有两种可能 .2．轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。

在如图所示的电路中，符合上述情况的是()【答案】D【解析】【解答】A．由电路图可知，只闭合 S1 时，两灯泡均不亮， A 不符合题意；B．由电路图可知，只闭合 S1 时，两灯泡都亮，再闭合 S2 时， L1 不亮， B 不符合题意；C．由电路图可知，只闭合 S1 时，车前大灯 L2 亮，再闭合 S2 时，日间行车灯 L1 亮， C 不符合题意；D．由电路图可知，只闭合 S1 时，日间行车灯 L1 亮，再闭合 S2 时，车前大灯 L2 亮， D 符合题意．故答案为： D．【分析】由题知， S1 闭合， L1 发光，再闭合 S2 ， L2 也发光，说明 L1 与 L2 可以独立工作即为并联，且 S1 位于干路， S2 位于 L2 支路．3．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是( )A. S1B. S2C. S2 和 S3D. S1 和 S3 【答案】C【解析】【解答】若要使 L1 和 L2 两灯组成并联电路，电流应分别经过 L1 和 L2 两灯，故应闭合开关 S2 、S3 ，断开开关 S1．，C 符合题意故答案为： C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端 .4．如图所示，两个小灯泡 L1 、L2 串联，闭合开关 S， L1 发光， L2 不发光．发生这一现象的A. 电源电压较低B. L2 发生了断路C. L2 发生了短路D. L2 的实际功率很小【答案】B【解析】【解答】解： A 、若电源电压较低，若两个灯泡的规格不同， R2 的电阻较小，由P=I2 R，电流相同的情况下，其电功率会太小而不发光，只有 L1 发光， A 可能； B、两灯串联，若 L2 发生断路，则 L1 也不能发光，所以 B 不可能；C 、L2 发生短路，则 L2 不能工作， L1 仍能够发光， C 可能；D、若 L2 的实际功率很小，则 L2 不发光， L1 可能发光， D 可能．故选 B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．5．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合(如图)．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是( )A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度， B 符合题意， ACD 不符合题意。

初中物理电流和电路易错题精选一、电流和电路选择题1．关于家庭电路说法正确的是（）A. 空气开关“跳闸”一定是出现了短路B. 台灯的开关和灯泡是串联连接的C. 电能表是测量电功率的仪表D. 同时工作的用电器越多，总电阻越大【答案】B【解析】【解答】解：A、当家庭电路发生短路或用电器的总功率过大时，电路中的电流过大，空气开关都会发生跳闸现象，故A错误；B、开关应与被控制的台灯串联，故B正确；C、电能表是测量电路中消耗电能的仪表，故C错误；D、家庭电路中用电器之间是并联的，由并联电路的电阻特点可知，同时工作的用电器越多，总电阻越小，故D错误．故选B．【分析】根据家庭电路空气开关跳闸的原因、开关的正确连接、电能表作用以及并联电路电阻特点的知识分析解答．2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

如果手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（）A. B.C. D.【答案】 A【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A符合题意。

故答案为：A.【分析】串联电路的特点是各用电器互相影响。

3．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。

在如图所示的四个电路图中,符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】根据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有单独的开关和用电器，D符合题意。

故答案为：D.【分析】根据电路要求，各用电器互不影响的电路是并联电路。

4．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。

电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s 时测得实验数据如下表：离渠中心线距离r/m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd=0.6A-0.46A=0.14A，电流方向是从c到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.3．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。

人教版九年级物理第15章《电流和电路》同步练习单元易错强化训练（含答案）易错点1不能正确区分物体带何种电荷1.有A、B、C、D四个轻质小球,已知C与丝绸摩擦过的玻璃棒排斥,A与C相吸引,A与D相排斥,B与D相吸引,则下列判断正确的( B)A.A带负电,D带负电,B一定带正电B.A带负电,D带负电,B可能带正电,也可能不带电C.A带负电,D带正电,B一定带负电D.A带正电,D带正电,B可能带正电,也可能不带电易错点2不能正确区分导体和绝缘体2.( 巴中中考)关于导体和绝缘体,下列说法正确的是( A)A.绝缘体对电流阻碍作用大,但能够带电B.绝缘体不能导电的原因是绝缘体内没有电子C.能够导电的物体叫导体,如金属,酸碱盐水溶液,橡胶等D.导体易导电是因为内部有正电荷自由移动易错点3不清楚电子运动方向与电流的方向的关系3.两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图,( B)A.A中正电荷通过棒流向B,B带正电荷B.B中电子通过棒流向A,B带正电荷C.棒中有持续电流从A流向B,使B张角增大D.棒中有持续电流从B流向A,使A张角先减小,后增大易错点4不能正确区分串联和并联电路4.( 常州中考)小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。

关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是( A)A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联易错点5不能按要求正确设计电路5.( 通辽中考)某学校的前后两个门各装有一个开关,若前门来人闭合开关S1时传达室内红灯亮铃响,后门来人闭合开关S2时传达室内绿灯亮铃响,图中呼叫电路设计最佳的是( B)易错点6不清楚并联电路中电流的规律6.在如图所示的电路中,闭合开关后,两灯都正常发光,则下列说法中错误的是( C)A.通过A点的电流一定大于C点的电流B.通过B点的电流可能等于C点的电流C.通过A点的电流可能等于B点的电流D.通过B点的电流可能大于C点的电流。

通用版初中物理九年级物理全册第十五章电流和电路易错题集锦单选题1、有一种自动控制的楼道灯，用表示“声敏”开关，有声音时闭合；用表示“光敏”开关，楼道光线非常暗时闭合。

在晚上楼道内有人走动发出声音时，“光敏”和“声敏”开关都闭合灯才亮。

下列图中能实现以上功能的是（）A．B．C．D．2、“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。

电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。

图中符合要求的电路是（）A．B．C．D．3、常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。

志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。

选项图中符合要求的电路是（）A．B．C．D．4、如图所示是某种USB键盘清洁器，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。

在选项所示四个电路图中符合上述设计要求的是（）A．B．C．D．5、下列物质属于绝缘体的是（）A．铜B．铝C．银D．橡胶6、毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到负电荷B．失去负电荷C．得到正电荷D．失去正电荷7、如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。

下列符合要求的电路图是（）A．B．C．D．8、在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。

下列描述正确的是（）A．灯泡L1与L2并联B．电压表测L2两端的电压C．通过L1、L2的电流相等D．通过L1的电流为0.22A9、小致设计了一款电动玩具警车。

只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。

以下设计符合要求的是（）A．B．C．D．10、如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA>IB>IC B．IA＜IB＜IC C．IA=IB=IC D．IA=IC>IB11、用丝线吊起三个通草球，其中任意两个靠近都相互吸引，则它们可能是（）A．两个带异种电，一个不带电B．两个带负电，一个带正电C．两个带正电，一个不带电D．两个带正电，一个带负电12、如图所示为一种新型“水温感应龙头”。
