【物理】物理电流和电路练习题20篇

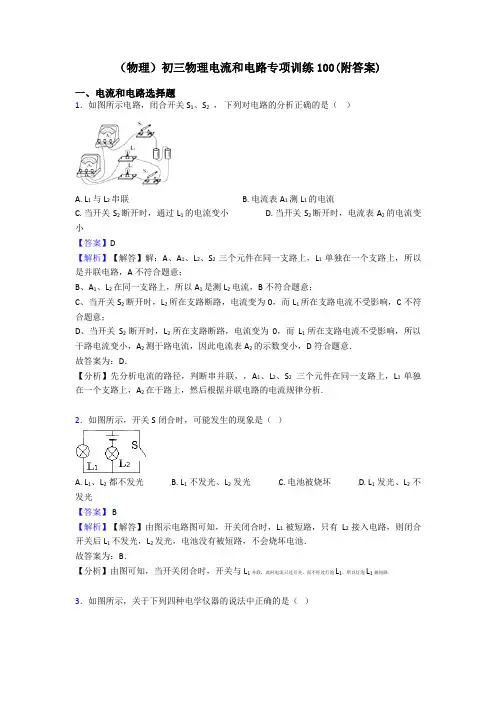

（物理）初三物理电流和电路专项训练100(附答案)一、电流和电路选择题1．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A. L1与L2串联B. 电流表A1测L1的电流C. 当开关S2断开时，通过L1的电流变小D. 当开关S2断开时，电流表A2的电流变小【答案】D【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，A不符合题意；B、A1、L2在同一支路上，所以A1是测L2电流，B不符合题意；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，D符合题意．故答案为：D．【分析】先分析电流的路径，判断串并联，，A1、L2、S2三个元件在同一支路上，L1 单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析.2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．4．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

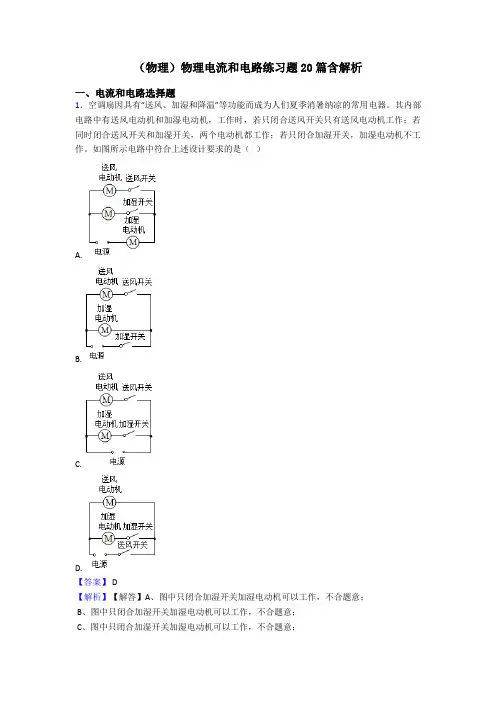

（物理）物理电流和电路练习题20篇含解析一、电流和电路选择题1．空调扇因具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉的常用电器。

其内部电路中有送风电动机和加湿电动机，工作时，若只闭合送风开关只有送风电动机工作；若同时闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作。

如图所示电路中符合上述设计要求的是（）A.B.C.D.【答案】 D【解析】【解答】A、图中只闭合加湿开关加湿电动机可以工作，不合题意；B、图中只闭合加湿开关加湿电动机可以工作，不合题意；C、图中只闭合加湿开关加湿电动机可以工作，不合题意；D、送风开关为总开关，加湿开关只控制加湿电动机，符合题意。

故答案为：D。

【分析】送风开关只控制送风电动机，加湿开关只控制吸加湿电动机，说明送风电动机和加湿电动机独立工作、互不影响即为并联，再根据开关的作用，判断开关的位置。

2．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.3．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。

【分析】分析实物图，电流两个支路，分别由开关控制，汇合到一起后，再经过干路开关，回到负极.4．如图所示，甲、乙、丙三个轻质小球用绝缘细绳悬挂，已知丙带正电，则（）A. 甲、乙均带正电B. 甲、乙均带负电C. 乙带正电，甲可能不带电D. 乙带正电，甲一定带负电【答案】 C【解析】【解答】根据图像，乙丙相排斥，丙带正电，则乙带正电，甲乙相吸，甲可能带负电，可能不带电，C符合题意。

【物理】九年级物理电流和电路题20套(带答案)含解析一、电流和电路选择题1．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1， R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率 P1【答案】 B【解析】【解答】解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I= = = ，则P1=I2R1=（）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′= =16P1；∵I= ，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；电路消耗的总功率P总′= + = + = ×16P1= P1．故选B．【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P= 求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P= 求出R2消耗的电功率，进一步得出两电阻消耗的总功率．2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.4．在图甲所示的电路中，当滑片P由b移到a的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。

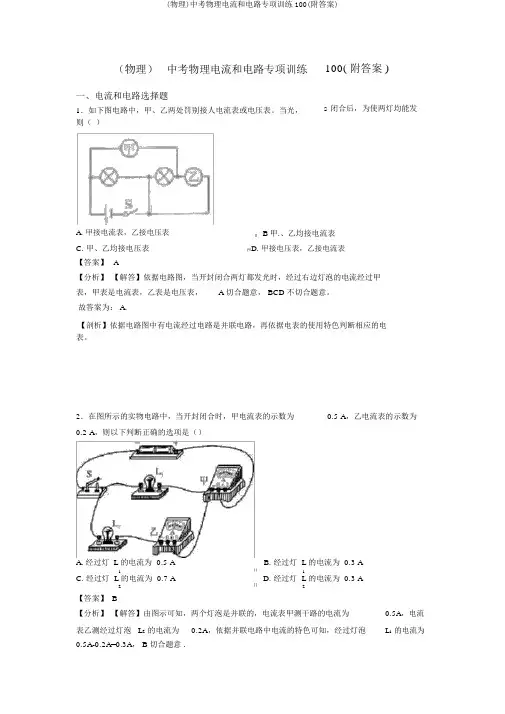

（物理）中考物理电流和电路专项训练100( 附答案 )一、电流和电路选择题1．如下图电路中，甲、乙两处罚别接人电流表或电压表。

当光，则（）s 闭合后，为使两灯均能发A. 甲接电流表，乙接电压表C. 甲、乙均接电压表B甲.、乙均接电流表D. 甲接电压表，乙接电流表【答案】A【分析】【解答】依据电路图，当开封闭合两灯都发光时，经过右边灯泡的电流经过甲表，甲表是电流表，乙表是电压表， A 切合题意， BCD 不切合题意。

故答案为： A.【剖析】依据电路图中有电流经过电路是并联电路，再依据电表的使用特色判断相应的电表。

2．在图所示的实物电路中，当开封闭合时，甲电流表的示数为0.2 A，则以下判断正确的选项是（）0.5 A，乙电流表的示数为A. 经过灯 L 的电流为 0.5 AB. 经过灯 L 的电流为 0.3 A11C. 经过灯 L 的电流为 0.7 AD. 经过灯 L 的电流为 0.3 A22【答案】 B【分析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测经过灯泡 L2的电流为0.2A，依据并联电路中电流的特色可知，经过灯泡L1的电流为0.5A-0.2A=0.3A， B 切合题意 .故答案为： B。

【剖析】第一判断电流表所丈量的地点，依据并联电路中的干路电流和各支路电流的关系剖析各支路电流。

3．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P 向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B.电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D电.压表和电流表的示数都减小【答案】 A【分析】【解答】解：因为滑片向右挪动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表丈量滑动变阻器两头的电压，当滑片向右挪动时，接入电路中的电阻减小，所以电压表的示数减小．应选项 A 正确．应选A．【剖析】先剖析电路的连结方式即串连，而后依据滑动变阻器的正确使用方法进行剖析，即滑片向右移，接入电路的电阻变小；再依据串连电路起分压作用，即电阻越小分得的电压越小．4．图所示的电路中a、 b 是电表，闭合开关要使电灯发光，则：（）A. a、 b 都是电流表B. a、 b 都是电压表C. a 是电流表， b 是电压表D. a 是电压表， b 是电流表【答案】C5．在如下图的电路中，电源电压保持不变，当开关S 由断开到闭合，电流表两次示数之比是 1∶ 5。

九年级物理《电流和电路》练习题一、单选题1. 小豪同学发现家庭厨房安装的抽油烟机里有照明灯和换气扇。

它们既能单独工作，又能同时工作。

如图所示电路中，符合上述要求的是( )A. B.C. D.2. 部分物质的原子核对核外电子束缚能力的强弱如表所示，小明同学将与丝绸摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是( )原子核对核外电子的束缚能力：弱→强玻璃毛皮丝绸纸金属硬橡胶涤纶硬塑料A. 小球一定带正电B. 小球一定带负电C. 摩擦时玻璃棒失去电子D. 摩擦时玻璃棒得到正电荷3. 如图所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断中正确的是( )A. 灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路4. 小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡).台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，选项中设计的电路符合要求的是( )A. B.C. D.5. 如图所示，闭合开关S后，两个小灯泡能同时发光的是( )A. B.C. D.6. 如图所示的电路，闭合开关时，下列说法正确的是( )A. 两灯泡串联B. 开关只能控制灯L2C. 电流表测的是灯L1的电流D. 电流方向：从电流表到开关7. 喜欢观察与思考的小严发现，教室的投影仪内有一个降温风扇(用Ⓜ表示)和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。

当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是( )A. B. C. D.8. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两个金属箔片张开．以下说法正确的是( )A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C. 验电器的金属箔片张开是因为带了异种电荷D. 橡胶棒接触验电器的金属球时，电子向橡胶棒转移9. 如图所示，当带电体接触验电器的金属球时，下列说法正确的是( )A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上10. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可断定( )A. 轻质小球一定带正电B. 轻质小球一定带负电C. 轻质小球可能带负电，也可能带正电D. 轻质小球一定不带电11. 如图所示的电路，下列说法错误的是( )A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是通过灯L2的电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏12. 如图甲所示，当开关闭合时，两只电流表的示数分别由乙、丙两图读得，则通过电灯L1、L2的电流分别是( )A. 0.8A0.52AB. 0.15A0.8AC. 1.28A0.52AD. 0.52A 1.28A13. 如图所示电路，A1的示数为0.48A，A2的示数为0.32A，A3的示数为0.28A，则( )A. 通过L1的电流为0.12AB. 通过L2的电流为0.48AC. 通过L3的电流为0.80AD. 通过三个灯泡的电流之和为1.08A14. 如图所示电路，开关S闭合时，可能发生的现象是( )A. L1发光，L2不发光B. L2的灯丝会被烧坏C. L1、L2的灯丝都会被烧坏D. 电源被烧坏15. 小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是( )A. B.C. D.16. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示．如果丙带正电荷，则甲( )A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷17. 公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是( )A. B.C. D.18. 下列物品中，通常情况下属于导体的是( )A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺19. 下列物体通常情况下属于导体的是( )A. 铅笔芯B. 塑料尺C. 橡皮擦D. 玻璃杯20. 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了选项所示的红、绿灯的电路图，你认为可行的是( )A. B.C. D.21. 小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是( )A. B.C. D.二、实验探究题22. 如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：(1)使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．(2)如图甲中电流表测量的是通过灯_________(填“L1”或“L2”)的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．(3)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线_________(填“a”“b”或“c”)的右端接在电流表的_________(填“3”“0.6”或“—”)接线柱上．23. 某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．(1)该同学发现电流表A1指针偏转比A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”.请你指出造成他判断错误的原因：_______________________．(2)甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_________的方案较好，理由是______________________________．(3)连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联①______方法2把任意一根导线断开两灯熄灭两灯一定是串联②______24. 在探究并联电路电流规律的实验中：(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行_________，以正确选择电流表的量程．(2)小方连接的部分电路如图所示，请你将电路连接完整．(3)小方将以上电路连接完后，闭合开关，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是______________．(4)排除故障，进行实验，小方记录了如下数据．分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以________________________，再进行实验．25. 甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，电压表一个，导线若干，他们交流后决定：(1)由甲同学向老师报告，要求增加的元件是______________，同时撤掉_______换取_______．(2)甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有将_________；电流表的量程_________(填“过大”或“过小”)．(3)在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关又仔细观察，发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须将_____________________．(4)甲同学接着探究并联电路的电流规律，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L2的电流是________A，通过灯泡L1的电流是________A．答案1.【答案】A2.【答案】C3.【答案】C4.【答案】B5.【答案】D6.【答案】C7.【答案】D8.【答案】B9.【答案】C10.【答案】B11.【答案】C12.【答案】C13.【答案】A14.【答案】D15.【答案】A16.【答案】C17.【答案】C18.【答案】D19.【答案】A20.【答案】B21.【答案】C22.【答案】(1)串；正；断开开关(2)L1；0.5(3)b；一23.【答案】(1)没有注意观察电流表的量程(2)乙小组；避免实验的偶然性(3)①可行②不可行24.【答案】(1)试触(2).(3)电流表A被短路(4)将L1(或L2)换成另一个规格不同的灯泡25.【答案】(1)规格不同的小灯泡多个；电压表；电流表(2)开关断开；过小(3)电流表指针调到零刻度线处(4)0.96；0.24第11页，共11页。

物理电流和电路题20套(带答案)一、电流和电路选择题1．下列估测符合实际的是（）A. 物理课本的长度大约在40 cm～45 cm之间B. 人感觉最舒适的温度大约在30℃～33℃之间C. 成年人正常步行的速度大约在1 m/s～1.3 m/s之间D. 教室里一盏日光灯正常发光时的电流大约在5 A～6 A之间【答案】 C【解析】【解答】A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，物理课本的长度略大于18cm，在26cm左右．故A不符合题意；B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．故B不符合题意；C、成年人步行的速度在4.5km/h=4.5× m/s=1.25m/s左右．故C符合题意；D、教室中日光灯的额定功率在40W左右，正常发光的电流在I= ≈0.2A左右．故D不符合题意．故答案为：C．【分析】根据日常生活中物体的长度、温度、速度和电流大小进行估测，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．4．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

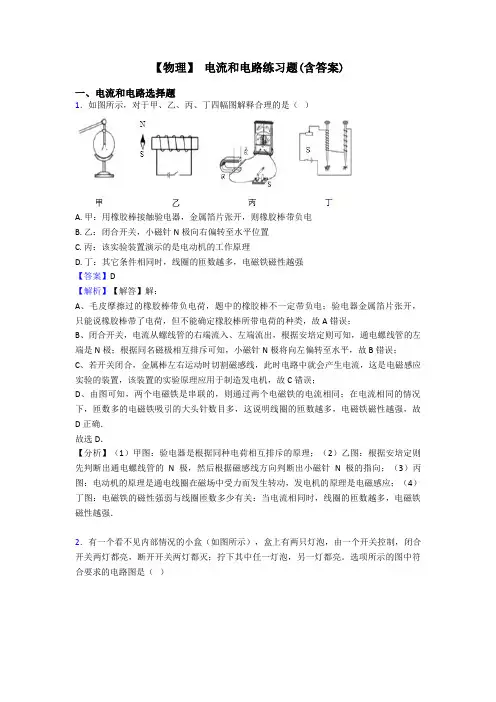

【物理】电流和电路练习题(含答案)一、电流和电路选择题1．如图所示，对于甲、乙、丙、丁四幅图解释合理的是（）A. 甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电B. 乙：闭合开关，小磁针N极向右偏转至水平位置C. 丙：该实验装置演示的是电动机的工作原理D. 丁：其它条件相同时，线圈的匝数越多，电磁铁磁性越强【答案】D【解析】【解答】解：A、毛皮摩擦过的橡胶棒带负电荷，题中的橡胶棒不一定带负电；验电器金属箔片张开，只能说橡胶棒带了电荷，但不能确定橡胶棒所带电荷的种类，故A错误；B、闭合开关，电流从螺线管的右端流入、左端流出，根据安培定则可知，通电螺线管的左端是N极；根据同名磁极相互排斥可知，小磁针N极将向左偏转至水平，故B错误；C、若开关闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感应实验的装置，该装置的实验原理应用于制造发电机，故C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同；在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，这说明线圈的匝数越多，电磁铁磁性越强，故D正确．故选D．【分析】（1）甲图：验电器是根据同种电荷相互排斥的原理；（2）乙图：根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；（3）丙图：电动机的原理是通电线圈在磁场中受力而发生转动，发电机的原理是电磁感应；（4）丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．2．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。

中考物理《电流和电路》专项练习题(附答案)一、单选题1．如图所示，比较A、B、C三处的电流大小，其中正确的是（）A．I A+I B＜I C B．I A+I B＞I C C．I A+I B=I C D．I A=I B=I C2．医用外科口罩与N95级口罩可根据飞沫颗粒的大小和气流速度，通过拦截、惯性碰撞附着、扩散吸附、静电吸引等多种机制捕捉含病毒分子的飞沫，起到良好的防病毒作用。

下列说法正确的是（）A．病毒分子没有惯性B．病毒分子间没有引力和斥力C．温度越高病毒分子的动能越小D．带静电物体对轻小物体有吸引作用3．有两个电阻，R1＝10Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1、I2、U1，U2分别为（）A．1∶1 5∶3B．5∶3 1∶1C．1∶1 1∶1D．5∶3 2∶34．如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合，下列说法正确的是()A．验电器的原理是同种电荷相互排斥，异种电荷相互吸引B．若验电器带负电，在这一过程中的瞬时电流方向是从手到金属箔C．若验电器的金属箔片未张开时，说明两箔片带有异种电荷D．若带上绝缘手套接触验电器验电器金属箔张角不变，是因为绝缘手套是绝缘体它不易导电也不能带电5．如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A．1.6A B．0.32A C．1.28A D．1.92A6．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（）A．I1=I2+I3 B．I1=I2=I3C．I1>I2>I3D．I1<I2<I37．下列说法不正确的是（）A．摩擦起电并没有创造电荷，而是电荷的转移B．固体和液体很难被压缩是因为分子间存在斥力C．用手捏海绵，海绵的体积缩小了，说明分子间有空隙D．远远地闻到酒香是由于分子的无规则运动引起的8．下列说法中正确的是（）A．非金属都是绝缘体B．金属里的电子都是自由电子C．发生电中和现象时，物体所带的电荷都消失了D．绝缘体不容易导电是因为它几乎没有自由电荷9．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．10．电流表测某并联电路中两支路的电流分别为0.4安、1.3安，则干路中的电流为（）A．0.9安B．1.7安C．0.4安D．1.3安11．小刚拆开了家庭电路中常用的白炽灯泡和灯头，如图所示，则以下灯泡和灯头上的各部件中全部属于绝缘体的是（）A．灯头后盖、螺旋B．玻璃泡、锡块C．螺旋、金属片D．灯头后盖、玻璃泡12．下列哪一组全是绝缘体（）A．纯净的水、丝线、橡胶B．盐水、空气、陶瓷C．玻璃、摩擦过的塑料棒、碳棒D．钨丝、水银、碳棒二、填空题13．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于能转化成了能．14．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将，电流表A1示数的变化值与电流表A示数的变化值的比值将．（均选填“变小”、“不变”或“变大”）15．如题图甲所示，验电器A带正电，B不带电，A带正电的原因是它（选填“得到”或“失去”）电子，验电器A两金属箔张开的原因是。

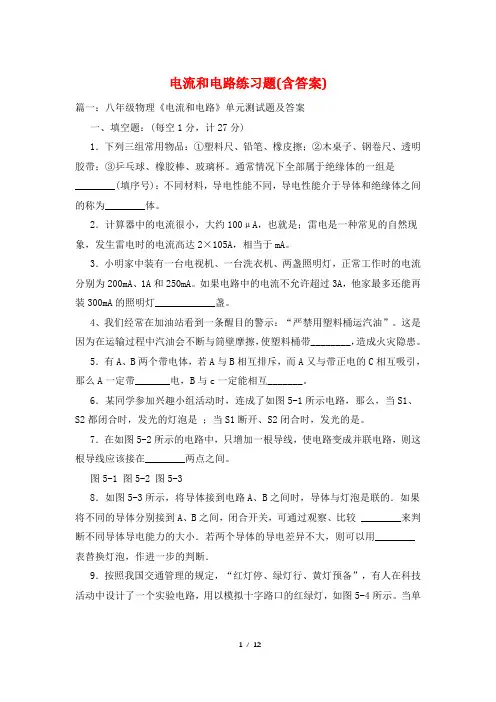

电流和电路练习题(含答案)篇一：八年级物理《电流和电路》单元测试题及答案一、填空题：(每空1分，计27分)1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。

通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为________体。

2．计算器中的电流很小，大约100μA，也就是；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于mA。

3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。

如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。

4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。

这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。

5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。

6．某同学参加兴趣小组活动时，连成了如图5-1所示电路，那么，当S1、S2都闭合时，发光的灯泡是；当S1断开、S2闭合时，发光的是。

7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。

图5-1 图5-2 图5-38．如图5-3所示，将导体接到电路A、B之间时，导体与灯泡是联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 ________来判断不同导体导电能力的大小．若两个导体的导电差异不大，则可以用________表替换灯泡，作进一步的判断．9．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5-4所示。

当单刀多掷开关接通位置“1”时，东西方向的灯发光。
