九年级电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。

那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。

（1）选用的器材：______________________________________________；（2）探究的方法：______________________________________________________。

【答案】电压表、导线若干将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极【解析】【分析】【详解】由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极。

(1)[1]选用的器材：电压表和导线若干。

(2)[2]探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。

2．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。

（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。

（2）第一次实验中弹簧测力计的示数如图所示为 N，]分析表中数据可以得到的结论是。

实验次数123接触面情况木块和长木板木块和棉布木块和毛巾摩擦力/N1．92．4（3）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。

九年级物理电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压．（2）设计实验：a．该元件的额定电流不超过___A．为提高测量的精确度，电流表应选量程_____A．b．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a．连接电路；b．_______________________；c．_______________________________；d．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=_________________．【答案】0.6 0～0.6A 闭合S1，断开S2，记下电流表示数I1闭合S1和S2，记下电流表示数I21021P I RI I额【解析】试题分析：（2）①由题意知电阻元件的额定功率为P额=6W，假设额定电压最小为U min=10V，则额定电流最大为I=P额/U min=6W/10V=0.6A，所以电流表的量程选0～0.6A；②将电阻元件与R0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示．（3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流I R1=I2﹣I1，U= I R1R1=（I2﹣I1）R1②；由①②得，则．考点：额定电压测量实验探究过程3．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．4．小明利用如图所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是________（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是________：．③电阻R1：R2=________．（3）为了验证结论的普遍性，你可以采用的方法是：________．（拓展）在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________．【答案】R2断路闭合S1、S2断开S3并联电路干路电流等于各支路电流的和1:2改变电源电压9:2【解析】【分析】（1）按从电源正极依次连接，一条路径将所有用电器连接起来；（2）闭合开关后，电流表无示数，说明电路故障为断路；电压表的示数接近电源电压，说明电压表的正负接线柱与电源两极相连；（3）通过开关的断开与闭合判断出并联电路；（4）根据实验数据得到并联电路电流的规律；（5）多次测量找普遍规律，可以改变电源电压；（6）根据电功率的公式算出两次电功率的比值。

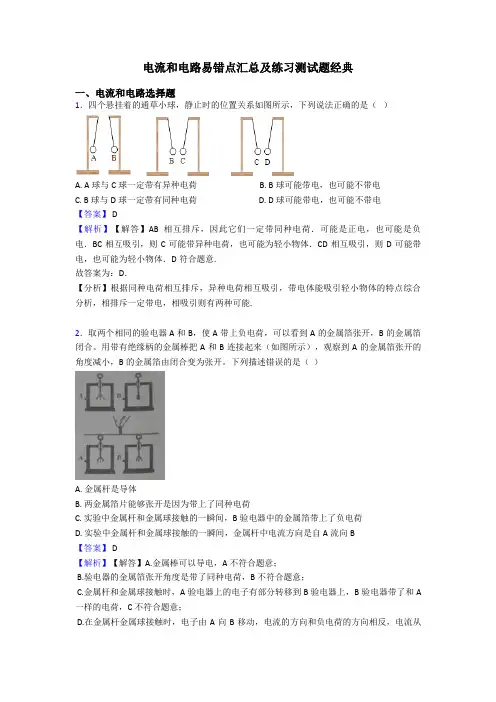

九年级物理全册第十五章电流和电路重点易错题单选题1、学习了摩擦起电的相关知识后，小彦同学拿梳子梳头发，结果出现了梳子把头发吸起来了，如图所示，产生该现象的原因是（）A．小彦的头发带有异种电荷B．梳子与小彦头发带有同种电荷C．摩擦的方法使电子发生了转移D．摩擦的方法创造了电荷，使头发带了电答案：CA．由图可知，头发之间相互排斥，带有同种电荷，故A错误；B．梳子与头发摩擦，原子核束缚本领强的物质得到电子而带负电，原子核束缚本领弱的物质失去电子而带正电，所以梳子与头发摩擦后所带的电荷不同，故B错误；CD．梳子与头发摩擦，梳子和头发都带电，此过程是发生了电荷的转移，不是创造了电荷，故C正确，D错误。

故选C。

2、如图所示为一种新型“水温感应龙头”。

自带水流发电电源。

当水流温度低于40℃。

感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。

下列电路设计能实现该功能的是（）A．B．C．D．答案：B感应开关S1闭合，只有绿灯照亮水流，说明开关S1与绿灯串联；感应开关S2闭合，只有红灯照亮水流，说明开关S2与红灯串联。

且红灯和绿灯工作时互不影响，则红灯和绿灯并联。

符合以上要求的电路连接方式只有B图，故B符合题意，ACD不符合题意。

故选B。

3、到校了，早读和第一节课后，物理老师登场啦！老师先出了一道辨别导体和绝缘体的题目，下列物品常温下属于导体的是（）A．玻璃板B．陶瓷碗C．橡胶鞋D．金属勺答案：DABCD．金属容易导电，属于导体，玻璃、陶瓷、橡胶不容易导电，属于绝缘体，故D符合题意，ABC不符合题意。

故选D。

4、图示的四种用品中，通常情况下属于导体的是（）A．金属勺B．瓷碗C．塑料壳D．木铲答案：AA．金属勺容易导电，属于导体，故A符合题意；B．瓷碗不容易导电，属于绝缘体，故B不符合题意；C．塑料壳不容易导电，属于绝缘体，故C不符合题意；D．木铲不容易导电，属于绝缘体，故D不符合题意。

九年级物理电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。

测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验：①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________.③、R X的数学表达式为：R X=_________________（用所测量的物理量及相应的符号表示）。

九年级物理上册电流和电路易错题〔Word版含答案〕一、初三物理电流和电路易错压轴题〔难〕1.小红同学对串联电路的电压规律进行了探究.〔猜测与假设〕串联电路总电压等于各用电器两端的电压之和.〔设计与进行实验〕〔1〕按如下图的电路图连接电路.〔2〕闭合开关,排除故障,用电压表在AB间测出L两端的电压.〔3〕在测L两端的电压时,小明为了节省时间,采用以下方法：电压表所接的B接点不动,只断开A接点,并改接到C接点上.〔4〕测出AC间的电压,得出结论.〔交流与评估〕〔1〕在拆接电路时,开关必须.〔2〕闭合开关,发现电压表示数为零,那么小灯泡的故障可能是L 〔填“短路〞或“断路〞〕〔3〕小明用步骤3的方法能否测出L两端的电压？为什么？0【答案】断开短路不能,电压表的正负接线柱接反了【解析】【详解】〔1〕为了保护电路,在拆接电路时,开关必须断开.〔2〕闭合开关,发现电压表示数为零,假设为L的故障,只能是短路,此时电压表也被短路,故示数为零,假设断路时,电压表串联在电路中,电压表会有示数,且接近电源电压：所以小灯泡的故障可能是L短路.〔3〕电压表所接的B接点不动,只断开A接点,并改接到C接点上,此时电流由负接线柱注入,正接线柱流出,即电流方向是反的,指针会反偏,所以不能测出L两端的电压.【点睛】重点是研究串联电路电压的实验,注意电压表的使用,在连接电压表时,电流方向不能接错,选择量程可用试触的方法.2.在用电压表、电流表测量小灯泡电功率的实验中,灯泡上标有“2. 5V〞的字样.〔1〕测量小灯泡电功率的实验的原理是 ______________ ：小张根据电路图连接如图甲所示的实验电路,小王检查后发现有一根导线连接有错误,请你在这根导线上打“X〞,并用笔画线代表导线,画出正确的连线.—〔2〕电路改正后,小张闭合开关,发现灯泡不亮,电流表无示数,而电压表示数接近3V,取下灯泡,两表的示数仍然不变,出现故障的原因可能是__________________________________ - 〔3〕故障排除后,开始进行实验,小王根据测出的数据,在图乙中画出了小灯泡的电流、电压变化的关系图像,由此可以判断,小灯泡的额定功率为%此次实验中,使用滑动变阻器的目的是. 〔4〕根据图乙还可以判断,小灯泡的电阻随电压的增大逐渐,原因是【答案】P=UI图略小灯泡断路0.75W改变〔调节〕灯泡两端的电压增大灯丝由金属制成,金属的电阻随温度的升高而增大【解析】〔1〕测量小灯泡电功率的实验的原理是P=UI：电路图连接如图：甲闭合开关,发现灯泡不亮,电流表无示数,说明电路中的开路的地方,而电压表示数接近3V,取下灯泡,两表的示数仍不变,说明开路的地方在电灯处,即小灯泡断路；当电压为额定电压2.5V时,对应的电流值为0.3A ,那么电功率P=U/=2.5VxO.3A=0.75W ；使用滑动变阻器的目的是改变〔调节〕灯泡两端的电压：〔4 〕当小灯泡的电压升高时,实际功率也变大,温度升高,对于小灯泡的灯丝的电阻会变大3.如下图的电路中,电源电压为U,闭合电键S,发现两电表指针的位置均不变, 故障只发生在电阻R】、Rz上,请根据相关信息写出电压表的示数及相应的故障.①如果电压表示数为:那么可能存在的故障是.②如果电压表示数为:那么可能存在的故障是.【答案】o R1断路或R】、R2均断路或R1断路、R2短路U R2断路或R2断路、R】短路【解析】【分析】【详解】如下图,〞和Rz串联在电路中,如果电压表示数为0,那么可能存在的故障是％断路或R】、Rz均断路或R】断路、Rz短路,如果电压表示数为U,那么可能存在的故障是Rz断路或RZ断路、R1短路.【点睛】电路故障问题是电学测试中经常考查的问题.解决的一般步骤是将每种情况代入题目,根据应该出现的现象和题目中描述的现象进行比照,符合题意的即为正确答案.4.为了预防电路中电流过大,发生危险,电路中常常需要安装保险丝.保险丝安装在玻璃管中,称为保险管•实验室有熔断电流分别为1A和2A的两种保险管,保险管上印刷的文字已经模糊不清,但小星知道：熔断电流较大的保险丝,其电阻较小,因此,小星设计了如图甲所示实验电路图,想通过比拟它们的电阻大小来区别这两种保险管.〔1〕根据图甲电路图,在图乙的实物图中,用笔代善导线把电路连接完整.〔〕〔2〕开关闭合前,滑动变阻器的滑片应该移至最〔选填"左"或"右"端〕.〔3〕在图甲中,假设电压表Vz的读数为2.1V,电压表V1读数如图丙所示,那么保险管B两端的电压为V.〔4〕保险管A的熔断电流为A〔5〕将这两个保险管并联接入某一电路中,当电路中的电流到达A时,保险管将熔断.【解析】【详解】〔1〕根据图甲电路图可知,电压表5测保险管A的电压,电压表V2测两保险管总电压. 再由第〔3〕小题中“电压表Vz的读数为2.1V〞可知,两电压表都接小量程.连接电压表VJ-〞接线柱到保险管A左端接线柱、“3〞接线柱到保险管A右端接线柱：再连接电压表Vz“- 〞接线柱到保险管B左端接线柱、“3〞接线柱到滑动变阻器右下端〔或保险管A右端〕接线柱.如图：〔2〕为保护电路,开关闭合前,滑动变阻器的滑片应该移至阻值最大端.因滑动变阻器接右下端接线柱,所以滑片移至最左端阻值最大.〔3〕电压表V】测保险管A的电压,其分度值为0.1V,那么U A=0.6V°电压表Vz测两保险管总电压,即U A+B=2.1V.那么保险管B两端的电压为U B=U A+B-U A=2.1V-0.6V=1.5V.〔4〕因U A=0.6V、U B= 1.5V,即U A<U B,由串联电路分压规律可知V A<R B,保险管B的电阻大,熔断电流小,为1A：保险管A的电阻小,熔断电流大,为2A.〔5〕由上题可知,RA :R B=L/A:1/B=0.6V: 1.5V=2:5O将这两个保险管并联接入某一电路中,电流之比为小小R B：&=5:2.假设当保险管A电流到达熔断电流2A时,保险管B电流为2 2/B=_/A=_X2A=0.8A,此时电路总电流到达/=2A+0.8A=2.8A,保险管A刚熔断,保险管B不5能熔断；假设当保险管B电流到达熔断电流1A时,保险管A电流为/A=-/B=2.X1A=2.5A>2A>说明A早已熔断.综合以上分析可知,将这两个保险管并联接入2 2某一电路中,当电路中的电流到达2.8A时,保险管将熔断.5.小明在探究并联电路电流规律的实验中,如图甲是实验的电路图°(1)在连接电路时发现,刚接好最后一根导线,表的指针就发生了偏转,由此可知在连接电路时,他忘了°(2)他先将电流表接八处,闭合开关后,观察到灯Lz发光,但灯L】不发光,电流表的示数为零,电路可能存在的故障是：.(3)他在测量8处的电流时,发现电流表的指针偏转如图乙所示,原因是:在排除故障后,电流表的示数如图丙所示,那么电流表的示数为A.(4)在解决了以上问题后,将电流表分别接入4、8、C三点处,闭合开关,测出了一组电流并记录在表格中,立即得出了并联电路的电流规律.请你指出他们实验应改良方法是(5)实验结束后,小明又利用器材连接了如图丁所示的电路图,当开关S由断开到闭合时,电流表Az的示数 (选填“变大〞“变小〞或“不变〞).【答案】断开开关；L1断路：电流表正负接线柱接反了：0.24；换用不同的灯泡测量多组数据；变大.【解析】【分析】【详解】(1)[“在连接电路时发现,刚接好最后一根导线,表的指针就发生了偏转,由此可知在连接电路时,他忘了断开开关：(2)[2]将电流表接A处,闭合开关后,观察到灯Lz发光,但灯L不发光,电流表的示数为零,说明L1所在支路断路；(3)[3]电流表的指针反向偏转原因是：电流表正负接线柱接反了：[4]图中电流表选用小量程,分度值为0.02A,那么电流表的示数为0.24A：(4)[5]只测量了一组数据得出的结论有偶然性,应改良方法是：换用不同的灯泡测量多组数据：(5)[6]实验结束后,小明又利用器材连接了如图丁所示的电路图,当开关S断开时,电路中只有L,电流表A2测电路中电流,S闭合时,两灯并联,电流表A2测干路的电路中,因L1的电压和电流不变,根据并联电路电流的规律,电流表Az的示数变大.6.小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系.(1)请根据电路图,用笔画线代替导线把图乙的电路连接完整.()(2)连接电路后,小明把电流表接入图甲的A处,闭合开关S后,发现小灯泡L1不亮, L?亮,电流表无示数,产生这种现象的原因可能是.排除电路故障再做实验,电流表在A处的示数如图丙所示,请你帮小明把该示数填入下表空格处.然后小明把电流表分别接入电路中的3、.两处测电流,并把电流表的示数记录在下表中.A处的电流A4处的电流〃/A C处的电流入/A0.150.25小明分析表格中的数据认为：并联电路中干路电流等于.(3)小明想,要使上述结论更具普通性,还要用不同的方法进行屡次实验,于是小明和同学们讨论了以下三种方案：方案一：在图中的根底上,反复断开、闭合开关,测出A、B、C三处的电流.方案二：在图中的根底上,只改变电源电压,测出A、4、C三处的电流.方案三：在图甲的根底上,在其中一条支路换上规格不同的灯泡,测出4、B、.三处的电流.以上三种方案,你认为不可行的方案(填“一〞“二〞或“三〞).小明选择上述可行方案之一,做了三次实验,并把实验数据填入下表中.实验次序A处的电流,/A4处的电流〃/A C处的电流〃/A10.120.180.3020.140.210.3530.200.300.50请你根据小明的实验步骤和有关数据答复以下问题：①在拆电路改装时,开关必须:②小明选择的方案是方案(填“一〞“二〞或"三〞).开二【解析】【分析】【详解】⑵⑵电流表无示数说明电路不通,即L,支路有断路：网由图丙可知,4处电流为0.1A；⑷由表格数据可知,干路C处电流,等于4支路,8支路电流之和,因此可得并联电路中干路电流等于各支路电流之和；⑶⑸方案二和方案三：换用不同的规格的小灯泡,或者增加电池的日数改变电源电压,测出三处的电流,可以得出多组不同的实验数据,故可以得出普遍规律：而方案一中反复断开,闭合开关,测得到的实验数据都是相同的,故不可行：⑹为了保护电路,在拆电路改装时,开关必须断开：⑺分析4、8两处的电流的变化关系可知,通过A处电流的变化倍数和通过8电流的变化倍数相等,说明选择的实验方案是二.7.在探究并联电路电流规律的实验中〔1〕为了预防损坏电流表,在不能事先估计电流大小的情况下,应先进行,以正确选择电流表或电流表的量程. 〔2〕小方连接的局部电路如下图,请你将电路连接完整.〔3〕小方将以上电路连接完后,闭合开关,调节滑动变阻器,发现灯泡L1和L?发光、电流表A】和Az有示数、电流表A示数为零.那么电路故障可能是o〔4〕排除故障,进行实验,小方记录了如下数据.分析以上实验数据,小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性,可以＞再进行实验.Li 〔L2〕换成另一个规格不同的灯泡【解析】【分析】【详解】⑴[1]不能估测被测电流情况下,可先用大量程进行试触.⑵⑵电流从电流表的正接线柱流入,从负接线柱流出,电流表4和灯泡L1相连,如图⑶⑶闭合开关,调节.滑动变阻器,发现灯泡Li和Lz发光、电流表A】和Az有示数,这说明支路中没有故障,干路中出现了短路现象,电流表A示数为零,那么故障是电流表A短路. ⑷⑷为了使实验结论更具科学性,普遍性,可以更换不同规格的灯泡进行实验.8.在“连接串联电路〞实验中,实验电路如下图〔1〕在连接电路时,开关应该处于状态〔2〕连接好电路后闭合开关S,小慧发现LI、L?两只灯泡都不亮,她用手按一下灯泡Lt , L lx 1_2仍然都不亮,按一下灯泡L2,两灯都亮,松开手两灯又不亮,那么故障可能是〔选填"L灯丝断了"、公灯丝断了"、"L】短路"或小与灯座接触不良〞〕〔3〕排除故障后,闭合开关两灯同时亮,断开开关两灯同时火：将开关S换接到L1和L2 之间、L】和电池负极之间,观察到同样的现象这样操作的目的是探究【答案】断开Lz与灯座接触不良串联电路中开关的作用【解析】【分析】【详解】〔1〕为了保护电路,在连接电路时,开关应该处于断开状态；〔2〕由于闭合开关S, L1、Lz两只灯泡都不亮,说明电路可能为断路或短路；当用手按一下灯泡L】,L］、Lz仍然都不亮时,说明故障可能没有在L1处；当按一下灯泡Lz,两灯都亮,那么说明故障在Lz处；当松开手两灯又不亮时,说明故障是：Lz与灯座接触不良造成断路；〔3〕根据题意知道,闭合开关两灯同时亮,断开开关两灯同时火：将开关S换接到L和G之间、L】和电池负极之间,观察到同样的现象,说明各用电器不能独立工作、相互影响,开关限制所有用电器,开关的位置变化时,限制作用不变.所以,这样操作的目的是：探究串联电路中开关的作用.9.有一实验小组用伏安法测量小灯泡的电阻,电源电压为3V,待测小灯泡的额定电压为 2.5V .〔1〕请用笔画线代替导线,完成如图甲实物电路的连接.〔要求：连线不要有交叉〕〔2〕检查电路连接无误后,闭合开关,灯泡不亮,电压表有示数,电流表示数为零.导致这一现象的原因可能是.〔选填序号〕A.电压表断路B.小灯泡断路C,滑动变阻器断路D,电压表短路〔3〕故障排除后,闭合开关,当滑动变阻器滑片P移到某一位置时,电压表示数如图乙所示,要测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片向移.〔选填"左〞或"右"〕〔4〕通过移动滑动变阻器滑片P记录了多组数据,并作出了如图丙所示的/ -U图象.由图可知小灯泡正常发光时的电阻为Q .【解析】分析：〔1〕电流表、灯泡、滑动变阻器、开关串联接入电路：滑动变阻器的接法为“一上一下〞.〔2〕常见的电路故障有断路与短路,根据电路故障现象分析电路故障原因；〔3〕根据电压表的量程和分度值读出电压表的示数,电压表的示数小于灯泡的额定电压, 要使灯泡正常工作,灯泡两端电压增大到2.5V,电路电流要增大,总电阻要减小,滑动变阻器的电阻要减小：〔4〕从图像上找到额定电压对应的点,读出对应的电流,利用R = 计算出电阻.解答：〔1 〕滑动变阻器的接法为"一上一下",电路图如下图：〔2〕灯泡不亮,可能是灯泡断路或短路或灯泡之外的电路断路：电流表无示数可能是电路断路：电压表示数接近电源电压,说明电压表与电源两端相连,电压表并联电路之外,不存在断路：应选D；〔3〕电压表使用.〜3V量程,分度值为0.1V,电压为2.2V；要使灯泡正常工作,灯泡两端电压从2.2V增大到2.5V,电路电流要增大,总电阻要减小,滑动变阻器的电阻要减小, 滑片向右端移动,使电压表的示数为2.5V为止：〔4〕由图像知,当灯的电压是2.5V时,对应的电流值为0.2A,小灯泡正常发光时的电阻为/? = £ = 1^ = 12.5..故答案为(1). ⑵・B (3) .右(4). 12.5【点睛】此题考查了测量电阻的实验中电路故障的判断、电压表的读数、及电阻的计算, 同时还考查了学生对图像的分析和处理水平.本实验需要注意灯丝的电阻随温度的变化而变化.10.小艾同学用如下图电路“探究并联电路中电流的特点〞.实验序号C处的电流/c/A8处的电流/1A A处的电流/A/A第一次测量0.20.20.4第二次测量0.30.30.6第三次测量0.40.40.8⑴在连接电路时,开关应;(2)电流表应选填“串联〞或“并联〞)在被测电路中；⑶用电流表分别测出电路中的A、8、C处的电流,改变电源电压,重复实验,记录数据如表所示.小艾同学由表格数据得出实验结论：并联电路中干路电流为支路电流的2倍,这个结论一定成立吗？答： (选填“一定〞或“不一定〞).为了得出具有普遍意义的并联电路电流特点应该.【答案】断开串联不一定换用不同规格的灯泡屡次测量【解析】【分析】【详解】⑴田为保护电路,在连接电路时,开关应断开.⑵⑵电流表应串联在被测电路中,由于串联电路中各处电流都相等,因此电流表与被测电路串联后,电流表显示的电流值就等于被测电路的电流值.⑶⑶根据并联电路各支路电压相等和欧姆定律,中选用的两灯泡的规格相同时,通过两灯泡的电流相等,并联电路中干路电流才为支路电流的2倍；假设灯泡的规格不同,那么通过两支路的电流不相等,那么这个结论不成立,故小艾同学结论不一定成立.⑷为了得出具有普遍意义的并联电路电流特点,应该换用不同规格的灯泡屡次测量.。

电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

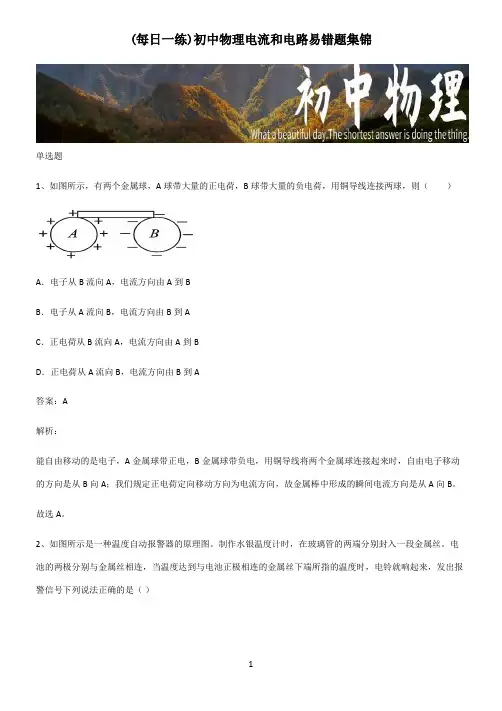

(每日一练)初中物理电流和电路易错题集锦单选题1、如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则（）A．电子从B流向A，电流方向由A到BB．电子从A流向B，电流方向由B到AC．正电荷从B流向A，电流方向由A到BD．正电荷从A流向B，电流方向由B到A答案：A解析：能自由移动的是电子，A金属球带正电，B金属球带负电，用铜导线将两个金属球连接起来时，自由电子移动的方向是从B向A；我们规定正电荷定向移动方向为电流方向，故金属棒中形成的瞬间电流方向是从A向B。

故选A。

2、如图所示是一种温度自动报警器的原理图。

制作水银温度计时，在玻璃管的两端分别封入一段金属丝。

电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A．温度计中的水银是绝缘体B．电铃响时，电磁铁右端是N极C．温度降低到74℃以下，电铃响D．电铃响且滑片P向左移动时，电磁铁磁性减弱答案：B解析：A．水银属于金属，金属是导体，故A错误；B．由安培定则知，电磁铁的右端为N极，故B正确；C．由电路图知，温度降到74℃时，控制电路断开，电磁铁无磁性，衔铁被释放，电铃不响，故C错误；D．由电路图知，当滑片向左移动时，变阻器接入电路的阻值减小，由欧姆定律知，电路中的电流增大，电磁铁的磁性增强，故D错误。

故选B。

3、如图所示是一种英语听力播放控制装置的原理图。

“播放器”是有电流通过时会播放音的装置；“定时开关”在电路刚接通时，处于“闭合”状态，达到设定时间后能自动断开。

下列选项中正确的是（）A．闭合开关S，指示灯立刻发光，播放器立刻播放声音B．到达设定时间后，指示灯熄灭，播放器立刻开始播放声音C．到达设定时间后，指示灯发光，播放器立刻开始播放声音D．定时开关断开前后，“指示灯”和“播放器”分别处于并联和串联状态答案：C解析：A．定时开关在电路刚接通时，处于闭合状态，则当闭合开关S时，播放器被短路，电路为灯泡的简单电路，所以指示灯立刻发光，但播放器不能播放声音，故A错误；BC．达到设定时间后，定时开关自动断开，此时播放器和指示灯串联，电路中有电流，指示灯发光，播放器立刻开始播放声音，故C正确，B错误；D．定时开关断开前，播放器被短路，电路为指示灯的简单电路；定时开关断开后，指示灯和播放器串联，故D错误。

电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-24100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．3．小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系．（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整．（____）（2）连接电路后，小明把电流表接入图甲的A处，闭合开关S后，发现小灯泡1L不亮，2L亮，电流表无示数，产生这种现象的原因可能是______．排除电路故障再做实验，电流表在A处的示数如图丙所示，请你帮小明把该示数填入下表空格处．然后小明把电流表分别接入电路中的B、C两处测电流，并把电流表的示数记录在下表中．A处的电流/AAI B处的电流/ABI C处的电流/ACI______0.150.25小明分析表格中的数据认为：并联电路中干路电流等于______．（3）小明想，要使上述结论更具普通性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：方案一：在图甲的基础上，反复断开、闭合开关，测出A、B、C三处的电流．方案二：在图甲的基础上，只改变电源电压，测出A、B、C三处的电流．方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A、B、C三处的电流．以上三种方案，你认为不可行的方案______（填“一”“二”或“三”）．小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中．实验次序A处的电流/AAI B处的电流/ABI C处的电流/ACI 10.120.180.3020.140.210.3530.200.300.50请你根据小明的实验步骤和有关数据回答下列问题：①在拆电路改装时，开关必须______；②小明选择的方案是方案______（填“一”“二”或“三”）．L支路有断路 0.10 各支路电流之和一断【答案】1开二【解析】【分析】【详解】(1)[1]由电路图可知，两灯泡并联，因此可得实物图如下：；(2)[2]电流表无示数说明电路不通，即1L支路有断路；[3]由图丙可知，A处电流为0.1A；[4]由表格数据可知，干路C处电流，等于A支路，B支路电流之和，因此可得并联电路中干路电流等于各支路电流之和；(3)[5] 方案二和方案三：换用不同的规格的小灯泡，或者增加电池的节数改变电源电压，测出三处的电流，可以得出多组不同的实验数据，故可以得出普遍规律；而方案一中反复断开，闭合开关，测得到的实验数据都是相同的，故不可行；[6]为了保护电路，在拆电路改装时，开关必须断开；[7] 分析A、B两处的电流的变化关系可知，通过A处电流的变化倍数和通过B电流的变化倍数相等，说明选择的实验方案是二．4．莉莉利用如图所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5 V；小灯泡额定功率约为1 W，电源电压恒为6 V，①闭合开关前，应将滑滑动变阻器的滑片移至___（选填“A”或“B”）端。

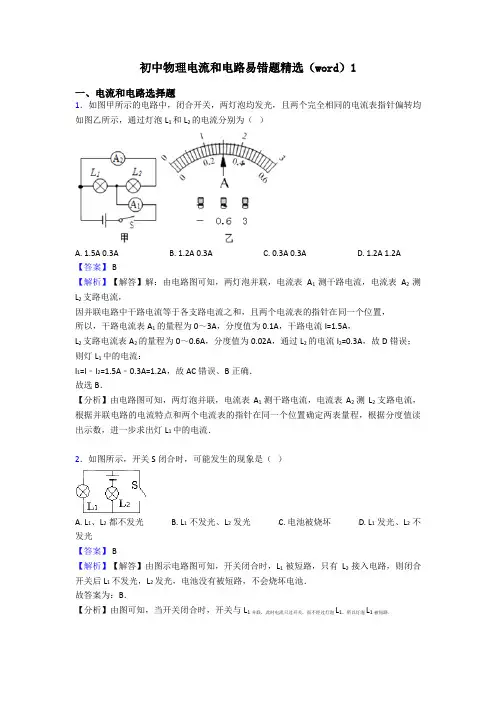

初中物理电流和电路易错题精选（word）1一、电流和电路选择题1．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A. 1.5A 0.3AB. 1.2A 0.3AC. 0.3A 0.3AD. 1.2A 1.2A【答案】 B【解析】【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，干路电流I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，通过L2的电流I2=0.3A，故D错误；则灯L1中的电流：I1=I﹣I2=1.5A﹣0.3A=1.2A，故AC错误、B正确．故选B．【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，根据并联电路的电流特点和两个电流表的指针在同一个位置确定两表量程，根据分度值读出示数，进一步求出灯L1中的电流．2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。

电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s 时测得实验数据如下表：离渠中心线距离r/m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd=0.6A-0.46A=0.14A，电流方向是从c到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.3．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。
