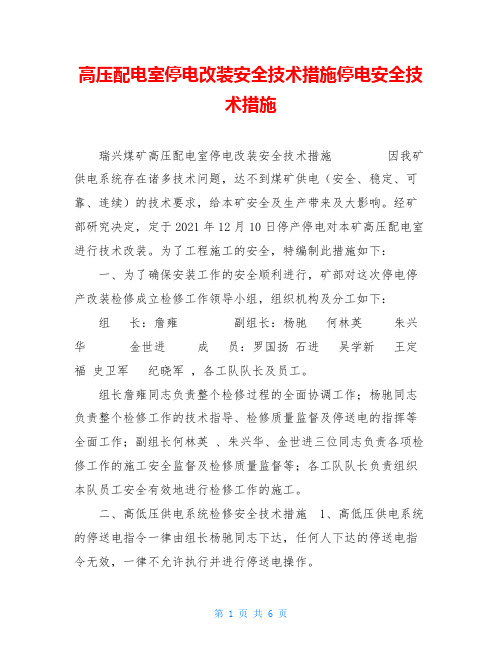

高压配电室停电改装安全技术措施停电安全技术措施瑞兴煤矿高压配电室停电改装安全技术措施因我矿供电系统存在诸多技术问题，达不到煤矿供电（安全、稳定、可靠、连续）的技术要求，给本矿安全及生产带来及大影响。
经矿部研究决定，定于2021年12月10日停产停电对本矿高压配电室进行技术改装。
为了工程施工的安全，特编制此措施如下：一、为了确保安装工作的安全顺利进行，矿部对这次停电停产改装检修成立检修工作领导小组，组织机构及分工如下：组长：詹雍副组长：杨驰何林英朱兴华金世进成员：罗国扬石进吴学新王定福史卫军纪晓军，各工队队长及员工。
组长詹雍同志负责整个检修过程的全面协调工作；杨驰同志负责整个检修工作的技术指导、检修质量监督及停送电的指挥等全面工作；副组长何林英、朱兴华、金世进三位同志负责各项检修工作的施工安全监督及检修质量监督等；各工队队长负责组织本队员工安全有效地进行检修工作的施工。
二、高低压供电系统检修安全技术措施 1、高低压供电系统的停送电指令一律由组长杨驰同志下达，任何人下达的停送电指令无效，一律不允许执行并进行停送电操作。
2、在全部停电或部份停电的电气设备上工作，必须完成下列措施：1) 停电；2) 验电；3) 装设接地线；(1) 停电工作地点，必须停电的设备如下：a ) 检修的设备；b) 与工作人员在进行工作中正常活动的最大范围的距离小于表2规定的设备；c) 带电部份在工作人员后面或两侧无可靠安全措施的设备。
表2 工作人员在进行工作正常活动的范围与带电设备的安全距离电压等级（KV）安全距离（m） 10及以下 0．35 35 0．6 110 1．5 将检修设备停电，必须把各方面的电源完全断开（任何运行中的星形接线设备有中性点，必须视为带电设备）。
禁止在只经断路器断开电源的设备上工作，必须拉开刀闸，使各方面至少有一个明显的断开点。
断开开关及刀闸的操作电源。
在线路工作时，应停电的范围如下：检修线路的出线开关及联络开关；可能将电源返至检修线路的所有开关；在检修线路工作范围内的其它带电线路。

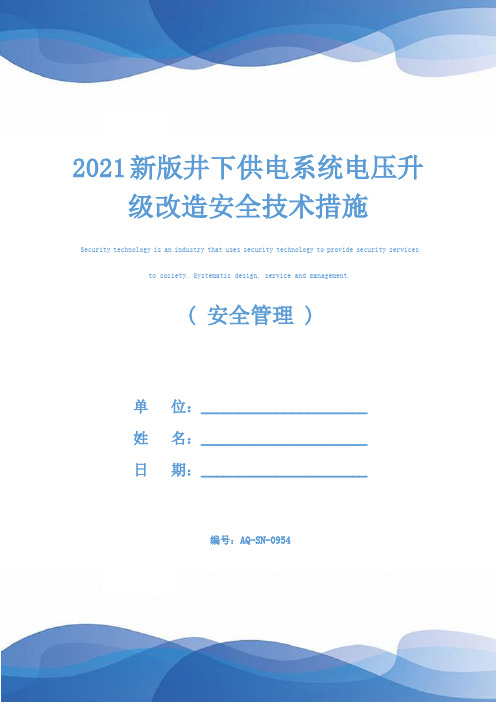

2021新版井下供电系统电压升级改造安全技术措施Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-09542021新版井下供电系统电压升级改造安全技术措施现我矿井下供电电压使用380v电压等级，现不能满足生产的要求，急需进行电压升级，现条件成熟，矿定于6月7日进行电压升级改造为660V。
特制定以下措施：一、停电时间：2012年6月7日早班9：00至下午16：00二、停电范围：副井井下下所有供电。
三、组织措施：1、必须提前将副倾井水仓水量抽至最低水位，保证停电时水仓能容纳井下8小时的正常涌水量。
2、机电电钳工分为三组。
三个组分别由杨光明（地面组）、陈小兵、王明志带队。
;操作步骤为：○1沿途所有进出线电缆进行检查，看是否有电缆破口和老化现象，检测电缆绝缘值是否符合要求。
○2井下两组人员分别进入斜井迎头和二号石门迎头，将迎头上各开关和电机改为660V接法（副斜井潜水泵更换为660V潜水泵）③迎头机电设备全部改装完成后相互联系全部撤离至副井+1260水平车场（进风巷），人员全部到齐后联系调度室通知地面组停井下局扇电源，确认停电完成后将副井+1260水平风机及所有开关改为660V接法。
改好后用摇表进行电机绝缘值的检测，如果不符合要求，进行更换。
三组路径分别为：○1一组由陈小兵带领陈明金王龙海蒋松改副斜井迎头设备后与二组在副井车场汇合（途径要改的设备有副斜井迎头耙装机开关及电机，喷浆机开关及电机，潜水泵开关及更换潜水泵。

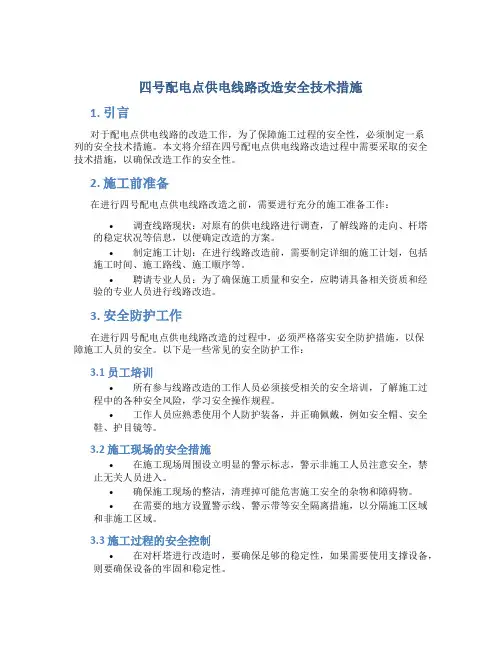

四号配电点供电线路改造安全技术措施1. 引言对于配电点供电线路的改造工作，为了保障施工过程的安全性，必须制定一系列的安全技术措施。
本文将介绍在四号配电点供电线路改造过程中需要采取的安全技术措施，以确保改造工作的安全性。
2. 施工前准备在进行四号配电点供电线路改造之前，需要进行充分的施工准备工作：•调查线路现状：对原有的供电线路进行调查，了解线路的走向、杆塔的稳定状况等信息，以便确定改造的方案。
•制定施工计划：在进行线路改造前，需要制定详细的施工计划，包括施工时间、施工路线、施工顺序等。
•聘请专业人员：为了确保施工质量和安全，应聘请具备相关资质和经验的专业人员进行线路改造。
3. 安全防护工作在进行四号配电点供电线路改造的过程中，必须严格落实安全防护措施，以保障施工人员的安全。
以下是一些常见的安全防护工作：3.1 员工培训•所有参与线路改造的工作人员必须接受相关的安全培训，了解施工过程中的各种安全风险，学习安全操作规程。
•工作人员应熟悉使用个人防护装备，并正确佩戴，例如安全帽、安全鞋、护目镜等。
3.2 施工现场的安全措施•在施工现场周围设立明显的警示标志，警示非施工人员注意安全，禁止无关人员进入。
•确保施工现场的整洁，清理掉可能危害施工安全的杂物和障碍物。
•在需要的地方设置警示线、警示带等安全隔离措施，以分隔施工区域和非施工区域。
3.3 施工过程的安全控制•在对杆塔进行改造时，要确保足够的稳定性，如果需要使用支撑设备，则要确保设备的牢固和稳定性。
•在进行电缆接头处理时，必须先进行电压检测，并采取适当的措施避免电击等安全事故的发生。
•在进行电缆敷设时，要避免电缆的过度弯曲和受力，以免电缆断裂或电气故障。
3.4 火灾防范措施•在施工现场设置灭火器、灭火器材等灭火设施，并确保施工人员熟悉使用方法和操作规程。
•在施工现场设置明显的出口标识和逃生指示标识，以确保在火灾发生时施工人员能够安全撤离。
4. 应急应对措施在四号配电点供电线路改造过程中，可能会发生一些突发情况，因此需要制定应急应对措施，以应对各种意外事件：•在施工现场配备急救箱，并确保施工人员具备急救知识和技能，能够快速应对突发伤病事件。

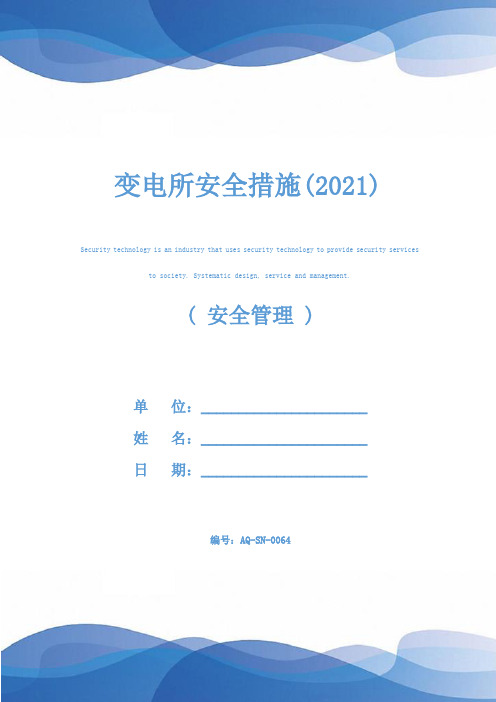

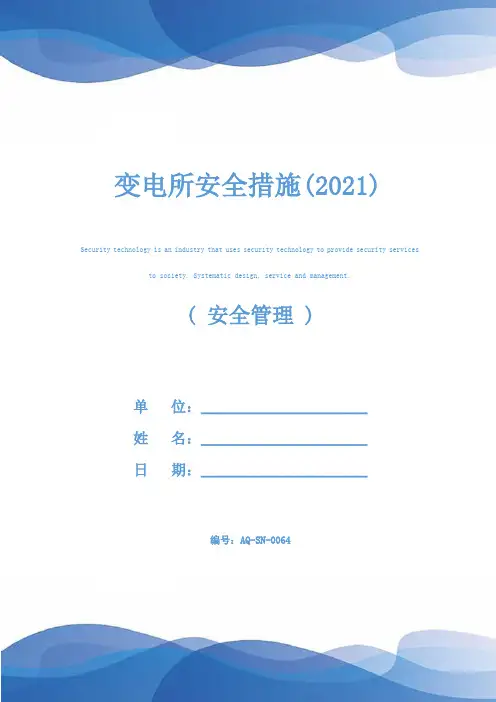

变电所安全措施(2021)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0064变电所安全措施(2021)耿村洗煤厂6KV线路I回路已经具备送电条件，经耿村洗煤厂预验收同意，准备在2012年2月17日开始施工，为了安全起见，特制定停电施工安全措施如下：一：施工前期安全准备1、施工前组织有关人员学习电工作业安全技术规范，施工中坚持每天召开班前会，把工作内容、地点、安全注意事项贯彻到每个人，做到持证上岗，对器具、安全器材必须全面检查，确认合格后方可进行作业。
2、要正确使用工具，尤其是各种电动工具应严格按使用说明书规定来操作，避免发生人身和设备事故。
二：施工过程安全措施1、施工单位在35KV耿村站办理站内工作票。
35KV变电所洗煤厂I回路停电后，首先摇出手车，合上接地刀闸，在施工区域用验电笔测量无电后方可施工。
2、确认停电后施工人员要穿绝缘鞋戴上安全帽进行施工。
3、在敷设电缆时注意防护工作，穿越高压开关柜底部电缆沟时应做好安全防护措施方可施工。
4、现场施工人员在施工前由洗煤厂机电队安排专人与洗煤厂变电所值班人员联系，作业期间必须注意好两端接线工艺，机电队负责两条回路高压核对相序工作，并将核相手续由35KV耿村站确认，确认无误时方可把新I回路送电，恢复正常供电。
不能影响穿越盘的安全供电。
5、听从35KV变电站值班人员指挥，共同做好安全防护工作。
6、施工人员进入变电站施工现场必须佩戴安全帽、绝缘鞋，登高作业必须系安全带，不能乱动供电设施，以免触电。

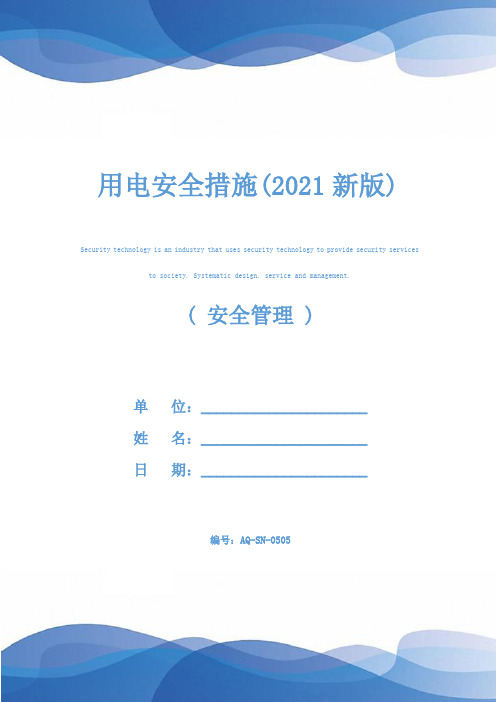

用电安全措施(2021新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0505用电安全措施(2021新版)（1）、按JBG45-88用电安全技术规范，进行各项与用电有关的作业。
安装、维修或拆除临时用电工程，必须由专业持证电工完成。
使用电气机械的人员应做到，在使用前必须按规定穿戴好相应的劳动防护用品。
并检查电气装置和保护设施是否完好。
严禁设备带病运转。
停用的设备必须拉闸断电，锁好开关箱。
操作人和电工平时注意所用设备的负荷线，保护零线和开关箱等电路，发现问题，及时报告解决，搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
（2）、移动开关箱的电线不得拖地，不得缚在钢管架子上，需要穿墙时，必须加塑料或瓷套管保护，并在上方做好隐蔽保护，防止落物击断导线。
电杆的档距不得大于35m，线间距离不得小于0.3m，木横担截面应为80*80mm2，长度为1.5m。
架设导线时，导线离地的距离是过车道应≥6m，施工现场≥4m。
现场供电线路采用三相五线制，即三根火线，一根工作零线，一根专用保护零线。
电气设备的金属外壳必须与专用的保护零线连接，专用保护零线应由工作接地线，配电房的零线或第一级漏电保护器电源侧的零线引出。
不得一部分设备作保护接零，另一部分设备作保护接地。
保护零线不得装设开关或熔断丝，不得挪作它用。
（3）、所有的电器设备接地线应用铜导线，不得用铝导体做接地体或地下接地线，垂直接地体宜采用角钢、钢管或圆钢，不得采用螺纹钢材。
2021新版配电线路检修工作三大措施Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.（安全管理）单位:姓名：日期：编号：AQ-SN-0832电气安全2021新版配电线路检修工作三大措施一、技术措施（一）停电：1.拉开停电线路开关和负荷侧刀闸。
2.拉开危及该线路停电作业，且不能采取安全措施的交叉跨越、平行和同杆架设线路的开关和刀闸。
3.拉开有可能返回低压电源的开关和刀闸。
（二）验电：1.在停电线路工作地段装接地线前，要先用相应电压等级的验电器逐相验电，验明确无电压。
2.验电时应戴绝缘手套，并有人监护。
3.对同杆架设的多层电力线路进行验电时，先验低压，后验高压，先验下层，后验上层。
（三）挂接地线1.线路验明确无电压后，各班组应立即在工作地段两端挂接地线，凡有可能送电到停电线路的分支线也要挂接地线。
2.假设有感应电压反映在停电线路上时，应加挂接地线，同时，要注意在撤除接地线时，防止感应电触电。
3.同杆架设的多层电力线路挂接地线时，应先挂低压，后挂高压，先挂下层，后挂上层。
4.挂接地线时，应先接接地端，后接导体端。
接地线连接要可靠，不准缠绕。
装拆接地线时，人体不得碰触接地线，在采用临时接地线时，接地极在地面下不得小于0. 6%二、安全措施：（-）上杆前，应先检查杆根是否牢固，对不牢固的杆基，先加固或打临时拉绳后，再行上杆。
（二）上杆前，应先检查登杆工具，如脚扣、安全带是否完整牢靠。
（三）攀登杆塔脚钉时，应检查脚钉是否牢固。
（四）在杆塔上工作，必须使用安全带和戴安全帽，安全带应系在电杆及牢固的构件上，系好安全带后必须检查扣环是否扣牢，在杆塔上作业转位时，不得失去安全带保护，在工作时不准调整或撤除拉线。
供电改造的安全技术措施一、工程概况：目前综采工作面正在进行紧张有序的搬家工作，为确保综采工作面设备安装之后正常用电和设备试机、运行，经机运部领导商讨、研究决定把一采区变电所KBSGZY-630/10、KBSGZY-800/10型变压器及低压供电设备运至150105皮带联络巷，完成综采工作面的供电改造，为保证此次施工的安全，根据《煤矿安全规程》的有关规定，特编制本安全技术措施：二、领导组织：为利于协调、组织及保证此次施工的安全顺利进行，特成立施工领导小组：安全负责人：王超技术负责人徐可群、张吉福施工负责人：刘明泉、潘福生施工人员：机电科大班施工人员三、施工步骤：1、施工前的准备工作：由调度室安排施工单位在一采区变电所内安装一台11.4Kw绞车。
绞车采用四角Φ20锚杆四角固定。
2、办理工作票和操作票。
3、按先停低压、后停高压的顺序，断开17#、18#高防负荷供电，并把17#、18#高防的隔离开关和断路器分别打到零位，并悬挂“有人工作，禁止合闸”的牌板。
4、拆开变压器高低压头接线腔盖板并分别进行验电、放电。
5、拆开17#、18#高防负荷侧接线腔盖板，并对接线柱验电、放电。
6、拆除变压器与高防、5#、6#KJZ-630馈电及馈电与馈电间的连接电缆，然后在高防和馈电拆除电缆的喇叭口上加上合适的挡板、密封圈后上紧喇叭嘴。
7、利用变电所内的顶板专用起吊锚杆拆除变压器高低压供电装置。
8、把变压器及低压馈电开关运至150105皮带联络巷。
9、用变电所专用起吊锚杆组装变压器高低压头，按照设备布置图把低压设备依次就位。
10、按照供电图纸接设备的电源、负荷（后附图纸）。
11、调整设备定值，设备通电试运行。
12、施工结束。
四、运输路线：一采区变电所→一采区皮带巷→151回风巷→152轨道巷→150105皮带联络巷五、安全技术措施：1、所有参加施工人员必须认真学习本安全技术规程，并签字确认后方可参加施工。
2、任何人不得违章指挥，违章作业，违反劳动纪律。
供电改造的安全技术措施
(2021年)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0962
供电改造的安全技术措施(2021年)
一、工程概况：
目前综采工作面正在进行紧张有序的搬家工作，为确保综采工作面设备安装之后正常用电和设备试机、运行，经机运部领导商讨、研究决定把一采区变电所KBSGZY-630/10、KBSGZY-800/10型变压器及低压供电设备运至150105皮带联络巷，完成综采工作面的供电改造，为保证此次施工的安全，根据《煤矿安全规程》的有关规定，特编制本安全技术措施：
二、领导组织：
为利于协调、组织及保证此次施工的安全顺利进行，特成立施工领导小组：
安全负责人：王超
技术负责人徐可群、张吉福
施工负责人：刘明泉、潘福生
施工人员：机电科大班施工人员
三、施工步骤：
1、施工前的准备工作：
由调度室安排施工单位在一采区变电所内安装一台11.4Kw绞车。
绞车采用四角Φ20锚杆四角固定。
2、办理工作票和操作票。
3、按先停低压、后停高压的顺序，断开17#、18#高防负荷供电，并把17#、18#高防的隔离开关和断路器分别打到零位，并悬挂“有人工作，禁止合闸”的牌板。
4、拆开变压器高低压头接线腔盖板并分别进行验电、放电。
5、拆开17#、18#高防负荷侧接线腔盖板，并对接线柱验电、放电。
6、拆除变压器与高防、5#、6#KJZ-630馈电及馈电与馈电间的连接电缆，然后在高防和馈电拆除电缆的喇叭口上加上合适的挡板、密封圈后上紧喇叭嘴。
7、利用变电所内的顶板专用起吊锚杆拆除变压器高低压供电装置。
8、把变压器及低压馈电开关运至150105皮带联络巷。
9、用变电所专用起吊锚杆组装变压器高低压头，按照设备布置图把低压设备依次就位。
10、按照供电图纸接设备的电源、负荷（后附图纸）。
11、调整设备定值，设备通电试运行。
12、施工结束。
四、运输路线：
一采区变电所→一采区皮带巷→151回风巷→152轨道巷→150105皮带联络巷
五、安全技术措施：
1、所有参加施工人员必须认真学习本安全技术规程，并签字确认后方可参加施工。
2、任何人不得违章指挥，违章作业，违反劳动纪律。
3、施工人员一律要穿戴整齐（着工作服、穿胶靴、佩戴安全帽、
矿灯、自救器）任何人不得携带易燃易爆物品、烟火以及穿化纤衣物下井。
4、施工时，安全负责人及施工负责人应紧跟现场，以便及时制止不安全行为。
6、施工前，必须由施工负责人对所需要的工器具和保安用具进行检查，施工时必须使用经检验合格的安全防护用具，检查验电、放电工具的安全可靠性能，合格后方可使用。
7、操作电气设备，严格按照电气操作规程执行，戴绝缘手套、穿绝缘靴并站在绝缘台上。
8、井下工作先由瓦检员对工作范围内的气体进行检测（工作现场由专人佩戴瓦检仪实时检测气体），严禁超浓度（瓦斯浓度不超过1.0%）作业。
9、变电所值班员要严格执行停送电、挂牌管理、工作票制度，严禁约时送电，并作好记录。
10、停送电经培训合格的值班员进行操作；操作时，必须执行“一人操作，一人监护”的监护制度；操作时，操作人员必须佩戴
合格的安全防护用具，倒闸操作应按规定顺序（停电：先停低压，再停高压；先停断路器，再停隔离开关；送电时顺序相反）逐项进行，操作完毕后，应进行复查，并执行挂牌制度。
11、验放电时，应使用经检验合格的验放电专用工具，并佩戴保安用具进行操作。
12、挂接地线时应先接接地端，后接导线端。
接地线连接要可靠，不准缠绕，拆接地线时程序与此相反。
装拆接地线时，工作人员应使用绝缘棒或绝缘手套，人体不得碰触接地线。
13、接地线应有接地和短路导线构成的成套接地线。
成套接地线必须采用多股软铜线组成，其截面不得小于25平方毫米，严禁使用其他导线用作接地线和短路线。
14、使用锚杆进行起吊设备：起吊前,要预先对锚杆支撑力做拉力试验（顶部锚杆锚固力不小于70KN），待锚杆检测合格后方可进行起吊，在起吊过程中所有施工人员严禁站在用于起吊设备下方进行操作。
15、起吊设备时，如果设备无吊装环应合理选择吊装位置，找
准重心以免因偏载使被起吊设备发生摆动，损坏设备和伤害施工人员。
16、用手拉葫芦起吊重物时，要先将被起吊物试吊离地高度
100--200mm（拆除变压器高低压头时，只需将高低压头带上力便可）,检查起吊用具、起吊索具、连接用具均可靠无误后方可再正式起吊。
17、起吊设备时，受力点应系在设备指定的吊装部位,严禁把设备的外凸处手柄、部件当作吊装环用于起吊，以免损坏设备。
18、操作绞车前应对提升信号（包括红绿等）和各安全设施进行全面检查，应保证提升信号畅通、声光俱备、灵敏可靠，提运安全设施齐全可靠。
19、调度绞车的制动装置应灵敏可靠（闸皮、闸轮磨损不超限），并由钢丝检查员对提升钢丝绳的锈蚀、磨损、断丝等情况进行检查并做好记录，只有在制动装置和钢丝绳都完好的状态下才可以进行提运，否则必须进行处理待处理合格后方可进行提运（11.4Kw绞车提升能力计算后满足提运变压器身的要求）。
20、运输时使用的各类绞车，使用前必须检查以下几个方面：1、
检查绞车基础、基座、支腿是否安全可靠；2、检查钢丝绳是否陈旧，有无断丝、断股、破损等现象；检查绞车部件是否齐全；各按钮、手把是否灵活可靠。
经以上检查确认安全后，方可使用绞车。
21、设备车上下山提升时，由专职信号把钩工摘挂钩，挂钩之前详细检查钩头、绳套是否安全、绳卡是否紧固、齐全，设备是否确实捆绑牢固，确认无问题后方可发信号运输。
22、提运时，要由技术熟练的、有绞车司机证的专职绞车司机进行操作，根据物体体积、重量、外形尺寸等控制适当的绞车速度，以避免在运输过程中因速度过快而导致设备车掉道，损坏设备或造成人员伤害且绞车司机开车必须注意以下几点：①、严格按信号开车，信号不清不准开车；②、严禁站在牵引侧开车，严禁放飞车，严禁边开车边板绳；③、开车时精力集中，随时观察钢丝绳的缠绕和绞车的运行情况，发现异常及时停车处理；④、发现绞车负荷突增，不可强拉，待停车检查处理完毕后，可恢复运行；⑤、开车前必须保证运输“三角区”无人。
23、变压器高低压控制箱、低压馈电设备装车和变压器身运输
时（专用变压器车），控制箱用双股8#铁丝绑扎牢固并根据物件的重心点，注意物体受力方向，尽量保证装车时重心居中，避免偏载现象的出现，以免在运输过程中发生事故（尤其是变压器从变电所运出时）。
24、接地系统：
（1）变压器采用截面不小于50mm²的铜线敷设，与变电所主接地系统连接，严禁变压器中性点直接接地；
（2）接地网上的每一点的接地电阻，必须符合规程要求（不得大于2Ω）。
（3）设备的保护接地线统一采用截面积50mm²的铜线制作，铜线两端统一压接压线鼻，采用M12x5型螺栓与接地极、压线鼻可靠连接。
（4）电气设备的接地部分必须用单独的接地线与接地装置相连接，不得将多台电气设备的接地线串联接地。
（5）、局部、辅助接地极采用直径35mm、长1.6m的钢管制成，管上至少钻20个直径不小于5mm的透孔，垂直埋入底板不小于1.5m。
裸露出地面不得小于0.05m，局部、辅助接地极间距≥5m,辅助接地连线用4mm²电缆四根并联，局部接地线用50mm²铜线。
（6）设备运行前必须测量其接地电阻，不符合规定的严禁合闸运行设备。
25、接线工艺
所有接线必须严格按照《防爆电气检查标准》执行，严禁出现鸡爪子、羊尾巴等不符合规定的接线工艺。
电缆连接必须严格遵守供电系统图，接线要美观，压接要牢靠。
26、灌装环氧树脂
灌装环氧树脂要由专人进行灌装，使用时要把环氧树脂搅拌均匀后由施工、技术负责人检查确认可以使用后方可进行灌装，灌装后要确保环氧树脂不向外溢出，同时不能高出喇叭口的上边缘。
27、所有施工项目结束后，应由施工负责人、技术负责人、安全负责人共同对开关防爆性能进行再次检查，只有检查合格后方可对高防进行整定、投入各种保护确保正常供电。
28、本措施未尽事宜按《煤矿安全规程》、《质量标准化标准》（二
电力安全技术 | Power Safety Technology
电气安全级）、《变配电工安全技术操作规程》等有关文件执行。
附：安全技术措施贯彻学习记录
规程贯彻人
学习时间
施工人员学习签字：
机电科
2012年4月26日
