矿井供电安全技术措施(最新版)

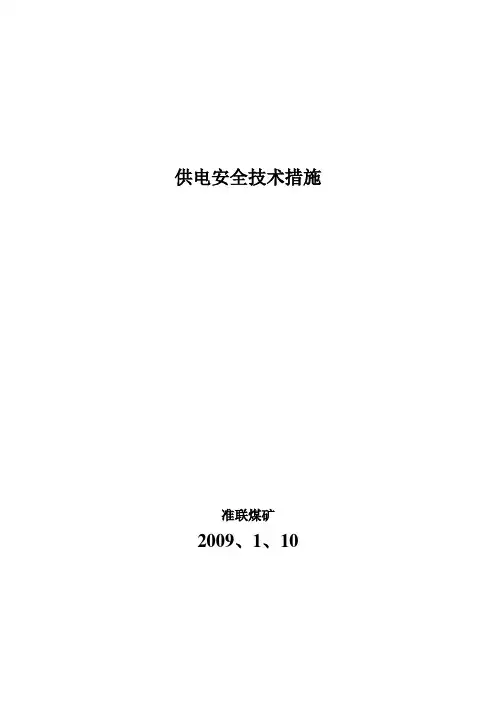

供电安全技术措施
准联煤矿
2009、1、10
供电安全技术措施
1、矿井应有双回路电源线路。

当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。

矿井的双回路电源线路上都不得分接任何负荷。

2、防爆电气设备入井前，应检查其“产品合格证”、“煤矿矿用产品安全标志”及安全性能；检查合格后方可入井。

3、井下采区变电所、移动变电站或配电点引出的馈电线上应装设短路、过负荷、漏电保护装置。

4、严禁井下配电变压器中性点直接接地，严禁由地面中性点接地的变压器或发电机直接向井下供电。

5、煤电钻必须使用综合保护装置。

6、矿灯的管理和使用应遵守《煤矿安全规程》第475条的规定。

7、井下不得带电检修、搬迁电气设备、电缆和电线。

并遵守《煤矿安全规程》第445条的规定。

8、井下电缆应选用煤矿许用的合格电缆，电缆不得悬挂在风管和水管上，不得遭受淋水。

电缆必须敷设在压风管、供水管的上方，并保持0.3米以上的距离。

9、井下供电应做到“三无”、“四有”、“两齐”、“三全”、“三坚持”。

2024年煤矿井下安全供电
煤矿井下的安全供电对于矿工和矿井运营非常重要。

以下是一些常见的煤矿井下安全供电措施：
1. 矿用电缆：使用耐磨、耐压和防爆材料制造的矿用电缆可以保证电力传输的安全性。

这些电缆通常具有较高的耐火性能并能够在恶劣的环境中使用。

2. 防爆开关和电路断路器：煤矿井下应使用防爆型开关和断路器，以避免电路短路和故障引起的火灾和爆炸。

3. 漏电保护装置：安装漏电保护装置可以及时发现并切断漏电故障，从而有效预防触电事故的发生。

4. 安全用电培训：矿工应接受相应的安全用电培训，了解井下电气设备的使用方法和安全操作规程。

这有助于减少因错误操作而引发的事故。

5. 定期设备维护：定期对井下电气设备进行维护和检修，确保设备的正常运行和安全性。

6. 紧急照明和报警系统：在煤矿井下设置紧急照明和报警系统，以便在发生事故时迅速提醒矿工并提供必要的照明。

请注意，这些只是一些常见的煤矿井下安全供电措施。

实际的煤矿井下安全供电方案可能会因矿井特殊情况和法规要求而有所不同。

相关的法律、规范和指导文件可能提供更加详细和准确的信息，建议您在查阅相关文件和专业人员的指导时，更好地了解2024年煤矿井下安全供电要求。

第 1 页共 1 页。

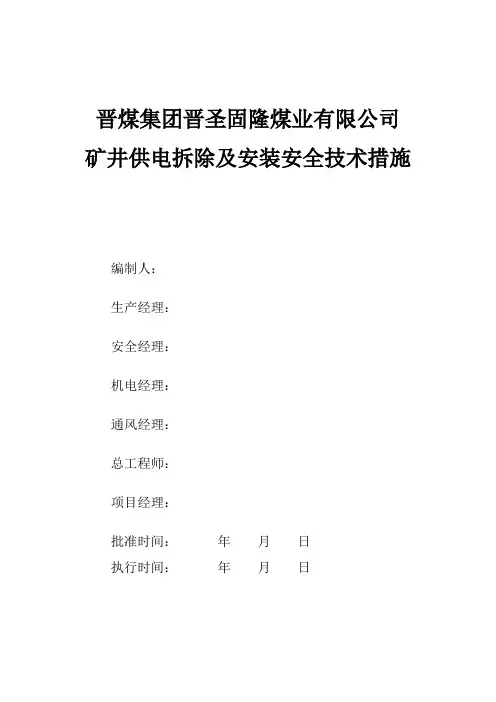

晋煤集团晋圣固隆煤业有限公司矿井供电拆除及安装安全技术措施编制人：生产经理：安全经理：机电经理：通风经理：总工程师：项目经理：批准时间：年月日执行时间：年月日晋煤集团晋圣固隆煤业有限公司矿井供电拆除及安装安全技术措施编号：JMCS－AZ－JSGL－2011－02总工程师：生产矿长：安全矿长：机电矿长：通风矿长：监理工程师：编者：执行队长：措施批准时间：年月日措施执行时间：年月日晋煤集团晋圣固隆公司安全技术措施审批卡晋煤集团晋圣固隆“一通三防”措施审批卡（副页）晋煤集团晋圣固隆煤业有限公司矿井供电拆除及安装安全技术措施一、工程概况固隆煤业有限公司原沟东煤矿井下排水供电在原主井井筒敷设，现主井井筒需要刷大施工，为了保证井上通风和井下排水正常运行，必须对井上下供电进行改造，为保证供电改造作业期间的安全，特制定如下安全技术措施：二、项目负责人施工队长：毛永康副队长：何延强谭世林安全负责人：蒋汉鹏技术负责人：卢文明三、施工项目及要求1、在回风立井的工业场地内的西北角施工一座6米宽、7米长的低压配电室，地面的三面挖上0.6米宽，0.6米深的电缆沟，然后电缆沟和地面用水泥罩面。

2、把原高压室南边的低压配电室内的11个低压配电柜转移到新施工的低压配电室内，然后接通各个低压配电柜，供回风立井和主斜井施工用电。

3、在原办公楼的南边墙外施工一座高压和低压配电室，高压室尺寸为5米长，5米宽；低压室的尺寸为8米长，5米宽，地面的三面挖上0.6米宽，0.6米深的电缆沟；最后高压、低压配电室的电缆沟和地面用水泥罩面4、从原矿井高压配电室引两趟高压线，每趟通过八根高压线杆（12米每根）架到原办公楼的南边墙外高压配电室内，每根线路使用502电缆400米。

5、接通配电室内的七个高压柜开关、一个315KW变压器和一个500KW变压器，接通低压配电室内的7个低压配电柜，低压柜使用约200米的3*902+1*502电缆连接，供副斜井和其它施工用电。

矿井停、送电安全技术措施为保证相关检修人员以及矿井供电的安全，避免事故的发生，特制定停送电安全技术措施，望相关单位认真贯彻执行。

一、一般规定1.操作人员必须培训合格后持证上岗，不得由低压电工操作高压电气设备，操作人员应熟悉矿区、矿井供电系统，能处理简单故障，能够分析产生故障的原因。

2.矿井停、送电时机电科必须安排专门人员进行现场安全管理，确保操作规程的遵守和安全技术措施的落实。

二、停送电操作(一)工作票办理1.工作负责人提前填写工作票，写清工作内容、停电范围、停电地点，交由工作票签发人签发。

2.工作票签发人对工作负责人所提报的工作票内容、工作的必要性、计划时间的合理性进行审核，在工作票中填写本次工作需要实施的安全技术措施并签字。

3.工作负责人将工作票交调度室备案后，送交机电科。

4.操作人员(工作许可人)应详细审核工作票，发现有涂改或填写错误时，将操作票返回工作负责人重新办理。

5.需停电或送电时、工作负责人提前30分钟通知调度室，由调度室通知操作人员到达操作现场。

(二)停送电操作1.停电操作(1)工作许可人(操作人员)和工作负责人均到达作业地点后，由工作负责人向调度室电话提出申请，讲清楚停电内容和范围，调度员核实并记录后向工作许可人下达操作命令。

(2)工作许可人接到调度命令后，需详细记录并复诵无误。

(3)工作许可人检查操作现场瓦斯情况，确定瓦斯不超0.5%。

(4)操作人员(工作许可人)认真填写停、送电操作票内容，并经监护人(工作负责人)审核无误，双方签字确认。

(5)操作人员穿绝缘靴，戴绝缘手套，准备相应的保安用具。

(6)操作人员和监护人应核对设备各称、编号和设备实际状态，检查正确后，监护人填写操作开始时间，监护人按照操作票所列操作顺序操作，每操作一项后，均应检查操作的正确性，然后由监护人在票上做一个勾票记号，勾票后，告诉操作人员下一步操作内容。

(7)禁止带负荷断电。

(8)在停电作业过程中，必须做到一人工作，一人监护确保安全停电。

编订：__________________单位：__________________时间：__________________矿井供电系统检修安全技术措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9144-11 矿井供电系统检修安全技术措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

根据井下各变电所、配电点运行情况，机运工区决定利用月底检修时间，对井下电气设备进行一次全面的检查检修，确保井下供用电安全，为公司的安全生产提供良好的工作条件，为保证井下电气设备检修工作顺利进行，特制定以下安全技术措施，望参加此项工作的人员认真学习并贯彻执行。

一. 施工地点：井下各变电所、配电点二. 施工时间：201 年月日三. 施工技术要求：1. 各设备符合防爆技术要求，无失爆现象2. 各机构灵活可靠，无卡阻3. 短路、漏电、开路、绝缘等保护灵敏可靠4. 电缆吊挂整齐、美观、不交叉、不落地5. 整定值和实际相符，接地线截面符合标准四. 施工程序1. 首先熟悉工作地点的供电系统图，确认电源和电源进线方式2. 停电后验电放电，切除一切反送电的设备3. 挂接地线，悬挂“正在检修，不准送电”标志牌4. 一人操作，一人监护5. 检修完毕后，清理工具，摘掉标志牌，拆除接地线6. 试送电，各种保护实验正常7. 打扫清理现场卫生，清点人员，撤离工作现场五. 检修前准备工作：1.检修工作开始前，检修负责人要对所使用的工具仪表、仪器和材料配件进行清点登记，同时要对所使用的各种安全保护用品进行认真的检查，以确保可靠。

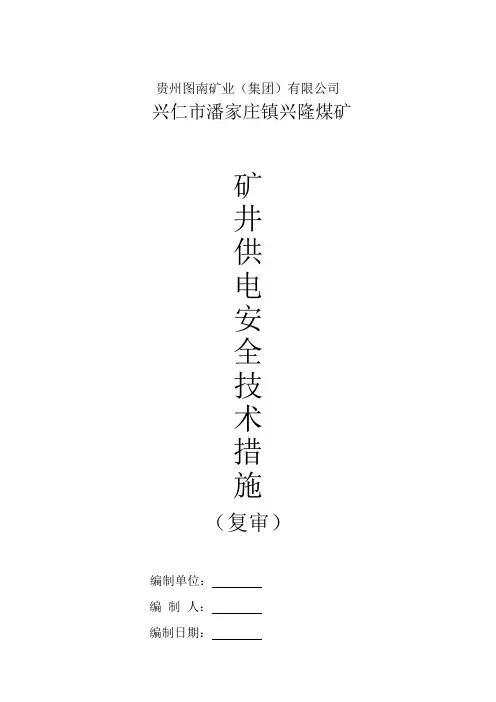

贵州图南矿业（集团）有限公司兴仁市潘家庄镇兴隆煤矿矿井供电安全技术措施（复审）编制单位：编制人：编制日期：安全技术措施会签表安全技术措施贯彻学习签字表矿井供电安全技术措施一、概况全矿供电电源现状，矿区内建有10KV配电所一座，电源引自七里湾变电所不同母线端，已形成双回路双电源供电；入井电压系数为10KV，入井电缆型号为MYJV22-8.7/10-3×95mm2交联聚乙烯绝缘电缆，现采用入井电缆型号为I回路MYJV22-8.7/10-3×95mm2-1700m，II回路MYJV22-8.7/10-3×95mm2-1700m，供电距离远，电缆从副井口往下沿巷道铺设，本巷道除了提升运输外，还兼做人行通道；另外，井下机电设备布置比较广，供电系统杂乱，为了确保操作人员及过往行人安全，特编制本措施二、矿井供电管理机构组长：矿长副组长：总工程师、生产副矿长、安全副矿长、机电副矿长成员：机电副总、采掘副总、通防副总、调度主任、机电科长、安全科长、通防科长、技术科长、机电队长、机电技术员、运输队长、电钳工、物资采购员等。

三、领导小组及各成员的职责1）领导小组的职责负责日常监控措施实施和本组织措施的落实进行领导组织指挥、监督检查、隐患故障排查；负责对矿井发生供电故障时按应急预案要求进行应急处理；负责保障安全供电的技术指导、人力物力资源的调配指挥、保障措施的检查验收和效果检验；负责向上级管理部门汇报保障安全供电措施落实情况和请求援助；负责对保障措施落实过程中存在问题和供电故障进行分析并提出处理整改决定。

2）各成员的职责1、矿长：负责保障安全供电所需人力、物力、财力资源的整体指挥协调。

2、机电副矿长：负责对组织措施的落实进行全面指挥；组织落实保障安全供电的技术措施、图纸资料的编绘审核和现场实施；负责落实保障安全供电措施实施的技术指导；负责对保障安全供电方案对策的作出或裁决采用；落实机电人力、物力资源的调配管理；负责向上级主管部门汇报安全供电工作的实施情况和请求外援；负责落实对安全供电工作中存在问题和供电故障进行分析并提出处理整改决定。

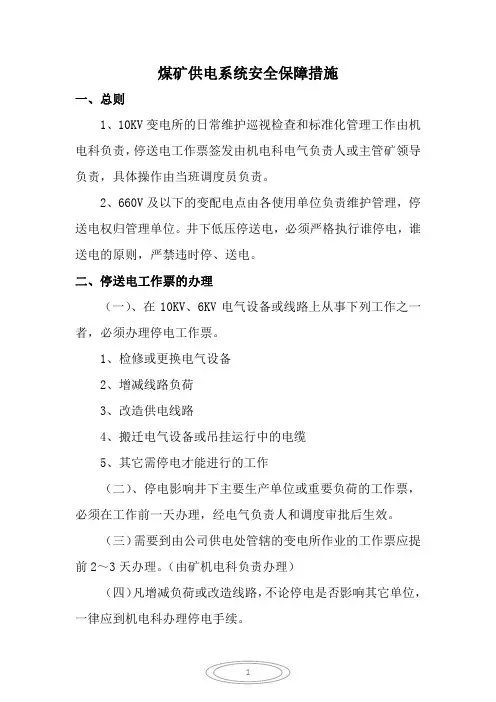

煤矿供电系统安全保障措施一、总则1、10KV变电所的日常维护巡视检查和标准化管理工作由机电科负责，停送电工作票签发由机电科电气负责人或主管矿领导负责，具体操作由当班调度员负责。

2、660V及以下的变配电点由各使用单位负责维护管理，停送电权归管理单位。

井下低压停送电，必须严格执行谁停电，谁送电的原则，严禁违时停、送电。

二、停送电工作票的办理（一）、在10KV、6KV电气设备或线路上从事下列工作之一者，必须办理停电工作票。

1、检修或更换电气设备2、增减线路负荷3、改造供电线路4、搬迁电气设备或吊挂运行中的电缆5、其它需停电才能进行的工作（二）、停电影响井下主要生产单位或重要负荷的工作票，必须在工作前一天办理，经电气负责人和调度审批后生效。

（三）需要到由公司供电处管辖的变电所作业的工作票应提前2～3天办理。

（由矿机电科负责办理）（四）凡增减负荷或改造线路，不论停电是否影响其它单位，一律应到机电科办理停电手续。

三、停送电操作程序（一）正常（计划）检修时的停送电操作停电操作1、工作票一式两份，当班调度员和现场操作的巡检工各执一份。

互为监护人。

2、操作人到现场后通过电话与调度员联系，双方根据工作票确认需要停电的高压柜电力编号和所带负荷名称无误后，由操作人分断相应的断路器。

3、现场操作工确认相应的断路器分断后，将该高压柜的控制直流熔断器断开，并将该柜断路器手车退到检修位置。

4、操作人员在开关柜（进线柜除外）下触头验电，放电。

并在该柜上悬挂“有人工作，禁止合闸”标志牌。

然后向调度员汇报操作结束。

恢复送电操作1、线路（变压器）检修工作结束后，工作负责人向调度申请恢复送电。

工作负责人和当班调度必须对要恢复送电的高压柜的电力编号和所带负荷名称进行复述，确保正确无误。

有条件要上录音电话。

2、工作人员到现场后通过电话与调度员联系，双方根据工作票确认需要送电的高压柜电力编号和所带负荷名称无误后，由现场工作人员将需要送电的高压开关柜断路器手车推入到工作位置，摘掉“有人工作，禁止合闸”标志牌。

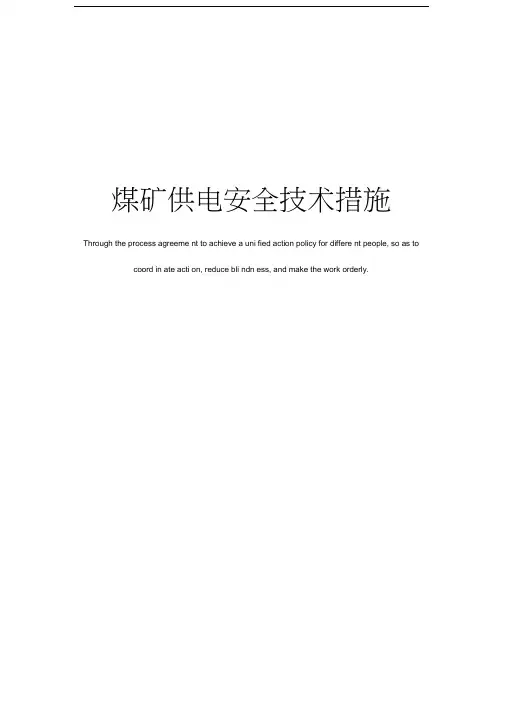

煤矿供电安全技术措施Through the process agreeme nt to achieve a uni fied action policy for differe nt people, so as to coord in ate acti on, reduce bli ndn ess, and make the work orderly.编制：____________________ 审核：____________________ 批准：____________________煤矿供电安全技术措施简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

贵州未来矿业有限公司富祥煤矿设计生产能力为30万吨/年，根据矿井实际情况，经研究，特制定本安全技术措施。

一、矿井供电概况：1、矿井为双回路10kV供电，一路来自织金县变电站，一路来自金凤变电站。

加强与织金县供电局电力调度的联系，保证供电电源的可靠性。

2、矿井10kV变电所进线柜及负荷柜采用微机保护装置，具备过流、短路等保护，并定期校对，提供保护装置动作可靠性。

10kVPT柜采集供电系统电压，并对故障时告警。

3、矿井10kV变电所配置免维护型直流屏，为高压开关柜控制系统提供可靠的电源，提供了稳定性。

4、矿井10kV变电所配置10kV动态补偿装置，降低了供电系统电压波动，提高了矿井功率因数。

5、矿井井下供电为双回路10kV电缆供电，提高了矿井供电的可靠性。

6、矿井井下10kV高压防爆开关保护装置为微机保护，具备过流、短路、漏电、瓦斯电闭锁等保护，提高了供电可靠性。

二、安全技术措施：1、高压供电系统停送电操作必须使用安全用具，戴绝缘手套，穿绝缘靴，并站在绝缘垫或绝缘台上。

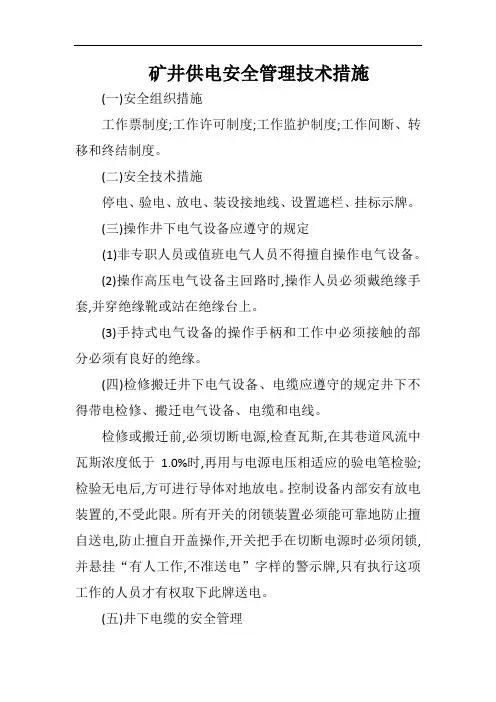

矿井供电安全管理技术措施(一)安全组织措施工作票制度;工作许可制度;工作监护制度;工作间断、转移和终结制度。

(二)安全技术措施停电、验电、放电、装设接地线、设置遮栏、挂标示牌。

(三)操作井下电气设备应遵守的规定(1)非专职人员或值班电气人员不得擅自操作电气设备。

(2)操作高压电气设备主回路时,操作人员必须戴绝缘手套,并穿绝缘靴或站在绝缘台上。

(3)手持式电气设备的操作手柄和工作中必须接触的部分必须有良好的绝缘。

(四)检修搬迁井下电气设备、电缆应遵守的规定井下不得带电检修、搬迁电气设备、电缆和电线。

检修或搬迁前,必须切断电源,检查瓦斯,在其巷道风流中瓦斯浓度低于1.0%时,再用与电源电压相适应的验电笔检验;检验无电后,方可进行导体对地放电。

控制设备内部安有放电装置的,不受此限。

所有开关的闭锁装置必须能可靠地防止擅自送电,防止擅自开盖操作,开关把手在切断电源时必须闭锁,并悬挂“有人工作,不准送电”字样的警示牌,只有执行这项工作的人员才有权取下此牌送电。

(五)井下电缆的安全管理在总回风巷和专用回风巷中不应敷设电缆。

在机械提升的进风的倾斜井巷(不包括输送机上、下山)和使用木支架的立井井筒中敷设电缆时,必须有可靠的安全措施。

溜放煤、矸、材料的溜道中严禁敷设电缆。

1.井下用好、管好电缆的基本要求(1)严格按《煤矿安全规程》规定选用;(2)严格按《煤矿安全规程》规定连接;(3)合格悬挂,不埋压、不淋水;(4)采区应使用分相屏蔽阻燃电缆,严禁使用铝芯电缆;(5)盘圈、盘“8”字形电缆不得带电,采、掘机组除外2.井下电缆的选用应遵守下列规定(1)电缆敷设地点的水平差应与规定的电缆允许敷设水平差相适应。

(2)电缆应带有供保护接地用的足够截面的导体。

(3)严禁采用铝包电缆。

(4)必须选用取得煤矿矿用产品安全标志的阻燃电缆。

(5)电缆主线芯的截面应满足供电线路负荷的要求。

(6)对固定敷设的高压电缆:①在立井井筒或倾角为45°及其以上的井巷内,应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆;②在水平巷道或倾角在45°以下的井巷内,应采用聚氯乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆;③在进风斜井、井底车场及其附近、中央变电所至采区变电所之间,可以采用铝芯电缆;其他地点必须采用铜芯电缆。
