练习题（一）AutoCAD第一节：练习1-练习8练习1：基本设置（1）建立一个CAD图形文件，选择acadiso.dwt样板以公制打开（2）设置CAD自动保存时间为2分钟。
（3）将单位设置为毫米，精度设置为0。
（4）保存cad文件为AutoCAD2000版本图形文件，作业文件名为:学号-姓名-节次例如：181310109-小明-第1节（后续将在该文件中继续完成AutoCAD的练习题）练习2：A3图框（2）绘制A3图框与会签栏•图签栏图线用DIM图层（不需要标注尺寸，文字暂时不标）•将图签栏移动（M）至图框内右下角练习3（1）切换W ALL图层为当前图层，用直线命令L绘制如下图形（暂时不用标尺寸）：（2）先用绝对坐标确定起点位置（200，160）（3）再打开动态输入F12，打开正交F8，输入相对距离（4）Ctrl+C实现不同CAD文件之间的复制，将练习3图形全部框选复制到A3图框文件中，利用M移动功能移至合适位置练习4 练习5练习6 练习7使用捕捉功能(F3)绘制如图所示的图形（其中大圆与菱形各边相切）练习8（1）已知三角形的三个顶点的坐标，绘制该三角形的内切圆和外接圆。
（2）绘制完毕用M命令移动至A3图框合适位置。
▲本节作业：完成练习1-8题•在A3图框内用直线L绘制分割线•将练习3图形框选后用移动命令M移至对应位置•继续完成练习4-练习8，用移动命令M移至对应位置，排版整齐，排版示例如下•练习中的文字和尺寸暂时不需要标注•提交“学号-姓名-第1节.dwg”格式文件至云班课活动中（如有同学采用较高版本的软件画图，请务必存为AutoCAD2000低版本以便于作业批改和作业讲评）第二节：练习9-练习26练习9 练习10利用圆（C）、修建（TR）命令画如下三角形利用圆（C）、修建（TR）命令画如下三角形练习11 练习12 练习13 练习14 练习15练习16练习17 练习18 练习19 练习20练习21 练习22 练习23练习24 练习25练习26▲本节作业：完成练习9-26题•在上节练习文件基础上复制重命名为“学号-姓名-第2节.dwg”•打开文件，选择A3图框，将图框复制多个•将本节课堂上完成的练习题复制或移动到图框合适位置•继续完成9-26题中的其他题，排版整齐，排版示例如下•练习中的文字和尺寸暂时不需要标注•提交“学号-姓名-第2节.dwg”格式文件至云班课活动中（如有同学采用较高版本的软件画图，请务必存为AutoCAD2000低版本以便于作业批改和作业讲评）第三节：练习27-练习31练习27练习28 练习29排版示例（见下页）：练习：文字与标注：为之前练习题新建文字样式，添加文字；新建标注样式，并进行标注练习：文字与标注---（1）文字样式设置练习：文字与标注---（2）文字标注（1）标签栏的大字字高为7，小字字高为5（2）在标签栏写明自己的姓名学号，学号就写在准考证号一栏）（3）题号字高为10，题号指“练习3”等题号文字（4）标注的文字字高为3.5（在下文的标注样式里设置）练习：文字与标注---（3）标注样式设置（1）请同学们在课后练习题作业中，以ISO-25基础样式上新建标注样式（2）在上文新建的标注基础上设置箭头符号为箭头的角度标注、半径标注、直径标注练习：文字与标注---（4）标注尺寸为所有练习题图形进行标注：线性标注用短斜线符号，角度、半径、直径标注用箭头符号。
工程制图（计算机绘图）上机实验指导书（第二版）长沙理工大学交通运输学院测绘工程系土木制图教研组2012年7月实验名称：实验一基本图形的绘制实验目的及要求：1. 掌握ACAD的基本文件操作2. 掌握常用的绘图命令基本操作方法3. 掌握直线类、圆类、文本与字体绘制方法实验内容：A．1．建立新图形文件：建立新图形文件，绘图区域为l00×100。
2．绘图：绘制一个长为60、宽为30的矩形；在矩形对角线交点处绘制一个半径为10的圆。
在矩形下边线左右各1/8处绘制圆的切线；再绘制一个圆的同心圆，半径为5，完成后的图形参见图2-l。
3．保存：将完成的图形以KSCAD2-1．DwG为文件名保存在考生文件夹中作图步骤：第 1 步：选择“文件”菜单中的“新建”命令，打开“AutoCAD 2002 今日”窗口。
在“我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”。
在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮，按试题要求设置画布的宽度为 100，长度为 100，单击“完成”按钮。
或直接选择格式-图形界限，设定左下角0，0 右上角100，100，再视图-缩放-全部。
【limits----输入左，输入右----zoom----栅格】第 2 步：单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点，@60，30”，按回车键确定矩形另一角点。
第 3 步：单击“绘图”工具栏中“直线”按钮，捕捉矩形端点绘制矩形对角线。
第 4 步：单击“绘图”工具栏中“圆”按钮，捕捉矩形对角线的交点为圆心点，在命令行中输入“10”按回车键绘制一个圆。
第 5 步：单击“修改”工具栏中“删除”按钮，选择矩形对角线，按回车确定删除。
第 6 步：单击“修改”工具栏中“分解”按钮，对矩形进行分解。
第 7 步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择下边的直线，在命令行中输入“8”，设定等分线段数目。
第1单元图形的绘制与编辑1.1 第1题解答绘图要点掌握正多边形命令，使用正多边形命令绘制正三角形，通过捕捉中点绘制另外两个三角形，通过复制、阵列、修剪命令快速绘图。
绘图步骤1．单击“绘图”工具栏中的“正多边形”按钮，输入3（表示绘制正三角形），单击任意一点作为正多边形的中心点。
输入I（使用外接圆方式），设置外接圆的半径为50。
2．在已绘制的正三角形内绘制一个顶点为正三角形三边中点的三角形。
单击“绘图”工具栏中的“多段线”按钮，分别捕捉正三角形三边中点，结果如图1-1所示。
3．用步骤2中的方法绘制第三个三角形，其顶点为第二个三角形的三边中点，结果如图1-2所示。
4．绘制大三角形的三条中线，单击“绘图”工具栏中的“直线”按钮，捕捉大三角形的顶点为端点，捕捉对边中点为终点，用同样的方法绘制另外两条中线。
5．单击“修改”工具栏中的“复制”按钮，选择已绘制的图形，设置大三角形任意一角点为基点，设置位移的第二点为对边中点，结果如图1-3所示。
图1-1 绘制第二个三角形图1-2 绘制第三个三角形图1-3 复制图形6．单击“修改”工具栏中的“阵列”按钮，弹出“阵列”对话框，选择“环形阵列”单选钮，单击“选择阵列对象”按钮，选择步骤5中复制的图形。
单击“拾取中心点”按钮，捕捉大三角形三条中线的交点为中心点。
在“项目总数”文本框中输入3，最后单击“确定”按钮，结果如图1-4所示。
7．单击“绘图”工具栏中的“圆”按钮，捕捉中间大三角形中线交点为圆心，捕捉点a为半径，结果如图1-5所示。
8．单击“修改”工具栏中的“修剪”按钮，选择圆作为修剪边，按Enter键，参考2 计算机辅助设计（Auto CAD平台）Auto CAD 2002/2004试题解答图1-6所示修剪图形，并删除多余的中线。
a图1-4 阵列图形图1-5 绘制圆图1-6 修剪图形删除中线1.2 第2题解答绘图要点使用正多边形以及偏移命令绘制基础图形，利用复制、修剪和图案填充命令编辑图形，在绘图中还要掌握使用改变图层的方法调整图形线宽。

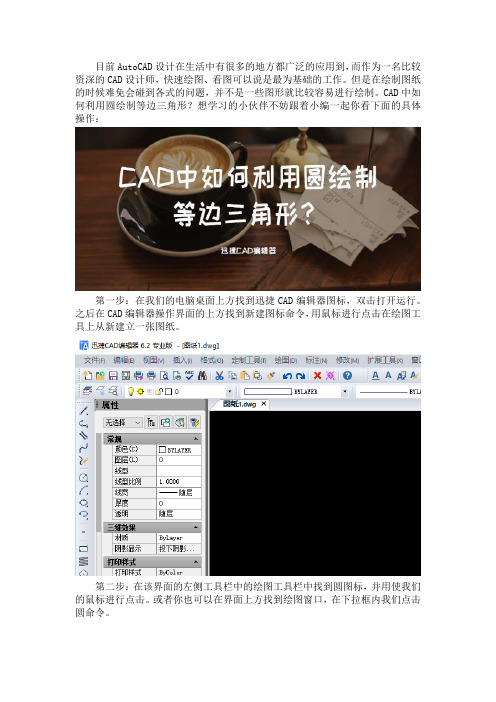

目前AutoCAD设计在生活中有很多的地方都广泛的应用到，而作为一名比较资深的CAD设计师，快速绘图、看图可以说是最为基础的工作。
但是在绘制图纸的时候难免会碰到各式的问题，并不是一些图形就比较容易进行绘制。
CAD中如何利用圆绘制等边三角形？想学习的小伙伴不妨跟着小编一起你看下面的具体操作：
第一步：在我们的电脑桌面上方找到迅捷CAD编辑器图标，双击打开运行。
之后在CAD编辑器操作界面的上方找到新建图标命令，用鼠标进行点击在绘图工具上从新建立一张图纸。
第二步：在该界面的左侧工具栏中的绘图工具栏中找到圆图标，并用使我们的鼠标进行点击。
或者你也可以在界面上方找到绘图窗口，在下拉框内我们点击圆命令。
第三步：在图纸上绘制一个圆出来之后，我们可以直接点击界面上方的格式窗口，下拉框内我们点击点样式命令。
或者我们直接在左下角的命令中输入“p”，然后调取点样式。
第四步：我们在所弹出的窗口对点样式做一些比较重要的设置，之后点击确定。
之后找到绘图窗口，在下拉框内我们用鼠标去点击点—分割命令，然后根据下面的命令指令操作。
第五步：圆的三个点确定之后，我们点击左侧工具栏中的直线命令，然后直接对着三点进行绘制，这样一个等边三角形就绘制完成了。
以上就是小编今天所要分享的全部内容，对此你有什么看法或者疑问？小编在此建议最好自己能够动手跟着上边的步骤操作一遍。
希望对大家能够有所帮助！。
应用倒角命令“chamfer”进行倒角操作时：A、不能对多段线对象进行B、可以对样条曲线对象进行A、项目总数和填充角度B、项目总数和项目间的角度不是环形阵列定义阵列对象数目和分布方法的A、正交B、捕捉移动圆对象，使其圆心移动到直线中点，需要用旋转命令“rotate”旋转对象时：A、必须指定旋转角度 B、必须指定旋转基点用缩放命令“scale”缩放对象时：A、必须指定缩放倍数 B、可以不指定缩放基点拉伸命令“stretch”拉伸对象时，不能：A、把圆拉伸为椭圆 B、把正方形拉伸成长方形A、增量B、封闭拉长命令“lengrhen”修改开放曲线的长度时A、圆弧B、圆不能应用修剪命令“trim”进行修剪的对象是AutoCAD中CAD标准文件后缀名为：A、dwg B、dxfB、如果一条弧线段隔开两条A、可以一次指定不同圆角应用圆角命令“offset”对一条多段进行圆角多次复制“copy”对象的选项为A、m B、dA、灰度颜色B、索引颜色在AutoCAD中给一个对象指定颜色特性可以使用A、直接指定颜色特性B、随层“ByLayer”在AutoCAD中给一个对象指定颜色的方法很多，在AutoCAD中可以指定和添加各种类型文件的搜A、自动保存文件B、AutoCAD主应用程序文件在AutoCAD中保存文件的安全选项是：A、自动锁定文件 B、口令和数字签名在AutoCAD中可以给图层定义的特性不包括：A、颜色 B、线宽在AutoCAD中默认存在的命名图层过滤器不包括A、显示所有图层B、显示所有使用图层A、命名视图B、图层和线型为维护图形文件的致性，可以创建标准文件以B、可以在三维空间中延伸 应用延伸命令“extend”进行对象延伸时：A、必须在二维空间中延伸AutoCAD软件不能用来进行：A、文字处理 B、服装设计A、1977B、1982Autodesk公司推出AuroCAD1.0版本的时间是：以下软件不能完成计算机辅助设计的是：A、MDT B、WordA、打印图形B、保存图形画笔和photoshop等很多软件都可以绘图，但和AutoCAD不能处理以下哪类信息： A、矢量图形 B、光栅图形按哪个键可切换文本窗口和绘图窗口 A.F2 B.F8在CAD中为一条直线制作平行线用什么命令A.移动 B.镜像A.0层B.在所有自动产生的层在哪个层创建的块可在插入时与当前层特性一一个完整的尺寸由几部分组成 A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本A.文字高度B.使用全局比例若要将图形中的所有尺寸都标注为原有尺寸数A.宽度B.方向在画多段线时，可以用哪一个选项来改变线宽A.起点、圆心、终点B.起点、圆心、方向下面的各选项都可以绘制圆弧，除了哪一项不在图层管理器中，影响图层显示的操作有 A.锁定图层 B.新建图层一个完整的尺寸由哪几部分组成 A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本A.圆弧B.构造线AUTOCAD中用于绘制圆弧和直线结合体的命令为正交的开关快捷键为 A.F2 B.F3A.夹点编辑B.窗口选择用户在对图形进行编辑时若需要选择所有对象A.栅格B.正交下面的哪一种方式可以使得光标锁定预先定义A.GRIDB.SNAP和GRID在AUTOCAD中，下列哪一个命令可以设置图纸边样式20±0.5是公差标注中的什么形式。
AutoCAD练习题- 1 -习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。
◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
一、 CAD绘图命令直线：L用法：输入命令L/回车/鼠标指定第一点/输入数值〔也就是指定第二点〕/回车〔这时直线就画出来了〕/回车〔结束命令〕射线：RAY用法：输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车〔结束命令〕构造线：XL用法：输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车〔结束命令〕多段线：PL用法1：同直线命令用法2：输入命令PL/回车/指定起点/输入W〔绘制带有宽度的线〕/回车/指定线起点宽/回车/指定线结束点宽度/回车/输入数值〔线的长度值〕/回车〔结束命令〕正多边形：POL用法：输入命令POL/回车/指定边数/回车/鼠标指定正多边形的中心点/输入选项〔C外切于圆；I内接于圆〕/回车/输入半径/回车〔结束命令〕矩形：REC用法1：输入命令REC/回车/鼠标指定第一角点/指定第二角点用法2：输入命令REC/回车/输入C〔绘制带有倒角的矩形〕/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第一角点/指定第二角点用法3：输入命令REC/回车/输入F〔绘制带有圆角的矩形〕/回车/输入圆角半径/回车/指定第一角点/指定第二角点圆弧：A用法：输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆弧结束点〔绘制圆弧的方法有11种，可参考绘图菜单---圆弧选项〕圆：C用法：输入命令C/回车/鼠标指定圆心/输入半径值/回车〔命令结束〕〔绘制圆的方法有6种，可参考绘图菜单---圆选项〕样条曲线：SPL用法：输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令椭圆：EL用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点〔可输入数值〕/指定另一条半轴的长度〔可输入数值〕/〔如果输入数值需要回车结束命令，如果用鼠标直接指定那么命令自动结束〕椭圆弧：输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧结束角度圆环：DO/用法：输入命令DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车〔结束命令〕点：PO用法：输入命令PO/回车/鼠标指定点的位置即可面域：REG用法：输入命令REG/回车/选择要创立面域的对象/回车〔命令结束〕多行文本：T用法：输入命令T/回车/鼠标指定多行文本的第一角点/指定第二角点/输入文本即可定义块：B用法：输入命令B/回车/设置对话框内容〔块名称、选择要定义为块的对象、指定插入的基点〕/确定即可〔定义块指的是定义内部块，只能在本文档中使用〕写块：W用法：输入命令W/回车/设置对话框内容〔块名称、选择要定义为块的对象、指定插入的基点、选择要保存块的位置〕/确定即可〔写块可以在多个文档中屡次使用，可理解为定义外部块〕插入块：I用法：输入命令I/回车/选择要插入的块确定即可图案填充：H用法：输入命令H/回车/在图案填充对话框中选择你要填充的图案，拾取填充对象内部点/回车/点击确定即可定数等分：DIV用法：输入命令DIV/回车/输入等分数目/回车〔命令结束〕三维拉伸：EXT用法：输入命令EXT/回车/选择要拉伸对象 /回车/输入拉伸高度/回车/回车三维旋转：REV用法：输入命令REV/回车/选择对象/回车/输入O/回车/选择旋转轴/输入旋转角度/回车〔命令结束〕〔可用于三维旋转的对象必须是多段线属性〕二、修改工具删除：E用法：输入命令E/回车/选择要删除的对象 /回车〔命令结束〕复制：CO或CP用法：输入命令CO/回车/选择要复制的对象/回车/鼠标指定位移基点/指定第二位移点〔开始复制〕/回车可结束命令，不回车可多重复制镜像复制：MI用法1：输入命令MI/回车/选择要镜像复制的对象/回车/鼠标指定镜像线的第一点/指定第二点/回车〔命令结束〕用法2：输入命令MI/回车/选择要镜像的对象/回车/鼠标指定镜像线的第一点/指定第二/点输入Y/回车〔这样可以只镜像不复制〕偏移复制：O用法：输入命令O/回车/输入偏移距离/回车/选择要偏移复制的对象/开始偏移/回车〔命令结束〕阵列复制：AR用法：输入命令AR/回车/设置阵列对话框〔可选择矩形或环形阵列〕移动：M用法：输入命令M/回车/选择对象/回车/鼠标指定位移基点/输入移动距离或直接用鼠标指定要移动的位置旋转：RO用法：输入命令RO/回车/选择对象/回车/鼠标指定旋转基点/输入旋转角度〔默认状态下顺时针为负值，逆时针为正值〕/回车〔命令结束〕比例：SC用法：输入命令SC/回车/选择对象/回车/鼠标指定缩放基点/输入比例因子〔正整值为放大，小数值为负〕/回车〔命令结束〕拉伸：S用法：输入命令S/回车/交叉选择要拉伸的对象〔意思是选对象的一半，要不然不能拉伸〕/鼠标指定拉伸基点，指定第二个点〔开始拉伸，拉伸完以后命令自动结束〕修剪：TR用法1：输入命令TR/回车/选择修剪边界/回车/选择要修剪的对象/回车〔结束命令〕〔如果没有边界的对象只能删除，无法修剪〕用法2：输入命令TR/连续两下回车〔可以无边界自定义修剪〕/回车〔结束命令〕用法3：输入命令TR/连续两下回车/输入F/回车/鼠标指定第一栏选点/指定第二栏选/回车点〔结束命令〕〔这样在栏选范围内并且有边界的对象将被修剪〕延伸：EX用法：输入命令EX/回车/选择延伸边界/回车/选择延伸对象/回车〔结束命令〕打断及打断于点：BR用法：输入命令BR/回车/选择要打断的对象/指定打断的第二点倒直角：CHA用法：输入命令CHA/回车/选择第一条倒角边/选择第二条倒角边〔倒直角命令可用于相连、相交或未相连的直线对象〕倒圆角：F用法：输入命令F/回车/输入R/回车/输入圆角半径值/选择第一条倒角边/选择第二条倒角边〔倒圆角命令可用于相连、相交或未相连的直线对象〕文本修改：ED用法：输入命令ED/回车/选择要修改的文本对象即可修改编辑多段线：PE用法：输入命令PE/回车/输入M/回车/选择要编辑的多段线/回车/输入编辑项J〔J为编辑多段线合并项〕/三下回车〔结束命令〕〔如果有需要多段线其他项的编辑根据命令行的提示输入相应命令即可〕清理：PU用法：输入命令PU/回车/设置清理对话框即可〔清理命令可清理制图过程中遗留下的多余图层〕分解：X用法：输入命令X/回车/选择要分解对象/回车〔结束命令〕三、对象特性设计中心“Ctrl＋2〞：ADC修改特性“Ctrl＋1〞：CH属性匹配：MA用法：输入命令MA/回车/选择带有特性的源对象/选择目标对象/回车文字样式：ST设置颜色：COL图层操作：LA线形：LT线形比例：LTS线宽：LW图形单位：UN属性定义：ATT编辑属性：ATE边界创立，包括创立闭合多段线和面域：B O对齐：AL用法：输入命令AL/回车/选择对象/回车/指定第一个源点/指定第一个目标点/如果有下一个要对齐的源或目标点的话继续指定，如果没有那么回车即可输出其它格式文件：EXP输入文件：IMP自定义CAD设置：OP重新生成：R重命名：REN捕捉栅格：SN标注样式管理器：D设置捕捉模式：OS打印预览：PRE工具栏：TO命名视图：V面积：AA用法：输入命令AA/回车/鼠标指定测量对象的第一个角点及第二和第三个/回车距离：DI用法：输入命令DL/回车/鼠标指定测量对象的第一点，第二点/注意观察命令提示行信息即可。
第一单元文件操作第1 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是120×90，0 层颜色为红色（RED ）。
2.保存：将完成的图形以KSCAD1-1.DWT 为文件名保存在考生文件夹中。
第2 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03W100 ，设此线型为当前线型，设置合理的线型比例。
2.保存：将完成的图形以KSCAD1-2.DWT 为文件名保存在考生文件夹中。
第3 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，网格（grid ）点矩为100。
2.保存：将完成的图形以KSCAD1-3.DWT 为文件名保存在考生文件夹中。
第4 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，光标捕捉（snap ）间距为100 ，并打开光标捕捉。
2.保存：将完成的图形以KSCAD1-4.DWT 为文件名保存在考生文件夹中。
第5 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，设置单位为Meters ，长度、角度单们精确度为小数后 3 位。
2.保存：将完成的图形以KSCAD1-5.DWT 为文件名保存在考生文件夹中。
第6 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，打开正交模式。
打开Osanp 捕捉模式，并设置端点、平行、垂直捕捉。
2.保存：将完成的图形以KSCAD1-6.DWT 为文件名保存在考生文件夹中。
第7 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，设置单位为Meters ，长度、角度单们精确度为小数后 2 位。
CAD之三圆的绘制AutoCAD具有五种绘制圆的方法，第一种是指定圆心和直径或半径来绘制圆，第二种是通过指定的三点绘制圆，第三种是以指定的两点作为圆的直径的两个端点绘制圆，第四种是指定两个与圆相切的图形以及圆的半径绘制圆，第五种是指定三个与圆相切的图形绘制圆。
其中第五种方法的命令仅在菜单“绘图”里。
比如要以一条直线的中点为圆心画一个直径为100mm的圆，就采用第一种方法。
点击“绘图”工具栏里的“圆”工具，命令行窗口里提示“指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：”，点击“对象捕捉”工具栏里的“捕捉到中点”，将光标移到直线附近，当直线的上出现三角形捕捉标记的时候点击鼠标左键，命令行窗口里提示“指定圆的半径或[直径(D)]：”，在它的后面键入“d”并回车，命令行窗口里接着提示“指定圆的直径：”，键入“100”后回车，绘制完成。
在上面步骤里当命令行窗口里提示“指定圆的半径或[直径(D)]：”的时候直接键入“50”并回车，效果是一样的。
我们知道，三点决定一个圆，比如通过一个三角形的三个顶点可以绘制一个唯一的圆。
点击“绘图”工具栏里的“圆”工具，命令行窗口里提示“指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：”，键入“3p”后回车，随之命令行窗口里提示“指定圆上的第一个点：”，点击“对象捕捉”工具栏里的“捕捉到交点”，将光标移动到三角形的一个顶点附近，当出现捕捉标记的时候点击鼠标，命令行窗口里接着提示“指定圆上的第二个点：”，再次点击“对象捕捉”工具栏里的“捕捉到交点”，将光标移动到三角形的另一个顶点附近，当出现捕捉标记的时候点击鼠标，命令行窗口里又提示“指定圆上的第三个点：”，最后一次点击“对象捕捉”工具栏里的“捕捉到交点”，将光标移动到三角形的第三个顶点附近，当出现捕捉标记的时候点击鼠标，通过三角形三个顶点的圆绘制完成。
以下步骤可以以指定的两点作为直径的两个端点画个圆，点击“绘图”工具栏里的“圆”工具，命令行窗口里提示“指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：”，键入“2p”后回车，命令行窗口里又提示“指定圆直径的第一个端点：”，点击“对象捕捉”工具栏里的相应工具，将光标移动到第一个点附近，当出现捕捉标记时点击鼠标，命令行窗口里接着提示“指定圆直径的第二个端点：”，第二次点击“对象捕捉”工具栏里的相应工具，将光标移动到第一个点附近，当出现捕捉标记时点击鼠标，绘制完成。
绘制三角形的内切圆一、教学目标1．掌握直线段的基本绘制方法。
2．掌握圆的绘制方法。
3．掌握对象捕捉的设置。
二、任务分析每一张机械图样都是由简单的基本图形元素组成的，包括直线、圆、圆弧、矩形等，在AutoCAD 2007中掌握这些基本图形的画法是整个CAD绘图的基础。
本任务将通过绘制如图2-1所示的“三角形内切圆”介绍在AutoCAD 2007中直线和圆的绘制方法以及精确捕捉绘图辅助工具的使用。
图2-1 三角形内切圆三、实践操作1．选择下拉菜单“文件”｜“新建”命令，新建一个“无样板公制”（acadiso）文件。
2．绘制任意三角形（1）单击“绘图”工具栏的按钮，启动直线命令绘制第一条直线，命令行的显示操作如下：命令: _line 指定第一点: // 移动鼠标光标在绘图区适当位置单击鼠标左键拾取一点，作为直线的起点指定下一点或[放弃(U)]: // 移动鼠标光标在绘图区适当位置单击鼠标左键拾取一点，作为直线的终点指定下一点或[放弃(U)]: // 按下回车键。
结束操作，绘制结果如图2-2所示。
图2-2 第一条直线（2）设置对象捕捉“对象捕捉”功能是专用于精确捕捉图形对象特征点的工具，具体设置步骤如下：1）移动鼠标光标到“状态栏”的按钮上，单击鼠标右键，系统弹出如图2-3所示下拉菜单。
图2-3 设置菜单2）单击“设置”选项，系统会弹出“草图设置”对话框，此时系统在“对象捕捉”状态下。
3）在对话框上分别单击特征点选项前面的小方格，使系统默认的对象特征点“中点”“圆心”“延伸”“最近点”处于未选中状态（方格为是选中状态）。
设置结果如图2-4所示。
图2-4 “对象捕捉”参数设置4）单击对话框上的按钮，保存设置。
5）当按钮没有处于凹陷状态时（没有启动），再次移动鼠标光标到状态栏的按钮上，单击鼠标左键打开“对象捕捉”。
（3）单击“绘图”工具栏的按钮，启动直线命令绘制第二条直线，命令行的显示操作如下：命令: _line 指定第一点: // 移动鼠标光标捕捉第一条直线的终点（由于打开了“对象捕捉”工具，当鼠标光标接近第一条直线的终点时，系统会自动精确捕捉它而且提示“端点”）作为第二条直线的起点，如图2-5所示。
