轨道电路故障红光带行车处置办法

铁路信号设备发生故障时的应变处理一、轨道电路发生故障时的处理办法当轨道电路出现红光带(灯)不灭时，车站值班员在确认无机车车辆占用或侵入后，应在《行车设备检查登记簿》内登记，并立即通知工电部门迅速前来查明原因，排除障碍。

1．接近或离去区段轨道电路故障时处理(1)自动闭塞区段，接近或离去区段轨道电路出现红光带(灯)不灭时，进站(出站)信号机可继续使用。

如出站信号机不能开放时，应改按电话闭塞法行车或发给司机绿色许可证。

(2)半自动闭塞区段，接近区段出现轨道电路红光带(灯)不灭时，进站、出站信号机可继续使用。

2．无岔及道岔区段轨道电路故障时处理无岔及道岔区段出现红光带(灯)不灭时，应按引导办法接车，改按电话闭塞法行车(自动闭塞区段，可发给司机绿色许可证发车)3．到发线轨道电路故障时处理(1)到发线有机车车辆占用，轨道电路红光带(灯)不亮时：①发出列车时，可开放出站信号机；②对存放车辆的线路，应在控制台上揭挂“停有车辆”表示牌，并将道岔开通其他空闲线路。

(2)到发线无机车车辆占用而轨道电路亮红光带(灯)时：①有其他空闲到发线时，应在不少于《站细》规定时间变更接车线并开放进站(进路)信号机接车；②无其他空闲到发线或来不及变更时，应在确认接车线路空闲后，改按引导办法接车。

二、电动道岔发生故障时的处理办法在转换道岔准备接发列车进路时，如挤岔表示灯亮灯，电铃长鸣而道岔不能转换到所需位置时，车站值班员应及时将道岔恢复原来位置，除立即通知工电工区前来检查外，并应指派扳道人员携带电动道岔钥匙及手摇把，前往故障地点检查原因或启开开闭器就地操纵准备进路。

此时，扳道人员听到电动转辙机箱内发出的“咔嚓”声后，停止摇动，确认尖轨密贴于基本轨后，按规定对道岔加锁(分动外锁闭道岔不论对向或顺向均应对尖轨和心轨加锁)，钩锁器应加在道岔尖轨的第一连接杆处，左右不得超过0．5m(分动外锁闭道岔铺设后应指定加锁位置并作好标记)。

如听不到“咔嚓”声(包括外锁闭道岔锁闭装置故障或道岔转辙机与道岔锁闭杆脱离时)，不论对向或顺向道岔均应加钩锁器。

铁路轨道电路红光带的故障原因及对策摘要：铁路系统是列车运行的基础设施，也是列车安全运行的保证。

正常情况下，列车在钢轨上稳定运行，通过采集列车车列在钢轨上的占用情况，及室内联锁软件的运算，传递列车车列在区间或站内运行状态，从而指挥列车运行。

为防止轨道区段错误占用，产生错误红光带，或者防止红光带错误解锁等，这些因素影响着列车运行的安全。

因此，我们需要加强对铁路轨道电路日常维修，确保轨道设备稳定运行，防止轨道电路故障。

关键词:铁路轨道；红光带；对策；引言:高强度的严重损害信号封锁系统的完整性和可靠性，并造成安全运输和生产的严重安全问题。

由于内部电路受到外部因素和干扰，例如维护不善、工程材料质量偏差和铁路线路过多，可能会出现铁路故障。

为了使铁路保持开放和安全，我们必须仔细研究红光带轨道故障的原因，并及时采取措施消除和消除它们。

一、轨道电路组成1.轨道电路的组成是由室内发送信号电源至室外轨道变压器，轨道变压器进行调压后，分别发送至两钢轨，当列车经过时，通过轮对短路两钢轨，使整个电路形成闭合回路，动作室内轨道继电器，表明此轨道区段有列车占用状态。

它的主要组成是钢轨、钢轨引接线，轨道变压器，室内轨道继电器组成。

铁轨末端的中继线，钢轨绝缘，电器等等。

通过控制铁路信号，铁路轨道可以用来测试轨道、火车运行和运行的完整性。

铁路是火车运行的基础设施，也是确保火车安全的重要因素。

如果列车不占用轨道电路的，那么外部控制线就是线路的正常状态，因此轨道继电器处于吸收状态。

当一列列车压入轨道电路时，轨道电路继电器可以控制轨道电路，也可以控制火车信号自动控制。

2.工作原理。

通常情况下，当两条轨道完全或不完整时，火车不会到达铁轨部分，也就是说，当火车占据轨道电路时，电流会穿过轮毂，轨道电路就会分裂。

由于车轮的阻力继电器小得多，从而大大增加了输出电流，从而降低了电流限制器的压力，降低了两轨之间的电压，轨道继电器的电流减少到较低的值，因此线路继电器下降，后触点闭合，信号关闭。

轨道电路故障红光带行车处置办法一、车站发现站内用于接发列车的无岔区段、道岔区段、正线、到发线，以及半自动闭塞、自动站间闭塞设备的车站接近区段（设有接近信号机的车站包括一、二接近，下同）和四显示自动闭塞区间闭塞分区轨道电路出现故障红光带，车站值班员应及时报告列车调度员，通知相邻车站及电务、工务人员，将故障现状在《行车设备检查登记簿》上登记。

电务、工务人员接到通知，须及时派出驻站联络员和检查处理人员查找断轨、处理故障，并在《行车设备检查登记簿》上办理销记，注明放行列车条件（接近区段还需注明起止里程）。

车站值班员报告列车调度员，并按下列办法办理行车：1.当轨道电路出现故障红光带后自然消失（含电务人员处理后红光带消失），车站必须立即扣停需通过该轨道电路地段的列车，然后按以下方式处置：⑴工务道口工、防洪看守点人员、巡道工为防止事故短路轨道电路出现红光带，当消除轨道电路红光带后，短路轨道电路的人员须报告工务段调度，工务段调度通知相关车站轨道电路故障红光带为以上原因，车站不必等待工务人员检查断轨即可恢复正常行车。

若车站已在《行车设备检查登记簿》上办理故障登记，通知工务人员到车站办理销记。

⑵当出现轨道电路故障红光带，电务、工务或工程施工人员能够明确故障由其自身原因造成，在《行车设备检查登记簿》上办理销记后，车站不必等待工务人员检查断轨完毕即可恢复正常行车，工务可停止检查断轨。

当明确为电务设备故障且无驻站电务人员时，—1—可由电务段调度将《轨道红光带故障原因报告》传真给调度所电务调度，电务调度通知列车调度员，由列车调度员发布“××站（×站至×站间）××轨道电路红光带为电务设备故障，故障红光带处理完毕可以正常行车”的调度命令，车站接到命令后，即可组织行车。

电务人员随后到车站补办销记手续。

⑶轨道电路出现故障红光带后自然消失（含电务人员处理后红光带消失），电务、工务、工程人员均不能明确原因时，必须待工务人员检查轨道电路红光带地段线路（以下简称轨红线路）无断轨后，方可按工务登记的放行列车条件放行列车。

铁路信号系统轨道电路“红光带”故障的原因分析及防治措施王亚君【摘要】铁路信号系统在工矿企业铁路运输中，已有相当广泛的运用和发展，轨道电路是车站集中联锁的重要组成部分，它的状态是否良好直接影响运输生产的安全、有序。

轨道电路由于某种原因，出现短路或断路，导致继电器失磁落下，控制台显示屏出现红色光带，这就是通常所说的“红光带”现象。

轨道电路出现“红光带”列车进路无法办理，或已办理好的进路非正常关闭，对运输作业造成影响，为减少“红光带”故障对运输生产造成的干扰，我单位就如何减少轨道电路发生“红光带”现象作为工作重点，通过对轨道电路故障原因进行了统计分析，针对性的提出预防轨道电路发生“红光带”现象的具体措施，效果明显。

【期刊名称】《环球市场》【年(卷),期】2016(000)025【总页数】1页(P94-94)【关键词】铁路信号系统;轨道电路;运输生产【作者】王亚君【作者单位】[1]河钢宣钢物流公司【正文语种】中文【中图分类】F532.6以两根钢轨作为导线钢轨之间用接虚线连接，在一定范围的钢轨两端装设绝缘节，在送电端通过降压变压器接上电源﹑在受电端通过升压变压器接上继电器所构成得电路，称为轨道电路。

用轨道继电器的落下和吸起接点接通控制台上的不同颜色光带反映轨道区段内有无车列占用和钢轨是否折断。

轨道电路在铁路信号现代化，自动化上，越来越多地被广泛应用。

轨道电路是由绝缘节﹑导接线﹑轨道电源﹑轨道变阻器﹑升降压变压器﹑轨道变压器箱引接线﹑轨道继电器所组成。

平时轨道电路区段内无车占用﹑轨道电路电源的输出电流通过钢轨送至受端中继变压器，再通过导线传输到轨道继电器，使轨道继电器有电吸起。

用轨道继电器的吸起接点(上)，控制有关信号灯，见图1-1 所示。

当轨道电路区段内有车占用时，由于机车车辆的轮对电阻较低，使轨道电路呈分路状态。

即轮对分路了轨道电路电源，使轨道继电器两端电压减少，使轨道继电器失磁落下，用轨道继电器的落下接点(下)，去控制有关信号灯显示禁止信号。

轨道电路红光带
1.当轨道电路出现红光带不灭时，驼峰值班员在确认无机车车辆占用或侵入后，必须立即停车，不准臆测和强行使用，并密切注意已脱钩下峰车组的进路、命令、速度，发现危及安全情况且有处理条件时应立即进行人工干预。

2.在《行车设备检查登记簿》内登记，并立即通知工、电部门迅速前来查明原因，排除障碍。

3.汇报车站生产车间、车站调度员，通知干部上岗监控。

根据设备发生故障情况，车间或安全(技术)科应指派人员到岗盯控。

4.设备修复后，由维修人员将故障原因的日期、时间，设备修复日期、时间等记入《行车设备检查登记簿》。

修复的设备，经复查试验良好后，方可签认使用。

轨道电路故障红光带行车处置办法一、车站发现站内用于接发列车的无岔区段、道岔区段、正线、到发线，以及半自动闭塞、自动站间闭塞设备的车站接近区段（设有接近信号机的车站包括一、二接近，下同）和四显示自动闭塞区间闭塞分区轨道电路出现故障红光带，车站值班员应及时报告列车调度员，通知相邻车站及电务、工务人员，将故障现状在《行车设备检查登记簿》上登记。

电务、工务人员接到通知，须及时派出驻站联络员和检查处理人员查找断轨、处理故障，并在《行车设备检查登记簿》上办理销记，注明放行列车条件（接近区段还需注明起止里程）。

车站值班员报告列车调度员，并按下列办法办理行车：1.当轨道电路出现故障红光带后自然消失（含电务人员处理后红光带消失），车站必须立即扣停需通过该轨道电路地段的列车，然后按以下方式处置：⑴工务道口工、防洪看守点人员、巡道工为防止事故短路轨道电路出现红光带，当消除轨道电路红光带后，短路轨道电路的人员须报告工务段调度，工务段调度通知相关车站轨道电路故障红光带为以上原因，车站不必等待工务人员检查断轨即可恢复正常行车。

若车站已在《行车设备检查登记簿》上办理故障登记，通知工务人员到车站办理销记。

⑵当出现轨道电路故障红光带，电务、工务或工程施工人员能够明确故障由其自身原因造成，在《行车设备检查登记簿》上办理销记后，车站不必等待工务人员检查断轨完毕即可恢复正常行车，工务可停止检查断轨。

当明确为电务设备故障且无驻站电务人员时，可由电务段调度将《轨道红光带故障原因报告》传真给调度所电务调度，电务调度通知列车调度员，由列车调度员发布“××站（×站至×站间）××轨道电路红光带为电务设备故障，故障红光带处理完毕可以正常行车”的调度命令，车站接到命令后，即可组织行车。

电务人员随后到车站补办销记手续。

⑶轨道电路出现故障红光带后自然消失（含电务人员处理后红光带消失），电务、工务、工程人员均不能明确原因时，必须待工务人员检查轨道电路红光带地段线路（以下简称轨红线路）无断轨后，方可按工务登记的放行列车条件放行列车。

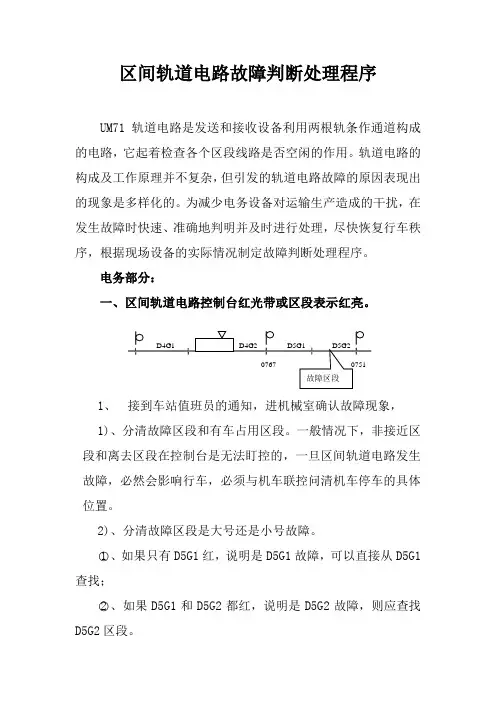

区间轨道电路故障判断处理程序UM71轨道电路是发送和接收设备利用两根轨条作通道构成的电路，它起着检查各个区段线路是否空闲的作用。

轨道电路的构成及工作原理并不复杂，但引发的轨道电路故障的原因表现出的现象是多样化的。

为减少电务设备对运输生产造成的干扰，在发生故障时快速、准确地判明并及时进行处理，尽快恢复行车秩序，根据现场设备的实际情况制定故障判断处理程序。

电务部分：一、区间轨道电路控制台红光带或区段表示红亮。

1、接到车站值班员的通知，进机械室确认故障现象，1)、分清故障区段和有车占用区段。

一般情况下，非接近区段和离去区段在控制台是无法盯控的，一旦区间轨道电路发生故障，必然会影响行车，必须与机车联控问清机车停车的具体位置。

2)、分清故障区段是大号还是小号故障。

○1、如果只有D5G1红，说明是D5G1故障，可以直接从D5G1查找；○2、如果D5G1和D5G2都红，说明是D5G2故障，则应查找D5G2区段。

2、测试功出。

○1、有功出电压，且功出电压与平时工作电压相同或有所升高。

说明发送端工作正常，故障点在发送器之后。

○2、无功出。

说明发送器没有正常工作。

此时可先更换发送器，再测试功出是否正常，如果正常则判断为发送器故障。

如果更换后仍然没有功出，则应查看发送器编码电路中各继电器状态，用数字万用表直流电压档，测量编码电路是否有压降，再用电阻档确认电阻的大小，此电路较为简单，按一般断线故障查找即可。

○3、电压明显大幅度下降。

说明发送器性能不良或连接发送器以后的电路中存在短路现象。

此时可先更换发送器，测试功出电压是否正常，如果仍然不正常，则应测试分线盘电压。

3、测试限入。

○1、无限入。

可先更换接收器，如故障未恢复，应先测试室外分线盘。

○2、限入正常。

可先更换轨道继电器，故障未恢复，应先测试接收器（L+、L—）是否输出24V电压。

如无输出则更换接收器或者查找接收器至轨道继电器的配线是否完整并插接良好。

○3、限入电压低于240mV此故障一般是室外电容故障导致，轨距杆短路等，但是需要测试相邻轨道区段电压是否也存在下降现象。

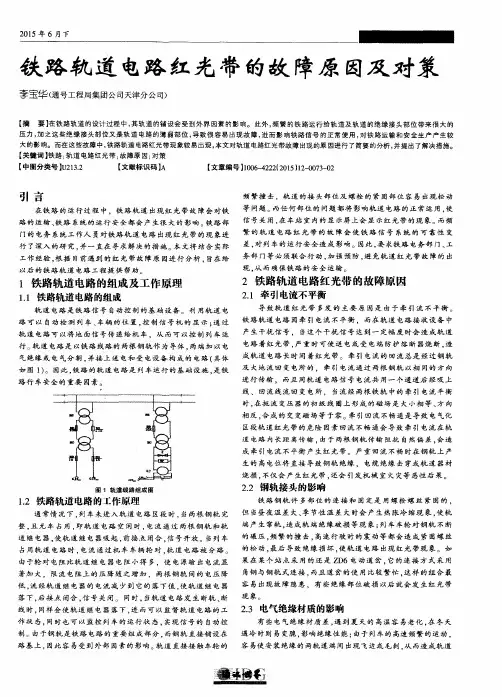

铁路轨道电路红光带的故障原因及对策摘要：铁路是火车运行的基础设施，也是铁路安全的保证。

铁路是铁路计划的重要组成部分,直接铺设地基上,受到外部因素的影响,如铁轨与火车轮相撞,铁轨连接节点,弱化粘合螺栓等。

出现这一问题影响正常工作所以轨道电路信号关掉,因此车站室内显示屏上出现故障的红光带从而影响行车安全。

因此必须加强对红光带铁路线路故障的预防措施。

关键词：铁路轨道电路；红光带；对策；前言：由于铁路电路位于铁路线路上，因此受到外部因素的影响更大。

红光带现象是一种常见的故障，影响正常的铁路信号红光带的频繁故障降低了铁路信号系统的可靠性，影响了运输生产的安全和效率。

因此本文主要分析了铁路线路红光带故障的原因，并提出了相应的对策。

一、铁路轨道电路红光带铁路系统是火车运行的基础设施，也是铁路安全的保证包括铁路轨道、线路、线路封锁、线路尽头的线路、接收设备、传输设备和其他环节，这些设备执行了检查轨道完整性、列车条件和信息控制的重要任务。

从而降低了电流限制器的压力降低了两轨之间的电压，轨道继电器的电流减少到较低的值，因此线路继电器下降从而控制轨道电路的运行方式，控制列车的运行状态，实现自动信号控制。

由于轨道是铁路链条的重要组成部分它们直接落在路堤上所以它们受到外部因素的影响与车轮直接接触的轨道之间经常发生碰撞，接合点和螺栓的紧固件很容易被削弱任何部分的问题都会影响到正常使用轨道电路来关闭信号，空间站内部的屏幕会显示出红光带现象。

红光带经常出现故障，可能会削弱铁路警报系统的可靠性，并影响列车的安全。

因此铁路和铁路服务尤其应共同采取行动铁路是铁路线路的重要组成部分，铁轨直接铺设在地基上受到外部因素的影响如果出现问题，就会影响轨道的正常运行，所以信号会关闭空间站内部的显示器就会出现故障如果红光带出现得更频繁，就会降低铁路信号系统的可靠性，从而影响列车的安全必须加强对红光带铁路线路故障的预防措施。

二、铁路轨道电路红光带的故障原因1.在实际修建铁路的过程中，铁路运营商将定期检查铁路线路的一部分，建筑工人将使用设备、废物电线和其他辅助工具确保列车的安全与稳定。
