第1章绪论轨道电路作为铁路信号基础设备，它的质量和可靠性直接影响信号系统效能的发挥、可靠性的提高，在铁路信号现代化的进程中信号基础设备在不断地更新和改造。
工频交流连续式轨道电路（JZXC-480型）是以前最常用的站内轨道电路，钢轨中传输交流电，轨道继电器采用整流式，结构十分简单，但性能上存在较多问题，无法用在电气化牵引区段。
25HZ相敏轨道电路采用交流二元继电器作为轨道继电器，要求其局部电源电压的相位必须超前线路电源电压相位90°，轨道继电器才能吸起，因此具有安全、可靠性高的优点。
这些年，微电子式25HZ相敏轨道电路的发展，使轨道电路更加性能稳定，它用微电子相敏接收器替代了二元二位继电器。
轨道电路在现场运用中，不可避免的出现了许多故障，运用现代化的设备如微机监测，可以发现设备的状态异常，可以提前排除隐患，减小运输损失。
通常情况下，故障的发生都有一个量变到质变的变化过程，在未发生质变之前，可以通过轨道日曲线和月曲线，发现电压变化或曲线波动，及时进行分析查找，将故障消灭在萌芽状态。
当轨道电路故障时，运用微机监测和控制台上的故障现象，判断故障点是在室内还是在室外，最后处理故障。
轨道电路设备还在不断地进行技术创新，它的性能会越来越好，在设备维护、故障处理上，也会越来越方便，减小发生率和故障处理时间。
第2章 25HZ相敏轨道电路故障分析及处理2.1 轨道电路1.轨道电路的定义：定义1：轨道电路是钢轨线路和连接与其始端及终端的器械总称。
定义2：利用铁路线路的钢轨作为导体传递信息的电路。
2.轨道电路的作用：1）检测轨道电路有无列车占用。
2）能发送关于轨道是否空闲和是否完整的信息。
（信息发送功能）3）通过信号机之间，以及地面设备与机车之间信息发送与接收传输通道的作用。
3.与轨道电路相关的几个基本概念：1）轨道电路状态即：轨道电路范围内，无轮对占用的状态。
2）轨道电路分路状态即：即轨道电路范围内，有轮对占用时的状态。
一、案例举例案例一1.故障现象：某一送一受（非电气化非电码化区段）轨道电路区段红光带2.确认故障设备：在控制台观察故障区段，确认属非电气化非发码区段且为一送一受区段。
3.判断故障范围：(1)从分线盘电压判断室内、外故障测试受端电压较平常电压升高时，一般为室内断路。
测试受端电压较平常电压降低时，需甩线测量电缆电压。
电压升高，为室内短路。
电压仍低，为室外故障。
(2)测试受端电压为0，需甩线测量电缆电压。
电压仍为0时，为室外故障。
电压升高，为室内短路故障。
(3)测试受端电压正常：若为25HZ相敏轨道电路，需检查该区段二元二位继电器状态。
二元二位继电器吸起，为轨道架至区段组合断线或组合架内故障。
观察区段组合中的DGJ和DGJF是否吸起来确定。
二元二位继电器未吸起，则说明极性反（极性反一般发生在动线施工后）或局部线圈断和该区段局部电压不良。
4.室内故障的分析处理(1)断路故障处理按照电路配线图逐级测量电压，即可确定故障点。
(2)短路故障处理按照电路配线图甩线测量电压，甩线时应优先断开插接件和接线端子。
5.室外故障的分析处理(1)根据现场条件，就近测量故障区段的轨面电压：电压升高，为测试点至受端断路。
电压为0或降低，应测量电流。
(2)电流较平常增大，为测试点至受端短路。
(3)电流减小时，为测试点到送端短路。
(4)电流为0，为测试点至送端故障，需继续沿钢轨向送端方向测量电压和电流，直至有电压或电流时。
①当有电压无电流时为断路故障，断点为从无到有处。
②当无电压有电流时为短路故障，短路点为从无到有处。
测量送电端限流电阻上的电压值与正常时的测试数据进行比较，是迅速准确判断轨道电路故障性质的有效方法（前提是保证限流电阻接触良好）。
若测得的数值比正常值显著降低或为零，则判断为断线故障；若测得的数值比正常值明显升高，则判断为短路故障。
按照处理室内故障的方法相应处理并结合钳形电流表或轨道测试仪测电流即可。
用钳形电流表或轨道测试仪查钢轨上的短路点时，要注意两个短路点才能构成故障，要一起找出，不留故障隐患。
25HZ相敏轨道电路的故障分析及处理姓名:学号:专业班级:铁道通信信号指导老师:摘要随着铁路高速、重载、高效运输的发展，对铁路信号设备提出了更高的要求。
而轨道电路作为重要的信号设备之一，它的运用质量直接关系到行车安全与运输高效。
25HZ 相敏轨道电路作为铁路信号设备的重要组成部分，在现场运用中，不可避免地出现一些故障。
本文介绍了25HZ相敏轨道电路的组成、技术特点、原理等基本知识，着重分析了97型和微电子式25HZ相敏轨道电路的常见故障原因与处理方法。
关键词: 轨道电路；结构；故障分析；处理方法I25HZ相敏轨道电路的故障分析及处理目录摘要 (I)绪论................................................................................................................................ - 1 -一、25HZ相敏轨道电路.............................................................................................. - 2 -1.1轨道电路.......................................................................................................... - 2 -1.2电气化区段与非电气化区段的轨道电路...................................................... - 2 -1.3轨道电路的技术要求...................................................................................... - 2 -1.4 25HZ相敏轨道电路........................................................................................ - 3 -1.4.1 25HZ相敏轨道电路的特点................................................................. - 3 -1.4.2电气化牵引区段对轨道电路的特殊要求........................................... - 4 -1.4.3 25HZ相敏轨道电路的技术要求......................................................... - 4 -1.4.4 25HZ相敏轨道电路的组成................................................................. - 5 -1.4.5 25HZ相敏轨道电路的原理................................................................. - 5 -1.4.6 25HZ相敏轨道电路的分类................................................................. - 6 - 二97型25HZ相敏轨道电路....................................................................................... - 7 -2.1 97型25HZ相敏轨道电路的组成.................................................................. - 7 -2.2 97型25HZ相敏轨道电路的原理.................................................................. - 7 -2.3 97型25HZ相敏轨道电路的常见故障分析及处理...................................... - 7 -2.4 97型25HZ相敏轨道电路的日常维护及仪表的使用.................................. - 9 -2.4.1轨道电路的日常维护........................................................................... - 9 -2.4.2仪表(万用表、轨道诊断仪)的使用 .................................................. - 10 - 三25HZ微电子相敏轨道电路.................................................................................. - 11 -3.1 25HZ微电子相敏轨道电路的构成及特点.................................................. - 11 -3.2 25HZ微电子相敏轨道电路的常见故障分析及处理.................................. - 11 -3.3日常维护工作................................................................................................ - 13 - 心得.................................................................................................. 错误！未定义书签。

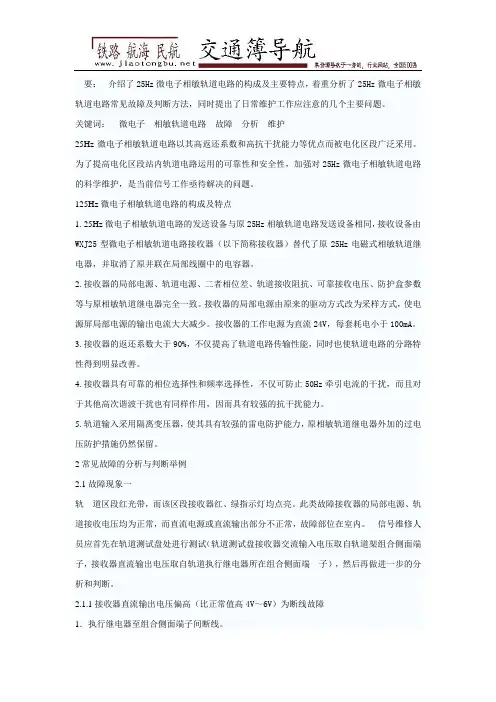

要：介绍了25Hz微电子相敏轨道电路的构成及主要特点，着重分析了25Hz微电子相敏轨道电路常见故障及判断方法，同时提出了日常维护工作应注意的几个主要问题。
关键词：微电子相敏轨道电路故障分析维护25Hz微电子相敏轨道电路以其高返还系数和高抗干扰能力等优点而被电化区段广泛采用。
为了提高电化区段站内轨道电路运用的可靠性和安全性，加强对25Hz微电子相敏轨道电路的科学维护，是当前信号工作亟待解决的问题。
125Hz微电子相敏轨道电路的构成及特点1. 25Hz微电子相敏轨道电路的发送设备与原25Hz相敏轨道电路发送设备相同，接收设备由WXJ25型微电子相敏轨道电路接收器（以下简称接收器）替代了原25Hz电磁式相敏轨道继电器，并取消了原并联在局部线圈中的电容器。
2. 接收器的局部电源、轨道电源、二者相位差、轨道接收阻抗、可靠接收电压、防护盒参数等与原相敏轨道继电器完全一致。
接收器的局部电源由原来的驱动方式改为采样方式，使电源屏局部电源的输出电流大大减少。
接收器的工作电源为直流24V，每套耗电小于100mA。
3. 接收器的返还系数大于90%，不仅提高了轨道电路传输性能，同时也使轨道电路的分路特性得到明显改善。
4. 接收器具有可靠的相位选择性和频率选择性，不仅可防止50Hz牵引电流的干扰，而且对于其他高次谐波干扰也有同样作用，因而具有较强的抗干扰能力。
5. 轨道输入采用隔离变压器，使其具有较强的雷电防护能力，原相敏轨道继电器外加的过电压防护措施仍然保留。
2常见故障的分析与判断举例2.1故障现象一轨道区段红光带，而该区段接收器红、绿指示灯均点亮。
此类故障接收器的局部电源、轨道接收电压均为正常，而直流电源或直流输出部分不正常，故障部位在室内。
信号维修人员应首先在轨道测试盘处进行测试（轨道测试盘接收器交流输入电压取自轨道架组合侧面端子，接收器直流输出电压取自轨道执行继电器所在组合侧面端子），然后再做进一步的分析和判断。
25HZ 相敏轨道电路25HZ 相敏轨道电路是一种适应铁路电气化抗干扰要求的轨道电路。
一、特点：该制式轨道电路具有以下特点：1、采用二元二位继电器，具有可靠的相位和频率选择性，因而对轨端绝缘破损和外界牵引电流或其它频率电流的干扰，能可靠的进行防护。
2、由于采用的信号频率低，与其他工频连续式轨道电路比较，在相同的条件下，具有较好的传输特性。
3、25HZ 电源是运用分频原理产生的，并且由于50HZ工频稳定，所以它具有频率稳定的特性，其频率恒等于工频的一半。
4、由于25HZ 分频器的固有特性，当两分频器的输入端反向连接时，其输出电压相位相差90度。
易于做成局部电压恒超前轨道电压90度，所以可以采用集中调相方式。
5、25HZ 分频器具有不可逆性。
虽然50HZ 不平衡牵引电流通过扼流变压器、轨道变压器流入轨道分频器的输出回路，但在其输入端不可能有100HZ 电流。
即局部分频器的输入端得不到100HZ 电流。
在局部分频器的输出端也就不可能有50HZ 电流。
保证了轨道继电器不致受牵引电流干扰而错误吸起。
6、分频器具有较好的稳压特性。
输入的50HZ 电源电压在220V ＋33V －44V ，负载在空载至满载的范围内变化时，分频器的输出电压变化范围在220V ±11，110V ±5.5V 以内，从而提高了轨道电路的工作的稳定性。
7、25HZ 相敏轨道电路由于采用了连续式供电方式，就可对整个轨道电路的技术性能和指标用一般的原理和数学方法进行理论分析或计算，从而较方便地找出其工作的最不利条件和极限指标，更便于通过试验手段对理论计算加以验证。
二、旧式25周相敏轨道电路1、本制式使用于钢轨连续牵引总电流不大于400A 、不平衡电流不大于20A （不平衡系数不大于5%）交流电气化区段和预告区段的轨道电路。
2、在50HZ 电压为200V+33V-44V范围内，钢轨阻抗不大于0.62∠42ºΩ／KM, 道砟电阻不小于0.6Ω·KM, 在规定长度的范围内能可靠地满足调整和有分路检查的要求，并能实现一次调整。
铁路信号25Hz相敏轨道电路故障处理摘要：25Hz相敏轨道电路作为铁路系统的重要组成部分，其对铁路运输有着重要的影响。
因此，我们应该掌握这种轨道电路的构成和原理，对其容易出现的故障问题进行全面把握，针对空闲红光带、室内故障以及室外故障等问题，进行针对性的检查和处理，保证铁路系统的正常有效运行。
关键词：铁路信号；25Hz相敏轨道；电路故障一、25Hz相敏轨道电路的基本原理轨道电路电源首先由电源屏供给的25Hz轨道电源及其局部供电，然后再通过送端的25Hz轨道变压器、限流电阻和扼流变压器相互衔接，并连通相应的路轨区段通道，将受端的轨道变压器、扼流变压器相互连接，更好地将线路传回室内。
局部电源再供给二元二位继电器的局部线圈，局部线圈电流与轨道线圈电压均达标、局部电源相位超前轨道电源90度，将二元或二位继电器吸起，轨道电路处在空闲状态。
相反，一但二元二位继电器都没有被吸起来，即轨道有车占用或故障，则轨道电路仍保持在分路状态中。
25Hz相敏轨道电路自身也具备了较好的工作稳定性，且维修简便，能较好地抵抗牵引供电电流干扰，在实际应用的过程中深受好评。
二、铁路信号25HZ相敏轨道电路易出现的故障问题及处理措施1.轨道电路故障以及处理措施（1）故障原因。
①钢轨折断很容易使得轨道电路发生空闲红光带，这是一种常见的故障问题，通常在冬天寒冷天气中发生几率大，如果钢轨折断，那么轨道电路会一直出现红光带，所以很容易被工作人员发现和检测出来。
而在春天季节或者是隧道环境内，就算是钢轨折断，断切面之间也会存在小部分的接触，为故障检测工作带来一定的难度，工作人员很难快速的确定故障位置。
②绝缘接头故障，其通常是单侧绝缘接触不良造成的，并且也很容易使另一侧受到扣件因素影响出现短路故障。
极性交叉位置的绝缘接头也会经常出现短路现象，从而造成空闲红光带。
③其他位置短路、设备故障、自然灾害以及其他因素干扰等也会导致空闲红光带。
（2）处理措施。
25HZ相敏轨道电路课件（精）25HZ 相敏轨道电路25HZ 相敏轨道电路是一种适应铁路电气化抗干扰要求的轨道电路。
一、特点：该制式轨道电路具有以下特点：1、采用二元二位继电器，具有可靠的相位和频率选择性，因而对轨端绝缘破损和外界牵引电流或其它频率电流的干扰，能可靠的进行防护。
2、由于采用的信号频率低，与其他工频连续式轨道电路比较，在相同的条件下，具有较好的传输特性。
3、25HZ 电源是运用分频原理产生的，并且由于50HZ工频稳定，所以它具有频率稳定的特性，其频率恒等于工频的一半。
4、由于25HZ 分频器的固有特性，当两分频器的输入端反向连接时，其输出电压相位相差90度。
易于做成局部电压恒超前轨道电压90度，所以可以采用集中调相方式。
5、25HZ 分频器具有不可逆性。
虽然50HZ 不平衡牵引电流通过扼流变压器、轨道变压器流入轨道分频器的输出回路，但在其输入端不可能有100HZ 电流。
即局部分频器的输入端得不到100HZ 电流。
在局部分频器的输出端也就不可能有50HZ 电流。
保证了轨道继电器不致受牵引电流干扰而错误吸起。
6、分频器具有较好的稳压特性。
输入的50HZ 电源电压在220V ＋33V －44V ，负载在空载至满载的范围内变化时，分频器的输出电压变化范围在220V ±11，110V ±5.5V 以内，从而提高了轨道电路的工作的稳定性。
7、25HZ 相敏轨道电路由于采用了连续式供电方式，就可对整个轨道电路的技术性能和指标用一般的原理和数学方法进行理论分析或计算，从而较方便地找出其工作的最不利条件和极限指标，更便于通过试验手段对理论计算加以验证。
二、旧式25周相敏轨道电路1、本制式使用于钢轨连续牵引总电流不大于400A 、不平衡电流不大于20A （不平衡系数不大于5%）交流电气化区段和预告区段的轨道电路。
2、在50HZ 电压为200V+33V-44V范围内，钢轨阻抗不大于0.62∠42oΩ／KM, 道砟电阻不小于0.6Ω·KM, 在规定长度的范围内能可靠地满足调整和有分路检查的要求，并能实现一次调整。
