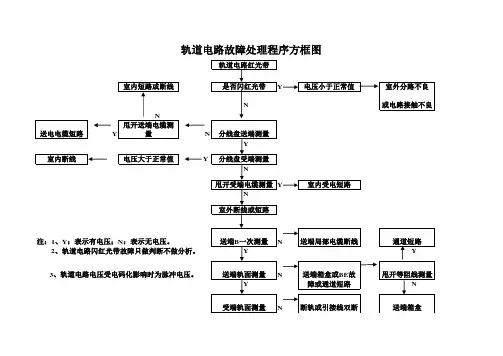

轨道电路故障处理流程图

ZPW—2000A型无绝缘轨道电路故障现象分析及处理ZPW-2000A型无绝缘轨道电路是在法国UM71无绝缘轨道电路技术基础上改进而来，广泛的应用于我国的铁路闭塞系统，其正常工作是列车安全、高效运行的保证。

本文以现场实践为基础，对ZPW-2000A型无绝缘轨道电路在现场使用过程中的常见故障现象及处理方法进行总结，并对故障处理流程进行分析，总结其操作过程中需要注意的几点。

关键字：轨道电路调谐单元补偿电容故障处理ZPW-2000A型无绝缘轨道电路是在法国UM71无绝缘轨道电路技术基础上进行改进[1]，在保证系统安全性、传输稳定性和可靠性的前提下，较大程度的提高其抗干扰能力，以适应我国复杂的气候环境。

ZPW-2000A型无绝缘轨道电路提高技术性能、降低工程造价，能够满足主体化机车信号和列车超速防护系统对轨道电路安全性和可靠性的要求，广泛的应用于我国的铁路闭塞系统。

在铁路系统中，轨道电路系统一直是铁路线路灾害防治和设备安全风险管理的重点。

根据近几年各铁路局信号设备故障统计数据，可发现轨道电路故障发生最为频繁，在采用约占信号故障总量的36%[2]。

1 ZPW2000A型轨道电路结构组成ZPW2000A型轨道电路，如图1所示，由主轨道电路和调谐区小轨道电路两部分组成，其中调谐区小队到電路可视为列车运行前方主轨道电路所属的延伸段。

电气绝缘节是轨道电路实现与相邻轨道电路间电气分隔的部件，包括两个调谐单元（BA1/BA2）、一个空心线圈（SA V）和29m的钢轨组成，在主轨道区段设置补偿电容C。

轨道电路工作时，发送端产生信号经由发送端设备传输至发送端轨面，然后分别向主轨道电路方向和小轨道电路方向传输，主轨道电路接受处理来自主轨道电路的信号，小轨道电路信号由运行前方相邻轨道电路接收器处理，并将小轨道电路继电器执行条件传输至本轨道电路接收器，作为轨道继电器励磁的必要检查条件。

2 ZPW-2000A型无绝缘轨道电路的室外故障现象及处理ZPW-2000A型轨道电路包括主轨道区段和小轨道区段，为了实现钢轨的无缝连接，取消了传统用于轨道电路绝缘的机械绝缘节，采用具有电气绝缘特性的电气绝缘节，ZPW-2000A型轨道电路电气绝缘节设计长度为29m，为了实现列车在该区域的占用检查，将去其构成一段小轨道电路，通过相邻区段轨道电路接收设备来检查该区段的占用与空闲。

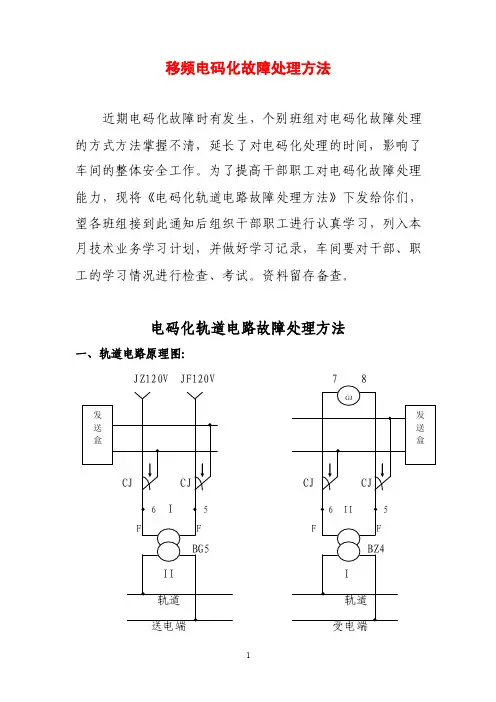

移频电码化故障处理方法近期电码化故障时有发生，个别班组对电码化故障处理的方式方法掌握不清，延长了对电码化处理的时间，影响了车间的整体安全工作。

为了提高干部职工对电码化故障处理能力，现将《电码化轨道电路故障处理方法》下发给你们，望各班组接到此通知后组织干部职工进行认真学习，列入本月技术业务学习计划，并做好学习记录，车间要对干部、职工的学习情况进行检查、考试。

资料留存备查。

电码化轨道电路故障处理方法一、轨道电路原理图：各电码化轨道区段在发码端（股道、中间出岔区段为轨道电路两端均发码，接轨、正线道岔区段均为迎着列车运行方向发码）均设有CJ，该继电器平时落下构通轨道电路回路。

半自动闭塞车站当股道、接轨区段有车或发生故障时，GJ GJF 使本区段CJ脉动吸起。

正线道岔区段当正线接车信号开放后区段内有车或发生故障时，GDJ （GDJ1、GDJ2）使本区段CJ脉动吸起，吸起4.2秒构通发码电路，落下0.6秒构通轨道电路回路。

自动闭塞车站增加了正线发车道岔区段发码，各区段发码不是脉动发码，而是叠加预先发码。

二、判断轨道电路室内、外故障：1、4信息接近轨及股道区段及股道中间出岔区段发生故障时，首先关闭故障区段发送盒（股道及中间出岔区段关闭上、下行发送盒）和备用发送盒。

测试盘测试线在组合侧面取条件的（测试盘表头交直流电压平时都能测出）可到测试盘表头上观看有无正常工作脉动电压。

如果脉动电压高于正常工作电压，证明轨道电路正常，说明室内轨道继电器一侧有断线故障：如测试盘回楼脉动电压无或很小，再到分线盘处测试回楼脉动电压如分线盘回楼脉动电压高于正常电压，可判断为分线盘至轨道继电器间有断线故障；如分线盘回楼脉动电压无或很小，应先对送电端120V电压在分线盘测量是否送出，如有120V 脉动电压可判断为室内送电设备无故障。

这时需要在分线盘处甩开回楼电缆进行测量，如回楼电缆无脉动电压或很小时可判断为室外故障；如回楼电缆脉动电压正常可判断为室内混线故障，应首先拔下轨道继电器，或逐段甩线进行查找判断混线点。

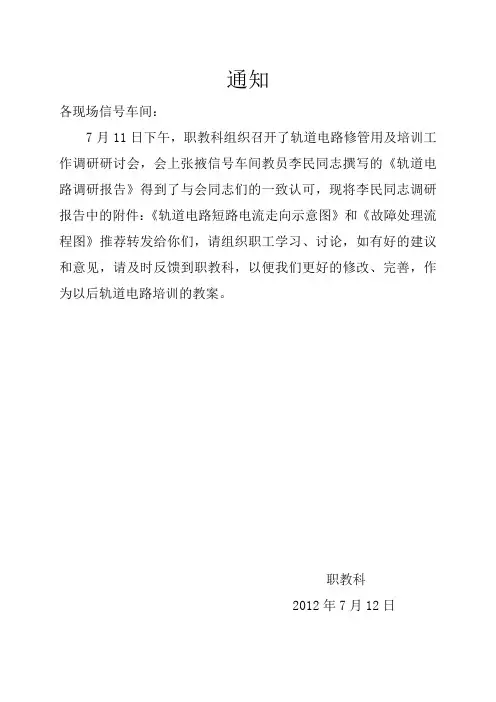

通知
各现场信号车间：
7月11日下午，职教科组织召开了轨道电路修管用及培训工作调研研讨会，会上张掖信号车间教员李民同志撰写的《轨道电路调研报告》得到了与会同志们的一致认可，现将李民同志调研报告中的附件：《轨道电路短路电流走向示意图》和《故障处理流程图》推荐转发给你们，请组织职工学习、讨论，如有好的建议和意见，请及时反馈到职教科，以便我们更好的修改、完善，作为以后轨道电路培训的教案。

职教科
2012年7月12日
岔后绝缘短路电流走向示意图
渡线绝缘短路电流走向示意图
道岔安装绝缘短路电流走向示意图轨距杆等物绝缘短路电流走向示意图轨端绝缘短路电流走向示意图
极性交叉时轨面电压会降低极性不交叉时轨面电压会升高+-+-+-
+-
轨道电路短路故障电流走向示意图
轨道电路正常时电流走向示意图
注：短路点在短死的情况下，短路点后将不再有电流流过，在半短路情况下有微弱电流流过。

25HZ相敏轨道电路故障处理流程
送电端受电端。

吸起又落 DBQ 闪烁即灭 DBQ 不闪烁
不正常 正常

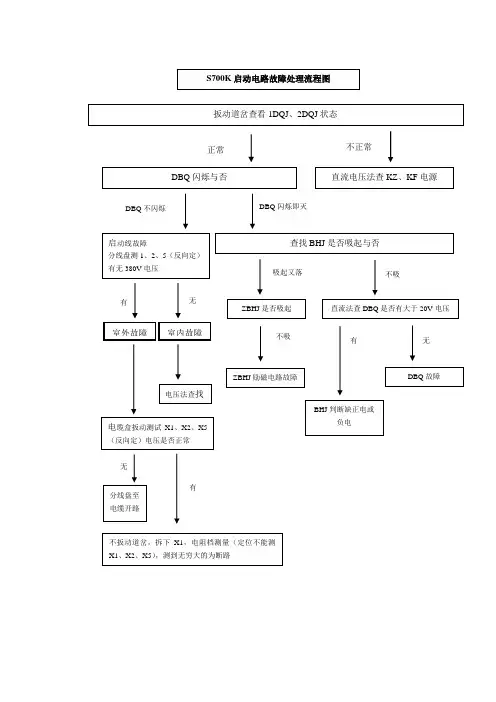

S700K 启动电路故障处理流程图 扳动道岔查看1DQJ 、2DQJ 状态 DBQ 闪烁与否
启动线故障
分线盘测1、2、5（反向定）
有无380V 电压 有 无
直流电压法查KZ 、KF 电源 室外故障 室内故障 电压法查找
电缆盒扳动测试X1、X2、X5（反向定）电压是否正常 分线盘至
电缆开路
无
有
不扳动道岔，拆下X1，电阻档测量（定位不能测X1、X2、X5），测到无穷大的为断路 查找BHJ 是否吸起与否 ZBHJ 是否吸起 不吸 ZBHJ 励磁电路故障
不吸 直流法查DBQ 是否有大于20V 电压
有 无
DBQ 故障
BHJ 判断缺正电或负电。

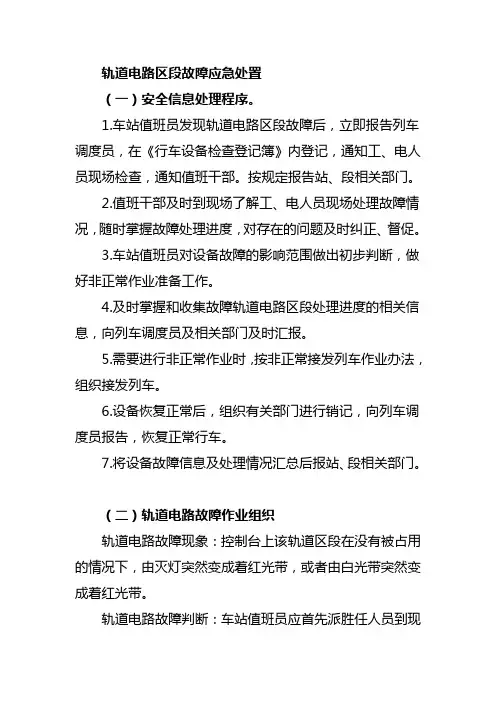

轨道电路区段故障应急处置（一）安全信息处理程序。

1.车站值班员发现轨道电路区段故障后，立即报告列车调度员，在《行车设备检查登记簿》内登记，通知工、电人员现场检查，通知值班干部。

按规定报告站、段相关部门。

2.值班干部及时到现场了解工、电人员现场处理故障情况，随时掌握故障处理进度，对存在的问题及时纠正、督促。

3.车站值班员对设备故障的影响范围做出初步判断，做好非正常作业准备工作。

4.及时掌握和收集故障轨道电路区段处理进度的相关信息，向列车调度员及相关部门及时汇报。

5.需要进行非正常作业时，按非正常接发列车作业办法，组织接发列车。

6.设备恢复正常后，组织有关部门进行销记，向列车调度员报告，恢复正常行车。

7.将设备故障信息及处理情况汇总后报站、段相关部门。

（二）轨道电路故障作业组织轨道电路故障现象：控制台上该轨道区段在没有被占用的情况下，由灭灯突然变成着红光带，或者由白光带突然变成着红光带。

轨道电路故障判断：车站值班员应首先派胜任人员到现场检查是否是因为机车、车辆溜逸或列车缓解越过相邻轨道区段绝缘节造成的。

1.轨道电路区段被意外短路故障作业组织程序⑴车站值班员发现轨道电路故障时，立即报告列车调度员。

⑵在《行车设备检查登记簿》上登记，通知电务、工务人员。

⑶通知车站值班干部。

⑷有关人员到达现场发现轨道区段被不明导体意外短路后，将短路导体移出，确认轨道区段良好，在《行车设备检查登记簿》上销记，恢复正常行车。

2.工务设备故障作业组织程序⑴车站值班员发现轨道电路故障时，立即报告列车调度员。

⑵在《行车设备检查登记簿》上登记，通知电务、工务人员。

⑶通知车站值班干部。

⑷当经工务部门检查确认轨道电路故障是断轨等原因引起时，车站值班员根据工务人员在《行车设备检查登记簿》上登记的要求，向列车调度员请求封锁或限速运行的调度命令，对故障钢轨进行限速运行，封锁更换或临时紧级处理。

在故障区段限速运行或封锁期间，车站值班员应优先选择其它迂回进路，绕过该轨道区段组织接发列车，为工务部门抢修道岔争取时间，减少故障轨道区段对列车运行的影响。

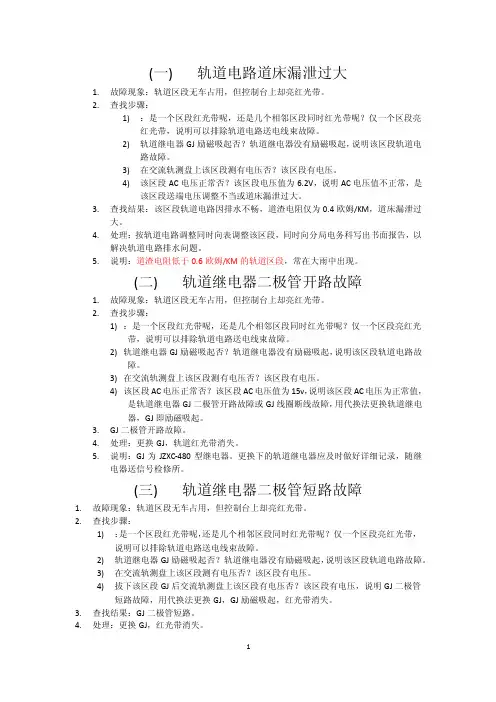

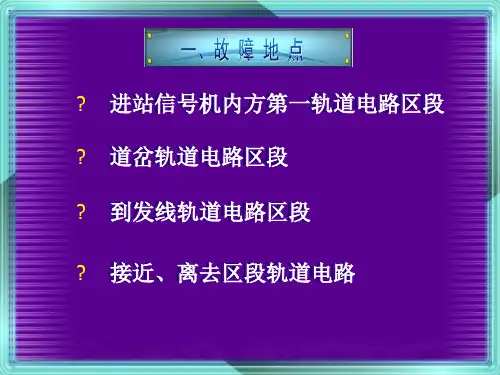

(一)轨道电路道床漏泄过大1.故障现象：轨道区段无车占用，但控制台上却亮红光带。

2.查找步骤：1)：是一个区段红光带呢，还是几个相邻区段同时红光带呢？仅一个区段亮红光带，说明可以排除轨道电路送电线束故障。

2)轨道继电器GJ励磁吸起否？轨道继电器没有励磁吸起，说明该区段轨道电路故障。

3)在交流轨测盘上该区段测有电压否？该区段有电压。

4)该区段AC电压正常否？该区段电压值为6.2V，说明AC电压值不正常，是该区段送端电压调整不当或道床漏泄过大。

3.查找结果：该区段轨道电路因排水不畅，道渣电阻仅为0.4欧姆/KM，道床漏泄过大。

4.处理：按轨道电路调整同时向表调整该区段，同时向分局电务科写出书面报告，以解决轨道电路排水问题。

5.说明：道渣电阻低于0.6欧姆/KM的轨道区段，常在大雨中出现。

(二)轨道继电器二极管开路故障1.故障现象：轨道区段无车占用，但控制台上却亮红光带。

2.查找步骤：1)：是一个区段红光带呢，还是几个相邻区段同时红光带呢？仅一个区段亮红光带，说明可以排除轨道电路送电线束故障。

2)轨道继电器GJ励磁吸起否？轨道继电器没有励磁吸起，说明该区段轨道电路故障。

3)在交流轨测盘上该区段测有电压否？该区段有电压。

4)该区段AC电压正常否？该区段AC电压值为15v，说明该区段AC电压为正常值，是轨道继电器GJ二极管开路故障或GJ线圈断线故障，用代换法更换轨道继电器，GJ即励磁吸起。

3.GJ二极管开路故障。

4.处理：更换GJ，轨道红光带消失。

5.说明：GJ为JZXC-480型继电器。

更换下的轨道继电器应及时做好详细记录，随继电器送信号检修所。

(三)轨道继电器二极管短路故障1.故障现象：轨道区段无车占用，但控制台上却亮红光带。

2.查找步骤：1)：是一个区段红光带呢，还是几个相邻区段同时红光带呢？仅一个区段亮红光带，说明可以排除轨道电路送电线束故障。

2)轨道继电器GJ励磁吸起否？轨道继电器没有励磁吸起，说明该区段轨道电路故障。
