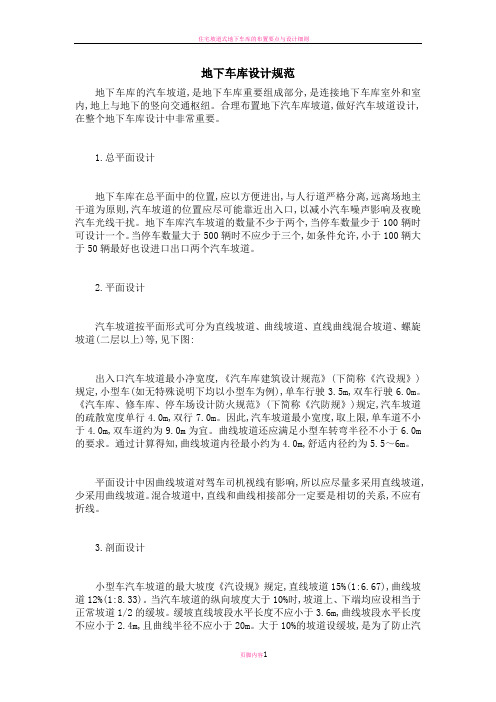

地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m 的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。
目录总则 (3)第1章地下汽车库 (4)1.1 基本原则 ........................................................... 错误!未定义书签。
1.2 平面规定 ........................................................... 错误!未定义书签。
1.2.1 出入口....................................................... 错误!未定义书签。
1.2.2 通道与柱网............................................... 错误!未定义书签。
1.2.3 车位尺寸................................................... 错误!未定义书签。
1.2.4 设备房....................................................... 错误!未定义书签。
1.2.5 其它........................................................... 错误!未定义书签。
1.3 剖面规定 ........................................................... 错误!未定义书签。
1.3.1 层高........................................................... 错误!未定义书签。
1.3.2 覆土........................................................... 错误!未定义书签。
1.4 人防规定 ........................................................... 错误!未定义书签。
总则1、为方便各级管理人员对集团项目的控制，统一集团对地下汽车库与地下非机动车库控制标准，特制定《地下车库与非机动车库设计导则》（以下简称《导则》）。
2、本《导则》根据集团产品线分级体系编制而成，适用于全系列产品线的地下汽车库与地下非机动车库。
3、本《导则》针对建筑专业，其他专业要求详见相关专业技术设计规定。
4、各区域公司应严格按本《导则》执行，在执行过程中如遇见特殊情况或出现更好的技术措施时，请及时提报集团总师室，以便集团总师室及时对《导则》进行修订。
5、集团项目的地下车库设计除应执行本《导则》外，尚应符合国家、行业和各地方现行有关规范和标准的规定。
本《导则》中的尺寸单位除特别注明外，一律以毫米为单位。
第一章地下汽车库基本布局原则1.1.1 配车比例（1）规范指标①可根据国家规范、地方法规、土地出让合同等要求适当变通。
以上海项目为例，住宅配车数量与户型面积成正比，不同物业类型中配车比例从高到低依为：餐饮、办公、商业。
在报建算停车指标过程中，可适当采取将部分餐饮、办公按照一般商业来报建的办法，以减少停车数量指标；住宅也分为几个档次，当实际面积与分档面积相差不多时，根据具体实际情况可以进行微调来实现配车比例的降档变化；②不同规范间有差异，意向拿地时可与政府协商配车指标；（2）建议和结论①所有类型的车库必须首先同时满足国家规范、地方规范及土地合同要求；②对于不考虑人车立体分流的楼盘，可考虑10%的地面停车，并尽可能做足地面车位；③对于高端楼盘，完全人车立体分流，可在地面上不留停车位。
若有对外经营的地面商业，可适当考虑少量地面停车。
1.1.2 单车位面积经济指标单车位面积：《汽车库建筑设计规范》中明确垂直后退停车所需的车道宽度最小，单车位面积最省。
为提高停车效率，原则上设计时都应采用垂直后退停车。
根据集团要求，人防车库单车位面积不超过38平方米，非人防车库单车位面积不超过33平方米。
注：面积计算原则1、人防车库面积=人防停车面积+人防设备用房面积2、非人防车库面积=非人防停车面积（不含主楼投影内停车面积）+非人防车库设备用房面积（不含主楼投影内设备用房面积）3、为鼓励充分利用地下室空间，如利用主楼下空间停放机动车，停车位数量纳入总体数量，主楼下部投影空间不计入车库面积。
住宅地下车库成本优化设计导则（意见征询版）目录序言 1一、房地产形势二、地下车库的重要性第一章、总则 2一、目的二、适用范围三、支持文件四、地库成本控制的关键要素五、地库指标定义第二章、地库总平面 5一、地库控制线二、停车指标三、总平面停车区域效率分析四、停车需求五、地下车库类别六、地库轮廓线七、场地竖向设计第三章、地库坡道出入口 35一、坡道出入口宽度及数量二、坡道位置与建筑物的关系三、形式四、尺寸要求五、自行车坡道第四章、地库主体 41一、停车位和通车道尺寸二、停车方式三、单车指标四、柱网五、结构形式、层高、梁高、设备高度、净高六、车行流线七、防火分区设计八、主楼地下室设计九、地库价值提升十、单层地库与主楼的关系十一、双层地库与主楼的关系十二、采光通风井十三、主楼连通口第五章、人防设计 68一、人防配建政策二、人防配置原则三、人防口部四、人防其它设施第六章、结构设计 76一、材料选择二、地库抗浮设计三、基础的优化设计控制措施四、柱墙的优化设计控制措施五、顶板的优化设计控制措施六、人防地下室七、其它构件的优化设计控制八、各种柱网与顶板形式的成本分析结果第七章、给排水设计 91一、地下车库消防管线二、设备用房的布置三、集水坑布置四、消火栓布置五、喷淋设计六、战时给排水设计七、管线综合优化第八章、暖通设计 100一、暖通成本构成二、暖通机房的布置三、车库补风系统的设置四、风机及辅助设备选择五、风管材料的选择六、战时通风系统的设置第九章、电气设计 105一、设计原则二、变电所的设置三、变电所的设计与施工四、供电方案五、低压配电系统六、配电和管线设计七、照明设计八、其他第十章、建筑技术 110一、地库的防水构造二、地库面层的做法三、风管材料选用序言一、房地产形势随着房地产行业盈利能力的下降，房地产开发的刚性成本，包括土地、融资、人力成本越来越高，库存与潜在供应有增无减，“降本增效”成为检验房企综合经营管理能力的重要体现。
则1、为方便各级管理人员对集团项目的控制，统一集团对地下汽车库与地下非机动车库控制标准，特制定《地下车库与非机动车库设计导则》（以下简称《导则》）。
2、本《导则》根据集团产品线分级体系编制而成，适用于全系列产品线的地下汽车库与地下非机动车库。
3、本《导则》针对建筑专业，其他专业要求详见相关专业技术设计规定。
4、各区域公司应严格按本《导则》执行，在执行过程中如遇见特殊情况或出现更好的技术措施时，请及时提报集团总师室，以便集团总师室及时对《导则》进行修订。
5、集团项目的地下车库设计除应执行本《导则》外，尚应符合国家、行业和各地方现行有关规范和标准的规定。
本《导则》中的尺寸单位除特别注明外，一律以毫米为单位。
第一章地下汽车库1.1基本布局原则1.1.1配车比例（1）规范指标①可根据国家规范、地方法规、土地出让合同等要求适当变通。
以上海项目为例，住宅配车数量与户型面积成正比，不同物业类型中配车比例从高到低依为：餐饮、办公、商业。
在报建算停车指标过程中，可适当采取将部分餐饮、办公按照一般商业来报建的办法，以减少停车数量指标；住宅也分为几个档次，当实际面积与分档面积相差不多时，根据具体实际情况可以进行微调来实现配车比例的降档变化；②不同规范间有差异，意向拿地时可与政府协商配车指标；（2）建议和结论①所有类型的车库必须首先同时满足国家规范、地方规范及土地合同要求；②对于不考虑人车立体分流的楼盘，可考虑10%的地面停车，并尽可能做足地面车位；③对于高端楼盘，完全人车立体分流，可在地面上不留停车位。
若有对外经营的地面商业，可适当考虑少量地面停车。
1.1.2单车位面积经济指标单车位面积：《汽车库建筑设计规范》中明确垂直后退停车所需的车道宽度最小，单车位面积最省。
为提高停车效率，原则上设计时都应采用垂直后退停车。
根据集团要求，人防车库单车位面积不超过38平方米，非人防车库单车位面积不超过33平方米。
注：面积计算原则1、人防车库面积=人防停车面积+人防设备用房面积2、非人防车库面积=非人防停车面积（不含主楼投影内停车面积）+非人防车库设备用房面积（不含主楼投影内设备用房面积）3、为鼓励充分利用地下室空间，如利用主楼下空间停放机动车，停车位数量纳入总体数量，主楼下部投影空间不计入车库面积。
总则1、为方便各级管理人员对集团项目的控制，统一集团对地下汽车库与地下非机动车库控制标准，特制定《地下车库与非机动车库设计导则》（以下简称《导则》）。
2、本《导则》根据集团产品线分级体系编制而成，适用于全系列产品线的地下汽车库与地下非机动车库。
3、本《导则》针对建筑专业，其他专业要求详见相关专业技术设计规定。
4、各区域公司应严格按本《导则》执行，在执行过程中如遇见特殊情况或出现更好的技术措施时，请及时提报集团总师室，以便集团总师室及时对《导则》进行修订。
5、集团项目的地下车库设计除应执行本《导则》外，尚应符合国家、行业和各地方现行有关规范和标准的规定。
本《导则》中的尺寸单位除特别注明外，一律以毫米为单位。
第一章地下汽车库1.1 基本布局原则1.1.1 配车比例（1）规范指标①可根据国家规范、地方法规、土地出让合同等要求适当变通。
以上海项目为例，住宅配车数量与户型面积成正比，不同物业类型中配车比例从高到低依为：餐饮、办公、商业。
在报建算停车指标过程中，可适当采取将部分餐饮、办公按照一般商业来报建的办法，以减少停车数量指标；住宅也分为几个档次，当实际面积与分档面积相差不多时，根据具体实际情况可以进行微调来实现配车比例的降档变化；②不同规范间有差异，意向拿地时可与政府协商配车指标；（2）建议和结论①所有类型的车库必须首先同时满足国家规范、地方规范及土地合同要求；②对于不考虑人车立体分流的楼盘，可考虑10%的地面停车，并尽可能做足地面车位；③对于高端楼盘，完全人车立体分流，可在地面上不留停车位。
若有对外经营的地面商业，可适当考虑少量地面停车。
1.1.2 单车位面积经济指标单车位面积：《汽车库建筑设计规范》中明确垂直后退停车所需的车道宽度最小，单车位面积最省。
为提高停车效率，原则上设计时都应采用垂直后退停车。
根据集团要求，人防车库单车位面积不超过38平方米，非人防车库单车位面积不超过33平方米。
注：面积计算原则1、人防车库面积=人防停车面积+人防设备用房面积2、非人防车库面积=非人防停车面积（不含主楼投影内停车面积）+非人防车库设备用房面积（不含主楼投影内设备用房面积）3、为鼓励充分利用地下室空间，如利用主楼下空间停放机动车，停车位数量纳入总体数量，主楼下部投影空间不计入车库面积。

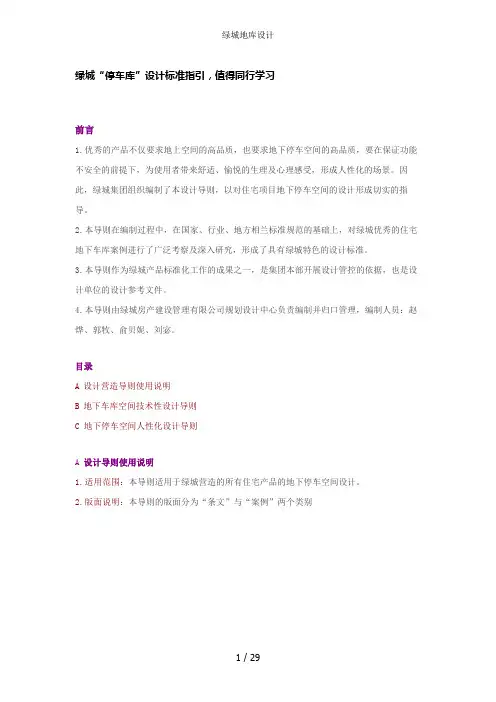

绿城“停车库”设计标准指引，值得同行学习前言1. 优秀的产品不仅要求地上空间的高品质，也要求地下停车空间的高品质，要在保证功能不安全的前提下，为使用者带来舒适、愉悦的生理及心理感受，形成人性化的场景。
因此，绿城集团组织编制了本设计导则，以对住宅项目地下停车空间的设计形成切实的指导。
2. 本导则在编制过程中，在国家、行业、地方相兰标准规范的基础上，对绿城优秀的住宅地下车库案例进行了广泛考察及深入研究，形成了具有绿城特色的设计标准。
3. 本导则作为绿城产品标准化工作的成果之一，是集团本部开展设计管控的依据，也是设计单位的设计参考文件。
4. 本导则由绿城房产建设管理有限公司规划设计中心负责编制并归口管理，编制人员：赵烨、郭牧、俞贝妮、刘宓。
目录A 设计营造导则使用说明B 地下车库空间技术性设计导则C 地下停车空间人性化设计导则A 设计导则使用说明1. 适用范围：本导则适用于绿城营造的所有住宅产品的地下停车空间设计。
2. 版面说明：本导则的版面分为“条文”与“案例”两个类别3. 条文版面说明：1）条文版面，通常分为两栏，左栏为“设计要求”，用于规定设计必项满足的条款；右栏为“条文说明”，用于解释条文的原因、出发点、执行中的注意事项，或给出图。
2）条文分为“必备”与“可选”两个局级。
【必备】条文是必项遵守的强制性内容，【可选】条文则是推荐性要求，可根据顷目具体情况进行选择性采用，无项强制遵守。
4 .案例版面说明：1）案例版面，与条文版面配合，用于展示某项要求在具体房产项目中的体现。
2）案例版面通常会给出案例的实景照片或者平立面图纸，并给出案例的相关数据；必要时，还会对案例做一些特殊说明。
5. 产品等级：为便于表述不同档次产品的差异化要求，本导则将绿城住宅产品分为四个等级，具体如表1（表1绿城住宅分级表）：B 地下停车空间技术性设计导则B1. 地下车库空间柱网设置原则B2. 地下车库空间局高设置原则B1 地下车库空间柱网设置原则限定地下车库整体平面柱网尺寸来创造优质停车区。
