自-给排水设计图纸及说明10例自给排水设计图纸及说明 10 例在建筑工程中，给排水系统的设计至关重要，它直接关系到建筑物的正常使用和居民的生活质量。
下面将为您展示 10 个不同类型建筑的给排水设计图纸及说明，希望能为您提供一些参考和借鉴。
案例一：住宅小区这是一个中等规模的住宅小区，包括多栋高层住宅楼和配套的商业设施。
在给排水设计方面，采用了分区供水的方式，将高层住宅分为低区、中区和高区，分别由不同的水泵加压供水，以保证各区域的水压稳定。
排水系统采用了雨污分流制，雨水通过雨水管道直接排入市政雨水管网，污水则经过化粪池处理后再排入市政污水管网。
在设计图纸中，可以清晰地看到供水管道的走向和管径大小，以及各分区水泵的位置和参数。
同时，排水管道的布置也一目了然，包括污水检查井的位置和间距等。
案例二：商业综合体商业综合体通常包含购物中心、写字楼、酒店等多种功能区域，给排水系统的设计较为复杂。
在这个案例中，为了满足不同区域的用水需求，设置了多个水箱和变频水泵，根据用水量的变化自动调节供水压力和流量。
排水系统方面，由于商业综合体排水量较大，采用了较大管径的排水管道，并设置了多个污水提升泵站，以确保污水能够顺利排出。
设计图纸中详细标注了各区域的用水点和排水点，以及管道的连接方式和坡度要求。
案例三：学校建筑学校建筑的给排水设计需要考虑到学生和教职工的日常用水需求，以及教学实验等特殊用水情况。
在这个案例中，教学楼和宿舍楼分别设置了独立的供水系统，以保证用水的可靠性。
在实验楼中，根据不同的实验项目设置了特殊的排水管道和处理设施，以防止实验废水对环境造成污染。
设计图纸中还标明了消防栓和自动喷水灭火系统的位置和布置，确保校园的消防安全。
案例四：医院建筑医院建筑对给排水系统的要求较高，需要保证水质的清洁和供水的稳定性。
在这个案例中，采用了二次供水的方式，将市政供水经过净化处理后再供应给各个科室和病房。
排水系统方面，严格区分医疗污水和生活污水，医疗污水经过专门的处理设备处理达标后再排放。

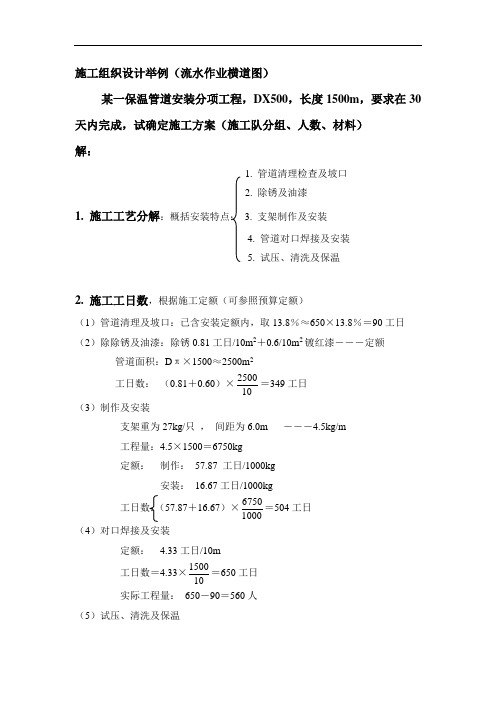

施工组织设计举例（流水作业横道图）某一保温管道安装分项工程，DX500，长度1500m，要求在30天内完成，试确定施工方案（施工队分组、人数、材料）解：1. 管道清理检查及坡口2. 除锈及油漆1. 施工工艺分解：概括安装特点：3. 支架制作及安装4. 管道对口焊接及安装5. 试压、清洗及保温2. 施工工日数，根据施工定额（可参照预算定额）（1）管道清理及坡口：已含安装定额内，取13.8％≈650×13.8％＝90工日（2）除除锈及油漆：除锈0.81工日/10m2＋0.6/10m2镀红漆―――定额管道面积：Dπ×1500≈2500m2工日数：（0.81＋0.60）×250010＝349工日（3）制作及安装支架重为27kg/只，间距为6.0m ―――4.5kg/m工程量：4.5×1500＝6750kg定额：制作：57.87 工日/1000kg安装：16.67工日/1000kg工日数：（57.87＋16.67）×67501000＝504工日（4）对口焊接及安装定额： 4.33工日/10m工日数＝4.33×150010＝650工日实际工程量：650－90＝560人（5）试压、清洗及保温① 试压 定额：10.89工日/100m 人工数：10.89×1500100＝164工日 ② 保温 定额： 11.45工日/100 人工数：11.45×1500100＝171.75m 3 ③ 保护层 定额：0.47工日/10m 2，保温层厚度δ＝6mm 工程量：2.0728m 2/m ×1500＝3109.2 工日数：3109.210×0.47＝146.13 ④ 总和： 164＋172＋147＝483工日3. 确定流水（频）节拍t i∵ T ＝ （M+N-1）×t i 按某节奏，N ＝5 ∴ t i ＝1T M N +- = 21T N - = 309≈ 3.33取 M ＝6 ∴t i ＝30651+- ＝ 3d4. 主流水作业横道图工作面5. 各施工专业班组人员（1）管道清理检查及坡口： 施工日期1～15，工15天人员＝90 / 15 ＝6人（8小时工作制）或5人（10小时工作制）（2）除锈及油漆：施工日期4～19 ＝15天人员＝349 / 15 ＝23.2 ＝24 人或16人（3）支架制作及安装：人员＝504 / 15 ＝33.6 ＝34人或28 人（4）管道对口焊接及安装：人员＝560 / 15 = 37.3 = 38 人或31 人（5）试压、清洗及保温：人员＝483 / 15 ＝32.2 ＝33 人或27人6. 高峰工艺的时间及人数①高峰：16～18时延续三天②人员数：6＋24＋34＋38＋33 ＝135人7. 材料供应钢管：1500 / 15 = 100 m / d 日期1～15日前到齐油漆：（1.47＋1.30）×2500 / 10 / 15 ＝46.2 kg / d 供货日期4～18日前到齐角铁：6750 / 15 = 450 kg / d 供货日期8～21日前到齐保温材料：171.75 / 15 = 11.5 m3 / d供货日期9～27日前到齐玻璃丝布：14×2500 / 10 / 15 = 233.4 m2 / d。
给排水系统的工程案例分析与经验总结简介：给排水系统作为建筑物中不可或缺的部分，承担着排水和供水的重要功能。
本文通过对几个具体工程案例的分析，总结出了一些关键经验，以供工程师在设计和施工中参考和借鉴。
1. 案例一：办公楼的给排水系统设计在办公楼的给排水系统设计中，我们遇到了一个问题：在高峰用水期间，楼内多个水龙头同时使用会导致水压不足，甚至无水供应的情况。
经过分析，我们发现给排水系统的管道直径设计不合理，无法承受高峰用水的需求。
解决方法是重新设计管道，增加了管道的直径，提高了供水能力，确保了水压稳定。
这一经验告诉我们在给排水系统设计中，要考虑到用水高峰期的需求，合理选择管道直径，以确保正常供水。
2. 案例二：住宅小区的雨水排放问题在一个住宅小区的给排水系统中，我们发现雨水排放一直存在问题，经过调查发现，雨水排放管道的设计不完善，无法有效排水，导致小区内出现了积水的现象。
为了解决这一问题，我们进行了改造：将雨水排放管道的坡度进行了调整，增加了排水速度；另外，在小区内增设了雨水收集装置，将积水区域的雨水有效收集并排放。
通过这次改造，成功解决了小区的雨水排放问题。
这个案例告诉我们在设计给排水系统时，要考虑到不同场地的特点，合理设计排水管道的坡度，确保排水畅通。
3. 案例三：商业中心的污水处理系统在一个商业中心的污水处理系统中，我们遇到了处理能力不足的问题。
由于商业中心的日均用水量较大，传统的污水处理系统已经无法满足需求。
我们采用了一种新型的生物膜工艺，通过增大生物膜反应器的容积，提高了处理系统的处理能力。
经过几个月的试运行，系统稳定运行，成功解决了商业中心的污水处理问题。
这个案例告诉我们在设计污水处理系统时，要根据实际情况选择合适的工艺，确保系统的处理能力。
4. 案例四：医院的供水系统安全问题在一个医院的供水系统中，我们发现供水管道与未经处理的污水管道存在交叉的情况，存在一定的安全隐患。
为了解决这个问题，我们进行了管线改造，在供水系统和污水系统之间设置了有效的隔离装置，确保了供水的安全性。
第二节给排水工程【例】某住宅楼给排水工程施工图如图所示，试计算工程量并编制工程量清单和计价表。
工程施工图；一、工程施工图（一）、施工图介绍：1、施工图说明1）本工程采用相对标高，单位以米计，室内管线标高均以管中心线计；其余尺寸以毫米计。
2）管材：生活给水管采用PP-R塑料给水管，1.0Mpa，热熔连接，安装参照建筑给水聚丙烯管道（PP-R）应用技术规程。
排水管采用PVC-U塑料排水管，安装详见96S341《建筑排水用硬聚氯乙烯（PVC-U）管道安装》，并符合《建筑排水硬聚氯乙烯管道工程技术规程》要求。
3）管道穿越屋面须做防水套管，详S312给水管，穿楼板或混凝土墙须加设钢制套管。
4）卫生设备排水留洞应根据所定洁具型号预留。
5）排水管采用坡度：DN50 i=0.03；DN75 i=0.025；DN100 i=0.02；DN150 i=0.01；DN200 i=0.016）未尽事宜按有关施工规范执行。
7）图例2、室内给水排水平面图如图7-1～4所示。
3、卫生间详图如图7-5所示。
4、室内给水系统图如图7-6所示。
5、室内排水系统图如图7-7所示。
（二）施工图识读示例1、平面图的识读：从所示图可知本例为民用住宅六屋楼，每单元为一梯二户。
污、废水在底层单独排出外墙，这是预防楼层下来的污、废水可能来不及排出造成底层卫生间侧溢而设置。
从平面图看出每户设有浴缸、洗脸盆、坐式大便器（详见卫生间详图）。
从屋顶平面图中可知给水直通到水箱，水箱内有进水浮球阀，有水箱进水管、出水管、溢流管及放空管。
图7.5.1 一层平面图图7-2 二层平面图图7-3 三～六层平面图图7-4 屋项平面图图7-5 卫生间详图图7-6 给水系统图2、系统图的识读：从系统图7-6可知，给水立管编号JL-0是单元屋顶水箱的进水管，管径为DN50，其引水管埋深0.6米，在室外设有水表1个，立管直穿屋面，在层顶水箱内设有进水浮球阀二个，为便于检修（浮球阀常因锈垢而失灵）在屋面进水管上设闸阀二个。
建筑给排水工程案例分享与分析1. 引言建筑给排水工程是建筑领域中非常关键的一部分，它涉及到建筑物内外的供水与排水系统以及相关设施的设计、安装和维护。
本文将通过分享一个典型的建筑给排水工程案例，来分析该工程在设计、施工和运营过程中的关键问题和经验教训。
2. 案例描述2.1 项目该案例发生在一座高层办公楼的建设过程中。
该办公楼位于城市的商业区，拥有多层办公室和商业场所。
建筑给排水工程的目标是为办公楼提供稳定可靠的供水与排水系统，满足日常办公和商业活动的需求。
2.2 问题出现在工程施工的过程中，出现了几个与给排水系统相关的问题。
首先，供水系统在经过一段时间运行后，出现了漏水问题，导致楼层的办公室受到了影响。
其次，排水系统在高峰时段无法有效排除废水，导致排水管道堵塞和水流倒灌现象。
2.3 问题解决为了解决这些问题，工程团队采取了一系列措施。
首先，他们对给水系统进行了全面检修，检查了供水管道的连接和密封情况，并更换了存在问题的部件。
其次，他们对排水系统进行了改造，增加了排水管道的直径，提高了排水能力。
同时，他们还加强了对排水管道的维护和清洁工作，定期清除管道内的堵塞物。
3. 分析与3.1 设计问题通过对该案例的分析，我们发现，这些问题的根源可以追溯到给排水系统的设计阶段。
设计人员在计算管道尺寸和布置时可能存在一定的误差，没有充分考虑到日常使用的水流量峰值和水质变化对系统的影响。
因此，在设计阶段时，需要充分了解建筑的使用情况，并进行合理的给排水系统设计。
3.2 施工质量问题此外，施工过程中的质量问题也是导致供排水系统故障的重要原因之一。
例如，管道的连接处是否紧密、密封与否，以及管道是否正确铺设等都会直接影响系统的稳定运行。
因此，在施工阶段，需要严格按照设计要求进行施工，并加强对施工质量的监督。
3.3 运营与维护问题最后，供排水系统的长期运营和维护也是保证系统稳定运行的重要环节。
定期维护、清洁和检查管道，及时排除潜在问题，可以有效减少系统故障的发生。

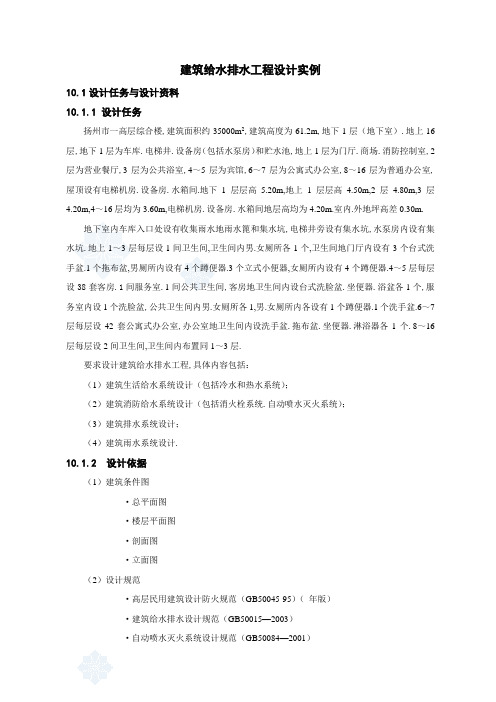

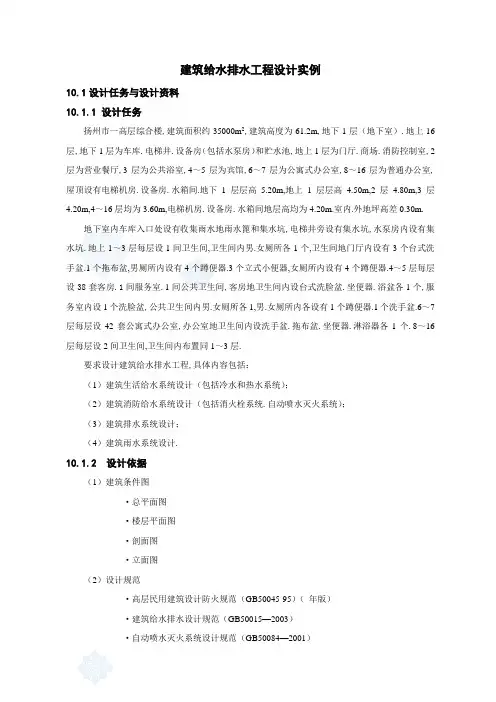

实例分析建筑给排水设计一、工程概况及市政资料：广东省客家商会总部经济项目一期（41#地块）位于珠海市横琴国家新区CBD 区，集办公、商业、餐饮等功能于一体的大型城市建筑综合体。
由地上三层（局部四层）商业裙房、两栋约150米高的超高层办公楼及三层地下室组成。
地下室共三层，主要功能为车库、超市、商业及相关设备用房等; B#、C#塔楼为150.2米高的超高层办公楼（loft公寓）（30层），主要功能为商业裙房、办公（loft 公寓）。
市政路荣澳道和琴海东路上分别敷设有DN500和DN300的市政生活给水环状管，供水水压约为0.25MPa（按地面标高为4.00m计）;周边市政路上敷设有市政雨、污水管，可接纳本工程雨、污水排放。
（预留给地块的雨水管DN600，埋设2.5米左右;污水管DN300，埋设3.5米左右。
）二、消防给水系统：1. 消防用水量统计表表1序号名称用水定额L/s 火灾延续时间（h）一次消防用水量（M3）备注1 室外消火栓系统 40 3.0 432.02 室内消火栓系统 40 3.0 432.03 自动喷水系统Ⅰ 30 1.0 108.0 地下室车库、商业4 自动喷水系统Ⅱ 50 1.5 270.0 超市储物房5 自动喷水系统Ⅲ 25 1.0 90.0 办公楼6 高空消防水炮 10 1.0 36.0 商业中庭7 一次火灾用水量（室内） 702.08 一次火灾用水量（室内、外） 1134.02.室外消防：采用低压消防给水系统。
拟从荣澳道和琴海东路各引入一条DN200的进水管，形成室外消防管在本工程用地红线内呈环状连接。
3.室内消火栓系统：a. 室内消防水源：室内消防水源来自地下一层消防水泵房和消防水池（有效容积710.0m3）（泵房地面标高为-7.00米），在C#塔楼屋顶层设置消防水箱（SUS304，有效容积：100.0m3）。
（室外地面至塔楼屋顶结构面高度为149.9米，考虑屋面面层做法0.3米，塔楼建筑高度为150.2米）b. 采用一泵到顶的临时高压消防给水系统。

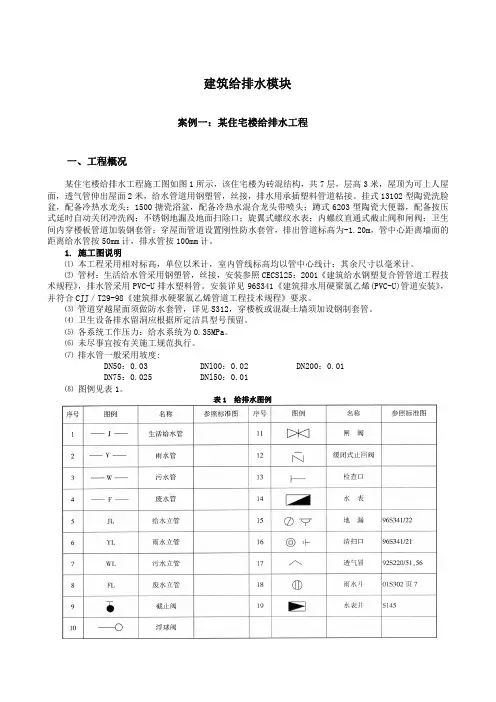

建筑给排水模块案例一：某住宅楼给排水工程一、工程概况某住宅楼给排水工程施工图如图1所示，该住宅楼为砖混结构，共7层，层高3米，屋顶为可上人屋面，透气管伸出屋面2米，给水管道用钢塑管，丝接，排水用承插塑料管道粘接。
挂式13102型陶瓷洗脸盆，配备冷热水龙头；1500搪瓷浴盆，配备冷热水混合龙头带喷头；蹲式6203型陶瓷大便器，配备按压式延时自动关闭冲洗阀；不锈钢地漏及地面扫除口；旋翼式螺纹水表；内螺纹直通式截止阀和闸阀；卫生间内穿楼板管道加装钢套管；穿屋面管道设置刚性防水套管，排出管道标高为-1.20m，管中心距离墙面的距离给水管按50mm计，排水管按100mm计。
1. 施工图说明⑴ 本工程采用相对标高，单位以米计，室内管线标高均以管中心线计；其余尺寸以毫米计。
⑵ 管材：生活给水管采用钢塑管，丝接，安装参照CECSl25：2001《建筑给水钢塑复合管管道工程技术规程》，排水管采用PVC-U排水塑料管。
安装详见96S341《建筑排水用硬聚氯乙烯(PVC-U)管道安装》，并符合CJJ／T29-98《建筑排水硬聚氯乙烯管道工程技术规程》要求。
⑶ 管道穿越屋面须做防水套管，详见S312，穿楼板或混凝土墙须加设钢制套管。
⑷ 卫生设备排水留洞应根据所定洁具型号预留。
⑸ 各系统工作压力：给水系统为0.35MPa。
⑹ 未尽事宜按有关施工规范执行。
⑺ 排水管一般采用坡度:DN50：0.03 DNl00：0.02 DN200：0.01DN75：0.025 DNl50：0.01⑻ 图例见表1。
表1 给排水图例图1 某住宅楼给排水工程平面图及系统图2. 计价要求根据建设工程施工取费定额，该工程属三类民用建筑工程，工程所在地在市区，企业管理费按40％计取，利润按28％计取。
施工组织措施费中考虑安全防护、文明施工措施费10.55％，已完工程及设备保护费0.15％，安装工程检验试验费1.05％，规费23.18％，税金3.513％。
