引言概述：
正文：
1.项目概述
1.1工程背景
1.2项目目标和需求
1.3工程范围和规模
1.4工期和进度计划
2.成本估算
2.1材料成本
不同类型的给排水材料和设备的价格
材料数量的合理估计和选取
2.2人工成本
不同人员的工资和社会保险费用计算
人员数量和工作时间的合理安排
2.3设备成本
使用或租赁不同类型设备的费用预估
设备数量和使用时间的合理安排
2.4其他费用
办公费用、管理费用及其他间接费用的合理估计
风险因素和储备金的预算
3.项目进度和资源计划
3.1项目阶段划分和工期安排
3.2人力资源需求和安排
3.3设备资源需求和安排
3.4材料采购计划和供应链管理
3.5进度控制和风险管理
4.质量管理和监督
4.1监督机构的选择和职责划分
4.2质量标准和检测方法的确定
4.3施工验收和质量评估
4.4故障排除和维护计划
4.5异常情况处理和项目变更管理
5.经济性和环境影响评估
5.1投资回报率和收益分析
5.2经济性评估和成本效益分析
5.3环境影响评估和可持续发展考虑5.4节能减排措施和绿色施工方法5.5社会效益和风险管理
总结：。
引言概述：市政给排水工程预算是指对城市的给水供应和废水排放进行规划和预算工作。
本文将从不同角度对市政给排水工程预算进行详细的阐述，包括需求分析、设计与施工、设备采购、维护保养和风险管理等方面。
通过深入解读这些要点，希望能为相关工程的预算编制提供一些参考和指导。
正文内容：1. 需求分析：1.1 市政给排水工程规模估算：根据城市人口、用水需求和废水排放量等指标，科学合理地估算市政给排水工程的规模。
1.2 工程功能需求分析：根据城市的发展规划和实际需求，明确市政给排水工程的功能需求，包括供水、排水、雨水收集等功能的具体要求。
1.3 系统需求分析：对市政给排水工程的系统进行需求分析，包括配水系统、排水系统、泵站系统等的需求细化和分析。
1.4 城市管理需求分析：结合城市的管理要求和相关法规，对市政给排水工程的管理需求进行分析和考虑。
2. 设计与施工：2.1 工程设计：根据需求分析的结果，进行市政给排水工程的详细设计，包括主干管道的走向、管材选择、泵站的选址等方面的设计要求。
2.2 材料选择与采购：根据工程设计的要求，选择合适的材料进行采购，确保市政给排水工程的质量和可靠性。
2.3 施工组织与管理：合理组织施工队伍，严格按照设计要求进行施工，保证市政给排水工程的按时、按质完成。
2.4 现场安全与环保管理：加强现场安全管理，确保工程施工过程中的安全，同时注重环保措施的执行，减少对环境的影响。
3. 设备采购：3.1 供水设备采购：根据市政给排水工程的需求，选择合适的供水设备，如水泵、过滤设备等。
3.2 排水设备采购：选择符合规范要求的排水设备，如污水泵、沉淀池等。
3.3 自动化控制设备采购：对市政给排水工程进行自动化控制，选择合适的自动化设备，如PLC控制系统、远程监控设备等。
4. 维护保养：4.1 工程养护计划编制：根据市政给排水工程的特点和实际情况，制定合理的养护计划，包括设备的定期维护和管道的清洗保养等。

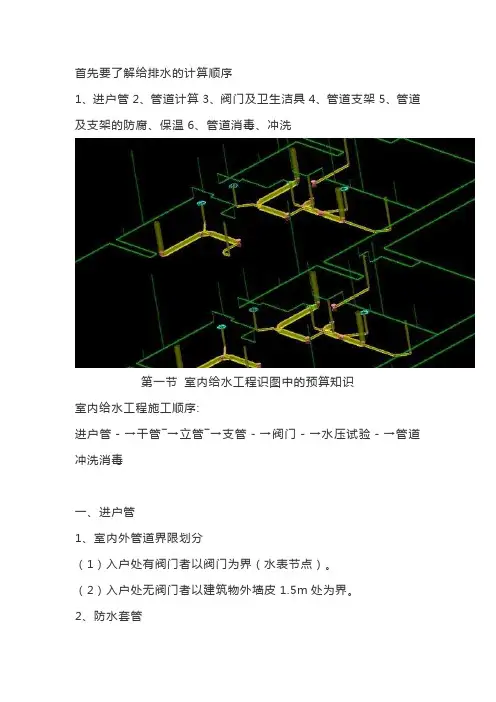

首先要了解给排水的计算顺序1、进户管2、管道计算3、阀门及卫生洁具4、管道支架5、管道及支架的防腐、保温6、管道消毒、冲洗第一节室内给水工程识图中的预算知识室内给水工程施工顺序:进户管－→干管―→立管―→支管－→阀门－→水压试验－→管道冲洗消毒一、进户管1、室内外管道界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
给排水预算书一、引言给排水预算书是建筑工程中的一项重要文件，用于规划和控制建筑项目中的给排水系统所需的费用。
本文档将详细介绍给排水预算书的编制步骤和注意事项。
二、编制步骤1. 收集资料：首先需要收集与给排水系统相关的资料，包括建筑图纸、设计说明书、技术规范等。
这些资料可以帮助我们了解给排水系统的具体要求和设计方案。
2. 制定预算清单：根据收集到的资料，制定给排水系统的预算清单。
预算清单应包括所有与给排水系统相关的设备、材料和人工费用。
具体清单可根据项目的规模和要求进行调整和修改。
3. 估算工程量：根据预算清单，对每一项设备、材料和人工进行具体的工程量估算。
工程量估算需根据施工方案和技术要求进行合理的计算，以确保预算的准确性。
4. 价格比对：通过与供应商进行价格比对，确定每一项设备和材料的具体价格。
同时，需注意了解市场行情和产品质量，选择价格合理、质量可靠的供应商。
5. 计算费用：根据工程量估算和价格比对的结果，计算每一项设备、材料和人工的具体费用。
费用计算应确保准确无误，避免在后续施工过程中出现预算不足或浪费的情况。
6. 编制预算报告：最后，根据费用计算的结果，编制给排水系统预算报告。
预算报告应包括总费用、各项费用的详细分配以及可能的变动和调整情况。
预算报告还可根据需要提供相关数据的统计分析和图表展示，以便决策者对预算情况有更直观的了解。
三、注意事项1. 细化预算清单：预算清单应尽可能详细，确保涵盖所有与给排水系统相关的费用。
避免在施工过程中出现费用遗漏的情况。
2. 合理估算工程量：工程量估算应根据实际情况进行合理的计算，避免过高或过低的估算，以确保预算的准确性。
3. 选择可靠供应商：选择价格合理、质量可靠的供应商，以确保设备和材料的质量符合要求，避免因次品而增加额外费用和施工风险。
4. 随时更新预算：预算报告应根据实际施工情况进行随时更新，及时反映出费用的变动和调整，以便决策者及时做出合理的调整和决策。
某六层宿舍给排水工程的工程施工图预算编制一、某六层宿舍给排水工程的工程概况、施工图与施工说明1、工程概况：某六层宿舍楼共168间。
由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上的水表向其卫生间设备供水。
卫生间的排水管道经不同排水立管分别经其排出管引至室外化粪池。
本工程预算范围如下：给水工程：自户外阀门井至各户用水器具。
排水工程：自各户排水器具至室外化粪池。
2、施工图：图中由两间宿舍为一个单位（1）宿舍给水、排水工程平面图（图1）。
（2）一层给排水平面图（图2）。
（3）二至六层给排水平面图（图3）。
（4）屋顶给排水系统图（图4）。
（5）给水系统图（图5）（6）消防系统图（图6）（7）排水系统图（图7）3、施工说明：（1）给水管道采用PP-R给水管，进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度见施工图。
（2）消防管道在地沟内并排敷设于水平支架上。
亦为镀锌钢管（螺纹连接），其立管与横管的敷设方式与给水管道相同。
（3）给水管道在交付使用前必须冲洗和消毒。
（4）排水管道采用承插铸铁排水管（水泥接口），明敷设时，铸铁管除锈刷红丹防锈漆一道，银粉漆两道。
埋地敷设时，铸铁管除锈后刷热沥青两道防腐。
（5）排水立管明敷卫生间墙阴角。
横管（除底层外）设于下层顶棚下，横管与立管三通连接点距楼板下表面距离不超过500mm.。
底层横支管埋在地坪下。
（6）其他未详事宜，均执行国家颁发的施工及验收规范的有关规定。
二、编制的依据1、各个分配好单元给水、排水、消防工程施工图。
2、全国统一安装工程预算工程量计算规则。
3、《全国统一安装工程预算定额》第八册“给排水、采暖、燃气工程”；第十一册“刷油、防腐蚀、绝热工程”。
4、某省建筑安装工程费用定额。
5、某市建筑安装工程造价信息。
三、分项工程项目的划分和排列本例室内给水、消防、排水工程可分为三个系统。
管道、卫生器具、阀门、水表……的安装均执行全国统一安装工程预算定额第八册《给排水、采暖、燃气工程》，除锈、刷油、保温执行第十一册《刷油、防腐蚀、绝热工程》。
建筑给水排水工程施工图预算编制班级：_ ___班学号（后两位）：______________ 姓名：_______________说明：本例为某普通住宅楼给水排水工程施工图预算编制实例：1、熟悉图纸本套图纸包括设计施工说明、给水排水平面图、给水系统图、污水排水系统图、废水排水系统图。
如图4-25～图4-29所示。
（1）给水排水工程概况本工程为4层普通住宅楼，层高为2.8米，室内一层地面与室外地坪高差为0.3米，户内有一间厨房、一间卫生间，即一厨一卫。
外墙及承重墙均为240墙，厨卫间墙为120墙，内外抹灰厚各30mm。
给水采用直接给水方式，户内计量。
给水进户管在—1.0m标高处进入户内，立即返上至—0.3m处，然后水平干管接至JL-1。
在立管上距每层地坪1m处设三通引出分户支管，每户分户管上设有阀门1只、分户水表1只。
给水管道中心距内墙皮50mm。
各段管径请看施工图上标注，给水管道距离地面1.0m，大便器水箱宽度为0.5m（半个水箱宽度为0.25m），大便器角阀竖支管与水平管相交处为管径变径处，（往洗脸盆方向水平管管径DN20，往大便器水箱方向的管径DN15），此变径处距低水箱为0.01m，3个DN15的水龙头分别接0.1m长DN15的短管。
排水采用分体制系统，即卫生间生活污水和厨房废水分别用各自的管道排除。
卫生间设洗衣用普通水龙头1只，洗脸盆带水龙头1套，坐式大便器1套，地漏2只（内外间各1只），卫生间污水均由污水管WL-1排除。
地漏1和地漏2的竖支管管长均为0.3m，地漏1与大便器DN100横支管之间的水平横管长度为1.80m、管径为DN50，大便器DN100横支管至北侧内墙皮的管段长度为750mm、管径为DN100，大便器横支管、竖支管长度均为0.3m，洗脸盆DN50排水管地面至排水横管的垂直长度为0.3m。
厨房内设水磨石洗涤盆带普通水龙头1套，洗涤盆横支管长600mm，地漏1只，地漏3横支管长0.5m、竖支管长0.3m，污水管道和废水管道中心距内墙皮的距离均为150mm。
城市供排水设施工程预算书一、前言城市供排水设施是维持城市正常运行和居民生活的基础设施之一。
为了确保供排水设施的有效运行和长期维护，编制一份详细的工程预算书是必不可少的。
本文将按照预算书的格式，对城市供排水设施工程的预算进行详细的编制和说明。
二、项目概述该项目旨在改善城市供排水系统，确保城市居民的正常生活和工作秩序。
具体工程涉及供水管网、污水处理、雨水排放等方面，主要包括以下几个方面：1. 供水管网改造：包括供水井、泵站、输水管道等设施的建设和改善，以提高供水能力和供水质量。
2. 污水处理工程：包括收集污水、处理污水、排放净化水等环节，以减少污染，并保护水资源和生态环境。
3. 雨水排放工程：包括雨水管网、排水渠道、雨水处理设施等，以减轻城市内涝风险，确保人民生命财产的安全。
三、费用估算根据详细的测量和设计，对城市供排水设施工程的各项费用进行估算如下：1. 供水管网改造费用：设备购置费用：100万元工程施工费用：200万元材料费用：50万元监理费用：30万元其他费用：20万元小计：400万元2. 污水处理工程费用：设备购置费用：150万元工程施工费用：250万元材料费用：70万元监理费用：40万元其他费用：30万元小计：540万元3. 雨水排放工程费用：设备购置费用：80万元工程施工费用：180万元材料费用：40万元监理费用：20万元其他费用：10万元小计：330万元四、预算说明1. 资金来源本工程预算所涉及的资金来源主要包括政府拨款、社会投资和贷款等渠道。
其中，政府拨款占总预算的50%，社会投资占30%，贷款占20%。
为了保证资金的安全和合理运用，需要制定专门的资金管理方案。
2. 工期安排根据工程的复杂性和进度要求，估计整个工程的施工期为2年。
各项工程的具体开工和竣工时间将在后续的项目管理计划中进行详细安排。
3. 工程质量控制城市供排水设施工程是一项涉及公共利益和民众生活的重大工程，其质量控制至关重要。
给排水施工图预算的编制1. 引言给排水施工图预算的编制是一个重要的工作环节，它对于整个施工项目的实施和预算控制起着关键性的作用。
本文将介绍给排水施工图预算编制的一般步骤和方法，并提供一些实用的建议。
2. 给排水施工图预算编制的一般步骤给排水施工图预算编制的一般步骤如下：2.1 收集项目信息在开始编制施工图预算之前，需要收集足够的项目信息，包括施工图纸、设计说明、工程量清单等。
2.2 量取工程量根据施工图纸和设计说明，进行仔细的量取工程量工作。
对于给排水工程，需要量取各类管道、阀门、泵站、水处理设备等的数量和规格。
2.3 计算工程量根据量取的工程量，进行工程量的计算和汇总工作。
需要注意的是，工程量计算时需考虑到施工过程中的损耗和浪费。
2.4 单价确定根据设计要求和市场价格，确定各项工程的单位价格。
可以通过咨询供应商或市场调查来获得准确的单价信息。
2.5 编制预算表根据工程量和单价，计算各项工程的费用，并编制预算表。
预算表应包括各项工程的名称、工程量、单位价格和总费用。
2.6 预算审核对编制好的预算表进行审核，确保预算的准确性和完整性。
可以邀请相关专业人员参与审核，提出宝贵意见和建议。
2.7 编制预算报告在完成预算表的审核后，编制预算报告。
预算报告应包括项目概况、编制依据、工程量计算方法、单价确定依据等内容。
3. 给排水施工图预算编制的方法和技巧3.1 标准和规范在进行给排水施工图预算编制时，需要遵循相关的标准和规范。
例如，可以参考国家建筑标准图集中的给排水图集，了解给排水工程的构造和设计要求。
3.2 经验和实践给排水施工图预算编制需要积累一定的经验和实践。
可以向有经验的工程师请教，参观其他类似工程的施工现场，从实践中学习。
3.3 市场调研为了确定合理的单位价格，可以进行市场调研。
了解给排水工程材料和设备的市场行情，以便准确地确定单价。
3.4 风险评估在预算编制过程中，应考虑到工程施工中可能出现的风险和不确定因素。
实例:给排水安装工程施工图预算编制一、某给排水工程的工程概况、施工图与施工说明1、工程概况：某五层住宅楼共三个单元，每单元10户。
由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上的水表向其厨房和卫生间设备供水。
由小区换热站经地沟引入热水管道，并通过立管经各户热水表。
由横支管向其厨房和卫生间设备供水。
热水回水立管返回地沟，通向小区换热站。
卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。
本工程预算范围如下：给水工程：自户外阀门井至各户用水器具。
热水工程：自管沟入口阀门至各户用水器具。
排水工程：自各户排水器具至室外化粪池。
2、施工图：由于本住宅三个单元给水、热水、排水工程完全一致，为简单、清楚、便于学习起见，仅给出中间单元的给水、热水、排水工程施工图。
（1）中间单元底层给水、热水、排水工程平面图（图4.4）。
（2）厨房给水、热水、排水工程平面图（图4.5）。
（3）卫生间给水、热水、排水工程平面图（图4.6）。
（4）中间单元给水系统轴测图（图4.7）。
（5）中间单元热水系统轴测图（图4.8）。
（6）中间单元排水系统轴测图（仅右边五层用户，图4.9）。
3、施工说明：（1）给水管道采用镀锌钢管（螺纹连接），进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度见施工图。
（2）热水管道、热水回水管道在地沟内并排敷设于水平支架上。
亦为镀锌钢管（螺纹连接），其立管与横管的敷设方式与给水管道相同。
热水及热水回水管道穿墙设镀锌铁皮套管，穿楼板时设钢套管。
图4.4 中间单元底层给水、热水、排水工程平面图图4.5 厨房给水、热水、排水工程平面图图4.6 卫生间给水、热水、排水工程平面图图4.7 中间单元给水系统轴测图.图4.8 中间单元热水系统轴测图.图4.9 中间单元排水系统轴测图(仅右边五层用户) .（3）冷、热水管道同时安装时应符合下列规定：①上、下平行安装时热水管道应在冷水管道上方。
②垂直平行安装时热水管道应在冷水管道左侧。
（4）给水管道在交付使用前必须冲洗和消毒。
（5）热水管道在交付使用前必须冲洗。
（6）地沟内的热水管采用泡沫塑料瓦块（δ=40mm）保温，缠绕玻璃丝布保护层后刷沥青漆两道。
（7）排水管道采用承插铸铁排水管（水泥接口），明敷设时，铸铁管除锈刷红丹防锈漆一道，银粉漆两道。
埋地敷设时，铸铁管除锈后刷热沥青两道防腐。
（8）排水立管明敷设于厨房、卫生间墙阴角。
横管（除底层外）设于下层顶棚下，横管与立管三通连接点距楼板下表面距离不超过500mm.。
底层横支管埋在地坪下。
（9）其他未详事宜，均执行国家颁发的施工及验收规范的有关规定。
二、编制的依据1、中间单元的给水、热水、排水工程施工图。
2、全国统一安装工程预算工程量计算规则。
3、《全国统一安装工程预算定额》第八册“给排水、采暖、燃气工程”；第十一册“刷油、防腐蚀、绝热工程”。
4、某省建筑安装工程费用定额。
5、某市建筑安装工程造价信息。
三、分项工程项目的划分和排列本例室内给水、热水、排水工程可分为三个系统。
管道、卫生器具、阀门、水表……的安装均执行全国统一安装工程预算定额第八册《给排水、采暖、燃气工程》，除锈、刷油、保温执行第十一册《刷油、防腐蚀、绝热工程》。
埋地管道管沟挖土、回填土以及阀门井、化粪池的砌筑均执行当地建筑工程预算定额，应按照所套用的定额不同，划分和排列分项工程项目，以分别计算工程量，统计相应定额费用，进而计算不同定额中按规定系数计取的费用。
本例按以上三册定额划分和排列分项工程项目如下：1、室内给水系统安装：（1）镀锌钢管安装。
（2）管道支架制作安装。
（3）管道消毒冲洗。
（4）阀门安装。
（5）水表组成与安装。
（6）洗衣机水龙头安装。
2、热水供应系统安装：（1）镀锌钢管安装。
（2）管道穿墙镀锌铁皮套管制作。
（3）管道穿楼板钢套管制作安装。
（4）管道支架制作安装（5）管道冲洗。
（6）阀门安装。
（7）水表组成与安装3、室内排水系统安装：（1）承插铸铁排水管安装。
（2）浴盆安装。
（3）洗脸盆安装。
（4）洗涤盆安装。
（5）坐式大便器安装。
（6）地漏安装。
（7）水平清扫口和地面扫除口安装。
（以上项目属于第八册预算定额范围）4、除锈刷油保温工程：（1）埋地镀锌钢管刷热沥青。
（2）铸铁排水管除锈与刷油。
（3）管道支架除锈与刷油。
（4）绝热保护层安装。
（5）绝热保护层刷油。
（以上项目属于第十一册预算定额范围）5、埋地管道挖土、回填土及砌筑工程：（1）埋地给水管道人工挖沟槽和回填土。
（2）埋地排水管道人工挖沟槽和回填土。
（3）排水立管下砖墩砌筑。
（4）阀门井砌筑。
（5）化粪池砌筑。
（以上项目属于建筑工程预算定额范围）四、工程量计算1、室内给水系统安装（1）镀锌钢管（螺纹连接）DN40：[1.6（阀门井至外墙皮）+0.4（外墙皮至立管）+1+1+3（高低差）]×6=42（m）DN32：3×6=18（m）DN25：3×6=18（m）DN20：3×6=18（m）DN15：[3（轴线1/7～1/8距离）+（3.15+1.65）（轴线A～B距离）+3.45（轴线1/8～9距离）+（2.8-1）+（2.8-0.3）（轴线1/A～B标高差）+（1-0.3）×2（水龙头安装点标高差）+（1.6+2）（图4.6标注）]×30=617（m）（2）管道支架制作安装DN40支架：每根立管上1个，6根立管共6个。
支架及其圆钢卡箍的规格由表4.5与表4.6查得：支架尺寸为∟40×4×375；￠10圆钢长度为190mm。
查表4.5得：∟40×4角钢为2.42kg/m；￠10圆钢为0.62kg/m；故管道支架重为：（2.42kg/m×0.375m+0.62kg/m×0.19）×6≈6.2kg（3）管道消毒冲洗DN50以下管道共：42+18+18+18+617=713（m）（4）阀门安装每个进户阀门井安装DN40螺纹阀门1个，全楼6处阀门井共6个。
主材为Z15T-10K DN40螺纹闸阀6个。
（5）水表组成与安装每户给水管道安装DN15螺纹水表一组，全楼共30户故共30组。
水表定额包括表前阀门安装。
主材为：LXS-15 DN15螺纹水表30个；辅材为：Z15T-10K DN15螺纹闸阀30个，以及橡胶板等。
（6)洗衣机水龙头安装每户给水管道安装DN15水龙头1个，全楼共30户故共30个。
主材为：DN15水龙头30个；辅材为：铅油、线麻等。
2、热水供应系统安装（1）镀锌钢管（螺纹连接）①DN40共：45+6=51（m）。
其中DN40供热管：[1.5（室外至外墙皮）+0.5（外墙皮至管沟）+2.7（轴线1/6～1/7距离）+0.3（轴线1/6～1/7至两边立管距离之和）+（1+1+3）×2（标高差）]×3=45（m）；DN40回水管：[1.5（室外至外墙皮）+0.5（外墙皮至管沟）]×3=6（m）。
②DN32：3×6=18（m）③DN25：3×6=18（m）④DN20共：18+93=111（m）。
其中DN20供热管：3×6=18(m)；DN20回水管：[0.5（供水与回水管的连管）+（12.5+1）（回水立管长度）]×6+[2.7（轴线1/6～1/7距离）+0.3（轴线1/6～1/7至两边立管距离之和）]]×3=93（m）。
⑤DN15：[3（轴线1/7～1/8距离）+（3.15+1.65）（轴线A～B距离）+（3.45-0.4）（轴线1/8～浴盆水龙头）+（2.8-1）+（2.8-0.3）（轴线1/A～B 标高差）+（1-0.3）（浴盆水龙头安装点标高差）]×30=476（m）。
（2）管道穿楼板钢套管制作安装（套管长度均按300mm计，见表4.10）穿楼板钢套管长度表4.10（3）管道穿墙镀锌铁皮套管制作（见表4.9）管道穿墙镀锌铁皮套管制作数量表4.9（4）管道支架制作安装DN40支架：地沟内安装DN40双管支架4个；三个单元共12个；立管上安装DN40双管支架1个，6根立管共6个。
支架及其圆钢卡箍的规格由表4.5与表4.6查得：单管支架尺寸为∟40×4×375，￠10圆钢长度为190mm。
查表4.7得：∟40×4角钢为2.42kg/m；￠10圆钢为0.62kg/m。
故单管支架总重为：[2.42kg/m×0.375m + 0.62kg/m×0.19] ×6≈6.2（kg）双管支架尺寸为：［8×555，￠10圆钢长度为190mm。
查表4.7得：［8槽钢为8kg/m；￠10圆钢为0.62kg/m。
故双管支架总重为：8kg/m×0.555m×12+ 0.62kg/m×0.19×12×2 ≈56.12（kg）支架总重：6.2+56.12≈63（kg）（5）管道消毒冲洗DN50以下管道共：51+18+18+111+476=674（m）（6）阀门安装每单元进户安装DN40螺纹阀门2个，全楼共6个。
主材为Z15T-10K DN40螺纹闸阀6个。
（7）水表组成与安装每户给水管道安装DN15螺纹水表一组，全楼共30户故共30组。
水表定额包括表前阀门安装。
主材为：LXR-15 DN15热水螺纹水表30个；辅材为：Z15T-10K DN15螺纹闸阀30个，以及橡胶板等。
3、室内排水系统安装（1）承插铸铁排水管安装①厨房DN75：[2（户外化粪池至厨房立管）+（1.1+15+0.7）（立管总高度）]×6=112.8（m）；DN50：[（12-11.7）（标高差）+1.5（图4.5厨房平面图）+0.07（45°斜三通增加长度）]×30=1.87×30=56.1（m）。
