自-给排水设计图纸及说明10例自给排水设计图纸及说明 10 例在建筑工程中，给排水系统的设计至关重要，它直接关系到建筑物的正常使用和居民的生活质量。
下面将为您展示 10 个不同类型建筑的给排水设计图纸及说明，希望能为您提供一些参考和借鉴。
案例一：住宅小区这是一个中等规模的住宅小区，包括多栋高层住宅楼和配套的商业设施。
在给排水设计方面，采用了分区供水的方式，将高层住宅分为低区、中区和高区，分别由不同的水泵加压供水，以保证各区域的水压稳定。
排水系统采用了雨污分流制，雨水通过雨水管道直接排入市政雨水管网，污水则经过化粪池处理后再排入市政污水管网。
在设计图纸中，可以清晰地看到供水管道的走向和管径大小，以及各分区水泵的位置和参数。
同时，排水管道的布置也一目了然，包括污水检查井的位置和间距等。
案例二：商业综合体商业综合体通常包含购物中心、写字楼、酒店等多种功能区域，给排水系统的设计较为复杂。
在这个案例中，为了满足不同区域的用水需求，设置了多个水箱和变频水泵，根据用水量的变化自动调节供水压力和流量。
排水系统方面，由于商业综合体排水量较大，采用了较大管径的排水管道，并设置了多个污水提升泵站，以确保污水能够顺利排出。
设计图纸中详细标注了各区域的用水点和排水点，以及管道的连接方式和坡度要求。
案例三：学校建筑学校建筑的给排水设计需要考虑到学生和教职工的日常用水需求，以及教学实验等特殊用水情况。
在这个案例中，教学楼和宿舍楼分别设置了独立的供水系统，以保证用水的可靠性。
在实验楼中，根据不同的实验项目设置了特殊的排水管道和处理设施，以防止实验废水对环境造成污染。
设计图纸中还标明了消防栓和自动喷水灭火系统的位置和布置，确保校园的消防安全。
案例四：医院建筑医院建筑对给排水系统的要求较高，需要保证水质的清洁和供水的稳定性。
在这个案例中，采用了二次供水的方式，将市政供水经过净化处理后再供应给各个科室和病房。
排水系统方面，严格区分医疗污水和生活污水，医疗污水经过专门的处理设备处理达标后再排放。

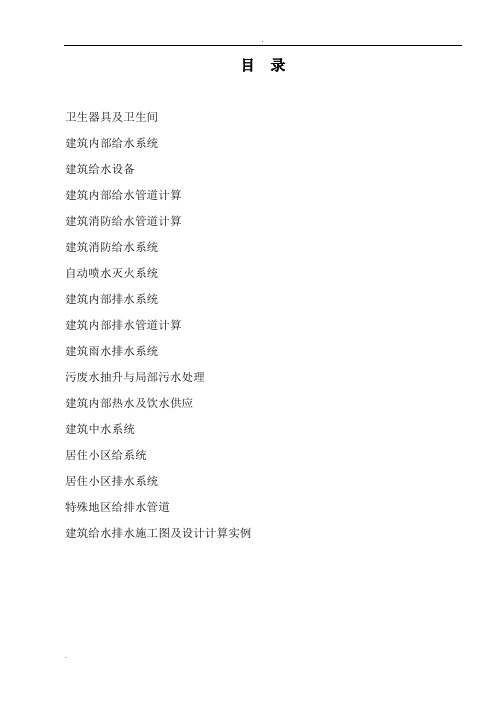

目录卫生器具及卫生间建筑内部给水系统建筑给水设备建筑内部给水管道计算建筑消防给水管道计算建筑消防给水系统自动喷水灭火系统建筑内部排水系统建筑内部排水管道计算建筑雨水排水系统污废水抽升与局部污水处理建筑内部热水及饮水供应建筑中水系统居住小区给系统居住小区排水系统特殊地区给排水管道建筑给水排水施工图及设计计算实例第一章卫生器具及卫生间1－1卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采用高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。
接管时需配存水弯。
如盘形冲洗式蹲式大便器。
坐式大便器：采用低位水箱冲洗，其构造本身带有存水弯。
按冲洗原理分冲洗式和虹吸式两种。
虹吸式又喷射虹吸式坐便器和漩涡虹吸式坐便器。
无线电遥控温水洗净坐便器。
2、大便槽采用集中冲洗水箱或红外数控冲洗装置冲洗。
槽底坡度不小于0.015，大便槽末端应设高出槽底15㎜的挡水坝，在排水口处应设水封装置，水封高度不应小于50㎜。
3、水便器及小便槽水便器：冲洗采用手动启闭截止阀或自闭式冲洗阀冲洗，成组布置的小便器采用红外感应自动冲洗装置、光电控制或自动控制的冲洗装置进行冲洗。
小便槽；采用手动启闭截止阀控制的多孔冲洗管进行冲洗，但应尽量采用自动冲洗水箱。
4、冲洗设备便溺用卫生器具必须设置具有足够的冲洗水压的冲洗设备，并且在构造上具有防止回流污染给水管道的功能。
冲洗水箱：自动虹吸冲洗水箱（利用虹吸原理进行定时冲洗）、套筒式手动虹吸冲洗高水箱（拉杆大便器用）、提拉盘式手动虹吸冲洗低水箱（座式）、手动水力冲洗低水箱（座式）、光电数控冲洗水箱。
冲洗阀：手动启闭截止阀（水便器、水便槽）、延时自闭式冲洗阀（大便器，直接安装在冲洗管上，具有节约用水和防止回流污染功能）。
二、盥洗及沐浴用卫生器具1、洗脸盆：墙架式、柱脚式、台式。
2、盥洗槽：瓷砖、水磨石，槽内靠墙一侧设有泄水沟，污水沿泄水沟流至排水栓。
若超过3m设两个排水栓。
事项——新手必读（一）方案设计实例——圣世豪林方案设计（给水排水专业）1.说明1）地下三层设消防水池两座，每座容积分别为400m3，两座连通；消火栓水泵6台（中、低区及高区消防补水泵各两台，均为一用一备），自动喷水水4台（高、低区个两台，均为一用一备），消防提升水泵两台（一用一备）；生活水池一座，容积为400m3，生活水泵12台，每区3台（两用一备）；2）办公楼避难层设消防水池一座，容积为60m3，高区消火栓水泵两台（一用一备），高区自动喷水泵两台（一用一备）；3）住宅楼顶层设消防水箱各一座，容积均为18m3，在其中一个水箱间内分别设消火栓增压设备及自动喷水稳压设备，在办公楼顶层设消防水箱一座，容积为30m3；4）地下三层消防电梯下设潜水排污泵，每处两台（一用一备）；其余地方适当考虑设集水坑及潜水排污泵。
问题：①建筑剖面图请尽快确定。
（避难层可按照最初方案确定，即设两处避难层）；②7月16日所提的生活水池容积200m3有误，以本次为准；2 、初步设计初步设计是将方案设计确定的系统和设施，用图纸和说明书完整地表达出来。
(1)图纸内容：1)给水排水总平面图：应反映出室内管网与室外管网如何连接。
内容有室外给水、排水及热水管网的具体平面位置和走向。
图上应标注管径、地面标高、管道埋深和坡度(排水管)、控制点坐标，以及管道布置间距等。
2)平面布置图：表达各系统管道和设备的平面位置。
通常采用的比例尺为1：100，如管线复杂时可放大至1：50～1：20。
图中应标注各种管道、附件、卫生器具、用水设备和立管(立管应进行编号)的平面位置，以及管径和排水管道的坡度等。
通常是把各系统的管道绘制在同一张平面布置图上，当管线错综复杂，在同一张平面图上表达不清时，也可分别绘制各类管道的平面布置图。
3)系统布置图(简称系统图)：表达管道、设备的空间位置和相互关系。
各类管道的系统图要分别绘制。
图中应标注管径、立管编号(与平面布置图一致)、管道和附件的标高，排水管道还应标注管道的坡度。
第二节给排水工程【例】某住宅楼给排水工程施工图如图所示，试计算工程量并编制工程量清单和计价表。
工程施工图；一、工程施工图（一）、施工图介绍：1、施工图说明1）本工程采用相对标高，单位以米计，室内管线标高均以管中心线计；其余尺寸以毫米计。
2）管材：生活给水管采用PP-R塑料给水管，1.0Mpa，热熔连接，安装参照建筑给水聚丙烯管道（PP-R）应用技术规程。
排水管采用PVC-U塑料排水管，安装详见96S341《建筑排水用硬聚氯乙烯（PVC-U）管道安装》，并符合《建筑排水硬聚氯乙烯管道工程技术规程》要求。
3）管道穿越屋面须做防水套管，详S312给水管，穿楼板或混凝土墙须加设钢制套管。
4）卫生设备排水留洞应根据所定洁具型号预留。
5）排水管采用坡度：DN50 i=0.03；DN75 i=0.025；DN100 i=0.02；DN150 i=0.01；DN200 i=0.016）未尽事宜按有关施工规范执行。
7）图例2、室内给水排水平面图如图7-1～4所示。
3、卫生间详图如图7-5所示。
4、室内给水系统图如图7-6所示。
5、室内排水系统图如图7-7所示。
（二）施工图识读示例1、平面图的识读：从所示图可知本例为民用住宅六屋楼，每单元为一梯二户。
污、废水在底层单独排出外墙，这是预防楼层下来的污、废水可能来不及排出造成底层卫生间侧溢而设置。
从平面图看出每户设有浴缸、洗脸盆、坐式大便器（详见卫生间详图）。
从屋顶平面图中可知给水直通到水箱，水箱内有进水浮球阀，有水箱进水管、出水管、溢流管及放空管。
图7.5.1 一层平面图图7-2 二层平面图图7-3 三～六层平面图图7-4 屋项平面图图7-5 卫生间详图图7-6 给水系统图2、系统图的识读：从系统图7-6可知，给水立管编号JL-0是单元屋顶水箱的进水管，管径为DN50，其引水管埋深0.6米，在室外设有水表1个，立管直穿屋面，在层顶水箱内设有进水浮球阀二个，为便于检修（浮球阀常因锈垢而失灵）在屋面进水管上设闸阀二个。

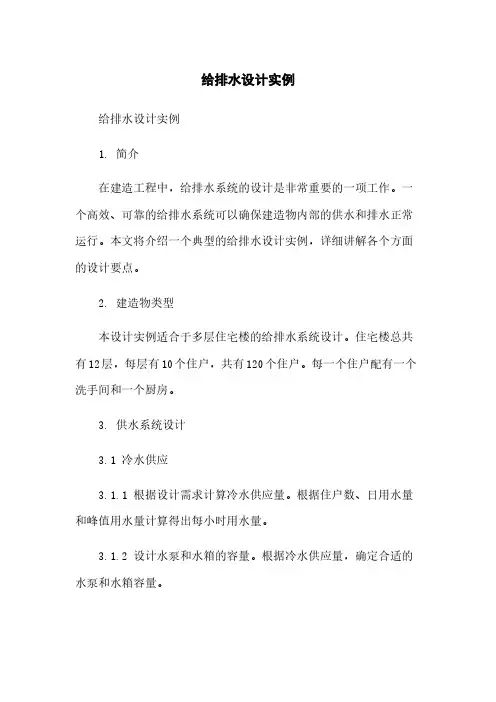

给排水设计实例给排水设计实例1. 简介在建造工程中，给排水系统的设计是非常重要的一项工作。
一个高效、可靠的给排水系统可以确保建造物内部的供水和排水正常运行。
本文将介绍一个典型的给排水设计实例，详细讲解各个方面的设计要点。
2. 建造物类型本设计实例适合于多层住宅楼的给排水系统设计。
住宅楼总共有12层，每层有10个住户，共有120个住户。
每一个住户配有一个洗手间和一个厨房。
3. 供水系统设计3.1 冷水供应3.1.1 根据设计需求计算冷水供应量。
根据住户数、日用水量和峰值用水量计算得出每小时用水量。
3.1.2 设计水泵和水箱的容量。
根据冷水供应量，确定合适的水泵和水箱容量。
3.1.3 设计冷水管道布局。
根据住户的分布情况，设计冷水管道的布置方案。
3.2 热水供应3.2.1 根据设计需求计算热水供应量。
根据住户数、热水使用量和峰值用水量计算得出每小时用水量。
3.2.2 设计热水供应设备。
选择合适的热水锅炉和热水贮水罐。
3.2.3 设计热水管道布局。
根据住户的分布情况，设计热水管道的布置方案。
4. 排水系统设计4.1 黄水排放4.1.1 确定黄水排放点。
根据洗手间和厨房的位置，确定黄水排放点。
4.1.2 设计黄水管道布局。
根据住户的分布情况，设计黄水管道的布置方案。
4.1.3 设计黄水排放设备。
选择合适的下水道管和截污井。
4.2 雨水排放4.2.1 确定雨水排放点。
根据建造物的外立面和屋顶设计，确定雨水排放点。
4.2.2 设计雨水管道布局。
根据建造物的结构和分布情况，设计雨水管道的布置方案。
4.2.3 设计雨水排放设备。
选择合适的雨水采集装置和排水管道。
5. 防污染措施5.1 根据法律法规的要求，设计污水处理设施，确保排放的污水符合相关标准。
5.2 设计污水处理设备的布局和容量，以满足污水处理的需要。
5.3 设计污水处理设备的操作和维护方案，确保设备的正常运行和长久使用。
6. 附件本所涉及附件如下：1. 给排水系统的平面布置图2. 冷水供应设备的参数表3. 热水供应设备的参数表4. 黄水排放设备的参数表5. 雨水排放设备的参数表6. 污水处理设备的参数表7. 法律名词及注释1. 建造法规：根据国家和地方政府制定的有关建造物的法律法规。
给排水最基础的图例，识图必看！
鲁班给排水
1篇原创内容
公众号
来源：网络
如有侵权，请联系删除
正文如下：
RECOMMEND
资料推荐
1、建筑水电暖安装交流群（禁广告）！
2、【免费下载】免费工程资料下载库
3、985本规范图集+1000交底+18册安全质量图册领取！
4、全套监理规划/细则/旁站/报告/大纲/月报/领取
5、全套安全标准/图册/交底/标化视频/操作规程/应急预案/ABC 题库/三级教育领取！
6、10个工程干货集，免费领资料
7、土建、安装全套识图视频教程
8、福利来了！16G101土建立体识图，你想要的都在这儿啦！
9、万达全套220个中建施工方案免费下载！
RECOMMEND
推荐关注
鲁班暖通
点我关注学习建筑水暖电知识！电气、消防、给排水、采暖、通风工程专业知识分享！
1篇原创内容
公众号
鲁班电气
点我关注学习建筑电气知识！
1篇原创内容
公众号
鲁班监理
点我关注学习工程监理知识！监理资料、土建安装施工教程、施工工艺，监理人学习的好平台！
2篇原创内容
公众号。
给排水新手入门实例文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
结合珠海华发新城三期(以下简称新城三期)地下车库的给设计实例，对地下车库的设计要点和设计中遇到的实际问题逐一进行阐述。
给大家以后做类似做个参考！
新城三期地下车库的设计特点
一是规模大，车库的建筑面积大。
新城三期共72000m2，有十八个防火分区，停车位达2000个。
二是管线多。
由于整个新城三期的27栋住宅均建在车库上，顶板上覆土深度有限(扣除找平、防水后H=800mm)，且顶板上又有大量的、园建，所以为方便和后期管理，各种管线(除绿化用水、雨排水、污外)均需敷设在地下室的顶板下。
三是环境要求高。
为了保证车库的及采光，在地下室侧壁周边做了高窗：同时在顶板上也开了许多洞口，洞口总面积约4000m2。
洞口下设树池、水景池，仅新城三期地下室就有树池、水景池共120处之多。
新城三期地下车库给排水设计要点
1、确定系统的组成
确定给排水系统的组成根据上部住宅、园林水景和车库本身的建筑功能，明确整个给排水系统的划分。
一般包括：各个分区的生活给水系统、特色补充水系统、绿化洒水系统、人工水体的系统、游泳池循环水处理系统、自动喷水灭火系统、消火栓系统和排水系统。
2、确定设备机房的位置
车库内的设备房有：生活给水加压泵房、消防房、景观水体及游泳池的循环机房。
生活加压泵房应位于小区给水负荷的中心，以简化配管，节约能耗。
消防
水泵房宜与生活给水泵房合建。
循环水处理机房的位置应结合水体及游泳池的位置确定，距离越近越好。
机房的选址还要以不牺牲停车位为原则。
3、确定各种的布置
雨排水、污排水管道及绿化用水干管宜敷设在地下室顶板覆土层内，其他各类管道均敷设在地下室的顶板下，以利于施工和维护。
新城三期给设计中遇到的问题及对策
如何充分利用有限的净高资源新城三期层高3.6m，扣除800mm的大梁，大部分地方净高只有2.8m，而甲方为降低土建造价，不愿意再加大车库的净高，为满足规范和使用要求，留给设备专业的走管空间就相对较小。
对策：这就要求我们在管线布置时要统一协调，尽量避免干管交叉，如有交叉，交叉处管道上弯：较长的管道尽量分段找坡，局部增设排气阀和放水阀：支管尽可能翻至次梁下。
当然，在的布置过程中，我们还尽可能利用一些有利条件，例如顶板下的一些凸起空间，如图所示：
《高层民用防火规范》(GB50045-95)中6.3.3.11条规定：“消防电梯井底应设设施，排水井容量不应小于2.00m3，排水泵的排水量不应小于10L/s。
”
对策：常见的做法是在消防电梯旁另设集水坑，但这种做法既增加投资，又给设计带来诸多麻烦。
经过论证，笔者采用了加深电梯的方式，见图4：图中H2的深度要求至少满足水泵、管道的安装，调节容积不小于2m3，当调节容积不足时，可以利用部分H1(产品样本上要求的最小基坑深度)的底部空间，但前提是不影响电梯的正常使用，不浸渍电梯配件(包括平衡锤等)。
排水量按顶板洞口面积的雨水量计算，若洞侧有侧墙，则附加其受水面积的1/2。
有的树池的集雨量较大，采用单泵排水会导致集水井调节容积的增加，可
考虑选用两台水泵，平时互为备用，最不利时双泵同时投入运行。
至于集水井的位置则显得较为棘手。
甲方要求集水井设于树池外，且不能影响美观、影响车位的销售，结果，许多集水坑都只能藏身于偏僻角落，见图5。
这种做法的主要弊端是：大量的管线预埋在底板下，增加了管道渗水的可能，尤其是沿海地区较高，一旦断裂或接口松动，就会造成地下水的大量渗入，致使水泵经常运转，增加能耗。
华发新城一期地下室就有这种渗水情况的发生。
合理做法：如图6所示，集水井设于树池内，井盖板作为箅板，用卵石铺盖，既满足了，又起到美化环境的作用。
整个系统无预埋在底板下的管线，故较为安全实用。
值得注意的是，集水井的开泵水位不能超过树池底部卵石透水层的顶面，否则可能会引起种植土长期浸水，从而导致植物烂根而死。
在地下车库入口处，由于坡道由内向外逐渐升高，路面与顶板的距离不断变小，最小处甚至不足23m，这使得该段坡道上无法设置直立或下垂型。
而根据《自动喷水灭火系统设计规范》(GB50084—2001)中条的规定，地下停车库属于中危险级Ⅱ级，不能采用边墙型标准喷头。
但是否就意味着不能采用其他类型的边墙型喷头呢规范对此并没有明确的解释。
对策：在坡道处设置边墙型扩大覆盖喷头是可行的，只要保证两排相对喷头交错布置，设计喷水不小于8L/即可，这种做法也得到了消防主管部门的认可。
在地下车库的喷淋设计中，按结构梁格布置直立喷头已是不争的事实。
但是如何配管才能做到经济合理呢
解决方案：对比图8和图7，显然图7比图8更合理，它一方面提高了车库的使用空间，同时又减少了管材的用量，尤其是当喷头的连接立管较长、喷头数量较多时，这种节约会相当明显。
合理地布置配水干管同样也可以节约投资。
图9的做法在一些设计中是经常出现的。
而对于此种情况，在华发新城三期的喷淋系统设计中，我们则按图10的方式进行配管。
经过比较，两种方案在管材上的成本相差无几，但上的成本就相去甚远。
因为图9中采用的卡箍接头的数量是图十的8倍！
如何避免排水干管进入地下车库
对策：由于车库顶板面积大、覆土浅，为保证快捷、顺畅地排水，排水管应就近接向地下室的四周。
然而在实际工程中，地下室顶板往往高出周边的市政道路。
针对此种情况，一般的做法见图11。
该做法的主要缺点是：影响车库的美观；会因预埋防水套管位置不准而给安装带来麻烦；容易漏水。
笔者则采用在地下室外墙设置局部凹壁的办法，见图12。
其优点是：不需预埋套管，灵活性强；管道与地下室完全分开，无漏水隐患。
