给排水设计实例

自-给排水设计图纸及说明10例自给排水设计图纸及说明 10 例在建筑工程中，给排水系统的设计至关重要，它直接关系到建筑物的正常使用和居民的生活质量。

下面将为您展示 10 个不同类型建筑的给排水设计图纸及说明，希望能为您提供一些参考和借鉴。

案例一：住宅小区这是一个中等规模的住宅小区，包括多栋高层住宅楼和配套的商业设施。

在给排水设计方面，采用了分区供水的方式，将高层住宅分为低区、中区和高区，分别由不同的水泵加压供水，以保证各区域的水压稳定。

排水系统采用了雨污分流制，雨水通过雨水管道直接排入市政雨水管网，污水则经过化粪池处理后再排入市政污水管网。

在设计图纸中，可以清晰地看到供水管道的走向和管径大小，以及各分区水泵的位置和参数。

同时，排水管道的布置也一目了然，包括污水检查井的位置和间距等。

案例二：商业综合体商业综合体通常包含购物中心、写字楼、酒店等多种功能区域，给排水系统的设计较为复杂。

在这个案例中，为了满足不同区域的用水需求，设置了多个水箱和变频水泵，根据用水量的变化自动调节供水压力和流量。

排水系统方面，由于商业综合体排水量较大，采用了较大管径的排水管道，并设置了多个污水提升泵站，以确保污水能够顺利排出。

设计图纸中详细标注了各区域的用水点和排水点，以及管道的连接方式和坡度要求。

案例三：学校建筑学校建筑的给排水设计需要考虑到学生和教职工的日常用水需求，以及教学实验等特殊用水情况。

在这个案例中，教学楼和宿舍楼分别设置了独立的供水系统，以保证用水的可靠性。

在实验楼中，根据不同的实验项目设置了特殊的排水管道和处理设施，以防止实验废水对环境造成污染。

设计图纸中还标明了消防栓和自动喷水灭火系统的位置和布置，确保校园的消防安全。

案例四：医院建筑医院建筑对给排水系统的要求较高，需要保证水质的清洁和供水的稳定性。

在这个案例中，采用了二次供水的方式，将市政供水经过净化处理后再供应给各个科室和病房。

排水系统方面，严格区分医疗污水和生活污水，医疗污水经过专门的处理设备处理达标后再排放。

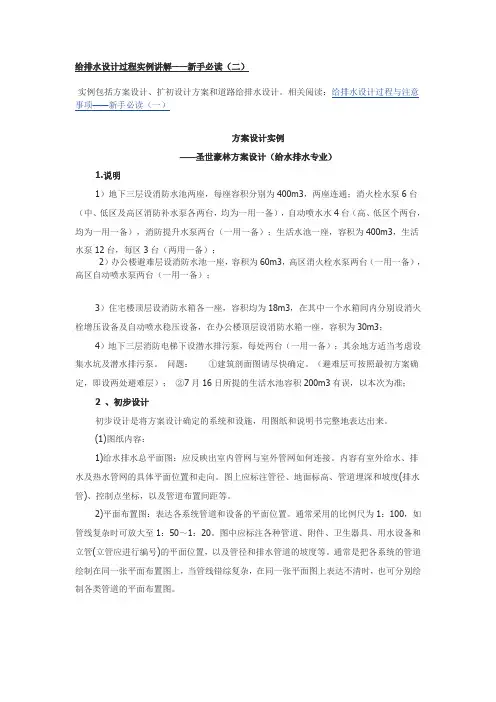

事项——新手必读（一）方案设计实例——圣世豪林方案设计（给水排水专业）1.说明1）地下三层设消防水池两座，每座容积分别为400m3，两座连通；消火栓水泵6台（中、低区及高区消防补水泵各两台，均为一用一备），自动喷水水4台（高、低区个两台，均为一用一备），消防提升水泵两台（一用一备）；生活水池一座，容积为400m3，生活水泵12台，每区3台（两用一备）；2）办公楼避难层设消防水池一座，容积为60m3，高区消火栓水泵两台（一用一备），高区自动喷水泵两台（一用一备）；3）住宅楼顶层设消防水箱各一座，容积均为18m3，在其中一个水箱间内分别设消火栓增压设备及自动喷水稳压设备，在办公楼顶层设消防水箱一座，容积为30m3；4）地下三层消防电梯下设潜水排污泵，每处两台（一用一备）；其余地方适当考虑设集水坑及潜水排污泵。

问题：①建筑剖面图请尽快确定。

（避难层可按照最初方案确定，即设两处避难层）；②7月16日所提的生活水池容积200m3有误，以本次为准；2 、初步设计初步设计是将方案设计确定的系统和设施，用图纸和说明书完整地表达出来。

(1)图纸内容：1)给水排水总平面图：应反映出室内管网与室外管网如何连接。

内容有室外给水、排水及热水管网的具体平面位置和走向。

图上应标注管径、地面标高、管道埋深和坡度(排水管)、控制点坐标，以及管道布置间距等。

2)平面布置图：表达各系统管道和设备的平面位置。

通常采用的比例尺为1：100，如管线复杂时可放大至1：50～1：20。

图中应标注各种管道、附件、卫生器具、用水设备和立管(立管应进行编号)的平面位置，以及管径和排水管道的坡度等。

通常是把各系统的管道绘制在同一张平面布置图上，当管线错综复杂，在同一张平面图上表达不清时，也可分别绘制各类管道的平面布置图。

3)系统布置图(简称系统图)：表达管道、设备的空间位置和相互关系。

各类管道的系统图要分别绘制。

图中应标注管径、立管编号(与平面布置图一致)、管道和附件的标高，排水管道还应标注管道的坡度。

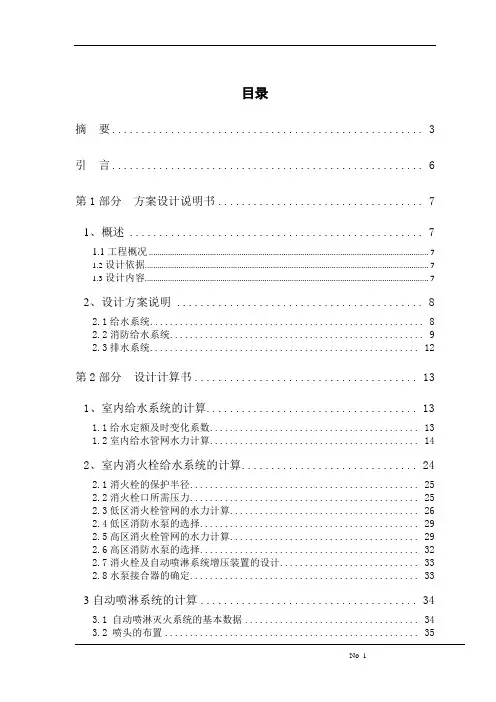

目录摘要 (3)引言 (6)第1部分方案设计说明书 (7)1、概述 (7)1.1工程概况 (7)1.2设计依据 (7)1.3设计内容 (7)2、设计方案说明 (8)2.1给水系统 (8)2.2消防给水系统 (9)2.3排水系统 (12)第2部分设计计算书 (13)1、室内给水系统的计算 (13)1.1给水定额及时变化系数 (13)1.2室内给水管网水力计算 (14)2、室内消火栓给水系统的计算 (24)2.1消火栓的保护半径 (25)2.2消火栓口所需压力 (25)2.3低区消火栓管网的水力计算 (26)2.4低区消防水泵的选择 (29)2.5高区消火栓管网的水力计算 (29)2.6高区消防水泵的选择 (32)2.7消火栓及自动喷淋系统增压装置的设计 (33)2.8水泵接合器的确定 (33)3自动喷淋系统的计算 (34)3.1 自动喷淋灭火系统的基本数据 (34)3.2 喷头的布置 (35)3.3作用面积划分 (35)3.4水力计算（采用作用面积） (37)3.5校核 (38)3.6喷洒泵的选型 (39)4.室内排水系统的计算 (40)4.1 建筑内部排水系统的计算 (40)4.2屋顶雨水系统 (45)4.3地下层集水坑排水 (48)本设计是二十七层综合楼的建筑给排水设计，主要包括给水系统、排水系统、消防系统。

本园区生活用水由地下生活水泵房供给，给水系统采用分区供水，地下一层到九层为一区，十层到十八层为二区，十九层到二十七层为三区，由生活水泵房中的微机变频调速水泵机组供水。

排水系统采用污、废水合流制，室内一层及以上污废水重力自流排入室外污水管道，地下室污废水采用潜水泵提升至室外污水井。

污水经化粪池处理后，排入市政污水管。

本建筑雨水采用内排雨水系统，屋面雨水经雨水斗和室内雨水管排至室外雨水检查井。

本工程消火栓给水系统用水由地下消防水泵房供给。

消防水池有效容积为648m3，与自动喷水系统合用。

本工程消防系统为湿式系统，竖向分为两个区：地下一层至五层为低区;六至二十七层为高区。

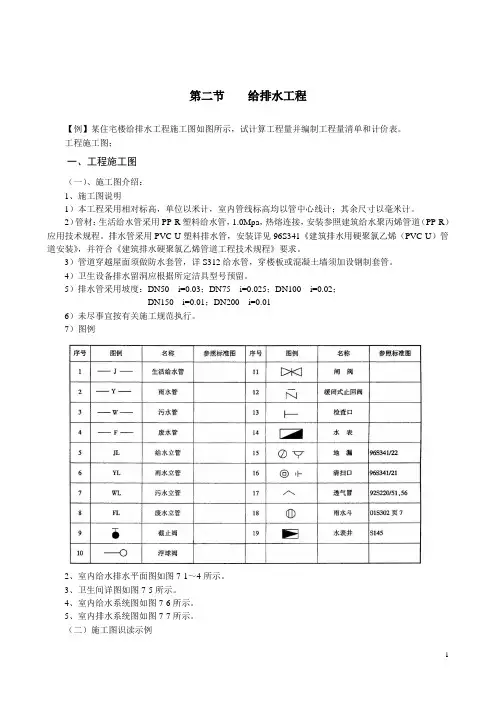

第二节给排水工程【例】某住宅楼给排水工程施工图如图所示，试计算工程量并编制工程量清单和计价表。

工程施工图；一、工程施工图（一）、施工图介绍：1、施工图说明1）本工程采用相对标高，单位以米计，室内管线标高均以管中心线计；其余尺寸以毫米计。

2）管材：生活给水管采用PP-R塑料给水管，1.0Mpa，热熔连接，安装参照建筑给水聚丙烯管道（PP-R）应用技术规程。

排水管采用PVC-U塑料排水管，安装详见96S341《建筑排水用硬聚氯乙烯（PVC-U）管道安装》，并符合《建筑排水硬聚氯乙烯管道工程技术规程》要求。

3）管道穿越屋面须做防水套管，详S312给水管，穿楼板或混凝土墙须加设钢制套管。

4）卫生设备排水留洞应根据所定洁具型号预留。

5）排水管采用坡度：DN50 i=0.03；DN75 i=0.025；DN100 i=0.02；DN150 i=0.01；DN200 i=0.016）未尽事宜按有关施工规范执行。

7）图例2、室内给水排水平面图如图7-1～4所示。

3、卫生间详图如图7-5所示。

4、室内给水系统图如图7-6所示。

5、室内排水系统图如图7-7所示。

（二）施工图识读示例1、平面图的识读：从所示图可知本例为民用住宅六屋楼，每单元为一梯二户。

污、废水在底层单独排出外墙，这是预防楼层下来的污、废水可能来不及排出造成底层卫生间侧溢而设置。

从平面图看出每户设有浴缸、洗脸盆、坐式大便器（详见卫生间详图）。

从屋顶平面图中可知给水直通到水箱，水箱内有进水浮球阀，有水箱进水管、出水管、溢流管及放空管。

图7.5.1 一层平面图图7-2 二层平面图图7-3 三～六层平面图图7-4 屋项平面图图7-5 卫生间详图图7-6 给水系统图2、系统图的识读：从系统图7-6可知，给水立管编号JL-0是单元屋顶水箱的进水管，管径为DN50，其引水管埋深0.6米，在室外设有水表1个，立管直穿屋面，在层顶水箱内设有进水浮球阀二个，为便于检修（浮球阀常因锈垢而失灵）在屋面进水管上设闸阀二个。

给排水设计案例分享嗨，小伙伴们！今天来跟大家唠唠给排水设计的那些事儿，给你们分享几个有趣的案例。

案例一：老旧小区的给排水改造。

话说有这么一个老旧小区，那排水系统简直就是“老古董”了。

每次下大雨，小区里就跟发洪水似的。

污水呢，还老是反味儿，居民们苦不堪言。

我接到这个改造项目的时候，就像接到了一个拯救“臭小区”的大使命。

首先呢，我去实地考察了一番。

发现那雨水管道啊，又细又堵，很多地方都被树根和垃圾给霸占了。

污水管就更别提了，管径小得可怜，而且有的地方还破损了。

针对雨水的问题，我就想啊，得给雨水找个宽敞的“高速路”。

于是就设计把原来那些小细管道换成了粗一些的排水管，而且增加了雨水收集口的数量。

就像给雨水多开了几个大门，让它们能快速地流出去。

对于污水管呢，那就是全面“大换血”。

把那些破损的管道都换成新的，管径也加大了。

同时，还在污水系统里增加了防臭的装置，就像给污水管戴上了“口罩”，这样污水就不能随便散发臭味儿了。

经过这么一改造，这个老旧小区在下次大雨的时候，就像换了一个新面貌。

雨水很快就排走了，地面不再积水，污水的臭味儿也消失了，居民们都开心得不得了，感觉像住上了新小区似的。

案例二：商业综合体的给排水设计。

商业综合体可就复杂多啦，那是吃喝玩乐啥都有。

我当时做这个商业综合体的给排水设计的时候，感觉自己就像一个超级规划师。

先说说给水吧。

这里面有那么多的商铺、餐厅、电影院啥的，每个地方对水的需求都不一样。

比如说餐厅，那用水量可大了，既要洗菜洗碗，又要保证顾客的饮用水供应。

我就给餐厅专门设计了大容量的给水管道，还设置了不同的水压区域，像厨房用水就需要压力大一点，而顾客洗手的地方水压就可以相对小一点，这样既满足了需求，又能节约用水。

再看排水。

商业综合体里人流量大，污水的种类也复杂。

有餐厅的油污废水，还有卫生间的污水等等。

对于油污废水，可不能让它们直接冲进排水管，不然管道很快就会被堵住。

我就在餐厅的排水系统里设计了专门的隔油池，就像一个过滤器一样，把油都留在隔油池里，只让干净的水进入排水管。

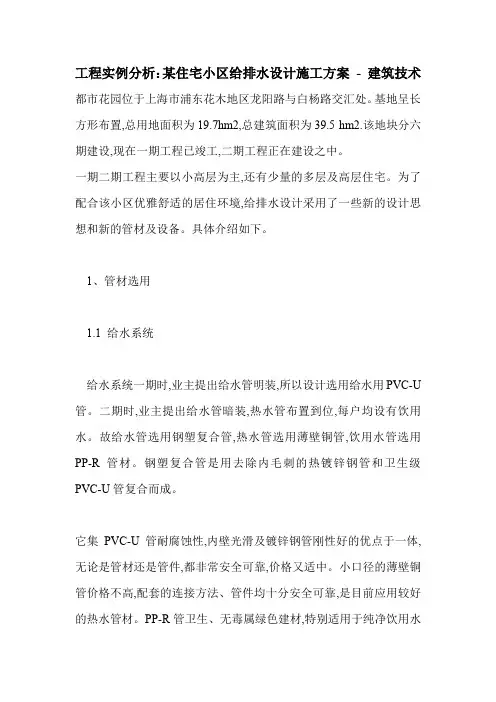

工程实例分析：某住宅小区给排水设计施工方案- 建筑技术都市花园位于上海市浦东花木地区龙阳路与白杨路交汇处。

基地呈长方形布置,总用地面积为19.7hm2,总建筑面积为39.5 hm2.该地块分六期建设,现在一期工程已竣工,二期工程正在建设之中。

一期二期工程主要以小高层为主,还有少量的多层及高层住宅。

为了配合该小区优雅舒适的居住环境,给排水设计采用了一些新的设计思想和新的管材及设备。

具体介绍如下。

1、管材选用1.1 给水系统给水系统一期时,业主提出给水管明装,所以设计选用给水用PVC-U 管。

二期时,业主提出给水管暗装,热水管布置到位,每户均设有饮用水。

故给水管选用钢塑复合管,热水管选用薄壁铜管,饮用水管选用PP-R管材。

钢塑复合管是用去除内毛刺的热镀锌钢管和卫生级PVC-U管复合而成。

它集PVC-U管耐腐蚀性,内壁光滑及镀锌钢管刚性好的优点于一体,无论是管材还是管件,都非常安全可靠,价格又适中。

小口径的薄壁铜管价格不高,配套的连接方法、管件均十分安全可靠,是目前应用较好的热水管材。

PP-R管卫生、无毒属绿色建材,特别适用于纯净饮用水管道系统。

1.2 排水系统排水系统一期选用PVC-U管及专用透气立管,二期选用硬聚氯乙烯螺旋管。

一期二期的房型厨卫面积比较紧凑,一期排水采用PVC-U管及专用透气管,从现场安装效果来看,空间显得比较紧张,所以二期设计采用PVC-U螺旋消音管,它与DRF/X管件配合组成单立管排水系统。

它的特点是:消音三通把横支管流来的污水从圆周的切线方向导流进入立管,形成旋转水流,避免了进入水流与立管及立管水流的碰撞。

在管内壁螺旋肋的导流作用下,使污水贴立管内壁继续保持螺旋状下落,在立管中央形成畅通的空气柱,从而大大降低了管道系统的噪音。

这种排水结构提高了管道的通气性,增加了排水能力。

采用螺旋消音排水立管,不需另设专用通气管,既节省了管材,又提高了空间利用率。

DRF/X管件采用丝扣挤压胶圈密封接口,水密性好,而且该管件上设有伸缩节,既节省了管件,又便于安装和维修。

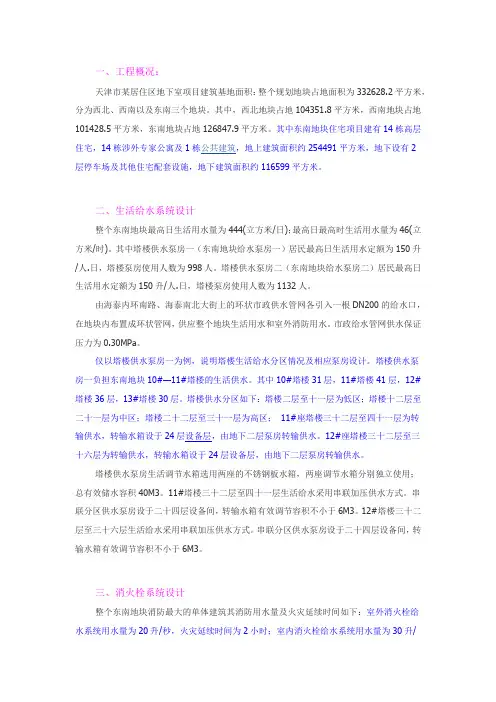

一、工程概况：天津市某居住区地下室项目建筑基地面积：整个规划地块占地面积为332628.2平方米，分为西北、西南以及东南三个地块。

其中，西北地块占地104351.8平方米，西南地块占地101428.5平方米，东南地块占地126847.9平方米。

其中东南地块住宅项目建有14栋高层住宅，14栋涉外专家公寓及1栋公共建筑，地上建筑面积约254491平方米，地下设有2层停车场及其他住宅配套设施，地下建筑面积约116599平方米。

二、生活给水系统设计整个东南地块最高日生活用水量为444(立方米/日)；最高日最高时生活用水量为46(立方米/时)。

其中塔楼供水泵房一（东南地块给水泵房一）居民最高日生活用水定额为150升/人.日，塔楼泵房使用人数为998人。

塔楼供水泵房二（东南地块给水泵房二）居民最高日生活用水定额为150升/人.日，塔楼泵房使用人数为1132人。

由海泰内环南路、海泰南北大街上的环状市政供水管网各引入一根DN200的给水口，在地块内布置成环状管网，供应整个地块生活用水和室外消防用水。

市政给水管网供水保证压力为0.30MPa。

仅以塔楼供水泵房一为例，说明塔楼生活给水分区情况及相应泵房设计。

塔楼供水泵房一负担东南地块10#—11#塔楼的生活供水。

其中10#塔楼31层，11#塔楼41层，12#塔楼36层，13#塔楼30层。

塔楼供水分区如下：塔楼二层至十一层为低区；塔楼十二层至二十一层为中区；塔楼二十二层至三十一层为高区；11#座塔楼三十二层至四十一层为转输供水，转输水箱设于24层设备层，由地下二层泵房转输供水。

12#座塔楼三十二层至三十六层为转输供水，转输水箱设于24层设备层，由地下二层泵房转输供水。

塔楼供水泵房生活调节水箱选用两座的不锈钢板水箱，两座调节水箱分别独立使用；总有效储水容积40M3。

11#塔楼三十二层至四十一层生活给水采用串联加压供水方式。

串联分区供水泵房设于二十四层设备间，转输水箱有效调节容积不小于6M3。

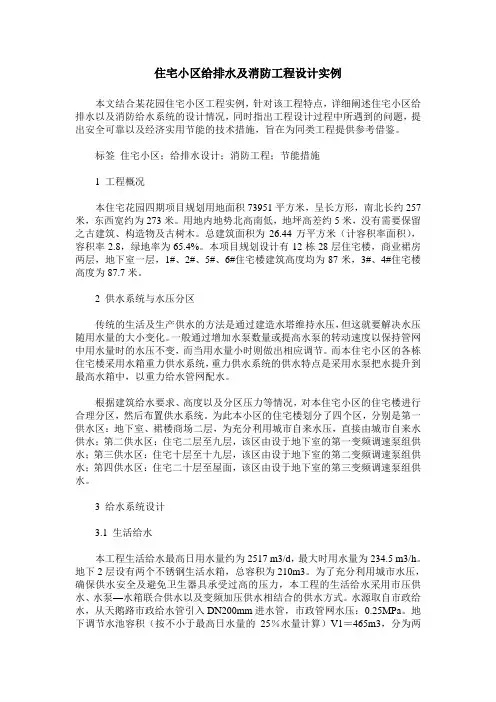

住宅小区给排水及消防工程设计实例本文结合某花园住宅小区工程实例，针对该工程特点，详细阐述住宅小区给排水以及消防给水系统的设计情况，同时指出工程设计过程中所遇到的问题，提出安全可靠以及经济实用节能的技术措施，旨在为同类工程提供参考借鉴。

标签住宅小区；给排水设计；消防工程；节能措施1 工程概况本住宅花园四期项目规划用地面积73951平方米，呈长方形，南北长约257米，东西宽约为273米。

用地内地势北高南低，地坪高差约5米，没有需要保留之古建筑、构造物及古树木。

总建筑面积为26.44万平方米（计容积率面积），容积率2.8，绿地率为65.4%。

本项目规划设计有12栋28层住宅楼，商业裙房两层，地下室一层，1#、2#、5#、6#住宅楼建筑高度均为87米，3#、4#住宅楼高度为87.7米。

2 供水系统与水压分区传统的生活及生产供水的方法是通过建造水塔维持水压，但这就要解决水压随用水量的大小变化。

一般通过增加水泵数量或提高水泵的转动速度以保持管网中用水量时的水压不变，而当用水量小时则做出相应调节。

而本住宅小区的各栋住宅楼采用水箱重力供水系统，重力供水系统的供水特点是采用水泵把水提升到最高水箱中，以重力给水管网配水。

根据建筑给水要求、高度以及分区压力等情况，对本住宅小区的住宅楼进行合理分区，然后布置供水系统。

为此本小区的住宅楼划分了四个区，分别是第一供水区：地下室、裙楼商场二层，为充分利用城市自来水压，直接由城市自来水供水；第二供水区：住宅二层至九层，该区由设于地下室的第一变频调速泵组供水；第三供水区：住宅十层至十九层，该区由设于地下室的第二变频调速泵组供水；第四供水区：住宅二十层至屋面，该区由设于地下室的第三变频调速泵组供水。

3 给水系统设计3.1 生活给水本工程生活给水最高日用水量约为2517 m3/d，最大时用水量为234.5 m3/h。

地下2层设有两个不锈钢生活水箱，总容积为210m3。

为了充分利用城市水压，确保供水安全及避免卫生器具承受过高的压力，本工程的生活给水采用市压供水、水泵—水箱联合供水以及变频加压供水相结合的供水方式。

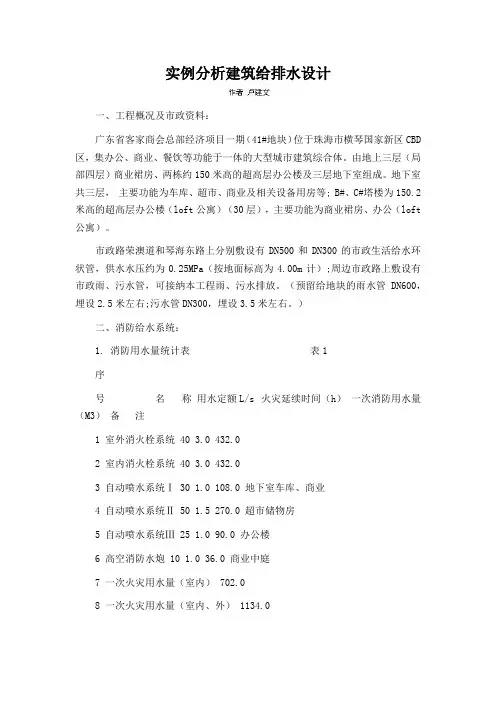

实例分析建筑给排水设计一、工程概况及市政资料：广东省客家商会总部经济项目一期（41#地块）位于珠海市横琴国家新区CBD 区，集办公、商业、餐饮等功能于一体的大型城市建筑综合体。

由地上三层（局部四层）商业裙房、两栋约150米高的超高层办公楼及三层地下室组成。

地下室共三层，主要功能为车库、超市、商业及相关设备用房等; B#、C#塔楼为150.2米高的超高层办公楼（loft公寓）（30层），主要功能为商业裙房、办公（loft 公寓）。

市政路荣澳道和琴海东路上分别敷设有DN500和DN300的市政生活给水环状管，供水水压约为0.25MPa（按地面标高为4.00m计）;周边市政路上敷设有市政雨、污水管，可接纳本工程雨、污水排放。

（预留给地块的雨水管DN600，埋设2.5米左右;污水管DN300，埋设3.5米左右。

）二、消防给水系统：1. 消防用水量统计表表1序号名称用水定额L/s 火灾延续时间（h）一次消防用水量（M3）备注1 室外消火栓系统 40 3.0 432.02 室内消火栓系统 40 3.0 432.03 自动喷水系统Ⅰ 30 1.0 108.0 地下室车库、商业4 自动喷水系统Ⅱ 50 1.5 270.0 超市储物房5 自动喷水系统Ⅲ 25 1.0 90.0 办公楼6 高空消防水炮 10 1.0 36.0 商业中庭7 一次火灾用水量（室内） 702.08 一次火灾用水量（室内、外） 1134.02.室外消防：采用低压消防给水系统。

拟从荣澳道和琴海东路各引入一条DN200的进水管，形成室外消防管在本工程用地红线内呈环状连接。

3.室内消火栓系统：a. 室内消防水源：室内消防水源来自地下一层消防水泵房和消防水池（有效容积710.0m3）（泵房地面标高为-7.00米），在C#塔楼屋顶层设置消防水箱（SUS304，有效容积：100.0m3）。

（室外地面至塔楼屋顶结构面高度为149.9米，考虑屋面面层做法0.3米，塔楼建筑高度为150.2米）b. 采用一泵到顶的临时高压消防给水系统。

高层住宅建筑给排水设计实例给排水系统是高层建筑的一个重要组成部分，必须通过科学、合理的给排水系统设计来保证居住者的日常生活，文章主要论述了高层住宅小区建筑给排水系统的设计措施，以期为高层住宅小区给排水设计人员提供可靠的参考意见。

标签：高层住宅建筑；给排水设计；实例1 工程概况该小区位于沈阳市浑南新区，交通、地理位置十分优越，公共设施齐全，本项目为“浦江苑三期（B区）”住宅小区，包括住宅楼、商业网点、商业服务楼、社区及物业用房。

项目基地位于沈阳市浑南新区C2地块，由8#、9#、10#、11#高层住宅、14#、15#商业网点、12#多层商业服务楼、6#社区物业用房及地下车库所组成。

小区设计注重体现可持续发展思想，以人为核心，加大科技含量。

合理的分配和使用各项资源，努力满足现代都市人对精神物质质量提出的更高要求。

它将建成一个配有区域网络，配套设施齐全的跨世纪生态型智能化住宅小区。

下面就该小区的给排水设计作一介绍。

本建筑为高层住宅，总建筑面积为31016.46m2，室内外高差2.1m，建筑高度：106.4m，地上36层，地下2层。

2 给水系统住宅部分生活给水由市政自来水管引入一期地下室生活给水泵房，再经生活给水泵二次加压供水，供水均由水泵房的微机控制变频供水泵二次加压后，经过楼内供水管网送至各楼层。

本建筑供水竖向分四区，七层及以下为低区，八～十六层为中低区，十七～二十五层为中高区，二十六层以上为高区。

本建筑各系统入口设置减压阀，住宅部分每户在管井内设LXS-20旋翼式水表。

地下室泵房内设置两座生活水箱，共贮水340m3。

该系统选用水箱为食品级不锈钢储水箱、不锈钢管路、封闭运行，不会对自来水产生二次污染，环保卫生。

同时合理确定水箱容积，合理布置水箱位置，为物业管理、水箱清洗、维护创造必要的条件外，建立良好的维护、管理制度是避免水箱水质“二次污染”问题的重要保障。

我国住宅小区使用的马桶冲水量普遍大于11升，如果使用冲水量小于6升的节水型马桶，耗水量可以有效减少。

建筑给水排水工程设计实例10.1设计任务和设计资料10.1.1 设计任务扬州市一高层综合楼，建筑面积约35000m2，建筑高度为61.2m，地下1层（地下室）、地上16层，地下1层为车库、电梯井、设备房（包括水泵房）和贮水池，地上1层为门厅、商场、消防控制室，2层为营业餐厅，3层为公共浴室，4～5层为宾馆，6～7层为公寓式办公室，8～16层为普通办公室，屋顶设有电梯机房、设备房、水箱间。

地下1层层高5.20m，地上1层层高4.50m，2层4.80m，3层4.20m，4～16层均为3.60m，电梯机房、设备房、水箱间的层高均为4.20m。

室内、外地坪高差0.30m。

地下室内车库入口处设有收集雨水的雨水篦和集水坑，电梯井旁设有集水坑，水泵房内设有集水坑。

地上1～3层每层设1间卫生间，卫生间内男、女厕所各1个，卫生间的门厅内设有3个台式洗手盆、1个拖布盆，男厕所内设有4个蹲便器、3个立式小便器，女厕所内设有4个蹲便器。

4～5层每层设38套客房、1间服务室、1间公共卫生间，客房的卫生间内设台式洗脸盆、坐便器、浴盆各1个，服务室内设1个洗脸盆，公共卫生间内男、女厕所各1，男、女厕所内各设有1个蹲便器、1个洗手盆。

6～7层每层设42套公寓式办公室，办公室的卫生间内设洗手盆、拖布盆、坐便器、淋浴器各1个。

8～16层每层设2间卫生间，卫生间内布置同1～3层。

要求设计建筑给水排水工程，具体内容包括：（1）建筑生活给水系统设计（包括冷水和热水系统）；（2）建筑消防给水系统设计（包括消火栓系统、自动喷水灭火系统）；（3）建筑排水系统设计；（4）建筑雨水系统设计。

10.1.2 设计依据（1）建筑条件图·总平面图·楼层平面图·剖面图·立面图（2）设计规范·高层民用建筑设计防火规范（GB50045-95）（年版）·建筑给水排水设计规范（GB50015—2003）·自动喷水灭火系统设计规范（GB50084—2001） ·建筑设计防火规范（GBJ16-87）（2001年版）10.1.3 市政给排水和城市供热（1）市政给水建筑物西、南侧各有1根DN400的市政给水干管，管顶埋深为1.0m ，常年提供的资用水头为0.40MPa 。

给水排水系统图(施工图)绘制规则1 说明我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。

即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。

平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。

系统图则借鉴美、英、日等国较简练的绘图方法，在大部分工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法。

系统图的这种画法对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。

它大大节省了制图画图的时间。

经过十几年的实践，效果良好。

为使这种设计制图方法更具科学性，我们又从几何做图法及系统图功能表达要求的角度，对其进行整理、加工及完善，使其系统化。

本文暂把其称之为系统图的新型画法，并做一简单介绍。

1.1采用新画法的理由改革开放以来，随着经济的迅速发展，民用建筑物的功能与体型越来越复杂、庞大，建筑给排水系统不论从内容上还是复杂性方面已远远超越了传统的水卫概念。

用传统的轴侧图画法绘制给排水系统图遇到了困难，这是考虑新型画法的起始原因。

综合表述新型画法的理由和意义，有以下几点：(1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠，图面显得很乱，阅图者不易理清各管线之间的相互关系，使得本来欲表达系统整体关系的系统图难以看懂。

(2)一些大型复杂建筑的系统轴侧图在一张图上完不成。

(3)给排水系统的复杂化使理解、读懂系统原理变得越来越重要。

新型系统图充分迎合这一要求，同时又克服了轴侧图的上述缺陷。

(4)施工队伍技术人员的素质(学历及技术水平)已有了很大提高，使得图面简化的新型系统图取代轴侧图作为施工依据成为可能，我院十多年来的实践已证明这一点。

(5)建筑工程设计中同国际上的交往与合作日益频繁，这促使新型系统图取代轴侧图，以有利于与国际接轨。
