给排水设计入门

给排水设计入门给排水设计是指对建筑物内的卫生间、洗浴间、厨房等设备的排放和供水进行设计、施工、维护和管理的工作。

合理的给排水设计不仅能够满足居民生活和工作的需求，还能有效地保障建筑物的安全和健康。

对于建筑行业的从业者来说，了解和掌握给排水设计的基本原理和方法是必不可少的。

给水系统设计给水系统的设计是指安装在建筑物内的水管、水龙头、水槽、水泵等设备的选型和布置。

在设计过程中，需要考虑到以下几个方面：1. 供水水源在设计给水系统之前，首先需要考虑的是供水水源的选择。

目前常见的供水水源有城市自来水、自备井水、水塔水等。

不同的水源对于水质、水量、水压等方面都有不同的要求，需要根据实际情况进行选择。

2. 水管选型和布置在给水系统设计中，水管的选型和布置是非常关键的。

不同的水管材料、直径和长度对于供水的水量和水压都有很大的影响。

此外，水管的布置也需要考虑到节约空间、便于维护和调试等因素，以免给日后的维护带来麻烦。

3. 水泵选型和安装在一些高层建筑或远离水源的地方，需要安装水泵将水源抽送至建筑物内进行供水。

在设计水泵系统时，需要根据实际情况选择合适的水泵、水泵功率、水泵的数量等要素。

此外，水泵的安装位置必须要选在平稳、干燥且易于维护的场所。

排水系统设计排水系统是指将建筑物内的废水、污水排放到污水处理厂或城市排水网中的管道系统。

在排水系统设计中，需要考虑到以下几个方面：1. 排水口位置和数量在排水系统设计时，需要依照建筑物的实际情况选择合适的排水口的位置和数量。

排水口的位置要尽可能靠近使用水源的地方，可以减少管道的长度和损耗，降低施工成本。

排水口数量要按照实际需要进行设置，不能过多也不能过少。

2. 排水管选型和布置排水管的选型和布置同样是很关键的，对于排水的速度、流量和阻力都有很大的影响。

在设计排水管时，需要选择合适的管材、直径和长度，尽可能减少弯曲和转角，保证排水管的通畅和不易堆积污物。

3. 排气系统设计在排水系统中，排气系统的设计也是非常重要的。

给排水工程设计步骤
给排水工程设计步骤
建筑工程设计一般包括初步设计和施工图设计两个阶段。

初步设计文件由设计说明书、设计图纸、主要设备、材料表和工程概预算等四部分组成。

其组成内容应当包括封面、初步设计文件名目、设计说明书、图纸、主要设备材料表和工程概预算。

1.方案设计确定
进行方案设计时，应从建筑图纸上认识建筑平面位置，建筑层数及用途，建筑形状特征，建筑物四围的地形和道路。

还需要认识市政给水管道的详细位置和允许连接引入管处管段的管径、埋深、水压、水量及管材，认识排水管道的详细位置，出户管接入点的检查井标高，排水管径，管材，排水方向和坡度，以及排水体制。

必要时，应到现场踏勘，落实上述数据是否与实际相符。

掌控上述状况后才可进行以下工作：①依据建筑使用性质，计算总用水量，确定给水、排水设计方案。

②向建筑专业设计人员供应给排水设备的安装位置、占地面积等，如水泵房、锅炉房、水池、水箱等。

③编写方案设计说明书一般包括设计依据中的内容。

2. 设计依据
给水系统：说明选用的给水系统和给水方式，引入管平面位置及管径，升压、贮水设备的型号、容积和位置等，用水定额及总用水量。

排水系统：说明选用的排水体制和排水方式，出户管的位置及管径，污废水抽升和局部处理构筑物的型号和位置，以及雨水的排出方式等。

热水系统：说明热水用水定额，热水总用水量，热水供水方式、循环方式，热媒及热媒耗量，锅炉房位置，水加热器选择等。

消防系统：说明消防系统的选择，消防给水系统的用水量，以及升压、贮水设备的选择、位置、容积等。

方案设计完毕，报主管部门审批后，可进行下一阶段的设计工作。

给排水基础学问大全，赶快收藏起来一、给水工程1、系统构成：给水工程包括室外水源引入口、给水立管、给水水平支管、用水器具、阀门、套管、阻火圈、水表、支架、土方挖填等。

2、给水工程有关学问给水系统常用材料：镀锌钢管、PPR管、PE管或铸铁管、UPVC管等。

套管常用材料：镀锌铁皮、钢管、塑料。

阀门常用类型：截止阀、止回阀等。

管道连接方式：螺栓连接、焊接、法兰连接、热熔连接、承插连接、黏结、卡接等。

3、给水工程工程量计量有关问题：室内管道计算起点、尽头：（１）计算起点，即室内外分界点为进口第一个阀门处或建筑物外墙皮以外1.5米处。

（２）计算尽头，即管道与用水器具分界点为设计有明确要求的，按设计要求计算；没有明确要求的，计算至用水器具进水阀门处或水龙处。

管道工程量：按设计图示管道中心线长度，以延长米计算，不扣除管件长度。

依照管径不同分别统计工程量。

管径间的分界点一般在分支处。

管件：安装费、主材费均包括在管道安装内；铸铁给水管道除外，管件需要单独计算主材。

阀门：单独定额子目、个。

水表：单独定额子目、个、定额内包括一个阀门。

套管：单独定额子目、个、按管道公称直径划分、套管大管道两号。

支架：DN32以内管道支架综合在定额内，不再计算。

大于DN32的管道支架需要单独计算。

阻火圈：一般用在高层建筑的给水管道穿墙部位。

二、排水工程1、系统构成排水工程包括建筑物排水出口、排水立管、排水水平支管、检查口、清扫口、地漏、排水栓、透气帽、支架、各种管件、套管、土方挖填、砌砖、粘贴瓷砖等。

2、排水工程有关学问排水系统常用材料：铸铁管、UPVC管或镀锌钢管等。

套管常用材料：镀锌铁皮、钢管、塑料。

管道连接方式：承插连接、黏结连接等。

3、排水工程工程量计量有关问题：室内管道计算的起点、尽头：（１）计算起点，即室内外管道分界点为出口第一个检查井处或建筑物外墙皮以外1.5米处。

（２）计算尽头，即管道与用水器具分界点为设计有明确要求的，按设计要求计算；没有明确要求的，排水管道计算至出楼地面或墙面10CM处。

全面的给排水工程基础知识及识图方法室内给排水系统的组成：「生活给水系统一室内给水系统彳生产给水系统L消防给水系统（进户管T水表T干管T支管T用水设备）室内给排水系统Y「生活污水系统室内排水系统彳工业废水系统L室内雨水系统（排水设备T支管T干管T户外排出管）水管理筑肉瞥戸给水系统淋浴器洗脸盆大便器冰龙头阀门井吕洗涤盆闸阀■広管止逆阀水泵室内给水系统的给水方式:1、直接给水万式特点：系统简单，投资省，可充分利用外网水压。

但是一旦外网停水，室内立即断水。

2、设水箱的给水方式特点：供水可靠，系统简单，投资省，可充分利用外网水压。

缺点是增加了建筑物的荷载，容易产生二次污染。

设有贮水池、水箱和水泵的给水方式特点：水泵能及时向水箱供水，可缩小水箱的容积。

供水可靠，投资较大，安装和维修都比较复杂。

适用场所：水量、水压在一天内均能满足用水要求的用水场所。

适用场所：供水水压、水量周期性不足时采用。

适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。

不均匀，且不宜设水箱 时米用。

5、分区给水方式特点：可以充分利用外 网压力，供水安全，但 投资较大，维护复杂。

管道敷设方式:1、 给水管道有两种敷设方式：明装和暗装；2、 室内排水管道一般为明装，美观要求较高的场所 可暗装4、气压给水万式特点：供水可靠，无高 适用场所：外网水压不 能满足所需水压，用水位水箱，但水泵效率低、 耗能多。

适用场所：供水压力只 能满足建筑下层供水要 求时采用。

气压水鑼1、 螺纹连接（丝接）一主要适用于钢管、塑料管;2、 焊接连接一主要适用于钢管；3、 法兰连接一主要适用于钢管、铸铁管；4、 胶水粘接一主要适用于塑料管；5、 热熔连接一主要适用于PPR 管、PE 管;6、 电熔连接一主要适用于PE 管；7、 承插连接一主要适用有铸铁管；W 接连接一主要用于薄壁不锈钢管、卡箍连接一主要适用于钢管（一般用于消防系统）管道的连接方式:螺纹连接焊接连接法兰连接胶水粘接热熔连接电熔连接承插连接卡箍连接压接连接常用材料：[-黑铁管焊接钢哥（有缝钢管人白铁管（镀锌钢管）钢管」无缝钢管」螺旋钢管（公称直径.规格、理论重量计算公式）焊接钢管 镀锌钢管螺旋钢管无缝钢管 铸铁管柔性铸铁排水管A柔性铸铁排水管给水球墨铸铁管常用材料：r-给水球墨铸铁厂给水塑料管排水塑料管给水塑料管排水塑料管其他常用管材：PP-R管、PE管、不锈钢管PP-R管PE管不锈钢管管件阀门:截止阀闸阀球阀阀门的编号连接形武密封面和衬里材料阀体村料阀门类型Z：闸周J :栽止阀X:谜塞阎H:止回闽Y:减压阎A：去全间Q;球糾D：蝶阎輕动參就3：1：6：7：螺螺里接内外法焊12结枸附式(闸)T：铜合金H：不藝■钢Y：境质合金钢X:橡胶对于PN<1. 6MPa的碳铸挾网门或PN>2, 5MP&的威钢阀门则略去本单元空称压力(kgf/cm2)对手轮、手柄无板手等直接特动的阀门塔略本单死1：明杆梃式单闸阀2：明杆權式双蘭械3：明杆平行单闸扱4：明杵平行双闸415;暗杆換式单闸板6：暗杆撫式双闸板' ------------ 阀体材料：碳铸铁阀门-- ► 16一 称压力 16Kgf/cm 3 ► H —密封圈或衬里为不锈钢 -------- ► 1—明杆楔式单闸阀 —4 一法兰连接 • 2—闸闻躯动方式：手动过滤器、软管:卫生洁具:阀门的编号■例：Z4 1H —丄6阀门的含义:过滤器 橡胶防震软管 不锈钢防震软管水表泄压阀 比例式减压阀识图方法:图纸尺寸:Ao A L Az A3A4谕尺寸®L)8斗1F89594*841420*594297*斗HO210*297 a2010c IQ5e芍保留装订线图纸:纸边界图框线标题栏L图纸比例：平面图选用比例，常用1:200、1:100、1:50 ;系统图常选用的比例1:100、1:50，但一般不按比例绘制。

给排水设计入门在现代建筑和城市基础设施的建设中，给排水设计是一个至关重要的环节。

它不仅关系到人们日常生活的便利与舒适，还对水资源的合理利用和环境保护起着关键作用。

对于初学者来说，了解给排水设计的基础知识和原理是迈出成功的第一步。

给排水设计主要包括给水系统设计和排水系统设计两个方面。

先来谈谈给水系统设计。

其目的是为了向建筑物或区域提供满足水质、水量和水压要求的生活、生产和消防用水。

在设计之初，我们需要明确用水需求，包括不同用途的用水量估算。

例如，居民生活用水会根据居住人数、用水定额来计算；而工业生产用水则要依据生产工艺和设备的要求确定。

水源的选择也是至关重要的一步。

常见的水源有市政给水管网、地下水、地表水等。

在选择水源时，需要考虑水质、水量的稳定性、供水的可靠性以及成本等因素。

如果使用市政给水管网作为水源，要了解其供水压力和管径，以确定是否需要设置加压设备。

接下来是给水管网的布置。

这通常根据建筑物的布局、用水点的分布以及消防要求来进行。

给水管网可以分为枝状管网和环状管网。

枝状管网布置简单，造价较低，但供水可靠性相对较差；环状管网则能保证供水的稳定性，但造价相对较高。

在实际设计中，需要根据具体情况进行权衡和选择。

然后是加压设备的选择。

当市政供水压力不足时，就需要使用加压设备来满足建筑物的水压要求。

常见的加压设备有水泵和气压罐。

水泵的选型要根据所需的流量和扬程来确定，同时还要考虑其运行效率和节能性。

再来说说排水系统设计。

排水系统的主要任务是将建筑物内产生的生活污水、工业废水和雨水及时、安全地排放出去。

生活污水的排放量根据居民的生活习惯、用水量等因素来估算。

工业废水的排放量则要根据生产工艺和废水产生量来确定。

排水体制的选择是排水系统设计的重要环节。

常见的排水体制有分流制和合流制。

分流制将生活污水、工业废水和雨水分开排放，有利于污水的处理和环境保护；合流制则将三者合流排放，相对来说对环境的影响较大，但造价较低。

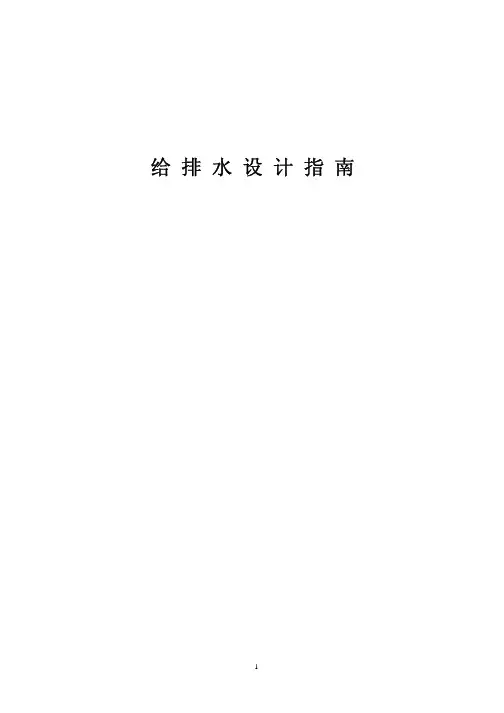

给排水设计指南一、设计原则1、设计中应严格遵守国家现行的规程、规范要求，特别应遵守国家规定的强制性条文的要求。

2、选用国家标准图及院标准，应注意选用新标准图号，不能用作废的或已被新的图号替代的标准图号。

3、严格执行国家规定的初步设计、施工图设计深度有关内容。

二、设计内容通常民用建筑电气包括如下内容1、给水系统；2、排水系统；3、消防系统；三、初步设计初步设计阶段，给水排水专业设计文件应包括设计说明书、设计图纸、主要设备表。

A设计说明书1 设计依据1）摘录设计总说明所列批准文件和依据性资料中与本专业设计有关的内容；2）本工程采用的主要法规和标准；3）其他专业提供的本工程设计资料，工程可利用的市政条件。

2 设计范围根据设计任务书和有关设计资料，说明本专业设计的内容和分工（当有其他单位共同设计时）。

3 室外给水设计1）水源：由市政或小区管网供水时，应说明供水干管的方位、接管管径、能提供的水量与水压。

当建自备水源时，应说明水源的水质、水温、水文及供水能力，取水方式及净化处理工艺和设备选型等。

2）用水量：说明或用表格列出生活用水定额及用水量，生产用水水量，其他项目用水定额及用水量（含循环冷却水系统补水量、游泳池和中水系统补水量、洗衣房、锅炉房、水景用水、道路、绿化洒水和不可预计水量等）；消防用水标准及用水量，总用水量（最高日用水量、最大时用水量）。

3）给水系统：说明生活、生产、消防系统的划分及组合情况，分质分压分区供水的情况。

当水量、水压不足时采取的措施，并说明调节设施的容量、材质、位置及加压设备选型。

如系扩建工程，还应对现有给水系统加以简介。

4）消防系统：说明各类形式消防设施的设计依据，设计参数，供水方式，设备选型及控制方法等。

5）管材、接口及敷设方式。

4、室外排水设计1）现有排水条件简介：当排入城市管道或其他外部明沟时应说明管道、明沟的大小、坡度、排入点的标高、位置或检查井编号。

当排入水体（江、河、湖、海等）时，还应说明对排放的要求。

给排水基础知识汇总在我们的日常生活中，给排水系统是一个至关重要的基础设施，它扮演着将自来水引入家庭、将废水排出去的重要角色。

了解给排水系统的基础知识将有助于我们更好地理解其运作原理和维护方法。

本文将对给排水系统的一些基础知识进行汇总和介绍。

一、给水系统1. 自来水供应自来水是指来自水厂经过净化和处理的饮用水，供应给居民和商业建筑。

自来水通过供水管网输送到用户的水龙头。

供水管网通常由主供水管、支线和分配管组成。

2. 水表和水表井在自来水进入用户的房屋之前，通常会安装水表来测量水的用量。

水表井则是用于保护水表，防止被损坏和影响读数。

3. 冷热水系统冷热水系统通常是指在住宅或商业建筑中的冷水和热水供应系统。

冷水系统将自来水供应到浴室、厨房等地方，用于洗手、淋浴、冲厕等。

热水系统则通过热水锅炉或太阳能热水器加热自来水，供应给洗浴设备、洗碗机和洗衣机等设备使用。

4. 水泵和水箱为了使自来水能够流动到高处的建筑物或居民楼，通常会使用水泵来增加水的压力。

水泵会将水输送到位于楼顶的水箱中，并利用水箱的高度压力来供应水。

5. 维护和安全定期维护给水系统非常重要，包括水管检查、水泵保养和水质监测等。

此外，为了保证自来水的安全饮用，水厂需要进行水质检测，并及时处理水质问题。

二、排水系统1. 废水处理排水系统将家庭、工业、商业建筑中的废水收集起来，并通过下水道排出。

废水处理厂对收集的废水进行处理，以确保不对环境造成污染和危害。

2. 下水道和管道下水道是指将废水从建筑物中排放到污水处理厂或其他适当场所的管道系统。

管道通常是由PVC、铸铁或钢制成的，用于传送废水。

3. 排污口和检修井在下水道系统中，排污口和检修井被用于检查和清理管道。

排污口是连接下水道和建筑物的出口，而检修井则用于进入下水道系统进行维护和修理。

4. 雨水排放系统雨水排放系统是指收集和排放雨水的系统，包括雨水管道、雨水篦、雨水箱等。

它的设计旨在减少雨水积聚并将其排放到污水处理厂或自然环境中。

给排水工程——基础知识建筑给排水系统的组成分类繁多，我们着重捋一捋室内给排水系统常见的6种给水方式和3种排水方式。

一、室内给水系统室内给水系统的6种方式：1、直接给水方式2、设水泵给水方式3、气压给水方式4、设水泵和水箱给水方式5、分区给水方式6、设水箱给水方式二、室内排水系统室内排水系统的3种方式：建筑内部污废水排水管道系统按排水立管和通气立管的设置情况分为：1、单立管排水系统2、双立管排水系统3、三立管排水系统二、管材篇给排水工程种用到的管材种类繁多，本文总结常用的16种管材，全面介绍。

1硬聚氯乙烯（PVC-U）管PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。

PVC-U管道的优点：重量轻、耐腐蚀、水流阻力小、节约能源、安装迅捷、造价低。

应用范围：城镇自来水输水供水工程、建筑内外供水工程、工矿企业供水工程、地埋消防供水工程、农田水利输水灌溉工程、园林园艺绿化供水工程、水产养殖业供水排水工程等。

2无规共聚聚丙烯（PP-R）给水管PP-R管又叫三型聚丙烯管，采用无规共聚聚丙烯经挤出成为管材，注塑成为管件。

是欧洲90年代初开发应用的新型塑料管道产品。

PP-R是80年代末，采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合（无规共聚）而成为新一代管道材料。

它具有较好的抗冲击性能和长期蠕变性能。

PPR管优点：价格适中、性能稳定，耐热保温，耐腐蚀，内壁光滑不结垢、管道系统安全可靠，并不渗透，使用年限可达50年。

号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。

PPR管缺点：施工技术要求高，需采用专用工具及专业人士进行施工，方能确保系统安全。

PPR管材应用领域：1、建筑物的冷热水系统，包括集中供热系统；2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；3、可直接饮用的纯净水供水系统；4、中央(集中)空调系统；5、输送或排放化学介质等工业用管道系统。

建筑给排水设计基础知识建筑给排水设计基础知识通过《建筑给水排水工程》教程、《技术措施》《规范》《标准图集》及相关文献的阅读，结合图纸的学习，对给水排水设计有了初步的认识。

分别从给水系统设计、排水系统设计和消防系统设计来进行总结。

1.给水系统的设计对建筑给水系统有了基木的了解，包折建筑给水系统的分类、组成及相关设计原则。

对建筑给水系统的设计过程及步骤有了更深一步的认识。

同时对建筑给排水设计当前发展趋势及目前存在主要问题做了相关了解。

1.1给水系统的分类根据给水用途划分为生活、生产和消防给水系统及组合给水系统，其中生活给水系统根据水质又可分为生活饮用水系统，直饮水系统和杂用水系统；消防给水系统又可分为消火栓、消防卷盘及自动喷水灭火系统等。

在消防给水系统中，建筑设计防火规范中规定必须满足系统的水量和水压，对水质则没有具体的要求。

1.2给水系统的组成1.引入管（进户管）一一一般设有水表、阀门等附件2.给水管道一一干管、立管、支管、分支管（管材、管径、流速等要求）3.给水附件一一阀门、水锤消除器、多功能水泵控制阀4.给水设备一一增压设备（离心泵）5.配水设施一一水箱、水塔、贮水池6.计量仪表一一速度式、湿式、多流速（较好的计量性能及经济实用性）1.3给水系统设计原则保证用水安全，兼顾节能节水。

在建筑给水排水设计规范3. 2 节中，专门对给水系统的水质提出了防污染措施和各强制性条文，为设计提供依据及参考。

1.4给水系统设计的过程及步骤1.初步确定给水方式一一根据提供的资料，通过估算建筑所需压力, 及室外管网水压及流量，确定是否设水箱？是否需设水泵？是否需要分区？及具体分区方案？2.给水管道的布置和敷设一一要求在确保供水安全和良好的水力条件下，力求经济合理，同时应保护管道不受损坏及不影响生产安全和建筑物的使用，便于安装及维修。

根据建筑图纸，明确各配水点及用水器具，对各用水器具及管段进行初步的定位。

3.进行水力计算一一根据初步确定的给水方式及管道布置，根据建筑物性质及所选管材等，选择合适的公式进行水力计算，最终确定各管段的管径及水头损失，从而确定水表、阀门等附件，及加压水泵参数或型号。

建筑给排水入门教程
建筑给排水系统是建筑物中一项重要的基础设施，它主要负责处理建筑物内的供水和排水问题。

下面是一个简单的建筑给排水入门教程，帮助初学者了解建筑给排水系统的基本知识和操作流程。

1. 给水系统的设计和安装：
- 确定建筑物的用水需求，包括冷水、热水、饮用水等。

- 根据需求选择合适的给水管材和管径，并进行布局设计。

- 安装水源装置（如水泵、水箱等），保证供水压力和稳定性。

- 进行给水管道的安装，并确保连接牢固、防水漏。

2. 排水系统的设计和安装：
- 确定建筑物的排水流量和排水方式，包括生活污水、雨水、地下水等。

- 根据需求选择合适的排水管材和管径，并进行布局设计。

- 安装排水设备（如抽水泵、下水道等），保证排水效率和
安全性。

- 进行排水管道的安装，并确保连接牢固、防止渗漏和堵塞。

3. 维护和管理建筑给排水系统：
- 定期检查给水管道和排水管道的状况，发现问题及时修复。

- 清洁水龙头、下水道等设备，保持通畅。

- 确保水源设备和排水设备的正常运行。

- 防止给水和排水管道结冰、爆裂等意外情况。

总之，建筑给排水系统的设计和安装需要考虑建筑物的用水需求和排水要求，并且需要遵守相关的安全规范和建筑标准。

合理的布局设计和正常的维护管理能够保证建筑物的供水和排水正常运行，确保居民和建筑物的安全和舒适。

给排水设计方法步骤引言给排水设计是建筑工程中不可或缺的环节，它涉及到室内的供水、排水系统的设计和实施。

一个合理的给排水设计可以保证建筑物的供水和排水质量，并提高建筑物的可持续性。

本文将介绍给排水设计的方法步骤，希望能为读者提供一些指导和帮助。

一、确定工程需求首先，在进行给排水设计之前，我们需要明确工程的需求和要求。

这包括建筑物的类型、规模、用途以及所需要的供水和排水设备。

只有在明确了这些需求后，才能进行后续的给排水设计工作。

二、勘察和调查勘察和调查是给排水设计的重要步骤。

在这一阶段，设计人员需要对工程现场进行实地勘察，了解土地的坡度、地下水位、地质条件等情况。

同时，还需要调查现场的供水和排水设施情况，包括供水管道、污水管道以及附属设备等。

通过勘察和调查，设计人员可以获取到必要的数据和信息，为后续的设计工作提供参考。

三、制定设计方案在获得了必要的数据和信息后，设计人员需要制定一个合理的设计方案。

这个方案包括供水系统和排水系统的布置方案、设备选择方案以及管道连接等。

在制定设计方案时，需要考虑到工程的经济性、可行性以及环保性等因素。

四、进行系统设计在制定了设计方案后，设计人员需要具体进行系统设计。

这包括绘制供水和排水管道的布置图、计算供水和排水设备的容量、确定管道材料以及计算供水和排水管道的大小等。

在进行系统设计时，需要符合相关的设计规范和标准，保证设计的合理性和安全性。

五、进行施工图设计在完成系统设计后，设计人员需要将设计方案转化为施工图，并进行详细的细部设计。

这包括细化供水和排水管道的布置，选择合适的材料和设备，并标注所需的工程量和尺寸等。

施工图的设计需要精确细致，确保施工工人能够按照图纸进行施工。

六、施工和监理施工和监理是给排水设计中不可忽视的环节。

设计人员需要与施工方和监理方进行密切的配合，确保设计的实施和施工品质的过程中没有差错。

同时，监理人员还需要对施工过程进行监督和检查，确保施工质量的合格。

给排水基础知识汇总（新手必看）建筑内部给水系统2－1系统的分类、组成及所需水压一、建筑内部给水系统的分类1、生活给水系统生活给水系统是设在工业建筑或民用建筑内，供应人们日常生活的饮用、烹饪、盥洗、洗涤、淋浴等用水的给水系统。

满足水量、水压、饮用水水质要求，特别是对水质有较高的要求。

划分为生活饮用水系统和生活杂用水系统（中水系统）2、生产给水系统生产给水系统是设在工矿企业生产车间内,供应生产过程用水的给水系统。

生产给水因产品的种类以及生产的工艺不同，其对水质、水量和水压的要求有所不同。

如冷却用水、锅炉用水。

划分为循环给水系统、重复利用给水系统。

3、消防给水系统消防给水系统是设在多层或高层的工业与民用建筑内，供应消防用水的给水系统。

消防给水对水质要求不高，但必须保证有足够的水量和水压。

符合建筑防火规范要求，保证有足够的水量和水压。

划分为消火栓灭火系统和自动喷水灭火系统。

以上三种给水系统，可单独设置，也可相互组成不同的共用系统。

二、建筑内部给水系统的组成1、引入管引入管是指室外给水管网与建筑内部给水管网之间的连接管段，又称进户管。

其作用是将水接入建筑内部。

2、水表节点水表节点是指引入管上装设的水表及其前后设置的阀门、泄水阀等装置的总称。

水表用以计量建筑物总用水量；阀门用以水表检查、更换时关闭管路；泄水阀用于系统检修时放空。

住宅建筑每户均应安装分户水表。

3、给水管道系统：指建筑内部给水水平干管、垂直干管、立管和支管，最终达到配水点。

4、给水附件：指给水管道系统中装设的各种阀门、以及各种配水龙头、仪表，用以用以调节水量、水压、控制水流方向及取水。

5、升压和贮水设备：当室外给水管网的水量、水压不能满足内部用水要求或要求供水压力稳定、确保供水安全时，应根据需要，设置水泵、水箱、水池、气压给水设备等增压、贮水装置。

6.室内消防设备：根据其防火要求及规定，需要设置消防给水系统时，一般应设置消火栓灭火设备。

特殊要求时，需设置自动喷水灭火设备。

给排水系统的基本原理及设计要点在建筑设计中，给排水系统是一个非常重要的部分。

它涉及到了建筑物内部的供水和排水问题，对于保障建筑物的正常运行和居民的生活质量有着重要的影响。

本文将介绍给排水系统的基本原理和设计要点，以帮助读者更好地理解和应用。

一、给排水系统的基本原理给排水系统是将水从供水设备送达到各个用水点，并将废水和污水排放到下水道系统中的系统。

它由供水系统和排水系统组成。

1. 供水系统：供水系统主要由水源、水泵、输水管道和用水设备组成。

水源可以是来自自来水厂的供水管网，或是井水、河水等地下水源。

水泵负责将水提升至合适的压力，输水管道将水送达到用水设备，如洗手盆、马桶等。

2. 排水系统：排水系统主要包括污水管道、雨水管道和下水道系统。

污水管道用于排放厨房和卫生间等地产生的污水，雨水管道则将雨水排放到下水道中。

下水道系统将污水和雨水从建筑物中排出，并将其送至污水处理厂进行处理。

二、给排水系统的设计要点一个合理的给排水系统设计需要考虑以下几个要点：1. 确定建筑物的用水需求：根据建筑物的类型和用途确定其用水需求，包括日用水量、峰值用水量等。

这将决定给排水系统的容量和管道尺寸。

2. 确定供水系统的设计压力：供水系统要能够提供足够的压力，以满足建筑物内各个用水点的需求。

设计压力的确定需要考虑建筑物的高度、用水设备的要求等因素。

3. 合理布局管道和设备：给排水系统的管道和设备应根据实际情况进行合理布局，以确保水流畅通，避免堵塞和漏水问题。

管道的铺设应符合规范，并考虑维修和清洁的便利性。

4. 选择合适的材料：给排水系统的材料选择直接关系到系统的使用寿命和性能。

常见的给水管道材料包括铜管、塑料管和不锈钢管等，而排水管道通常采用PVC管或铸铁管。

5. 考虑排水设备的安装位置：排水设备如地漏、马桶等的安装位置应合理选择，以保证正常使用，并便于维修和清洁。

6. 考虑防水和防霉问题：给排水系统的设计还应考虑防水和防霉的措施，以确保建筑物的结构和居住环境的健康与安全。

给排水设计入门导言给排水设计是建筑设计中非常重要的一个环节，它涉及到建筑内部的水资源利用、污水排放和设施的安装等方面。

合理的给排水设计不仅可以提高建筑物的舒适度和使用效率，还可以保证人们的健康和环境的良好状况。

本文旨在介绍给排水设计的基本原理、常用术语以及相关的注意事项，帮助读者了解并掌握给排水设计的基础知识。

一、给排水设计的基本原理1. 给水系统设计给水系统是建筑中供应清洁用水的重要组成部分。

在给水系统设计中，需要考虑以下几个关键因素：(1) 水源：确定可靠的供水来源，如自来水系统或地下水井。

(2) 储水设施：设计适当容量的储水设施，确保正常用水压力和使用量。

(3) 配管网络：设计合理布局的配管网络，确保供水平衡和供水质量。

(4) 消防供水：考虑建筑物的消防供水需求，设置合适的消防水源和消防水带。

2. 排水系统设计排水系统是将建筑中产生的各种废水和污水排放到指定位置的系统。

在排水系统设计中，需要考虑以下几个关键因素：(1) 排水重力：利用自然重力排水，确定合适的排水坡度。

(2) 排水管道：选择合适的排水管材、管径和布局，确保排水畅通。

(3) 排水设备：选择合适的排水设备，如马桶、下水道、地漏等。

(4) 污水处理：考虑排水的后处理方式，如污水处理厂或分散式污水处理设备。

二、常用术语在给排水设计中，有一些常用的术语是需要了解的，下面是一些常见的术语解释：1. 剖面图：用于描述建筑物内部结构和管道布置的图纸。

2. 水泵：用于提供给水系统所需的水压。

3. 下水道：用于收集和排放建筑物产生的污水和废水的管道系统。

4. 排水坡度：排水管道的倾斜度，保证废水能够自然流动到排水口。

5. 规划条件：根据当地规划要求规定的关于给排水设施规划的要求和标准。

6. 排水布局：建筑内部给排水管道、设备的布局设计。

三、注意事项在进行给排水设计时，需要注意以下几个方面：1. 遵循规范和法律法规：遵循相关的设计规范和法律法规，确保给排水系统的合法性和安全性。
