前盘式制动器拆装实习教案一、实习目标1.了解前盘式制动器的工作原理和结构。
2.学会前盘式制动器的拆装步骤以及每一步骤的注意事项。
3.掌握前盘式制动器的拆装过程中使用的工具和设备。
二、教学准备1.工具：扳手、螺丝刀、橡胶锤等。
2.设备：汽车前盘式制动器实物。
三、教学步骤1.理论知识讲解（15分钟）a.概述前盘式制动器的工作原理和结构。
b.介绍前盘式制动器的主要构件，如制动盘、制动卡钳、制动片等。
c.解释前盘式制动器的拆装的重要性和必要性。
2.拆装准备工作（15分钟）a.仔细观察前盘式制动器的结构，了解每个构件的位置和连接方式。
b.准备好需要使用的工具和设备。
3.拆卸制动盘（30分钟）a.先松开轮胎螺丝，将车轮抬起。
b.使用扳手将制动卡钳的螺栓松开。
c.将制动卡钳从制动盘上取下。
d.使用橡胶锤轻轻敲打制动盘，使其松动。
e.将制动盘从轮毂上取下。
4.更换制动片（30分钟）a.检查并清理制动卡钳和制动盘的表面，清除积尘和污垢。
b.检查制动盘的磨损情况，确定是否需要更换。
c.使用扳手拆卸制动卡钳上的螺栓，将制动片取下。
d.将新的制动片安装到制动卡钳上。
e.重新安装制动卡钳，拧紧螺栓。
5.安装制动盘和收尾工作（30分钟）a.将新的制动盘放在轮毂上，对准螺栓孔。
b.将制动卡钳放回制动盘上，拧紧螺栓。
c.抬起车轮，拧紧轮胎螺丝。
d.测试制动器是否正常工作，检查制动盘和制动片的安装是否牢固。
四、教学总结（10分钟）对前盘式制动器的拆装实习进行总结，强调实习中的注意事项和操作技巧。
鼓励学生加强实习的习惯养成，提高操作能力。
五、教学评价通过观察学生实习过程中的操作技巧和实习结果，进行评价，鼓励学生互相交流并讨论实习中遇到的问题和解决方法。
六、教学延伸1.引导学生进行更复杂制动系统的拆装实习，如后盘式制动器的拆装。
2.组织学生参观汽车维修厂，观摩专业技术人员进行前盘式制动器的维修与更换。
通过前盘式制动器的拆装实习，学生能够更加深入地了解汽车制动系统的工作原理和结构，培养实际操作能力，为以后的职业生涯打下坚实的基础。
盘式车轮制动器的拆装教案一、教学内容本节课的教学内容来源于《汽车维修技术与实践》第十二章“汽车制动系统”，具体包括盘式车轮制动器的结构原理、拆装步骤及注意事项。
二、教学目标1. 理解盘式车轮制动器的工作原理及其在汽车制动系统中的作用。
2. 学会正确拆装盘式车轮制动器，并能独立完成拆装操作。
3. 掌握拆装过程中应注意的安全事项，提高学生的安全意识。
三、教学难点与重点重点：盘式车轮制动器的拆装步骤及注意事项。
难点：拆装过程中的安全操作和细节处理。
四、教具与学具准备1. 教具：汽车制动系统模型、盘式车轮制动器实物、拆装工具等。
2. 学具：拆装工具、防护眼镜、手套等。
五、教学过程1. 实践情景引入：通过展示汽车制动系统模型，让学生了解盘式车轮制动器在制动系统中的位置和作用。
2. 理论讲解：详细讲解盘式车轮制动器的结构原理，使学生理解其工作原理。
3. 拆装演示：现场演示盘式车轮制动器的拆装过程，强调拆装步骤及注意事项。
4. 例题讲解：分析实际拆装过程中可能遇到的问题，给出解决方法。
5. 随堂练习：学生分组进行拆装练习，教师巡回指导。
六、板书设计1. 盘式车轮制动器的结构原理2. 拆装步骤：（1）拆卸制动盘（2）拆卸制动片（3）拆卸制动卡钳（4）安装步骤与拆卸相反3. 注意事项：（1）拆装前需检查工具是否完好（2）操作过程中要注意安全，佩戴防护眼镜、手套等（3）拆装过程中严禁敲击、摔打等暴力行为七、作业设计1. 作业题目：请简述盘式车轮制动器的拆装步骤及注意事项。
2. 答案：（1）拆装步骤：同板书设计。
（2）注意事项：同板书设计。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生深入了解其他类型的制动器，如鼓式制动器，了解它们的优缺点及适用场景。
同时，关注汽车制动系统新技术的发展动态，提高学生的专业素养。
重点和难点解析1. 拆装步骤及注意事项2. 安全操作和细节处理3. 教学过程中的实践环节一、拆装步骤及注意事项1. 拆卸制动盘：在拆卸制动盘前，需先将车辆升起并支撑稳固。
教案首页
制动系统的拆装与检修实训计划1、实训准备
制动系统的拆装与检修所需工具
2、制动系统的拆装与检修的操作流程
1）拆卸车轮
2）拆卸定位螺栓
3）取下制动钳与制动片
4）检查制动软管是否有裂纹
5) 制动器数据的测量及记录对比标准值判断是否合格
6）检修完成以后进行安装
3、制动系统的拆装与检修的注意事项
1、扭力扳手的使用方法（松、紧螺栓都必须往上抬，姿势要正确）
2、制动液禁止溅到身上（制动液具有腐蚀性，不慎溅到身上请及时用清水
清洗）
3、安装制动片时不能使用扳手、起子撬制动活塞（使用活塞压缩器）
4、正确使用量具，请勿暴力操作
4、实践操作
指导老师讲解与演示完成以后学生按分组情况进行动手实践，并完成实训工单。
教师在旁边指导，并按照一定的评分标准给学生的实训任务工单记成绩。
5、总结
1、学生自己总结经验教训。
2、对今天的实训进行讲评，表扬先进。
3、安排学生进行工具的整理，以及实训车间的卫生打扫，养成爱劳动、爱卫生的习惯。
制动系统的拆装与检修任务工单①制动器的拆装
②制动器的数据测量。

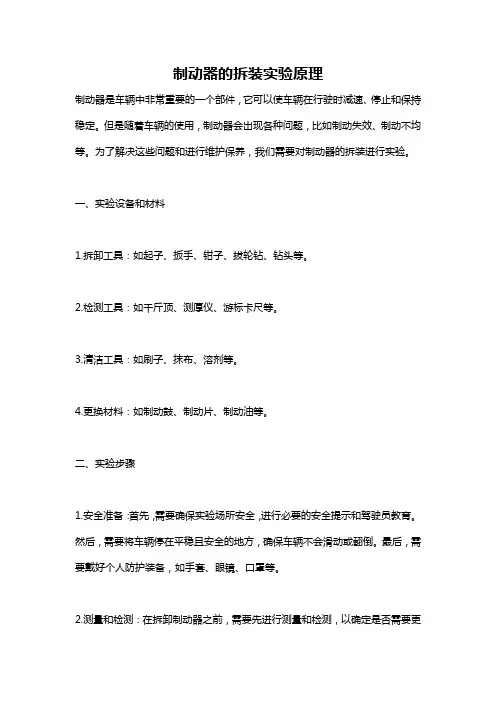

制动器的拆装实验原理制动器是车辆中非常重要的一个部件，它可以使车辆在行驶时减速、停止和保持稳定。
但是随着车辆的使用，制动器会出现各种问题，比如制动失效、制动不均等。
为了解决这些问题和进行维护保养，我们需要对制动器的拆装进行实验。
一、实验设备和材料1.拆卸工具：如起子、扳手、钳子、拔轮钻、钻头等。
2.检测工具：如千斤顶、测厚仪、游标卡尺等。
3.清洁工具：如刷子、抹布、溶剂等。
4.更换材料：如制动鼓、制动片、制动油等。
二、实验步骤1.安全准备：首先，需要确保实验场所安全，进行必要的安全提示和驾驶员教育。
然后，需要将车辆停在平稳且安全的地方，确保车辆不会滑动或翻倒。
最后，需要戴好个人防护装备，如手套、眼镜、口罩等。
2.测量和检测：在拆卸制动器之前，需要先进行测量和检测，以确定是否需要更换材料或进行维护。
测量内容包括制动盘或鼓的厚度和平整度，制动片的厚度和磨损度。
3.卸下制动器：拆卸制动器时，需要先卸下轮胎和轮辐，然后使用拆卸工具，卸下制动器的螺钉，最后将制动器拆卸下来。
在卸下制动器时，需要注意制动鼓或盘下方的支撑架，以免制动器掉落并损坏支撑架。
4.拆卸制动器：将制动器拆卸下来后，需要将制动器零件分离开来进行检查和更换。
首先需要检查制动器内部的零部件，如制动盘或鼓、制动片、制动活塞、制动卡钳等，看是否有明显的损坏和磨损。
若有，需要及时更换。
5.清洗零件：随后需要对制动器的零部件进行清洗和擦拭，以去除铁锈、油垢和污渍。
清洁过程中需要注意使用适当的溶剂和清洁工具，并避免把零件弄坏或沾上其他污染物。
6.更换制动器零件：将制动器检查、清洗和维修后，需要对其进行重新组装和安装。
若有零部件需要更换，需要在更换时注意零部件的质量和材料，以保证制动器性能的稳定和可靠。
7.组装制动器：将制动器零件重新组装并逐一固定，同时要注意制动器零部件的正确位置和紧固度。
紧固制动器零部件时，需要注意力度不要过大，以免损坏零件和配件。
8.测试制动器：在组装和安装制动器后，需要对其进行测试。
汽车底盘教案车轮制动器检修一拆装一、教学内容本节课选自《汽车底盘检修》教材第三章第四节，详细内容为车轮制动器的拆装过程。
主要包括车轮制动器的结构原理、拆装步骤及注意事项。
二、教学目标1. 理解车轮制动器的结构原理，掌握拆装方法。
2. 能够独立完成车轮制动器的拆装操作，提高实践技能。
3. 培养学生严谨的工作态度和安全意识。
三、教学难点与重点教学难点：车轮制动器拆装过程中的注意事项及技巧。
教学重点：车轮制动器的结构原理和拆装步骤。
四、教具与学具准备1. 教具：汽车底盘模型、车轮制动器实物、拆装工具等。
2. 学具：拆装工具、防护用品、记录本等。
五、教学过程1. 导入：通过实际案例分析，引出车轮制动器拆装的重要性，激发学生兴趣。
2. 理论讲解：（1）介绍车轮制动器的结构原理。
（2）讲解拆装步骤及注意事项。
3. 实践操作：（1）教师演示拆装过程，强调操作要点。
（2）学生分组进行拆装练习，教师巡回指导。
4. 随堂练习：针对拆装过程中的关键步骤，设置练习题，巩固所学知识。
六、板书设计1. 车轮制动器结构原理2. 拆装步骤（1）准备工作（2）拆装工具（3）拆装步骤（4）注意事项3. 实践操作要点七、作业设计1. 作业题目：（1）简述车轮制动器的结构原理。
（2）写出车轮制动器拆装步骤及注意事项。
2. 答案：（1）结构原理：略。
（2）拆装步骤及注意事项：略。
八、课后反思及拓展延伸1. 反思：本节课学生对拆装过程的掌握程度，以及操作中存在的问题。
2. 拓展延伸：探讨车轮制动器拆装过程中可能出现的故障及解决办法，提高学生解决问题的能力。
重点和难点解析：1. 车轮制动器拆装步骤及注意事项。
2. 实践操作中的安全要点。
3. 学生实践操作中的巡回指导。
4. 课后作业的设计与答案的解析。
详细补充和说明：一、车轮制动器拆装步骤及注意事项拆装步骤：1. 准备工作：确保车辆稳定，拉紧手刹，卸下轮胎。
2. 拆装工具：使用专用工具，如扳手、螺丝刀等。
汽车底盘教案车轮制动器检修一拆装教案：汽车底盘教案——车轮制动器检修（一）：拆装一、教学内容本节课的教学内容选自教材《汽车底盘维修》第四章第一节，主要讲述车轮制动器的结构、工作原理以及拆装方法。
具体内容包括：1. 车轮制动器的结构及其各部分名称和功能；2. 车轮制动器的工作原理；3. 车轮制动器的拆装步骤及注意事项。
二、教学目标1. 使学生了解车轮制动器的结构及其各部分名称和功能；2. 使学生掌握车轮制动器的工作原理；3. 培养学生具备车轮制动器的拆装能力。
三、教学难点与重点1. 车轮制动器的结构及其各部分名称和功能；2. 车轮制动器的工作原理；3. 车轮制动器的拆装步骤及注意事项。
四、教具与学具准备1. 汽车制动系统实物模型；2. 拆装工具：扳手、螺丝刀等；3. 教学PPT。
五、教学过程1. 实践情景引入：以一辆出现制动故障的汽车为例，引导学生思考制动系统的作用及其重要性。
2. 理论讲解：通过PPT展示，讲解车轮制动器的结构及其各部分名称和功能，车轮制动器的工作原理。
3. 实物展示：展示汽车制动系统实物模型，让学生更直观地了解车轮制动器的结构。
4. 拆装实践：讲解车轮制动器的拆装步骤及注意事项，引导学生动手实践，拆装车轮制动器。
5. 随堂练习：让学生回答车轮制动器拆装过程中遇到的问题，巩固所学知识。
6. 答案讲解：讲解随堂练习的答案，分析车轮制动器拆装过程中可能出现的故障及解决方法。
六、板书设计1. 车轮制动器结构及其各部分名称和功能；2. 车轮制动器工作原理；3. 车轮制动器拆装步骤及注意事项。
七、作业设计1. 描述车轮制动器的结构及其各部分名称和功能；2. 简述车轮制动器的工作原理；3. 列出车轮制动器拆装步骤及注意事项。
八、课后反思及拓展延伸1. 反思本节课的教学效果，检查学生对车轮制动器结构、工作原理及拆装方法的掌握程度；3. 拓展延伸：研究车轮制动器在不同工况下的工作性能，探讨提高制动效果的方法。
前盘式制动器拆装实习教案第一章：前盘式制动器概述1.1 教学目标让学生了解前盘式制动器的基本结构和工作原理使学生熟悉前盘式制动器的主要部件及其功能培养学生对前盘式制动器的认识和了解1.2 教学内容前盘式制动器的结构组成及其作用前盘式制动器的工作原理前盘式制动器的主要部件及其功能1.3 教学方法采用讲解、演示、实践相结合的方式进行教学使用图片、图表等辅助教学材料，帮助学生理解1.4 教学步骤介绍前盘式制动器的结构组成及其作用讲解前盘式制动器的工作原理介绍前盘式制动器的主要部件及其功能第二章：前盘式制动器拆装工具及设备2.1 教学目标让学生熟悉前盘式制动器拆装所需的工具及设备使学生掌握正确使用拆装工具的方法2.2 教学内容前盘式制动器拆装所需的工具及设备拆装工具的使用方法及注意事项2.3 教学方法采用讲解、演示相结合的方式进行教学使用实物、图片等辅助教学材料，帮助学生理解2.4 教学步骤介绍前盘式制动器拆装所需的工具及设备演示正确使用拆装工具的方法第三章：前盘式制动器拆装步骤3.1 教学目标让学生掌握前盘式制动器的拆装步骤3.2 教学内容前盘式制动器的拆装步骤3.3 教学方法采用讲解、演示相结合的方式进行教学3.4 教学步骤讲解前盘式制动器的拆装步骤演示前盘式制动器的拆装过程第四章：前盘式制动器故障诊断与维修4.1 教学目标让学生了解前盘式制动器的常见故障现象使学生掌握前盘式制动器的故障诊断与维修方法4.2 教学内容前盘式制动器的常见故障现象及其原因前盘式制动器的故障诊断与维修方法4.3 教学方法采用讲解、演示相结合的方式进行教学4.4 教学步骤介绍前盘式制动器的常见故障现象及其原因讲解前盘式制动器的故障诊断与维修方法第五章：安全操作与维护5.1 教学目标让学生掌握前盘式制动器拆装实习的安全操作规程使学生了解前盘式制动器的日常维护方法5.2 教学内容前盘式制动器拆装实习的安全操作规程前盘式制动器的日常维护方法5.3 教学方法采用讲解、演示相结合的方式进行教学5.4 教学步骤讲解前盘式制动器拆装实习的安全操作规程介绍前盘式制动器的日常维护方法第六章：实际操作演练6.1 教学目标让学生能够独立完成前盘式制动器的拆装操作使学生能够正确诊断和维修前盘式制动器的常见故障6.2 教学内容学生独立完成前盘式制动器的拆装操作学生诊断和维修前盘式制动器的常见故障6.3 教学方法采用实践教学方式，让学生亲自动手操作教师巡回指导，解答学生的问题6.4 教学步骤学生按照拆装步骤独立完成前盘式制动器的拆装操作学生尝试诊断和维修前盘式制动器的常见故障，教师提供指导第七章：制动器性能测试7.1 教学目标让学生了解制动器性能测试的方法和标准使学生能够进行制动器性能测试并评估其性能7.2 教学内容制动器性能测试的方法和标准制动器性能测试的操作步骤7.3 教学方法采用讲解、演示相结合的方式进行教学使用制动器性能测试设备进行实践操作7.4 教学步骤讲解制动器性能测试的方法和标准演示制动器性能测试的操作步骤学生进行制动器性能测试并评估其性能第八章：制动器保养与维护8.1 教学目标让学生掌握制动器的日常保养与维护方法使学生了解制动器保养与维护的重要性8.2 教学内容制动器的日常保养与维护方法制动器保养与维护的重要性8.3 教学方法采用讲解、演示相结合的方式进行教学使用实物、图片等辅助教学材料，帮助学生理解8.4 教学步骤讲解制动器的日常保养与维护方法演示制动器保养与维护的操作步骤学生进行制动器保养与维护的实际操作第九章：制动器故障案例分析9.1 教学目标让学生能够分析制动器故障案例，并提出解决方案使学生能够运用所学知识解决实际问题9.2 教学内容分析制动器故障案例提出解决方案9.3 教学方法采用案例分析教学方式，让学生参与讨论教师提供指导，解答学生的问题9.4 教学步骤教师提供制动器故障案例，学生进行分析学生提出解决方案，教师进行评价和指导第十章：总结与评价10.1 教学目标让学生回顾前盘式制动器拆装实习的内容，巩固所学知识使学生能够自我评价实习成果，发现不足并进行改进10.2 教学内容回顾前盘式制动器拆装实习的内容自我评价实习成果10.3 教学方法采用总结性讨论教学方式，让学生分享实习心得教师提供评价和建议10.4 教学步骤学生分享实习心得，回顾所学内容学生进行自我评价，教师提供评价和建议重点和难点解析一、前盘式制动器概述：理解前盘式制动器的结构组成和工作原理是进行后续操作的基础。
项⽬19盘式制动器的拆装项⽬19盘式制动器的拆装⼀、项⽬编号：CZl9⼆、实训课时：2三、主要内容及⽬的(1)熟悉盘式制动器的构造和拆装过程。
(2)掌握盘式制动器的⾃调原理。
四、技术标准和要求外侧摩擦⽚及内侧摩擦⽚磨损极限为7：m(包括底板)。
五、实训器材前桥车轮制动器1个，塞尺1把，常⽤⼯具1套。
六、操作步骤及⼯作要点1.前制动钳的拆卸(1)拆卸前，先从主缸储液室中放出2／3的制动液，以防⽌在维修时溢出。
然后顶起汽车(在车轮与轮毂问做标记，以便恢复原位)，拆下前车轮。
当制功钳被拆下时，安装并⽤⼿拧紧两个带⽿螺母以固定转⼦盘，并使其平的⼀⾯朝向转⼦盘。
(2)安装C形卡箍，使卡箍的固定端放在制动钳外壳上，且带螺纹的⼀端放在外侧衬块上。
拧紧C形卡箍，直到活塞被推⾄缸孔内⾜够远的距离时⽌，使得制动钳能以转⼦盘脱离C形卡箍。
(3)如果不需要拆下制动钳时，则应转向下⼀步，如果制动钳需要完全拆下来⼤修时，则应拆下制动软管和制动钳的开⼝，以防⽌制动液的流失和被污染。
(4)制动钳螺栓的衬套拆下后，可拆下制动钳。
如果制动软管仍然连接在制动钳上，则应将制动钳⽤铁丝或绳索捆绑在⼀起，以保护制动软管不受损坏。
然后，从制动钳上拆下衬块。
2．前制动钳的安装(1)安装时，应先均匀地在衬套的内表⾯亡涂⼀层润滑脂。
安装制动钳、制动钳螺栓和衬套。
如果⽤⼿可以使螺栓顺利穿过衬套，叮安装紧固制动钳和连接制动软管到制动钳上，对制动液压系统进⾏放⽓；如不能，则应先拆下螺栓和衬套，检查制动钳缸孔是否被腐蚀，⽤⼲净的酒精清洁缸孔，然后安装并润滑衬套，安装制动钳螺栓。
(1)装复放⽓后，应踩下制动踏板⼏次，使衬块定位。
按标记安装车轮，拧紧车轮带⽿螺母。
3．前制动衬块的拆卸拆卸前，先从主缸储液室中放出2／3的制动液，以防⽌在维修时溢出。
然后顶起汽车(在车轮与轮毂间做标记，以便恢复原位)，拆下前车轮，拆卸制动钳。
再从制动钳上拆下外侧衬块，⽤起⼦分开衬块固定扣，拆下内侧衬块。
盘式车轮制动器的拆装优质教案一、教学内容本节课选自《汽车维修技术与实训》教材第四章“汽车制动系统”，详细内容涉及盘式车轮制动器的拆装。
重点讲解盘式制动器的工作原理、拆装步骤及注意事项。
二、教学目标1. 了解盘式制动器的工作原理及其在汽车制动系统中的作用。
2. 学会盘式车轮制动器的拆装步骤，掌握拆装技巧。
3. 能够分析并解决盘式制动器拆装过程中遇到的问题。
三、教学难点与重点教学难点：盘式制动器的拆装技巧及注意事项。
教学重点：盘式制动器的工作原理、拆装步骤。
四、教具与学具准备1. 教具：汽车制动系统教学模型、盘式制动器实物、拆装工具等。
2. 学具：拆装工具、练习用车轮制动器。
五、教学过程1. 实践情景引入（5分钟）：通过展示汽车制动系统教学模型，引导学生关注盘式制动器，提出拆装任务。
2. 理论讲解（10分钟）：（1）介绍盘式制动器的工作原理。
（2）讲解盘式制动器的拆装步骤及注意事项。
3. 例题讲解（10分钟）：以一辆具体车型为例，演示盘式制动器的拆装过程，讲解拆装技巧。
4. 随堂练习（10分钟）：学生分组，每组一辆练习用车轮制动器，按照拆装步骤进行操作。
5. 互动环节（10分钟）：学生展示拆装成果，教师点评并解答学生疑问。
六、板书设计1. 板书盘式车轮制动器拆装步骤及注意事项2. 板书内容：（1）盘式制动器工作原理（2）拆装步骤（3）注意事项七、作业设计1. 作业题目：请简述盘式制动器的工作原理，并描述拆装步骤及注意事项。
答案：（1）工作原理：盘式制动器通过摩擦片与刹车盘的摩擦产生制动力，使车辆减速或停车。
（2）拆装步骤：a. 拆卸刹车盘固定螺栓，取下刹车盘。
b. 拆卸刹车片固定螺栓，取下刹车片。
c. 拆卸刹车卡钳固定螺栓，取下刹车卡钳。
d. 按照拆卸步骤的相反顺序进行安装。
（3）注意事项：a. 拆装过程中，注意保护刹车盘、刹车片等零部件，避免损伤。
b. 拆装工具要选用合适的规格，避免过度拧紧或拧松。
前盘式制动器拆装实习教案一、教学目标1. 让学生了解前盘式制动器的结构和工作原理。
2. 培养学生掌握前盘式制动器的拆装方法及注意事项。
3. 提高学生动手操作能力和团队协作能力。
二、教学内容1. 前盘式制动器的结构及作用2. 前盘式制动器的工作原理3. 拆装前盘式制动器的工具及设备4. 前盘式制动器的拆装步骤5. 拆装过程中的注意事项三、教学方法1. 讲授法：讲解前盘式制动器的结构、工作原理及拆装方法。
2. 演示法：现场演示前盘式制动器的拆装过程。
3. 实践法：学生分组进行实际操作，练习拆装前盘式制动器。
4. 讨论法：学生之间相互交流拆装心得，解决实际操作中遇到的问题。
四、教学准备1. 教学场地：汽车维修实验室2. 教学设备：前盘式制动器、工具箱、防护用品等3. 教学资料：教案、PPT、实物图等五、教学过程1. 导入：简要介绍前盘式制动器的作用和重要性。
2. 讲解：详细讲解前盘式制动器的结构、工作原理及拆装方法。
3. 演示：现场演示前盘式制动器的拆装过程，强调拆装步骤和注意事项。
4. 实践：学生分组进行实际操作，练习拆装前盘式制动器。
5. 讨论：学生之间相互交流拆装心得，解决实际操作中遇到的问题。
6. 总结：教师对学生的操作进行点评，总结拆装过程中的注意事项。
7. 作业：布置相关课后作业，巩固所学知识。
六、教学评估1. 学生操作评估：观察学生在实际操作中的表现，评估其对前盘式制动器拆装技术的掌握程度。
2. 学生问答评估：在课堂上提问，评估学生对前盘式制动器相关知识的了解和记忆。
3. 学生作业评估：检查学生课后作业完成情况，评估其对所学知识的巩固程度。
七、教学反思1. 教师需对整个教学过程进行反思，包括教学内容、教学方法、教学效果等方面。
2. 针对学生的反馈，调整教学方案，以提高教学质量和学生的学习效果。
八、教学拓展1. 邀请汽车维修行业的专业人士进行讲座，分享实际工作中前盘式制动器拆装的经验和技巧。
一、教学目标1. 知识目标：- 了解制动盘的结构和功能。
- 掌握制动盘的拆装步骤和注意事项。
2. 技能目标：- 能够独立完成制动盘的拆装工作。
- 能够识别制动盘的常见故障和损坏情况。
3. 素质目标：- 培养学生的动手实践能力。
- 增强学生的安全意识，提高操作规范。
二、教学对象汽车维修专业的学生，具备一定的汽车基础知识。
三、教学环境1. 教学场地：汽车维修实训室。
2. 教学设备：汽车底盘、制动盘拆装工具、安全防护用品等。
四、教学步骤（一）课前准备1. 教师准备：- 制动盘结构图、拆装步骤图。
- 制动盘拆装视频或动画。
- 安全操作规程。
2. 学生准备：- 熟悉制动盘的结构和功能。
- 熟悉安全操作规程。
（二）课堂教学1. 理论讲解：- 讲解制动盘的结构和功能。
- 讲解制动盘拆装的步骤和注意事项。
- 讲解安全操作规程。
2. 实操演示：- 教师现场演示制动盘的拆装过程。
- 强调操作中的关键步骤和安全要点。
3. 学生实践：- 学生分组进行制动盘的拆装操作。
- 教师巡回指导，纠正操作错误。
4. 故障分析与处理：- 学生分析制动盘常见故障和损坏情况。
- 教师讲解故障处理方法。
（三）课后巩固1. 学生完成课后练习题，巩固所学知识。
2. 教师布置实践作业，要求学生在课后完成制动盘的拆装。
五、教学评价1. 课堂表现评价：- 学生对制动盘结构知识的掌握程度。
- 学生对拆装步骤的熟悉程度。
- 学生安全操作规范的遵守情况。
2. 实操考核评价：- 学生独立完成制动盘拆装的速度和准确度。
- 学生对故障的识别和处理能力。
3. 课后作业评价：- 学生对课后练习题的完成情况。
- 学生对实践作业的完成质量。
六、教学总结通过本课程的学习，学生应能够掌握制动盘的拆装技能，提高实际操作能力，为今后的汽车维修工作打下坚实的基础。
教师应不断总结教学经验，优化教学方案，提高教学效果。
制动器的拆装实验一、实验目的1、熟悉盘式制动器与鼓式制动器的结构与拆装过程2、掌握盘式制动器与鼓式制动器的自调原理二、实验原理根据盘式制动器与鼓式制动器的工作原理、结构特点，以及组成部分和制动力传递路线进行各式制动器的分拆装实训。
三、实验设备、仪器及材料1、浮钳盘式制动器、鼓式制动器各1个2、工作台架1张3、常用、专用工具全套4、各式量具全套四、实验步骤（1）盘式制动器的拆装：1、拆下制动钳体与分泵总成，并取出内、外制动块总成2、拆下制动钳支架3、拆下制动盘4、（分泵总成视情况进行分解拆装）5、按技术要求，反顺序装回（2）鼓式制动器的拆装：1、拆下制动鼓2、依次拆下左、右制动蹄压力弹簧帽、压力弹簧、夹紧销3、拆下制动蹄总成4、拆下轮毂总成，并卸下轮毂轴承5、拆下制动轮缸（制动分泵）总成5、拆下制动底板总成6、按技术要求，反顺序装回五、实验注意事项1、把活塞装入制动钳缸孔，注意在装配时,不要使活塞歪斜,以免损伤缸孔表面。
2、将活塞防尘罩装入制动钳上，并装上防尘罩固定环，在装防尘罩时,活塞外端应伸出轮缸端约10mm,这样有助于安装。
3、把制动钳装在转向节上后,并按规定拧紧力矩紧固螺栓，螺栓的拧紧力矩为70～100N.m。
4、用轴销螺栓,将制动钳体装在制动钳上,并检查滑动是否灵活，然后按规定力矩拧紧轴销螺栓,轴销螺栓的紧固力矩为22～32N.m。
5、安装制动软管。
并注意不要扭曲软管,确保软管不与任何部件干涉。
软管接头螺栓的紧固力矩为20～35N.m。
6、在制动底板和后轴的接触面涂防水密封胶,然后将制动底板装在后轴上。
螺栓紧固力矩为18～28N.m7、把制动油管与轮缸连接起来,将力矩拧紧油管接头螺母。
螺母的紧固力矩为14～18N.m。
8、装垫圈和后轴螺母,并按规定力矩紧固槽螺母,然后装好开口销,并弯折开口销。
槽螺母紧固力矩为80-l20N.m。
9、装后车轮,装防尘罩,在几处用锤轻轻地敲防尘罩凸缘,直到凸缘紧紧与制动鼓接触为止,并按规定力矩拧紧车轮螺母。
2024年汽车底盘教案车轮制动器检修一拆装一、教学内容本节课选自《汽车底盘检修》教材第三章第二节，详细内容涉及车轮制动器的拆装。
主要包括车轮制动器的结构组成、工作原理、拆装步骤及注意事项。
二、教学目标1. 掌握车轮制动器的结构组成及工作原理。
2. 学会正确拆装车轮制动器，并能独立完成检修任务。
3. 培养学生的动手能力、观察能力和问题解决能力。
三、教学难点与重点教学难点：车轮制动器的拆装步骤及注意事项。
教学重点：车轮制动器的结构组成、工作原理及拆装方法。
四、教具与学具准备1. 教具：汽车底盘模型、车轮制动器实物、多媒体设备。
2. 学具：拆装工具、检修手册、记录本。
五、教学过程1. 实践情景引入（5分钟）利用多媒体设备展示汽车制动故障案例，引导学生思考制动系统的重要性。
2. 知识讲解（10分钟）介绍车轮制动器的结构组成、工作原理，强调拆装过程中的注意事项。
3. 例题讲解（10分钟）以实际案例为例，讲解车轮制动器拆装的具体步骤。
4. 随堂练习（10分钟）5. 动手实践（30分钟）学生分组进行车轮制动器拆装操作，教师巡回指导，解答疑问。
7. 知识拓展（5分钟）介绍新型车轮制动器的技术特点及发展趋势。
六、板书设计1. 车轮制动器结构组成2. 车轮制动器工作原理3. 车轮制动器拆装步骤4. 注意事项七、作业设计1. 作业题目：简述车轮制动器的拆装步骤及注意事项。
2. 答案：参照教材第三章第二节内容。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生利用课余时间了解其他类型制动器的拆装方法，提高综合检修能力。
重点和难点解析：1. 车轮制动器的拆装步骤及注意事项。
2. 实践教学中学生动手能力的培养。
3. 教学过程中的巡回指导和疑问解答。
一、车轮制动器的拆装步骤及注意事项（1）拆装步骤：步骤1：检查并确认车辆已熄火，拉紧手刹，放置三角木。
步骤2：拆下轮胎，将车轮制动器暴露出来。
步骤3：松开制动器固定螺栓，取下制动器。
钳式制动器的拆装
试题代码：3.2.1
考试考位：13
一、所需工具
专用工具一套，螺丝刀一把
零件名称：制动盘、制动钳总成（制动分泵、摩擦片）、制动器底板、车轮支撑壳总成、传动轴。
二、拆卸步骤
1.松开制动钳壳体的紧固螺栓，前轮制动器即与车轮轴承分离。
2.拆下摩擦片，使用工具将前轮制动器适当吊起，不让软管受力
损坏。
3.拆下制动盘。
三、钳式制动器的技术要求
1.摩擦片：摩擦片上方不得有缺损，不得严重拉伤。
2.制动盘应无裂纹、凹凸不平、起槽现象，平面跳动量≯0.05mm
四、安装步骤
1.安装制动盘，要求凸面朝外，凹面朝内，要求盘上的螺丝拧紧。
2.将摩擦片安装在制动钳内。
3.转动制动盘，要求灵活、无卡滞现象。
4.安装完成后，用力将制动踏板踩到底数次，以便使制动摩擦片
正常就位。
5.检查各皮套，无变形、老化，如有此类情况必须更换。
