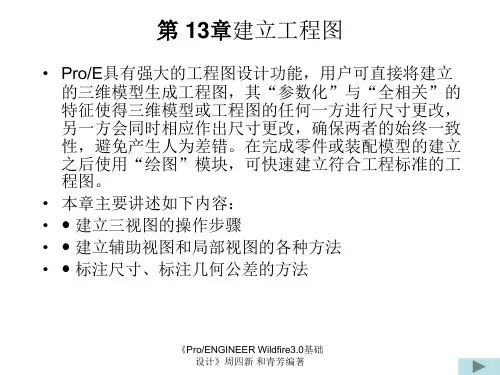

第13章建立工程图•Pro/E具有强大的工程图设计功能，用户可直接将建立的三维模型生成工程图，其“参数化”与“全相关”的特征使得三维模型或工程图的任何一方进行尺寸更改，另一方会同时相应作出尺寸更改，确保两者的始终一致性，避免产生人为差错。
在完成零件或装配模型的建立之后使用“绘图”模块，可快速建立符合工程标准的工程图。
•本章主要讲述如下内容：• 建立三视图的操作步骤• 建立辅助视图和局部视图的各种方法• 标注尺寸、标注几何公差的方法13.1 绘图模块工作界面•在Pro/ENGINEERWildfire主窗口中单击菜单【文件】→【新建】命令，在打开的〖新建〗对话框中选择“绘图”类型，在〖名称〗栏中输入新建文件名称，单击【确定】按钮，系统弹出〖新制图〗对话框，如图13-1所示。
•在该对话框中设定要建立工程图的三维模型文件，明确工程图图纸样式及大小。
〖新制图〗对话框中各功能选项的意义说明如下。
• 缺省模型：单击该栏中的【浏览】按钮，在弹出的〖打开〗对话框中选择要建立工程图的三维模型文件，然后单击【打开】按钮，确认模型文件的选取。
• 指定模板：为工程图指定一个绘图模板。
该栏中有三个选项供用户选择：• 使用模板：使用系统中存在的或系统提供的模板。
• 格式为空：使用现有的图纸格式。
用户可以选择一个已经完成的工程图文件作为模板。
• 空：使用空白图纸。
用户应指定图纸方向和大小，〖新制图〗对话图13-2框显示内容如图13-2所示。
• 模板：该栏中列出可供用户使用的图纸模板，也可单击【浏览】按钮，选择系统中存在的其他可用模板。
• 方向：该栏供用户确定图纸的放置方式。
• 纵向：纵向放置图纸。
• 横向：横向放置图纸。
• 可变：用户自定义图纸的长宽尺寸。
• 大小：该栏供用户设定图纸规格。
在〖标准大小〗下拉列表中，用户可选择标准尺寸的图纸。
若在〖方向〗栏中选择“可变”选项，则应明确图纸的尺寸单位是英寸还是毫米，然后在〖宽度〗和〖高度〗文本栏中设定相应尺寸值。

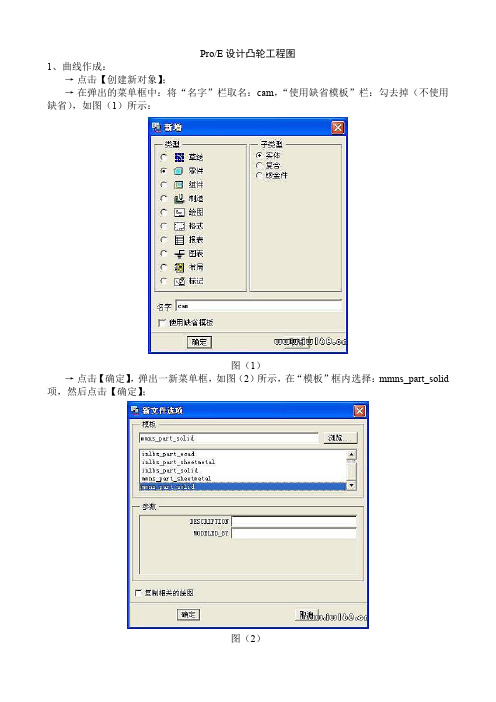

Pro/E设计凸轮工程图1、曲线作成：→点击【创建新对象】；→在弹出的菜单框中：将“名字”栏取名：cam，“使用缺省模板”栏：勾去掉（不使用缺省），如图（1）所示：图（1）→点击【确定】，弹出一新菜单框，如图（2）所示，在“模板”框内选择：mmns_part_solid 项，然后点击【确定】；图（2）→点击【插入一条基准曲线】，【菜单管理器】弹出【曲线选项】，选择【曲线选项／从方程】，如图（3）所示，图（3）→选择【完成】，弹出如图（4）所示的菜单框：【曲线：从方程】，【菜单管理器】，图（4）→选择坐标系PRT_CSYS_DEF，在新弹出的【菜单管理器】中，选择【设置坐标类型／笛卡儿】，如图（5）所示，图（5）→在弹出的rel.ptd－记事本中输入下列方程：h = 50a = 2*pi/3x = 30+t*120y = 0.5*h*(1-cos(t*pi*120/a))z = 0如图（6）所示，图（6）→点击记事本的【文件／保存】，然后退出。
→点击【曲线：从方程】中的【确定】，生成的曲线如图（7）所示，图（7）→将曲线保存为igs格式，如图（8）所示，以便下一步使用，图（8）→点击【确定】，在弹出的【输出IGES】菜单框中，选择【输出／基准曲线和点】，如图（9）所示，然后点击【确定】生成IGES文件：cam.igs。
图（9）2、创建图表（graph）→新建一个Part，取名为：cam1，具体创建过程如图（1），（2）所示。
→点击【插入／基准／图形】，如图（10）所示，图（10）→信息栏弹出对话框【为feature输入一个名字】，输入：cam，如图（11）所示，图（11）→选择【确定】，生成一新的草绘界面，将刚作成的igs文件插入，选择【草绘／数据来自文件】，如图（12）所示，图（12）→弹出【缩放旋转】菜单框，将【刻度】（比例）修改为：1，如图（13）所示，图（13）→点击【确定】，新插入的来自igs文件的曲线如图（14）所示，图（14）→将曲线做如图（15）所示的修改，图（15）→点击【确定】，CAM（graph）生成。

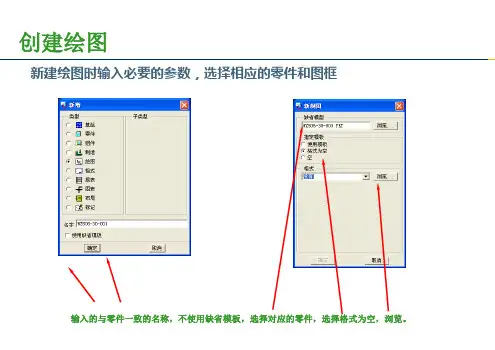

创建绘图新建绘图时输入必要的参数，选择相应的零件和图框输入的与零件一致的名称，不使用缺省模板，选择对应的零件，选择格式为空，浏览。
绘图的基本过程1，创建视图，调整剖面和视图的显示。
2，显示或创建尺寸标注，添加尺寸公差。
3，添加符号，添加表面粗糙度、形位公差、焊接符号等。
4，添加文字说明和技术要求，表格。
5，保存打印。
绘图视图视图种类：¤任意视图：与其他视图之间无投影关系，通常是第一个视图。
¤投影视图：与其他视图之间有投影关系，视图之间始终维持投影关系。
¤放大视图：在现有视图上进行局部放大。
¤向视图：沿指定方向与其他视图进行投影，视图之间始终维持投影关系。
¤全视图：完整的视图¤半视图：一半的视图¤断裂视图：断裂视图，可进行多出断裂¤部分视图：局部视图¤截面：有剖面的¤无截面：无剖面的¤比例：指定放大或缩小¤无比例：与图纸的总比例一致。
绘图视图剖视图种类：•完整的：全剖视图•一半：半剖视图•局部：局部剖视图•全部局部：全剖和局部视图•全部剖视图：剖视图•区域剖截：剖面图•对齐剖截：旋转剖面图•全部对齐：旋转剖视图•展开剖面：展开剖面图•全部展开：展开剖视图绘图视图视图的处理：¤添加视图：增加新视图¤移动视图：移动现有视图的位置¤修改视图：修改已经生成的视图¤拭除视图：让已生成的视图不显示¤恢复视图：让已拭除的视图重新显示¤删除视图：永久删除视图¤相关视图：将草绘的图线与视图关联，并能一起移动¤显示模式：修改视图的各种现实状态¤绘图模型：管理多模型绘图，在同一图纸上添加或删除模型¤表示：对视图进行临时的简化绘图视图修改视图:¤视图类型：重新改变已有的视图类型¤修改比例：重新改变已有的视图比例¤重定向：重新改变已有的视图放置方向¤剖截面：重新改变已有的视图剖面¤边界：重新改变局部视图或局部剖视图的边界¤z-修剪：设定修剪平面以排除不必要的零件显示¤新增箭头：添加剖视箭头¤删除箭头：删除剖视箭头¤修改分解：修改装配爆炸图¤快照：将视图分解为图线¤原点：重新改变已有的视图的原点¤透视：重新改变已有的视图的透视设置绘图视图视图显示：不要通过改变来调整视图显示，下次重新调入图纸时仍然缺省显示。
应该通过改变视图显示菜单来调整显示，下次调入图纸时维持该设置状态。
绘图视图成员的显示：在装配图中可以控制每个零件或子装配的显示模式，如：消隐、隐藏、透明、不透明、用户颜色等标注尺寸显示和拭除：¤显示在三维中已经完成的尺寸、轴线、各种标注等¤可以按照特征、视图、零件等规则显示¤对于复杂零件一次显示所有尺寸会很乱，这是可以按照特征的方式，一次仅显示几个特征的尺寸，调整好后再显示其他特征的尺寸。
¤对于显示出来的尺寸可进一步选择保留或是删除。
并且可以预览。
¤可以专门显示已经拭除的或是从未显示过的标注尺寸手工标注尺寸：¤手工标注的尺寸只能受模型驱动，不能反向驱动模型。
而显示出来的尺寸可以双向驱动。
¤手工标注的尺寸可以对尺寸的数值进行调整，使之显示的数值与实际数值不同（不推荐使用）。
而显示出来的尺寸不能。
¤手工标注尺寸的方式与在草绘中的操作技巧一致。
¤手工标注尺寸用来弥补显示尺寸的不足。
标注尺寸尺寸公差：¤点击尺寸，右键弹出菜单修改属性，打开属性对话框¤公差模式有象征、加减公差、限制公差、+-对称公差等几种模式¤可在对话框中分别调整上下公差的数值，也可以通过点击下拉菜单编辑-数值，直接修改尺寸公差的数值¤尺寸公差的模式可以转换。
标注尺寸尺寸的属性：¤可以调整小数位数¤角度的尺寸的显示模式¤双重单位尺寸¤证实线的显示和拭除¤转换参考尺寸¤翻转箭头标注尺寸修改尺寸文本：¤给尺寸加前后缀¤对于手工标注的尺寸，将尺寸文本的@D改为@S然后添加所需要的文字或数字，就可以覆盖原有尺寸的数值。
¤使用符号调色板添加特殊字符。
使用热键提高效率与绘图相关的热键（推荐）¤SE 打开现实和拭除对话框¤MV 移动视图¤VD 修改视图的显示模式¤MM 移动图线、尺寸等¤EE 修改选中目标的属性，如先用鼠标选中尺寸，然后EE，将打开尺寸属性对话框，添加公差等。
练习题1练习题2练习题3表面粗糙度符号1，首次使用选择插入--表面光洁度--检索--选择加工或非加工--有数值或没数值的—选择放置类型—选择边或尺寸—输入数值。
2，再次使用相同类型的符号就不必检索，直接选择名称即可。
3，标注在尺寸上时，先选择尺寸数值，然后选择证实线，选择方向。
4，对于常用的类型建议定义热键如：s1为带数值的加工符号法向放置。
s2为不带数值的非加工符号自由放置等。
型位公差符号创建基准符号1，选择—插入—符号实例—检索JZR符号—类型可选择垂直于图元—选择放置的边或尺寸—改变可变文本—完成2，再次使用时不必检索，直接点取下拉菜单找到JZR即可3，建议定义热键以提高效率。
型位公差符号型位公差的符号可以分两种方式制作：1，使用内嵌的几何公差创建2，使用注释直接标注¤1，使用内嵌的几何公差先创建几何参考基准，然后拭除标注几何公差¤2，创建几何参考基准型位公差符号标注几何公差：1，选择—插入—几何公差—选择几何公差的类型—参照中选择别参照的边—放置类型一般选择法向导引。
如果需要并排公差可选择其他几何工具。
2，基准参照栏目中选择—主要的基准—下拉找到要参考的基准—对于复合基准和其他基准选择相同的步骤—对于每个基准可以附加各种标志。
型位公差符号标注几何公差：1，在公差值栏目中选择—输入数值—也可以附加材料条件。
2，在符号栏目中添加相应的选项。
型位公差符号建议使用热键以提高效率型位公差符号使用注释直接创建型位公差1，选择插入—注释—方向指引—垂直方向—制作注释—箭头—选择边或尺寸—中键定位放置位置—输入文本。
2，文本的输入：以@[为开头，@]为结尾为一个方括号，内含文字或符号，如：3，使用符号调色板输入特殊符号4，使用热键可以提高效率焊接符号创建基准符号1，选择—插入—符号实例—检索系统符号—选择ISO符号—选择相应的焊接符号2，放置类型一般选择带方向指引，选择边标注。
焊接符号选择相应的组别，改变可变文本。
焊接符号1，选择相应的边，点中键放置符号。
2，符号完成后也可以通过点击符号，按右键修改属性，可以对符号的属性进行修改。
注释1，注释类型：¤方向指引：是否带指引线还是附着在实体上，指引线的类型。
¤输入方式：手工输入还是从文本文件中读入¤书写方式：水平、垂直、倾斜¤指引方向：自由、垂直、相切¤对齐方式：左、中、右¤文字字体：选择文本类型2，注释的修改：点中文本，按住右键选择属性。
注释-技术要求1，选择无方向指引，输入的、水平的、标准左对齐的注释。
2，建议将常用的技术要求文字保存到一个技术要求.txt文本文件中。
书写技术要求时选择从文件读入，修改即可。
3，建议定义一个热键，自动读入技术要求文本文件，并进入修改状态。
以提高效率。
注释-倒角标注1，选择方向指引，输入的、水平的、相切方向左对齐的注释。
2，选择倒角的斜线部分，中键选择放置位置，输入文本。
3，建议定义一个热键，以提高效率。
表格表的方向和位置可以指定表格的扩展方向，向下或向上，向左或向右。
行和列的大小可以指定输入值或选取容纳的字符数来控制行和列的大小。
设置文字的对齐方式可已列为单位，修改文字在表格方格内的位置。
表格添加文本：1，通过enter text向单元内输入文本，如同创建注释一样。
2，如果要改变已有文本，可重新向单元格内输入文本，系统会覆盖原有文本。
3，文本输入后，如果要改变文本的队齐方式，可修改文本的样式。
操作绘图表1，插入或删除行或列。
2，改变行与列的大小。
3，文本自动换行。
4，多个单元格合并成一个。
5，改变表的原点。
6，删除单元格的边界。
重新定位绘图表1，可使用table > move命令、或用鼠标直接点取移动表。
2，可使用sheel> 切换页面switch sheets命令在不同的页面之间切换。
3，可使用eidt> 剪切cut、复制copy、粘贴paste命令操作表格。
绘图打印1，选择文件—打印—在对话框中选择配置2，选择图纸大小—打开模型栏目在出图范围上选择全部出图—必要时微调以下绘图比例。
3，确定—进入windows打印对话框装配表格-BOM1，在装配绘图时，选择装配的模板创建绘图。
2，当装配调入时，PROE会自动根据该装配包括的零件和子装配的信息填写入装配明细表。
3，可以在装配图上自动显示指引球标。
4，装配的结构发生变更时，表格的内容和球标会随装配一同变更。
5，用户可以自己创建重复区域，以产生符合自己特别要求的表格练习题。
