TMY母排载流量

铜母排载流量计算
估算法
:单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数排宽(mm);
厚度系数为:
母排12厚时为20;
10厚时为18;
依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*188=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
一是创业企业中能够脱颖而出的企业，这些企业代表着未来
二是类似于格力这样的企业，可以压得住，用业绩让市场保持稳健三是通过混改、通过并购重组能够大幅提升效率的国有企业。

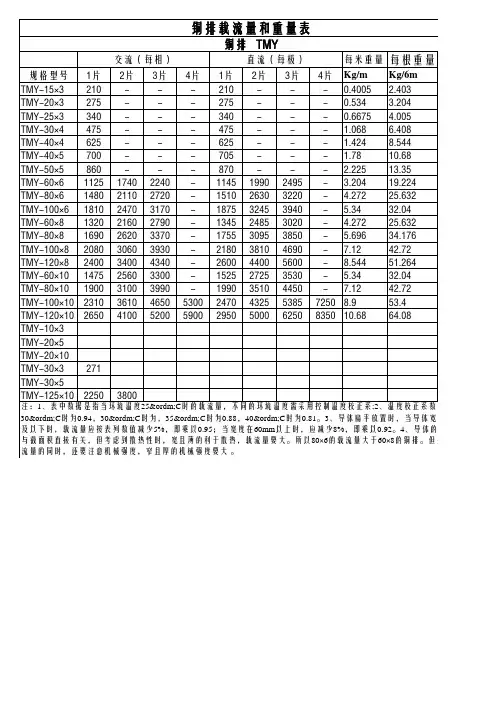

欢迎共阅铜母排-TMY载流量母排截面（cm2）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放40×4 593 625 522 550 484 510 40×5 665 700 588 551 551 580 50×5 816 860 721 760 669 705 50×6 906 955 797 840 735 775 60×6 1069 1125 940 990 873 920 60×8 1251 1320 1101 1160 1016 1070 60×10 1395 1475 1230 1295 1133 1195 80×6 1360 1480 1195 1300 1110 1205 80×8 1553 1690 1361 1480 1260 1370 80×10 1747 1900 1531 1665 1417 1540 100×6 1665 1810 1557 1592 1356 1475 100×8 1911 2080 1674 1820 1546 1685 100×10 2121 2310 18653 2025 1720 1870 120×8 2210 2400 1940 2110 1800 1955 120×10 2435 2650 2152 2340 1996 2170母排截面（cm3）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放2（60×6）1650 1740 1452 1530 1340 1410 2（60×8）2050 2160 1503 1900 1660 1750 2（60×10）2430 2560 2140 2250 1985 2090 2（80×6）1940 2110 1705 1855 1580 1720 2（80×8）2410 2620 2117 2515 1950 2120 2（80×10）2850 3100 2575 2735 2345 2550 2（100×6）2270 2470 2000 2170 1855 2015 2（100×8）2810 3060 2470 2690 2290 2490 2（100×10）3320 3610 2935 3185 2735 2970 2（120×8）3130 3400 2750 2995 2550 2770 2（120×10）3770 4100 3330 3620 3090 3360母排截面（cm3）最大允许持续电流（A）25℃35℃40℃平放坚放平放坚放平放坚放3（60×6）2060 2240 1810 1970 1670 1815 3（60×8）2565 2790 2255 2450 2080 22603（60×10）3135 3300 2750 2900 2560 26903（80×6）2500 2720 2200 2390 2040 22153（80×8）3100 3370 2730 2970 2530 27503（80×10）3670 3990 3230 3510 2990 32503（100×6）2920 3170 2565 2790 2370 25803（100×8）3610 3930 3180 3460 2945 32003（100×10）4280 4650 3735 4060 3450 37503（120×8）3995 4340 3515 3820 3260 35403（120×10）4780 5200 4230 4600 3920 4260 1600，2000KVA变压器低压侧各用多大的铜母排1600的变压器低压侧每相的电流是1600除以0.4除以0.732=2309A，这是指变压器在全部运用的情况下的电流值，考虑变压器选择时一般会比实际容量大一些，就按实际容量的1.3考虑吧，加上变压器所带所有负荷按0.8的同时系数考虑，我认为实际电流值应该大约在2309除以1.3乘以0.8=1421因此母排选择100*8的就可以了。

•母线铜排载流量计算方法估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 1160 60×10 960 1010 1230 1295 80×6 930 1010 1195 1300 80×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620。

母线铜排载流量计算方法估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 760 50×6 617 650 797 84060×6 731 770 940 990 60×8 858 900 1101 1160 60×10 960 1010 1230 1295 80×6 930 1010 1195 1300 80×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620。
