母线铜排载流量计算首先，母线的材质对铜排载流量有直接影响。
常用的母线材料有纯铜和铝合金。
纯铜的导电性能较好，因此相同尺寸下的铜排能够通过更大的电流；而铝合金的密度较低，重量轻，价格也相对较低，适用于一些轻载流量的应用。
其次，母线的截面积也是决定铜排载流量的重要因素。
母线的截面积越大，其承载电流的能力就越强。
计算铜排的截面积时，可以使用以下公式：截面积=(w*d)/1000，其中w和d分别代表铜排的宽度和厚度，单位为毫米。
第三，散热条件也会对铜排的载流量产生影响。
当母线承载的电流越大时，由于电流通过铜排时会产生热量，因此过高的温度会限制其载流量。
为了确保母线正常工作，应当根据散热条件进行合理安排，如增加散热片面积、增加风冷辅助散热等。
在进行母线铜排载流量计算时，还需要考虑电流的密度。
电流密度是指单位截面积上通过的电流大小，一般用A/mm²表示。
电流密度的取值范围因不同的应用而异。
在常见的低压开关柜中，电流密度一般在1.5-2.5A/mm²之间。
通过电流密度和母线的截面积，可以确定母线的最大承载电流。
此外，需要根据具体情况对母线的短时和长时载流能力进行评估。
短时载流能力是指母线在短时间内能够承受的最大电流大小，一般用于短时间过载或故障情况下。
长时载流能力是指母线在长时间内能够承受的额定电流大小，通常应符合设备或系统的设计要求。
总结起来，计算母线铜排载流量需要综合考虑材质、截面积、散热条件等因素。
只有在合理选择材料和截面积的基础上，并根据具体的工作条件来决定散热措施，才能保证母线的正常工作和安全运行。
铜母排载流量计算
估算法
:单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数排宽(mm);
厚度系数为:
母排12厚时为20;
10厚时为18;
依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*188=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
一是创业企业中能够脱颖而出的企业，这些企业代表着未来
二是类似于格力这样的企业，可以压得住，用业绩让市场保持稳健三是通过混改、通过并购重组能够大幅提升效率的国有企业。

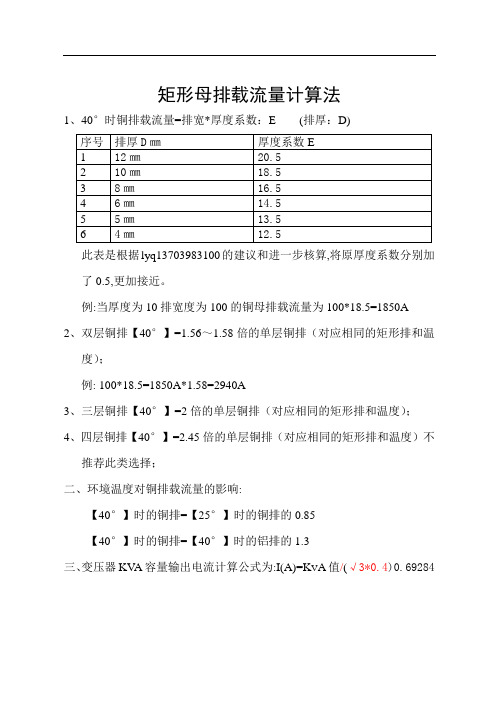

矩形母排载流量计算法1、40°时铜排载流量 =排宽 * 厚度系数： E (排厚： D)序号排厚 D㎜厚度系数 E1 12 ㎜2 10 ㎜3 8 ㎜4 6 ㎜5 5 ㎜6 4 ㎜此表是依据的建讲和进一步核算 ,将原厚度系数分别加了 0.5,更为靠近。
例:当厚度为 10 排宽度为 100 的铜母排载流量为 100*18.5=1850A2、双层铜排【 40°】～1.58 倍的单层铜排（对应同样的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【 40°】 =2 倍的单层铜排（对应同样的矩形排和温度）；4、四层铜排【 40°】=2.45 倍的单层铜排（对应同样的矩形排和温度）不介绍此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排 =【25°】时的铜排的 0.85【40°】时的铜排 =【40°】时的铝排的三、变压器 KVA 容量输出电流计算公式为 :I(A)=K V A 值/(√母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。
矩形母排载流量计算法1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不推荐此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排=【25°】时的铜排的0.85【40°】时的铜排=【40°】时的铝排的1.3三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284母线槽铜排规格那是心与心的交汇，是相视的莞尔一笑，是一杯饮了半盏的酒，沉香在喉，甜润在心。
我无所谓成功不成功，但我在乎我自己的成长；我无法掌握别人，但我可以掌握自己。
我唯一能把握的，是我会一直尽力走下去，不为了别人，为了给自己一个交代。
这个世界上有太多的事情是我们无法掌握的，你不知道谁明天会离开，你不知道意外和你等的人谁先到来。
最可怕的是因为怕失去而放弃拥有的权利。
我们都会遇到很多人，会告别很多人，会继续往前走，也许还会爱上那么几个人，弄丢那么几个人。
关键在于，谁愿意为你停下脚步？对于生命中每一个这样的人，一千一万个感激。
有一些人、一些事是不需要理由的：比如天空的颜色；比如连你自己都不知道为什么会喜欢上的那个人；比如昨天擦肩而过的人变成了你今天的知己。
梦想这东西，最美妙的在于你可以制造它，重温它。
看一本书，听一首歌，去一个地方，梦想就能重新发芽，那个在你体内扎根的与生俱来的梦想。
母线铜排载流量计算方法估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 760 50×6 617 650 797 84060×6 731 770 940 990 60×8 858 900 1101 1160 60×10 960 1010 1230 1295 80×6 930 1010 1195 1300 80×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620。
母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用铝
排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。
矩形铜母线载流量：40℃时铜排载流量=排宽（b）×厚度系数（τ）母排厚度（h） 4mm 5mm 6mm 8mm 10mm 12mm 厚度系数（τ） 12 13 14 16 18 20 双层铜排[40℃]=（1.56-1.58）×单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2×单层铜排[40℃]4层铜排[40℃]= 2.5×单层铜排[40℃]铜排[40℃]= 0.85×铜排[25℃]铝排[40℃]= 铜排[40℃]/1.3例如:求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。
注：此计算方法并不是精确计算，属于一种快速的近似计算。

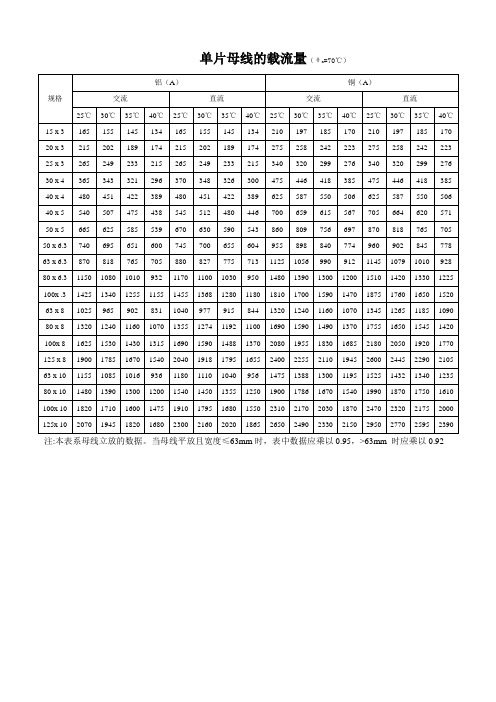

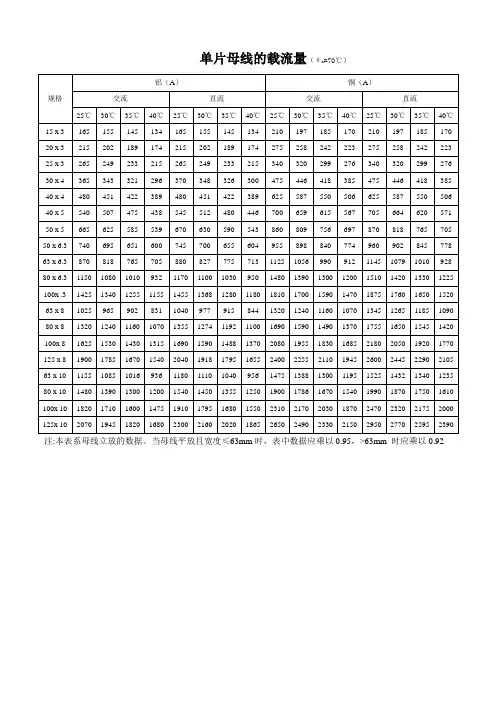

常用母排载流量表1母线尺寸 宽X厚(mm)单片铝母排载流量（A） 单片铜母排载流量（A） 交 流 直 流 交 流 直 流25℃ 30℃ 35℃40℃ 25℃ 30℃35℃40℃25℃30℃35℃40℃ 25℃ 30℃35℃40℃15 x 3 165 155 145 134 165 155145134210197185170 210 197 185170 20 x 3 215 202 189 174 215 202189174275258242223 275 258 242223 25 x 3 265 249 233 215 265 249233215340320299276 340 320 299276 30 x 4 365 343 321 296 370 348326300475446418385 475 446 418385 40 x 4 480 451 422 389 480 451422389625587550506 625 587 550506 40 x 5 540 507 475 438 545 512480446700659615567 705 664 620571 50 x 5 665 625 585 539 670 630590543860809756697 870 818 765705 50 x 6 740 695 651 600 745 700655604955898840774 960 902 845778 60 x 6 870 818 765 705 880 82777571311251056990912 1145 10791010928 60 x 8 1025 965 902 831 1040 9779158441320124011601070 1345 126511851090 60 x 10 1155 1085 1016936 1180 111010409561475138813001195 1525 143213401235 80 x 6 1150 1080 1010932 1170 110010309501480139013001200 1510 142013301225 80 x 8 1320 1240 11601070 1355 1274119211001690159014901370 1755 165015451420 80 x 10 1480 1390 13001200 1540 1450135512501900178616701540 1990 187017501610 100 x 6 1425 1340 12551155 1455 1368128011801810170015901470 1875 176016501520 100 x 8 1625 1530 14301315 1690 1590148813702080195518301685 2180 205019201770 100 x 10 1820 1710 16001475 1910 1795168015502310217020301870 2470 232021752000 120 x 8 1900 1785 16701540 2040 1918179516552400225521101945 2600 244522902105 120 x 10 2070 1950 18201680 2300 2160202018652650249023302150 2950 277025952390常用母排载流量表2母线尺寸 宽X厚(mm)2片铝母排载流量（A） 2片铜母排载流量（A） 交 流 直 流 交 流 直 流25℃ 30℃ 35℃40℃ 25℃ 30℃35℃40℃25℃30℃35℃40℃ 25℃ 30℃35℃40℃60 x 6 1300 1270 11841096 1560 1463136312621710163015261413 1965 187217451616 60 x 8 1681 1581 14731364 1831 1731161314942130203218941754 2420 233821792013 60 x 10 1986 1891 17621632 2085 1985185017132495240922452078 2664 256423902212 80 x 6 1620 1534 14291323 2033 1933180216682075198518501713 2560 247423062135 80 x 8 2010 1919 17891656 2350 2258210419482565246522972127 3010 291227142513 80 x 10 2350 2268 21131957 2673 2573239822213017291727182517 3400 330330782850 100 x 8 2340 2249 20961940 2871 2771258223912979287926832484 3680 358533413093 100 x 10 2751 2672 25082322 3250 3152293827203480339731662931 4155 407037933511 120 x 10 3200 3011 28062598 3850 3670342031664054385835953329 4916 470543854060母线尺寸 宽X厚(mm)3片铝母排载流量（A） 3片铜母排载流量（A） 交 流 直 流 交 流 直 流25℃ 30℃ 35℃40℃ 25℃ 30℃35℃40℃25℃30℃35℃40℃ 25℃ 30℃35℃40℃60 x 6 1718 1618 15081396 1910 1825170115752190210819641819 2450 234721882026 60 x 8 2170 2051 19121770 2312 2192204318922758262524672265 3020 284226482452 60 x 10 2580 2493 23242151 2710 2559238522083378310528942679 3530 332130962866 80 x 6 2112 1976 18411705 2490 2315215719972700255923852208 3200 303028242614 80 x 8 2630 2465 22972127 2890 2799260924153300317129552736 3877 362333763126 80 x 10 3100 2917 27182517 3423 3237301727933978375434993240 4322 418739023613 100 x 8 3034 2870 26752476 4620 3406317429393880369834463191 4670 441341133808 100 x 10 3612 3434 32012964 4280 3914364833784557437540783776 5234 506747224372 120 x 10 4100 3858 35953329 4750 4573426239464990489345604222 6180 588154815075注1：表1，表2中的值为矩形母排竖直放置时的承载电流。
