常用母排载流量表

母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。

2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。

（目前，如果采用铝
排，则暂时先和工程总监确认。

）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。

三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。

2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。

母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。

2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。

（目前，如果采用铝
排，则暂时先和工程总监确认。

）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。

三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。

2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。

母线载流量一览表(终)
母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流 = 铜排宽度*（铜排厚度+8~8.5）
双排承载电流 = (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流 = 2*铜排宽度*（铜排厚度+8~8.5） --------------基本不采用
四排承载电流 = 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用
2、零(N)、地母线排计算：
零(N)、地母线排 = 相母线截面的一半 (但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃） = 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。

2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。

（目前，如果采用
铝排，则暂时先和工程总监确认。

）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。

三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。

2、铜排质量 = 铜排宽度*铜排厚度*0.0089
3、铝排质量 = 铝排宽度*铝排厚度*0.0028。

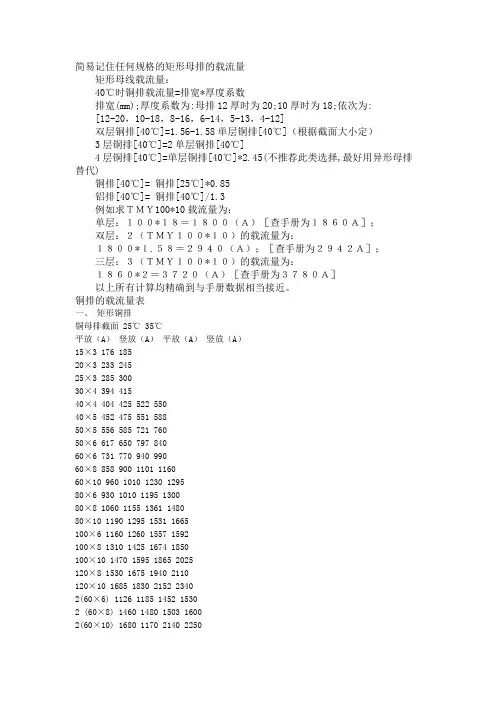

简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A） 50 63 80 100 125 160 200 250 300 400 500 60。

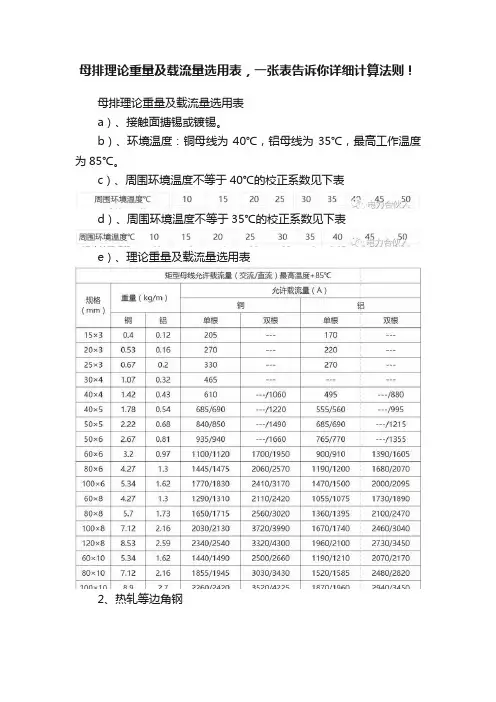

母排理论重量及载流量选用表，一张表告诉你详细计算法则！母排理论重量及载流量选用表a）、接触面搪锡或镀锡。

b）、环境温度：铜母线为40℃，铝母线为35℃，最高工作温度为85℃。

c）、周围环境温度不等于40℃的校正系数见下表d）、周围环境温度不等于35℃的校正系数见下表e）、理论重量及载流量选用表2、热轧等边角钢3、热轧普通槽钢4、热轧钢板5、根据负荷选用绝缘母线截面6、以空气作为绝缘介质柜内各相导体间与对地净距（cm）注：海拔高度超过1000m时1、2项应按每升高1000m增大10%进行修正；3～6项值应分别增加1或2项值的修正值。

7、高原型开关内一次元件的带电距离8、工频耐压水平注：上表各值为在海拔高度为1000m处（即在加工厂家内）的工频耐压试验值。

计算公式质量=密度*体积，体积=底面积*高（铜排长），质量=铜的密度(8.9)*体积，铜排的价值= 质量*市场单价（约70000元/吨）。

S（截面积）=A（宽）* B（高） V（体积） =S * C（长度） D （重量） =V * d（比重）比重表铜 8.9 铁 7.85 铝 2.73铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C相为“红”色，N 相为“淡蓝”色，PE母线为“黄绿”双色。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。
