国标铜排载流量表
电气工程
估算法:
单条铜母排载流量=宽度(mm)某厚度系数
双母排载流量=宽度(mm)某厚度系数某1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽某厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]某2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]=铜排[25℃]某0.85铝排[40℃]=铜排[40℃]/1.3例如求TMY100某10载流量为：
单层：100某18８=1800(A)[查手册为1860A]；
双层：2(TMY100某10)的载流量为：1860某1.58=2940(A)；[查手册为2942A]；三层：3(TMY100某10)的载流量为：1860某2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
电气工程
常用铜排的尺寸及载流量表一、矩形铜排
电气工程
二、铜导线载流量(35℃)
三、抽屉柜抽屉导线选用标准。

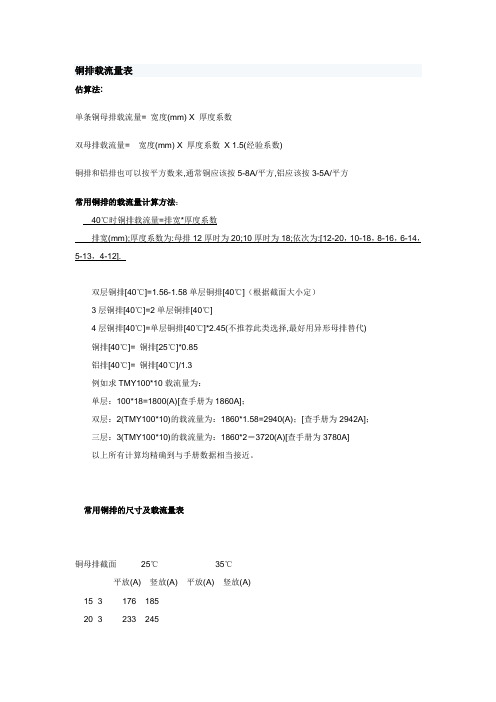

国标铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3233 24525×3 285 30030×4 394 41540×4404 425 522 55040×5 452 475 551 58850×5556 585 721 76050×6617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 600。

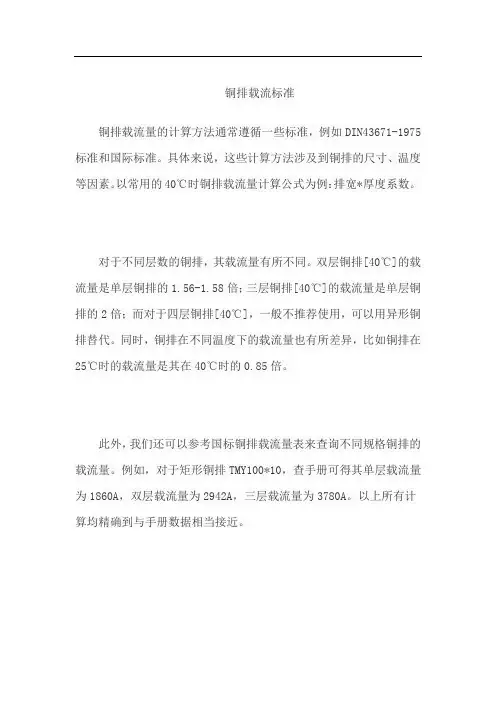

铜排载流标准
铜排载流量的计算方法通常遵循一些标准，例如DIN43671-1975标准和国际标准。
具体来说，这些计算方法涉及到铜排的尺寸、温度等因素。
以常用的40℃时铜排载流量计算公式为例：排宽*厚度系数。
对于不同层数的铜排，其载流量有所不同。
双层铜排[40℃]的载流量是单层铜排的1.56-1.58倍；三层铜排[40℃]的载流量是单层铜排的2倍；而对于四层铜排[40℃]，一般不推荐使用，可以用异形铜排替代。
同时，铜排在不同温度下的载流量也有所差异，比如铜排在25℃时的载流量是其在40℃时的0.85倍。
此外，我们还可以参考国标铜排载流量表来查询不同规格铜排的载流量。
例如，对于矩形铜排TMY100*10，查手册可得其单层载流量为1860A，双层载流量为2942A，三层载流量为3780A。
以上所有计算均精确到与手册数据相当接近。
铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 1160 60×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20.5;10厚时为18.5;依次为:[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5][注]：根据lyq137********的建议和进一步核算，将原厚度系数20,18,16,14,12分别加0.5，更加接近。
铜排载流量，铜排截面积公式
【1】铜排的载流量表一、矩形铜排
【2】铜排载流量计算法矩形母线载流量：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。
二、铜导线载流量(35℃)。
铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量 =排宽 *厚度系数排宽 (mm); 厚度系数为 :母排 12 厚时为 20;10 厚时为 18;依次为 :[12-20 ，10-18 ，8-16 ，6-14 ，5-13 ，4-12] .双层铜排 [40 ℃]=1.56-1.58 单层铜排 [40 ℃]（根据截面大小定）3 层铜排 [40℃]=2 单层铜排 [40℃]4层铜排 [40℃]=单层铜排 [40 ℃]*2.45( 不推荐此类选择 ,最好用异形母排替代 ) )铜排 [40 ℃]= 铜排 [25℃ ]*0.85铝排 [40 ℃]= 铜排 [40℃ ]/1.3例如求ＴＭＹ 100*10 载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００ *１０）的载流量为：１８００ *１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０ *２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。
铜排的载流量表一、矩形铜排铜母排截面25℃ 35℃平放（ A）竖放（ A）平放（ A）竖放（ A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×101190129515311665100×61160126015571592100×81310142516741850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60 ×6) 1126 1185 1452 15302 (60 ×8) 1460 1480 1503 16002(60 ×10) 1680 1170 2140 22502(80 ×6) 1320 1433 1705 18552(80 ×8) 1651 1795 2117 25152(80 ×10) 1950 2120 2575 27352(100 ×6) 1564 1700 2000 21702(100 ×8) 1930 2100 2470 26902(100 ×10) 2320 2500 2935 31852(120 ×8) 2140 2330 2750 29952(120 ×10) 2615 2840 3330 3620二、铜导线载流量 (35 ℃)截面（ mm2） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（ A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（ mm2） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 60。

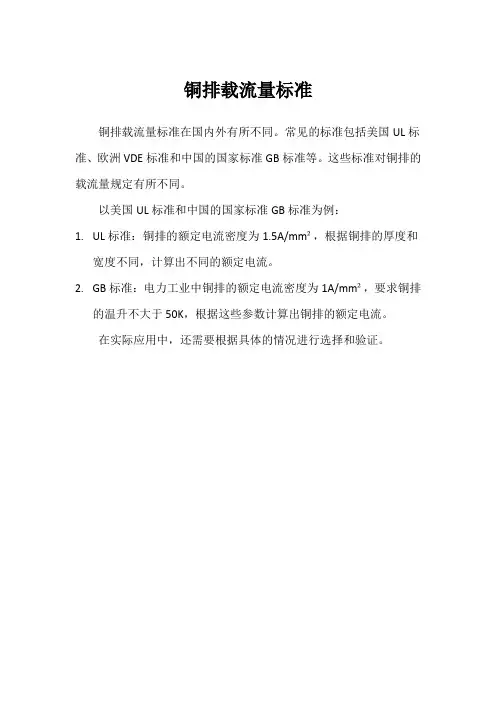

铜排载流量标准
铜排载流量标准在国内外有所不同。
常见的标准包括美国UL标准、欧洲VDE标准和中国的国家标准GB标准等。
这些标准对铜排的载流量规定有所不同。
以美国UL标准和中国的国家标准GB标准为例：
1.UL标准：铜排的额定电流密度为1.5A/mm²，根据铜排的厚度和
宽度不同，计算出不同的额定电流。
2.GB标准：电力工业中铜排的额定电流密度为1A/mm²，要求铜排
的温升不大于50K，根据这些参数计算出铜排的额定电流。
在实际应用中，还需要根据具体的情况进行选择和验证。
铜排载流量国家标准铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 1160 60×10 960 1010 1230 1295 80×6 930 1010 1195 1300 80×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620 0|评论2011-6-8 08:08 jsyzhyx|二级铜排截面积公式，铜排载流量【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*188=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

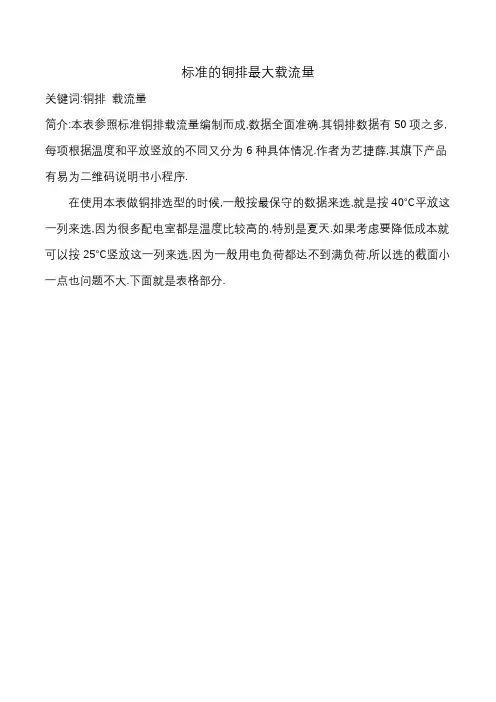

标准的铜排最大载流量关键词:铜排载流量简介:本表参照标准铜排载流量编制而成,数据全面准确.其铜排数据有50项之多,每项根据温度和平放竖放的不同又分为6种具体情况.作者为艺捷薛,其旗下产品有易为二维码说明书小程序.在使用本表做铜排选型的时候,一般按最保守的数据来选,就是按40℃平放这一列来选,因为很多配电室都是温度比较高的,特别是夏天.如果考虑要降低成本就可以按25℃竖放这一列来选,因为一般用电负荷都达不到满负荷,所以选的截面小一点也问题不大.下面就是表格部分.序号规格铜排(最大容许持续电流;A) 单价(元/米) 25℃35℃40℃平放竖放平放竖放平放竖放1 15*3 200 210 176 185 162 1712 20*3 261 275 233 245 214 2253 25*3 323 340 285 300 271 2864 30*3 366 385 322 339 296 3125 30*4 451 475 394 415 366 3856 40*4 593 625 522 550 484 5107 40*5 665 700 584 615 551 5808 40*6 765 805 673 708 619 6529 40*8 912 960 803 845 739 77810 40*10 1064 1120 936 986 862 90711 50*5 816 860 721 760 669 70512 50*6 906 955 797 840 735 77513 50*8 1078 1135 949 999 873 91914 50*10 1254 1320 1104 1162 1016 106915 60*6 1069 1125 940 990 873 92016 60*8 1251 1320 1101 1160 1016 107017 60*10 1395 1475 1230 1295 1133 119518 80*6 1360 1480 1195 1300 1110 120519 80*8 1553 1690 1361 1480 1260 137020 80*10 1747 1900 1531 1665 1417 154021 100*6 1665 1810 1557 1592 1356 147522 100*8 1911 2080 1674 1820 1546 168523 100*10 2121 2310 1885 2025 1720 187024 120*8 2210 2400 1940 2110 1800 195525 120*10 2435 2650 2151 2340 1996 217026 125*10 2438 2650 2145 2332 1975 214727 2*60*6 1650 1740 1452 1630 1340 141028 2*60*8 2050 2160 1803 1900 1660 176029 2*60*10 2430 2560 2140 2250 1985 209030 2*80*6 1940 2110 1705 1855 1580 170031 2*80*8 2410 2620 2117 2515 1900 217032 2*80*10 2850 3100 2575 2736 2345 255033 2*100*6 2270 2470 2000 2170 1850 201534 2*100*8 2810 3060 2470 2690 2290 249035 2*100*10 3320 3610 2935 3185 2735 297036 2*120*8 3130 3400 2750 2995 2550 277037 2*120*10 3770 4100 3330 3620 3000 336038 3*60*6 2060 2240 1810 1970 1670 187539 3*60*8 2565 2790 2255 2450 2080 226040 3*60*10 3135 3300 2750 2900 2560 269041 3*80*6 2500 2720 2200 2390 2040 221542 3*80*8 3100 3370 2730 2970 2530 275043 3*80*10 3670 3990 3230 3510 2990 325044 3*100*6 2920 3170 2565 2790 2370 258045 3*100*8 3610 3930 3180 3460 2945 320046 3*100*10 4280 4650 3757 4060 3450 375047 3*120*8 3995 4340 3515 3820 3260 364048 3*120*10 4780 5200 4230 4600 3920 420049 4*100*10 4875 5300 4290 4670 4000 435050 4*120*10 5430 5900 4770 5190 4450 4840。
圆角圆边全圆边省略B Q 软态硬态R Y其中含银TM -TH11M 0.08-0.15TH12M 0.16-0.25r 0.5a 0.81.21.63.2r 0.25a r 0.5a 计算时，20℃时铜和铜合金母线的参数如下g/cm 3℃-1℃-1234.45234.45=1/0.00393-20℃-1242.47电阻的温度系数，是指当温度每升高一度时，电阻增大的百分数。
例如，铂的温度系数是0.00374/℃。
它是一个百分数。
在20℃时，一个1000欧的铂电阻，当温度升高到21℃时，它的电阻将变为1003.74欧。
实际上，在电工书上给出的是“电阻率温度系数”，因为我们知道，一段电阻线的电阻由四个因素决定：1、电阻线的长度；2、电阻线的横截面积；3、材料；4、温度。
前三个因素是自身因素，第四个因素是外界因素。
电阻率温度系数就是这第四个因素的作用大小。
实验证明，绝大多数金属材料的电阻率温度系数都约等于千分之4左右，少数金属材料的电阻率温度系数极小，就成为制造精密电阻的选材，例如：康铜、锰铜等。
242.47=1/0.00381-200.017094017=1/58.5ρ75 Ω·mm 2/m 0.020*******.021*******.0170940170.020780962TMY 、THMY 0.0172410.01777ρ20 Ω·mm 2/m TMR 、THMR TMY 、THMY 0.003930.00381电阻温度系数(20℃时)a ×b-0.214a20.0000178.89密度线膨胀系数a截面a ×b-0.0684a 225＜a a截面TMR 、THMR a ×b-0.858r 2全圆边a截面圆边二类银铜合金母线化学成分%铜加银不小于99.9099.90a ≤2.82.8＜a ≤4.754.75＜a ≤12.5圆角GB/T 5585.1-2005 电工用铜、铝及其合金母线第1部分：铜和铜合金母线按截面形状分按状态分12.5＜a ≤2599.90型号名称铜母线一类银铜合金母线化学成分名称单位计算按允许温升计铜排厚δmm 6铜排宽h mm 80宽厚比h/δ13.33333额定频率f Hz 50工作温度下R 100Ω0.004578100m 长导体在工作温度下的直流电阻工作温度℃9070℃电阻率Ω·mm 2/m0.021974(f/R 100)^0.5104.5088集肤效应kf(查图) 1.054按保定变压器手册P367载流量IA 29001565.481976热损耗功率P=kf*I^2*R W 40578.9711825综合传热系数k12.5100m 有效散热面积S=2*(h+δ)*100*10^(-3)m 217.2温升τ=P/S/k K188.739455环境温度35根据《高低压电器速查速算手册》-方大千等编允许温度θ12025303540455090 1.13 1.09 1.04 1.000.950.900.8580 1.15 1.11 1.05 1.000.940.880.8270 1.20 1.13 1.07 1.000.930.850.7665 1.22 1.15 1.08 1.000.910.820.7160 1.26 1.18 1.10 1.000.890.770.63501.41 1.29 1.15 1.000.820.580.00排厚mm 排宽mm 面积mm 2周长mm 推算θ2=35表θ2=35推算θ2=40推算θ2=45表θ2=35推算θ2=45表θ2=35推算θ2=4531545361851851711563206046241242223204325755629830027525143012068415420384350440160885455505044604502001086766255704602401288067456805402009061761557052155025011076275570564456030013090890084076758040017011991109101262012052363336306630180725234844426402409268363257765030011284384078071266036013210029909278461530129319701664680480172132113001222111618601571239020196100600212163915901517138521701833279023578604801361174116010879921900160524602079880640176154314901428130323001943297025108100800216191118301768161426902273346029248120960256227921102109192529902527382032281060600140133213001233112522501901290024501080800180174416701614147427302307351029661010010002202156203019951822318026874090345610120120026025672330237621693610305145803870单片载流量AK=((θ1-θ2)/(θ1-35))^0.5环境温度θ2二片三片铜排截流量按θ1=70(表数据摘自新编电工实用手册)铜排尺寸。
铜排载流量计算铜排载流量计算简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。
铜排的载流量表一、矩形铜排铜母排截面 25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm2） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm2） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 630考虑变压器过载情况，铜排至少选用30X4（允许401A电流）的才能满足，但是要考虑在铜排上穿孔减少横截面积，建议用40X4（允许512A电流）的铜排。
铜排标准载流量Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】有铜排(90度角和圆角)以及铜导线的标准截流量手册(表)1.铜排(90度角和圆角)的标准截流量手册2.铜导线的标准截流量手册截面积公式，摘要：【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形载流量：40℃时...【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*铝排[40℃]= 铜排[40℃]/例如求ＴＭＹ100*10载流量为：单层：１００*１0 =1860A ［查手册为１８６０Ａ]双层：2【100*10】的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。
【2】铜排的载流量表一、矩形铜排规格环境温度25℃环境温度35℃平放(A)竖放(A)平放(A)竖放(A)15×317618520×323324525×328530030×439441540×4404425522550 40×5452475551588 50×5556585721760 50×6617650797840 60×6731770940990 60×885890011011160 60×10960101012301295 80×6930101011951300 80×81060115513611480 80×101190129515311665 100×61160126015571592 100×81310142516741850 100×101470159518652025120×81530167519402110120×1016851830215223402(60×6)11261185145215302 (60×8)14601480150316002(60×10)16801170214022502(80×6)13201433170518552(80×8)16511795211725152(80×10)19502120257527352(100×6)15641700200021702(100×8)19302100247026902(100×10)23202500293531852(120×8)21402330275029952(120×10)2615284033303620二、铜导线载流量(35℃)截面(mm2)14610162535507095载流量(A)10131723304585110136170216263三、导线选用标准截面（mm2） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 60导体载流量的计算口诀1. 用途：各种导线的载流量,利用口诀再配合一些简单的,便可直接算出。
矩形母排载流量计算法1、40°时铜排载流量 =排宽 * 厚度系数： E (排厚： D)序号排厚 D㎜厚度系数 E1 12 ㎜20.52 10 ㎜18.53 8 ㎜16.54 6 ㎜14.55 5 ㎜13.56 4 ㎜12.5此表是依据的建讲和进一步核算 ,将原厚度系数分别加了 0.5,更为靠近。
例:当厚度为 10 排宽度为 100 的铜母排载流量为 100*18.5=1850A2、双层铜排【 40°】=1.56～1.58 倍的单层铜排（对应同样的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【 40°】 =2 倍的单层铜排（对应同样的矩形排和温度）；4、四层铜排【 40°】=2.45 倍的单层铜排（对应同样的矩形排和温度）不介绍此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排 =【25°】时的铜排的 0.85【40°】时的铜排 =【40°】时的铝排的 1.3三、变压器 KVA 容量输出电流计算公式为:I(A)=K V A 值/(√3*0.4 )0.69284母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。
铜排载流量表
铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。
电工铜排具有电阻率低、可折弯度大等优点。
下图为快速计算口诀
铜排载流量计算方法
单排载流量：40℃铜排载流量=排宽×厚度系数
厚度系数：12---20.5, 10---18.5，8---16.5，6---14.5，
5---13.5，4---12.5
双层铜排载流量：（1.56~1.58）倍的单层铜排载流量
三层铜排载流量：2倍单层铜排载流量
家庭电路设计，一般是：进户线6-10 mm2，照明1.5 mm2，插座2.5 mm2，空调4 mm2专线。
仅供参考，需结合实际！。
有铜排(90度角和圆角)以及铜导线的标准截流量手册(表)1。
铜排（90度角和圆角)的标准截流量手册?2.铜导线的标准截流量手册?铜排截面积公式，铜排载流量摘要：【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量: 40℃时...【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量:40℃时铜排载流量=排宽＊厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:［12-20,10-18，8-16，6-14，5-13，4—12]双层铜排[40℃]=1。
56-1。
58单层铜排［40℃］（根据截面大小定）3层铜排［40℃]=2单层铜排［40℃］4层铜排[40℃］=单层铜排［40℃］*2.45（不推荐此类选择,最好用异形母排替代) )铜排［40℃］= 铜排[25℃]*0.85铝排［40℃］= 铜排［40℃]/1。
3例如求ＴＭＹ100＊10载流量为：单层：１００*１0 =1860A ［查手册为１８６０Ａ]双层：2【100＊10】的载流量为: １８００*１.５８＝２９４０（Ａ)；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为:１８６０＊２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。
【2】铜排的载流量表一、矩形铜排规格环境温度25℃环境温度35℃平放(A）竖放(A) 平放（A）竖放（A）15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425 522 55040×5452 475 551 58850×5556 585 721 76050×6617 650 797 84060×6731 770 940 99060×8858 900 1101 116060×10960 1010 1230 129580×6930 1010 1195 130080×81060 1155 1361 148080×101190 1295 1531 1665100×61160 1260 1557 1592100×81310 1425 1674 1850100×101470 1595 1865 2025120×81530 1675 1940 2110120×101685 1830 2152 23402（60×6）1126 1185 1452 15302 （60×8)1460 1480 1503 16002（60×10)1680 1170 2140 22502(80×6）1320 1433 1705 18552(80×8）1651 1795 2117 25152（80×10） 1950 2120 2575 27352(100×6)1564 1700 2000 21702（100×8)1930 2100 2470 26902(100×10） 2320 2500 2935 31852(120×8）2140 2330 2750 29952（120×10）2615 2840 3330 3620二、铜导线载流量(35℃）截面(mm2） 1 1。
有铜排(90度角和圆角)以及铜导线的标准截流量手册(表)1.铜排(90度角和圆角)的标准截流量手册?2.铜导线的标准截流量手册?铜排截面积公式，铜排载流量摘要：【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时...【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１0 =1860A ［查手册为１８６０Ａ]双层：2【100*10】的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。
【2】铜排的载流量表一、矩形铜排规格环境温度25℃环境温度35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425 522 55040×5452 475 551 58850×5556 585 721 76050×6617 650 797 84060×6731 770 940 99060×8858 900 1101 116060×10960 1010 1230 129580×6930 1010 1195 130080×81060 1155 1361 148080×101190 1295 1531 1665100×61160 1260 1557 1592100×81310 1425 1674 1850100×101470 1595 1865 2025120×81530 1675 1940 2110120×101685 1830 2152 23402(60×6)1126 1185 1452 15302 (60×8)1460 1480 1503 16002(60×10)1680 1170 2140 22502(80×6)1320 1433 1705 18552(80×8)1651 1795 2117 25152(80×10)1950 2120 2575 27352(100×6)1564 1700 2000 21702(100×8)1930 2100 2470 26902(100×10)2320 2500 2935 31852(120×8)2140 2330 2750 29952(120×10)2615 2840 3330 3620二、铜导线载流量(35℃)截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量(A) 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 60导体载流量的计算口诀1. 用途：各种导线的载流量,利用口诀再配合一些简单的心算,便可直接算出。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
2. 计算口诀：10五，100上二。
25，35，四三界。
70，95，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。
为此,应当先熟悉导线截面,(平方毫米)的排列1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。
① 这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。
口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。
把口诀的截面与倍数关系排列起来便如下:..10 16-25 35-50 70-95 120....五倍四倍三倍两倍半二倍现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。
“100 上二”(读百上二),是指截面100 以上,载流量都是截面数的二倍。
截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。
而截面70、95 则为2.5 倍。
从上面的排列,可以看出:除10以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。
下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:【例1】 6 平方毫米的,按10 下五,算得载流量为30 安。
【例2】150 平方毫米的,按100 上二,算得载流量为300 安。
【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175安。
从上面的排列还可以看出,倍数随截面的增大而减小。
在倍数转变的交界处,误差稍大些。
比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。
但实际不到四倍(按手册为97 安)。
而35 则相反,按口诀是三倍,即105 安,实际是117 安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍〈最大可达20安以上),不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12 安。
② 从这以下,口诀便是对条件改变的处理。
本句:穿管温度八九折,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25 度,应按①计算后,再打九折。
(乘0.9)。
关于环境温度,按规定是指夏天最热月的平均最高温度。
实际上,温度是变动的,一般情况下,它影响导体载流并不很大。
因此,只对某些高温车间或较热地区超过25 度较多时,才考虑打折扣。
还有一种情况是两种条件都改变(穿管又温度较高)。
则按①计算后打八折,再打九折。
或者简单地一次打七折计算(即0.8 × 0.9=0.72,约0.7)。
这也可以说是穿管温度,八九折的意思。
例如:(铝芯绝缘线)10 平方毫米的,穿管(八折)40 安(10 × 5 × 0.8 ＝ 40) 高温(九折)45 安(10 × 5 × 0.9=45 安)。
穿管又高温(七折)35 安(1O × 5 × 0.7=35)95平方毫米的,穿管(八折)190安(95×2.5×0.8＝190)高温(九折),214 安(95 × 2.5 × 0.9=213.8)穿管又高温(七折)。
166 安(95 × 2.5 × 0.7 ＝ 166.3)③ 对于裸铝线的载流量,口诀指出,裸线加一半,即按①中计算后再加一半(乘l.5)。
这是指同样截面的铝芯绝缘线与铝裸线比较,载流量可加大一半。
【例1】 16 平方毫米的裸铝线,96 安(16 × 4 × 1.5 ＝ 96)高温,86 安（16 × 4 × 1.5 × 0.9=86.4)【例2】 35 平方毫米裸铝线,150 安(35 × 3 × 1.5=157.5)【例3】120 平方毫米裸铝线，360 安（120 × 2 × 1.5 ＝ 360）④ 对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】 35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）【例二】 16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 × 2 × 0.8)。
