电阻 变阻器(含答案)

变阻器习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（）A. a、c或b、dB. a、c或a、dC. a与b D. c与d2. 在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（）A. 通过电路的电流最小B. 变阻器两端电压最小C. 变阻器电阻发热最大D. 电源两端的电压最小3. 如图所示，是滑动变阻器接入电路情况示意图，当滑片向右滑动时，变阻器接入电路的电阻变大的是（）A. B. C.D.4. 将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向C端滑动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A. A和 BB. B和 CC. A和C D. C和D5. 滑动变阻器实现变阻是利用了改变接入电路中电阻线的（）A. 电压B. 电流C. 长度D. 材料6. 由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端二、填空题(本大题共13小题，共26.0分)7. 如图所示的电阻箱的示数是______ Ω．8. 如图所示，一个铭牌标有“50Ω1.5A”的滑动变阻器，表明此滑动变阻器的变化范围是______ Ω，“1.5A”表示______ ．为保护电路中的无件应将其______ 联接入电路，正确接法是把______ 、______ 、______ 、______ 接线柱接入电路中．9. 滑动变阻器的原理是______ ．10. 小瑞家音箱的音量旋钮无法调节音量了，爱动手的他检查电路后发现是音量电位器坏了，于是他从电子市场上买来了一个同样型号的电位器（如图所示），这种电位器是通过改变接入电路中电阻体的______来改变电路中的电阻的；小瑞同学焊接时，将A、B两接线柱将入电路中，则当顺时针旋转音量旋钮时，音箱发出声音的音量将______ （选填“变大”、“变小”或不变）．11. 如图所示的变阻器叫______ ，此时连入电路的电阻是______ Ω．12. 如图所示的电阻箱接入电路的电阻是______ Ω．13. 如图所示，电阻箱的示数是______Ω．14. 滑动变阻器是靠改变接入电路中电阻丝的______ 来改变电阻，从而改变电路中电流，一个滑动变阻器上标有“30Ω，2A”的字样，其中“2A”表示______ ．15. 电阻是导体对电流的______ 作用，在图1中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻______ （选填“大”、“小”）；如图2是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值______ （选填“变大”、“不变”或“变小”）16. 在如图所示的电路中，变阻器连入电路的电阻线是______ 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将______ ，电表示数随之______ ．（后两空均选填“变大”、“不变”或“变小”）17. 在物理学中，用______ 来表示导体对电流的阻碍作用的大小，滑动变阻器是靠改变接入电路中的电阻丝的______ 来改变电阻的．18. 电阻是导体对电流的______ ，滑动变阻器的原理是改变电阻丝______ 来改变接入电路的电阻．19. 如图所示的电路，闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值______ ，电流表示数______ ，电压表示数______ （三空均选题“变大”、“变小”或“不变”）．三、实验探究题(本大题共1小题，共6.0分)20. 亲爱的同学：你会使用下面的实验仪器吗？（1）如图1所示电表的量程是______ ，接入电路前指针如图所示是因为______ ；如果接入电路中开关闭合后指针如图1所示是因为______ ；（2）如图2所示变阻器是靠改变接入电路中______ 来改变电路中的电阻，从而改变电路中的______ ，滑动变阻器上标有“50Ω2A”的字样，其中50Ω表示的意思是______ ．变阻器习题（含答案）【答案】1. B2. A3. C4. B5. C6. B7. 258. 0～50；允许通过的最大电流是1.5A；串；AC；AD；BC；BD9. 改变电阻丝长度来改变接入电路的电阻10. 长度；变小11. 电阻箱；740812. 178313. 948114. 长度；允许通过的最大电流是2A15. 阻碍；大；变大16. Pb；变大；变小17. 电阻；长度18. 阻碍作用；长度19. 变大；不变；不变20. 0～5A；电流表指针没有调零；电流表“正负”接线柱接反了；电阻丝的长度；电流；滑动变阻器的最大阻值为50Ω【解析】1.解：A、滑动变阻器a、c两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小；滑动变阻器b、d两个接线柱接到M、N之间，滑动变阻器的右半段接入电路，滑片右移，滑动变阻器连入电路的电阻减小，电路电流增大．不符合题意．B、滑动变阻器a、c或a、d两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小．符合题意．C、滑动变阻器a与b两个接线柱接到M、N之间，滑动变阻器全部接入电路，滑片右移，滑动变阻器连入电路的电阻不变，电路电流不变．不符合题意．D、滑动变阻器c与d两个接线柱接到M、N之间，滑动变阻器被短路，滑动变阻器不能改变电路中的电流．不符合题意．故选B．要使电流表的示数减小，就必须使滑片P向右滑动时变阻器的电阻增大，一定选择a接线柱，据滑动变阻器“一上一下”接法，可知应将a、c或a、d接入M、N．滑动变阻器接入电路时，一定要选择一上一下接线柱，并且滑动变阻器连入电路的部分，取决于连入电路的下面接线柱．2.解：A、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，故A正确；B、根据串联电路分压特点可知，电阻越大分的电压越大，故变阻器两端电压达到最大，故B错误；C、根据焦耳定律可知，通电时间和电阻一定时，电流越小产生的热量越小，故C错误；D、电源两端电压不变，故D错误．故选A在实验中，滑动变阻器串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．本题考查了滑动变阻器的使用，关键是知道滑动变阻器是串联在电路中使用．3.解：若使滑片P向右移动时，变阻器接入电路的电阻变大，下端应接左下接线柱，而上端可以选择左右接线柱的任意一个，故C选项均符合题意．故选C．滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左移动时滑动变阻器接入电路的阻值减小，就要使电阻丝接入电路的长度变短，由此入手分析．滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个．4.解：A、当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，不符合题意；B、当B和C接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变长，即接入电路的电阻变大，符合题意；C、当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变短，即接入电路的电阻变小，不符合题意；D、当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，不符合题意．故选B．滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的，根据滑动变阻器一上一下的原则以及滑片移动时电阻的变化情况进行判断．本题考查滑动变阻器的正确使用，要知道其阻的大小判断关键看下面的接线柱是哪一个，属于基础题．5.解：滑动变阻器是通过改变接入电流部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度．故选C．滑动变阻器的原理：改变连入电路中的电阻线的长度来改变电阻的大小，再根据电阻是阻碍电路中电流大小的原因进行分析．牢记滑动变阻器的工作原理，掌握变阻器在电路中的作用．6.解：由图可知，P1接了左上右下，P2接入了左上左下；则当滑片P1在最左端，P2在最右端时，两滑动变阻器的接入电阻均为最大，则两滑动变阻器串联后的总电阻最大．故选B．串联电路的总电阻等于各用电器电阻之和，因为滑动变阻器是靠改变连入电路中的电阻丝长度来改变电阻的，则可知当两滑动变阻器的导线全部接入时总电阻最大；则由接线的方式可知两滑片的位置．本题考查了滑动变阻器的接法．当滑动变阻器的电阻线全连入电路时，连入电阻最大．7.解：电阻箱的示数，R=0×1000Ω+0×100Ω+2×10Ω+5×1Ω=25Ω．故答案为：25．按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．8.解：“50Ω、1.5A”表示，滑动变阻器的变化范围是 0～50Ω，1.5A表示允许通过的最大电流是1.5A；要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器串联在电路中，滑动变阻器的接法是四个接线柱，必须一上一下，故正确的接法是：AC、AD、BC、BD．故答案为：0～50；允许通过的最大电流是1.5A；串；AC、AD、BC、BD．（1）滑动变阻器铭牌上标有“50Ω 1.2A”的字样，表示滑动变阻器的电阻变化范围以及允许通过的最大电流；（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的，使用时应串联在电路中；滑动变阻器有四个接线柱，接入电路时，选择上面一个接线柱和下面一个接线柱，都接上面接线柱滑动变阻器被短路，都接下面接线柱相当于定值电阻，滑动变阻器的滑片不起作用．本题考查了滑动变阻器的原理以及使用，属于基本的识记性内容，比较简单．9.解：滑动变阻器之所以能变阻，靠的是改变连入电路中电阻丝的长度来变阻的，长度变长，电阻变大；长度变小，电阻变小．故答案为：改变电阻丝长度来改变接入电路的电阻．根据滑动变阻器的原理进行解答．本题考查的是滑动变阻器的工作原理，不光要记住，还要理解．10.解：（1）电位器实际上是一个滑动变阻器，它是通过滑片的移动来改变了连入电路中电阻丝长度的．（2）由电路图可知，将A、B两接线柱将入电路中，当顺时针旋转音量旋钮时，电位器接入电路的电阻丝变长，接入电路的阻值变大，电路电流变小，音箱发出声音的音量将变小．故答案为：长度；变小．电位器实际上就是滑动变阻器，它通过改变接入电路中电阻丝的长度来改变电阻大小；根据图示判断滑片移动时，接入电路的电阻丝长度如何变化，进一步判断音箱的音量如何变化．本题考查了电位器的原理、电位器的调节，是一道基础题，分析图示电位器、判断出滑片移动时，电路电阻如何变化，进一步得出电路中电流的变化，从而得出音箱声音大小的变化．11.解：如图变阻器为电阻箱，连入电路的电阻：R=7×1000Ω+4×100Ω+0×10Ω+8×1Ω=7408Ω故答案为：电阻箱，7408．图示变阻器是电阻箱，电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值．会读电阻箱的示数（用“△”所对的数字乘以下面的倍数，然后把他们相加），生活中水表的读数与之类似．12.解：由图可知，电阻箱接入电路的阻值为R=1×1000Ω+7×100Ω+8×10Ω+3×1Ω=1783Ω．故答案为：1783．电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加．本题考查了电阻箱的读数方法：把对应的数字乘以倍数，然后相加即可．13.解：电阻箱的示数：R=9×1000Ω+4×100Ω+8×10Ω+1×1Ω=9481Ω．故答案为：9481．用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．14.解：（1）滑动变阻器是通过改变接入电路电阻丝的长度，来改变电路中电阻的大小，从而起到改变电流的目的．（2）“30Ω，2A”，其中“30Ω”的含义是滑动变阻器的最大阻值是30Ω．“2A”的含义是滑动变阻器允许通过的最大电流是2A．故答案为：长度；允许通过的最大电流是2A．（1）滑动变阻器工作原理：移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流．（2）滑动变阻器铭牌上标有电流值和电阻值，电流值表示滑动变阻器允许通过的最大电流，电阻值表示滑动变阻器的最大电阻值．掌握滑动变阻器工作原理、接线柱接法、接入电路的方式、铭牌参数含义、在电路中的作用等．15.解：（1）导体对电流的阻碍作用称为电阻；（2）A、B是两根横截面积相同的铜线，即导体A和B的材料和横截面积相同、长度不同，由图可知A的长度大于B的长度，所以A的电阻比B的电阻大．（3）若只将b、c接入电路，滑片右边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的长度变长，电阻变大．故答案为：阻碍；大；变大；（1）导体对电流的阻碍作用称为电阻；（2）导体的电阻大小与导体的长度、横截面积和材料有关；材料和横截面积相同的导体，长度越大，电阻越大；（3）若只将b、c接入电路，滑片右边的电阻丝接入电路，根据滑片的移动方向判断电阻的变化．此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握16.解：由图示可知，变阻器连入电路的电阻线是Pb部分，油箱内汽油的液面下降时，滑片向上移动，滑动变阻器连入电路的阻值变大，蓄电池电压不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流减小，电流表示数变小．故答案为：Pb；变大；变小．根据汽油液面的变化判断滑动变阻器接入电路的阻值如何变化，应用欧姆定律判断电路电流如何变化，然后判断电流表示数如何变化．本题的关键是滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流．17.解：在物理学中，用电阻来表示导体对电流的阻碍作用的大小；根据滑动变阻器的原理可知，滑动变阻器是通过改变电阻丝接入电路的长度来改变电阻的，因为电源电压不变，由欧姆定律可知，从而改变电路中的电流．故答案为：电阻；长度．电阻是表示导体对电流的阻碍作用的物理量；滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．本题考查了电阻的概念和滑动变阻器的原理，属于基本的识记性内容，比较简单解答不难．18.解：在物理学中，用电阻表示导体对电流的阻碍作用．滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的．故答案为：阻碍作用，长度．根据电阻的定义和滑动变阻器的原理填空．本题考查了电阻的定义和滑动变阻器的原理，属于识记内容，比较简单．19.解：（1）由电路图知：电阻R1与R2并联，电压表测电阻R1两端即电源电压，电流表测流过电阻R1的电流；（2）由电路图知：闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值变大；由于电源电压，所以电阻R1两端电压U不变，电阻R1阻值不变，由I1=知电流I1不变，电流表示数不变．故答案为：变大；不变；不变．（1）根据电路图分析电路结构，明确各用电器的连接方式；（2）根据滑动变阻器滑片的移动方向判断电路电阻如何变化，然后根据并联电路特点、欧姆定律解题．本题是一道电路动态分析题，分析清楚电路结构、灵活应用欧姆定律、并联电路特点是解题的关键．20.解：（1）如图1所示电表，上面有符号“A”，说明是电流表，则它的量程是0～5A；接入电路前指针如图所示，是因为电流表指针没有调零；如果接入电路中开关闭合后指针如图1所示，是因为电流表“正负”接线柱接反了；（2）如图2所示变阻器是靠改变接入电路中电阻丝的长度来改变电路中的电阻，从而改变电路中的电流；滑动变阻器上的50Ω表示的意思是滑动变阻器的最大阻值为50Ω．故答案为：（1）0～5A；电流表指针没有调零；电流表“正负”接线柱接反；（2）电阻丝的长度；电流；滑动变阻器的最大阻值是50Ω．（1）根据电表的符号及刻度值可确定其量程；根据指针的位置判断出现这一现象的原因；知道电流表在接入电路时，必须使电流正进负出；（2）了解滑动变阻器的原理及在电路中的调节作用，根据对变阻器铭牌的认识解释50Ω的意思．本题主要考查了电流表和滑动变阻器的认识与使用，本题中的电流表与我们常用电流表不完全相同，要学会辨识．属基本仪器的使用，是我们应该熟练掌握的．。

2021-2022学年人教版物理九年级进阶训练第十六章第4节变阻器一、单选题1．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向右滑动时，连入电路的电阻值变大的图是（）A．B．C．D．2．如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（）A．将A、B两个接线柱分别接入电路B．将A、C两个接线柱分别接入电路C．将B、C两个接线柱分别接入电路D．以上连接方法都正确3．如图是连接完毕的调整小灯泡亮度的实验电路中滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）4．如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快5．图甲为某可调节亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列正确的是（）A.电位器与灯泡并联B. 电位器是通过改变接人电路中电阻丝的长度来改变灯泡亮度的C.若只将a、c接入电路，顺时针转动旋钮灯泡变亮D.若只将b、c接人电路，顺时针转动旋钮灯泡变暗6．使用滑动变阻器，可以实现电路中的多种变化。

如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（）A．变小B．变大C．不变D．无法判断7．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。

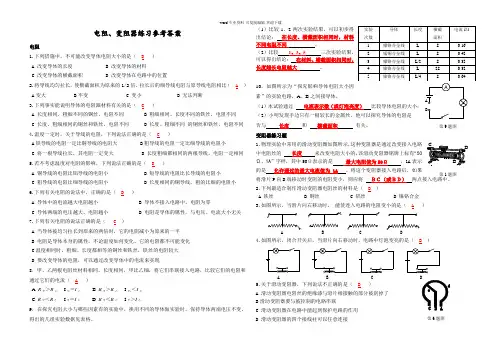

电阻、变阻器练习参考答案电阻1.下列措施中，不可能改变导体电阻大小的是（D）A 改变导体的长度B 改变导体的材料C 改变导体的横截面积D 改变导体在电路中的位置2.将导线均匀拉长，使横截面积为原来的1/2倍，拉长后的细导线电阻与原导线电阻相比（A）A变大 B不变 C 变小 D 无法判断3.下列事实能说明导体的电阻跟材料有关的是（C）A 长度相同、粗细不同的铜丝，电阻不同B 粗细相同、长度不同的铁丝，电阻不同C 长度、粗细相同的铜丝和铁丝，电阻不同D 长度、粗细不同的铜丝和铁丝，电阻不同4.温度一定时，关于导线的电阻，下列说法正确的是（C）A铁导线的电阻一定比铜导线的电阻大 B粗导线的电阻一定比细导线的电阻小C 将一根导线拉长，其电阻一定变大D 长度粗细都相同的两根导线，电阻一定相同5.若不考虑温度对电阻的影响，下列说法正确的是（D）A 铜导线的电阻比铝导线的电阻小B 短导线的电阻比长导线的电阻小C 粗导线的电阻比细导线的电阻小D 长度相同的铜导线，粗的比细的电阻小6.下列有关电阻的说法中，正确的是（D）A 导体中的电流越大电阻越小B 导体不接入电路中，电阻为零C 导体两端的电压越大，电阻越小D 电阻是导体的属性，与电压、电流大小无关7.下列有关电阻的说法正确的是（C）A 当导体被均匀拉长到原来的两倍时，它的电阻减小为原来的一半B 电阻是导体本身的属性，不论温度如何变化，它的电阻都不可能变化C温度相同时，粗细、长度都相等的铜丝和铁丝，铁丝的电阻较大D 要改变导体的电阻，可以通过改变导体中的电流来实现8．甲、乙两根电阻丝材料相同，长度相同，甲比乙细，将它们串联接入电路，比较它们的电阻和通过它们的电流（A）A. R甲＞R乙I甲＝I乙B. R甲＞R乙I甲,＜I乙C .R甲＜R乙I甲＝I乙D .R甲＜R乙I甲＞I乙9．在探究电阻大小与哪些因素有的实验中，换用不同的导体做实验时，保持导体两端电压不变，得出的几组实验数据见表格。

电阻和变阻器1．下列物理量中，以科学家的名字欧姆作为单位的物理量是（）A．电压 B．电流 C．电阻 D．电功2．电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小（）A．只跟导体的材料有关B．只跟导体的长度有关C．只跟导体的横截面积有关D．跟导体的材料、长度、横截面积均有关3．把一段导体均匀拉长后，它的电阻将（）A．变大 B．不变 C．变小 D．无法确定4．关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关5．下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关6．关于导体的电阻，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与电流、电压大小无关D．导体两端电压为零时，导体的电阻也为零7．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大8．一根长1m导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻（）A．大于R B．等于R C．小于R D．无法判断其变化9．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（）A．电线的温度引起电阻偏大B．电线的材料引起电阻偏大C．电线的长度引起电阻偏大D．电线的横截面积引起电阻偏大10．关于电阻的大小，下列说法正确的是（）A．电阻的大小只跟导体的长度有关B．电阻的大小只跟导体的温度有关C．常温下，长度越长的导体，电阻越大D．常温下，材料和长度相同的导体，横截面积越小，电阻越大11．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路12．下列所举的实验仪器中，能直接测量电阻的实验仪器是（）A．电流表B．电压表C．多用电表 D．电能表13．小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系14．下列关于导体电阻的说法，正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定大C．导体电阻与导体材料、长度、横截面积等因素有关D．导体电阻由其两端电压和通过的电流来决定15．在同样环境下，比较两根粗细相同、长度不同的铜导线电阻大小，下列说法中正确的是（）A．长的大B．一样大C．长的小D．无法确定16．下列教材中的探究实验，不需要控制电流一定的是（）A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系C．探究电功与电压的关系D．探究电磁铁磁性强弱与线圈匝数的关系17．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A ．B ．C ．D ．18．电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联19．导体的电阻是导体的一种性质，它的大小由材料、、决定的．20．如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的有关．再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的有关．21．有R1和R2两电阻，已知R1＞R2，通过不同种连接方法得出a，b，c，d 四个不同的阻值（不包括电路短路），且a＞b＞c＞d，则R1=，R2=，（均填“a”、“b”、“c”或“d”）22．为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，R0为定值电阻．（1）在本实验中电阻R0的作用是；（2）小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化．小明的观点是否正确，理由是；（3）闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次电流值，实由此可以得出：铅笔芯的电阻随温度的升高而．23．在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：甲：导体的电阻与导体的长度有关．乙：导体的电阻与导体的材料有关．丙：导体的电阻与导体的横截面积有关．（1）实验中应通过比较 的大小，来比较电阻丝电阻的大小，达到验证猜想的目的．（2）若要验证乙同学的猜想，则应该选用 两根电阻丝（填编号）进行对比实验．（3）选用b 、c 两根电阻丝进行对比实验，是为了验证 同学的猜想．24．某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，）实验中，通过比较电路中 的大小，判断导体电阻的大小；（2）为探究导体电阻与导体材料的关系，应控制 和 相同，材料不同的导体进行实验；（3）选取导体 （填导体代号）对比可知：导体电阻大小与导体横截面积有关．25．小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：A ．导体的材料B ．导体的长度C ．导体的横截面积为验证上述猜想，小芳用图甲的器材进行实验，其中①、②、③是镍洛合金丝，④是锰铜丝（1）连接电路时，开关应处于 状态，在M 、N 之间分别接上不同的导体，闭合开关后通过观察 来比较导体电阻的大小．（2）为验证猜想B ，应选用编号为 两根金属丝分别接入电路进行实验 （3）分别将①、③两金属丝接入图中M 、N 两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体电阻跟 有关（4）小芳同学想进一步测出②的电阻大小，把②接在M 、N 的同时并联上电压表测出其两端的电压为1V ，电流表的示数如图乙所示，此读数为 A ，则②的电阻为 Ω26．如图是小军做“探究影响导体电阻大小的因素”实验所采用的电路，是四根合金丝，用一个电压表分别测出它们两端的电压，得到一次实验部分数据如表所示．）四根金属丝串联在电路中，它们两端的电压之比等于它们的 之比；为探究电阻大小与横截面积的关系，应比较合金丝a 和 两端的电压；合金丝d 两端的电压如图乙所示，示数为 V ．（2）在得到上表数据的过程中， （选填“能”或“不能”） 改变滑动变阻器滑片的位置；为得到更可靠的实验结论，应多次实验，每次测量合金丝两端电压之前，需进行一项实验操作是 ．（3）关于导体电阻与长度的关系，小军还进行了理论探究：某金属丝电阻为R ，长度为L ，若把n 根这样的电阻丝串联在电路中，则总长度为nL ，总电阻为 ，从而得到导体电阻与长度的关系；依此关系，上表中b 合金丝两端的电压应该为 V ． 27．学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5V ）各一个，三根完全相同的合金丝，导线若干．【实验过程】电路如图1所示，将合金丝以不同方式分别接入电路A 、B 之间，回答下列问题：（1）图2是一根合金丝接入电路时电流表的读数，请将其填入表格中． （2）导体电阻的大小跟材料、长度和横截面积的关系．A ．电阻的大小与长度的关系是： ；B ．电阻的大小与横截面积的关系是： ． （3）进行多次测量的目的是 ．（4）此实验也可得出电流与电阻的关系是 ．【拓展】用上述合金材料制成长1m 、横截面积1mm 2的电阻丝的阻值为1Ω．而实验中所用合金丝的横截面积为0.5mm 2，则一根合金丝的电阻为 Ω，长度为 m ．28．学习了电流、电压和电阻知识后，同学拉发现电流与水管中的水流相似、电压与水压差相似．李明和同学们提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似，所以影响导体电阻大小的因素，他们提出了以下猜想： 猜想一：（类比管道长短）导体电阻的大小可能与导体的长度有关； 猜想二：（类比管道粗细）导体电阻的大小可能与导体的横截面积有关． 于是他们从实验室老师那儿借来了某合金材料制成的各种长度和横截面积的电阻丝，并设计了如图所示的电路．（1）连接电路时，开关S 应处于 状态（选填“断开”或“闭合”）．闭合开关前滑动变阻器的滑片P 应置于 （选填“a ”或“b ”）位置．（2）闭合开关后，他们发现电流表无示数，但电压表示数接近电源电压，你判断他们的电路出现的故障可能是 ．比较表中数据，要验证他们的猜想一，可选哪三组数据做比较？ ；比较表中数据，要验证他们的猜想二，可选哪三组数据做比较？ ； （4）本实验采用的研究方法是 ；（5）实验结束后，细心的同学发现还有一个影响电阻的因素没有研究，这个因素是 ．参考答案与试题解析一、选择题（共18小题）1．（2013•南平）下列物理量中，以科学家的名字欧姆作为单位的物理量是（）A．电压 B．电流 C．电阻 D．电功【解答】解：电压、电流、电功的单位分别是伏特、安培、焦耳，故A、B、D不符合题意；电阻的单位是欧姆，C符合题意．故选C．2．（2014•柳州）电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小（）A．只跟导体的材料有关B．只跟导体的长度有关C．只跟导体的横截面积有关D．跟导体的材料、长度、横截面积均有关【解答】解：因为影响电阻大小的因素是导体的材料、长度、横截面积和温度；在不考虑温度影响的情况下，它的大小与导体的材料、长度、横截面积有关．故选D．3．（2013•梧州）把一段导体均匀拉长后，它的电阻将（）A．变大 B．不变 C．变小 D．无法确定【解答】解：在导体材料和横截面积一定时，导体越长，电阻越大；材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．故选A4．（2013•凉山州）关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关【解答】解：A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．故选：D．5．（2015•益阳）下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关【解答】解：（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱；故A错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．故选D．6．（2014•西藏）关于导体的电阻，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与电流、电压大小无关D．导体两端电压为零时，导体的电阻也为零【解答】解：电阻是导体对电流的阻碍作用，是导体本身的一种特性．其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．故选C．7．（2015•北京）通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大【解答】解：A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD 错误．故选A．8．（2015•株洲）一根长1m导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻（）A．大于RB．等于RC．小于RD．因条件不足，无法判断其变化【解答】解：导线的电阻为R，剪去一半，剩余一半导线的长度为0.5m，则电阻为；再拉长到1m 后，横截面积变为，长度变为2倍，所以电阻为×4=2R；所以它的电阻大于R．故选：A．9．（2015•枣庄）为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（）A．电线的温度引起电阻偏大B．电线的材料引起电阻偏大C．电线的长度引起电阻偏大D．电线的横截面积引起电阻偏大【解答】解：当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为电线的横截面积小引起电阻偏大．故选D．10．（2015•来宾）关于电阻的大小，下列说法正确的是（）A．电阻的大小只跟导体的长度有关B．电阻的大小只跟导体的温度有关C．常温下，长度越长的导体，电阻越大D．常温下，材料和长度相同的导体，横截面积越小，电阻越大【解答】解：A、影响导体电阻的因素有：导体的长度、导体的横截面积、导体的材料以及温度，故A错误；B、影响导体电阻的因素有：导体的长度、导体的横截面积、导体的材料以及温度，故B错误；C、影响导体电阻的因素有：导体的长度、导体的横截面积、导体的材料以及温度，所以导体长的电阻不一定大，故C错误；D、常温下，材料和长度相同的导体，横截面积越小，电阻越大，故D正确．故选D．11．（2015•莆田）要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路【解答】解：AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误．故选C．12．（2015•内江）下列所举的实验仪器中，能直接测量电阻的实验仪器是（）A．电流表B．电压表C．多用电表 D．电能表【解答】解：A、电流表是用于测量电流的；B、电压表是用于测量电压的；C、多用电表可以测量电流、电压或电阻；D、电能表是用于测量电能的；故选C．13．（2015•茂名）小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系【解答】解：A、实验时，通过改变连入电阻丝长度，此时横截面积和材料不变，可以探究导体电阻与长度的关系，不符合题意；B、实验时，可以将电阻丝对折起来使用，改变连入电阻丝横截面积，控制长度和材料不变，可以探究导体电阻与横截面积的关系，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、实验时，取一根电阻丝，控制长度、材料和横截面积不变，改变温度，探究导体电阻与温度的关系，不符合题意；故选C14．（2015•百色）下列关于导体电阻的说法，正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定大C．导体电阻与导体材料、长度、横截面积等因素有关D．导体电阻由其两端电压和通过的电流来决定【解答】解：ABC、导体的电阻是导体的一种性质，导体的电阻由导体的长度、横截面积和材料决定；故AB错误，C正确；D、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻与导体两端电压和电流无关；故D错误．故选C．15．（2015•梧州）在同样环境下，比较两根粗细相同、长度不同的铜导线电阻大小，下列说法中正确的是（）A．长的大B．一样大C．长的小D．无法确定【解答】解：在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在横截面积和材料相同时，长的铜丝电阻大．故选：A．16．（2015•镇江）下列教材中的探究实验，不需要控制电流一定的是（）A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系C．探究电功与电压的关系D．探究电磁铁磁性强弱与线圈匝数的关系【解答】解：A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A正确；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B错误；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C 错误；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D错误．故选A．17．（2014•娄底）电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A ．B ．C ．D ．【解答】解：A、B选项中的电路图，光敏电阻R x与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻R x 的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻R x两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻R x并联；所以A选项符合要求；C、D选项中，玻璃与电源并联，它两端的电压不变，不符合题干的要求．故选A．18．（2014•南京）电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联【解答】解：电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．二、填空题（共3小题）19．（2015•黑龙江）导体的电阻是导体的一种性质，它的大小由材料、长度、横截面积决定的．【解答】解：电阻是导体的一种性质；导体的电阻大小与它的材料、长度和横截面积有关．故答案为：长度；横截面积．20．（2015•聊城）如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的长度有关．再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的横截面积有关．【解答】解：探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明1的电阻小于2的电阻，故说明导体的电阻跟导体的长度有关．再换将3接入该电路时，即此时2、3的长度相同，但横截面积不同，电流表示数为I3，且I3＞I2，说明3的电阻小于2的电阻，说明导体的电阻跟导体的横截面积有关；故答案为：长度；横截面积；21．（2013•盘锦）有R1和R2两电阻，已知R1＞R2，通过不同种连接方法得出a，b，c，d四个不同的阻值（不包括电路短路），且a＞b＞c＞d，则R1= b，R2=c，（均填“a”、“b”、“c”或“d”）【解答】解：两电阻串联，总电阻等于各电阻之和，大于任意一个；两电阻并联，总电阻的倒数等于各电阻倒数之和，小于任意一个；又因为R1＞R2故有R串＞R1＞R2＞R并，即R1=b，R2=c；故答案为：b；c．三、解答题（共9小题）22．（2015•义乌市）为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，R0为定值电阻．（1）在本实验中电阻R0的作用是保护电路；（2）小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化．小明的观点是否正确，理由是不正确．因为电路中电源电压及定值电阻R0不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大．所以能够完成实验．；（3）闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次电流值，实由此可以得出：铅笔芯的电阻随温度的升高而减小．【解答】解：（1）由图可知，铅笔芯与定值电阻R0串联，当温度改变时，在铅笔芯电阻变小，根据欧姆定律可知，电路中的电流越来越大，应该在电路中串联一个定值电阻，这样就可以防止电路中的电流过大而烧坏仪表，即起到保护电路的作用；（2）不正确．电路中电源电压及定值电阻R0不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大．所以能够完成实验．（3）由题可知：R铅=﹣R0，随着酒精灯给铅笔芯加热，其温度升高，由表格可知：电路中电流增大，所以铅笔芯电阻减小．即铅笔芯的电阻随温度的升高而减小．。

电阻变阻器（提高）【学习目标】1.了解电阻是导体本身的一种属性，电阻的大小和材料、长度、横截面积以及温度有关；2.知道电阻的单位和单位换算；3.会用控制变量法探究电阻大小的决定因素；4.了解滑动变阻器的构造、在电路中的符号，理解变阻器的工作原理；5.正确使用滑动变阻器改变电路中的电流。

【要点梳理】要点一：电阻1.定义：电阻表示导体对电流阻碍作用的大小。

2.物理意义：导体对电流阻碍作用的大小。

3.符号：R 电路图中的符号：4.单位：欧姆，简称欧，符号是Ω。

常用单位：千欧、兆欧。

单位换算：1MΩ=1000KΩ，1K Ω=1000Ω。

要点诠释：1．导体虽然能够导电，但是对电流有一定的阻碍作用，电阻越大对电流的阻碍作用越大。

电阻是导体本身的一种性质。

2.了解一些电阻值：手电筒的小灯泡—－灯丝的电阻为几欧到十几欧。

日常用的白炽灯—－灯丝的电阻为几百欧到几千欧。

实验室用的1m长的铜导线—－电阻约百分之几欧。

电流表的内阻为零点几欧。

电压表的内阻为几千欧左右。

3.半导电性能介于导体和绝缘体之间，常常称作半导体。

温度、光照、杂质等外界因素对半导体的导电性能有很大的影响。

4.某些物质在很低的温度时，电阻就变成了0，这就是超导现象。

如果把超导现象应用于实际，会给人类带来很大的好处。

要点二：影响电阻大小的因素1.实验过程：（1）电阻大小是否跟导线的长度有关：选用粗细相同、长度不同的两根镍铬合金丝，分别将它们接入电路（如下图所示）中，观察电流表的示数。

比较流过长短不同的镍铬合金丝电流的大小。

（2）电阻的大小是否跟导线的粗细有关：选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流的示数。

比较流过粗细不同的镍铬合金丝电流的大小。

（3）电阻的大小是否跟导线的材料有关：选用长度、横截面积相同，材料不同的镍铬合金丝和铜丝，分别将它们接入电路中。

观察电流表的示数，比较流过材料不同的镍铬合金丝和铜丝的电流的大小。

人教版九年级物理同步教辅之知・讲・练第十六章《电压和电阻》知・讲・练16.4《变阻器》课时知・讲・练【知识点梳理】1. 滑动变阻器的实物图、结构示意图、电路图符号：2. 滑动变阻器的构造：电阻丝、金属杆、滑片、绝缘陶瓷芯、支架、四个接线柱。

3.滑动变阻器入电路的方法有6种，正确的接法有4种：“一上一下”，金属杆接一个，电阻丝接一个。

错误接入电路的有2种，分别是：“同上”或“同下”即同时接金属杆上或都接电阻丝上。

4.滑动变阻器的原理是：通过改变接入电路中电阻丝的长度，从而改变接入电路的电阻。

滑动变阻器的作用是：通过改变接入电路中的电阻从而改变电路中的电流。

5.变阻器的铭牌“50Ω1.5A”的含义：该变阻器的最大阻值是50Ω，允许通过的最大电流为1.5A。

6.为保护电路，实际使用变阻器时，闭合开关前，要把滑动变阻器调到阻值最大端。

7.生活中家用电器音量调节、可调量度的台灯、可调温度的电热毯、电饭锅等通常叫做电位器实质就是变阻器。

8.电阻箱能够显示接入电路中电阻的大小，读数方法指示的数字乘以对应的倍数。

9.滑动变阻器和电阻箱的优缺点：变阻器滑动变阻器电阻箱优点可以连续改变接入电路中电阻的大小可以直接读出接入电路中电阻大小缺点除了最大值和最小值（0Ω）外，不能直接读出电阻大小跳跃式改变接入电路中电阻大小【典型例题选讲】【例题一】滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。

当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。

【答案】长度电流小【详解】[1]在导体的材料、横截面积不变的条件下，导体的电阻大小与导体的长度有关,长度越长，电阻越大。

滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。

[2]电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。

电阻(电阻·变阻器)一、大体概念1.电阻：表示导体对电流阻碍作用。

导体电阻越大，表示导体对电流的阻碍作用越大。

(1)符号：电阻用字母R表示，符号是。

(2)单位：国际单位是欧姆(Ω)，简称欧；其他单位还有千欧(kΩ)、兆欧(MΩ)。

1 kΩ=103Ω，1 MΩ=106Ω。

(3)影响电阻大小因素实验探讨：利用控制变量法去研究每一个因素对电阻大小的影响。

如下图a，b，c，是三根用同一种材料但粗细(横截面积)不同，a，c粗细相同而长短不同；导线d与导线c的长短、粗细都相同，但材料不同。

有实验可知：导体电阻大小与导体的横截面积、长度、材料有关。

其他条件相同时，导体的横截面积越大，电阻越小；其他条件相同时，导体的长度越大，电阻越大。

电阻是导体本身的一种性质。

小问题：家庭用电元件中各部位导电能力都一样吗？2.导体与绝缘体：(1)导体：有大量可以移动的自由电荷。

(2)绝缘体：有很少量可以移动的自由电荷。

(3)导体和绝缘体在必然条件下可以转化。

提出问题：这些元件是通过什么原理来工作的呢？3.变阻器：（1）原理：通过改变接入电路中电阻丝的长度来改变电阻，从而改变电流。

（2）符号：。

滑动变阻器滑动变阻器结构简图（3）连接方式：如图，滑动变阻器A、B、C、D4个接线柱，接AC和接AD是一种方式，接BC和BD是一种方式。

滑动变阻器需要串联在电路上，利用前应将滑片放在阻值最大处。

接AC＝接AD接BC＝接BD（4）变阻器铭牌上标有最大阻值和允许通过的最大电流。

二、例题精讲【例1】★导体的电阻是导体本身的．它的大小决定于导体的、和，还与有关．【测试题】(2021•大连)下列各因素，不属于决定导体电阻大小的因素是()A．导体的长度B．导体的横截面积C．导体的材料D．导体两头的电压电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积、温度有关．与导体两头的电压、通过导体的电流和导体的功率无关．故选D．【例2】★★由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是() A．R1＜R2=R3，I1=I2=I3B．R1=R2＞R3，I1=I2＞I3C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I3【测试题】(2021•东城区)甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是() A．R甲=R乙=R丙B．R甲＜R乙＜R丙C．R甲＞R乙＞R丙D．R甲＞R丙＞R乙因为甲、乙、丙三根电阻丝的材料相同，由于甲、乙的粗细相同，但甲较长，因此甲的电阻大于乙的电阻；又因为乙、丙的长度相同，但丙较粗，而横截面积越小，电阻越大，因此乙的电阻大于丙的电阻；故：R甲＞R乙＞R丙．故选C．【例3】★(2021•大连)温度一按时，关于导线的电阻，下列说法正确的是()A．铁导线的电阻必然比铜导线的电阻大B．粗导线的电阻必然比细导线的电阻小C．将一根导线拉长，其电阻必然变大D．长短、粗细都相同的两根导线，电阻必然相同【测试题】(2021•永州)当温度一按时，比较两根铝导线电阻的大小，下列说法正确的是()A．较粗的导线电阻大B．若它们粗细相同，则较长的导线电阻大C．较细的导线电阻大D．若它们长度相同，则较粗的导线电阻大电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C 都不正确；在温度、横截面积和材料相同，长的铝导线电阻大，故B正确；在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误．故选B．【例4】★★长度相等的两根铝导线，若甲的横截面积为20mm2，乙的横截面积是30mm2，则() A．甲的电阻大B．甲、乙的电阻相等 C．乙的电阻大D．无法判断【测试题】一根较粗的铜线被均匀地拉伸为原长的两倍，它的电阻将会()A．变小B．变大C．不变D．无法肯定若将铜线均匀拉长，其材料不变，但铜线的长度变长，横截面积减小，所以铜线得电阻变大．故选B．【例5】★★将电阻为1欧姆的均匀铜棒拉成半径为原来的13的铜线，则这时铜线的电阻为()A．3ΩB．81ΩC．9ΩD．18Ω【测试题】将一根粗细均匀的铝导线从中点处对折后利用，则此时铝导线电阻大小将变成原来的() A．2倍B．1/2 C．1倍D．1/4将铝导线沿中点对折后，导体的材料和温度都没有转变，但导体的长度变成原来的一半，按照电阻与长度的关系可知阻值变成原来定的一半；长度变成原来一半的同时，横截面积变成原来的二倍，按照导体电阻与横截面积的关系可知，电阻又变成一半．所以，此刻的电阻是原来的14．故选D．【例6】★★(2021•天津)如图为滑动变阻器连入电路的示用意，当滑片P向右滑动时，连入电路的电阻变大的是()A．B．C．D．考点：滑动变阻器的使用．解答：(1)滑动变阻器都接上面的接线柱，滑动变阻器被短路．滑动变阻器都接下面接线柱，滑动变阻器相当于定值电阻；(2)选择上面一个接线柱，下面选择一个接线柱．滑动变阻器接入的部分取决于下面的接线柱；(3)当滑片P向右滑动时，连入电路的电阻变大，电阻变长，应该接入左半段．下面的接线柱一定接左接线柱，上面的接线柱任意接入．根据以上分析可得向右滑动电阻变大，需要接入下面的左接线柱，故C、D符合题意。

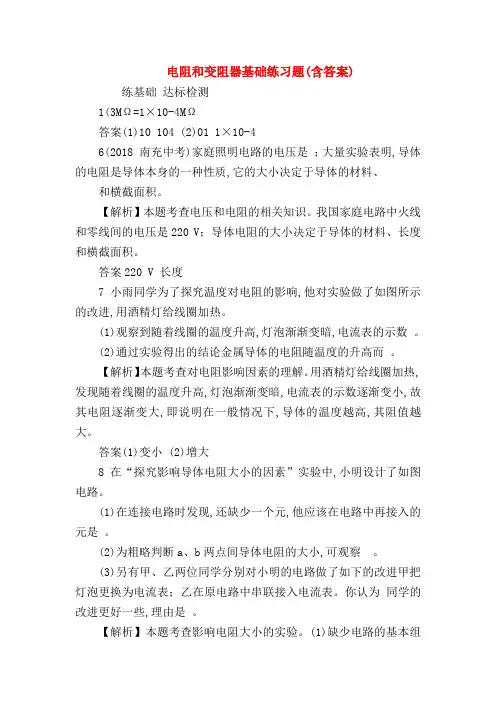

电阻和变阻器基础练习题(含答案)
练基础达标检测
1(3MΩ=1×10-4MΩ
答案(1)10 104 (2)01 1×10-4
6(2018 南充中考)家庭照明电路的电压是；大量实验表明,导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、和横截面积。

【解析】本题考查电压和电阻的相关知识。

我国家庭电路中火线和零线间的电压是220 V；导体电阻的大小决定于导体的材料、长度和横截面积。

答案220 V 长度
7小雨同学为了探究温度对电阻的影响,他对实验做了如图所示的改进,用酒精灯给线圈加热。

(1)观察到随着线圈的温度升高,灯泡渐渐变暗,电流表的示数。

(2)通过实验得出的结论金属导体的电阻随温度的升高而。

【解析】本题考查对电阻影响因素的理解。

用酒精灯给线圈加热,发现随着线圈的温度升高,灯泡渐渐变暗,电流表的示数逐渐变小,故其电阻逐渐变大,即说明在一般情况下,导体的温度越高,其阻值越大。

答案(1)变小 (2)增大
8在“探究影响导体电阻大小的因素”实验中,小明设计了如图电路。

(1)在连接电路时发现,还缺少一个元,他应该在电路中再接入的元是。

(2)为粗略判断a、b两点间导体电阻的大小,可观察。

(3)另有甲、乙两位同学分别对小明的电路做了如下的改进甲把灯泡更换为电流表；乙在原电路中串联接入电流表。

你认为同学的改进更好一些,理由是。

【解析】本题考查影响电阻大小的实验。

(1)缺少电路的基本组。

变阻器习题（含答案）一、单选题(本大题共6小题，共12.0分)1.）、2.小小大小3. 如图所示，是滑动变阻器接入电路情况示意图，当滑片向右滑动时，变阻器接入电路的电阻变大的是（）A. B.C.D.4. 将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片和度6.滑片P1、P2的位置应同时满足（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端二、填空题(本大题共13小题，共26.0分)8.、10.是通过改变接入电路中电阻体的 ______ 来改变电路中的电阻的；小瑞同学焊接时，将A、B两接线柱将入电路中，则当顺时针旋转音量旋钮时，音箱发出声音的音量将______ （选填“变大”、“变小”或不变）．11. 如图所示的变阻器叫 ______ ，此时连入电路的电阻是______ Ω．12. 如图所示的电阻箱接入电路的电阻是______ Ω．13. 如图所示，电阻箱的示数是______ Ω．14. 滑动变阻器是靠改变接入电路中电阻丝的 ______ 来改变电阻，从而改变．15.216.______ ．（后两空均选填“变大”、“不变”或“变小”）17. 在物理学中，用 ______ 来表示导体对电流的阻碍作用的大小，滑动变阻器是靠改变接入电路中的电阻丝的 ______ 来改变电阻的．18. 电阻是导体对电流的 ______ ，滑动变阻器的原理是改变电阻丝 ______来改变接入电路的电阻．19. 如图所示的电路，闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值 ______ ，电流表示数 ______ ，电压表示数 ______ （三空均选题“变大”、“变小”或“不变”）．20.（1（21. B2. A3. C4. B5. C6. B7. 258. 0～50；允许通过的最大电流是1.5A；串；AC；AD；BC；BD9. 改变电阻丝长度来改变接入电路的电阻10. 长度；变小11. 电阻箱；740812. 178313. 948114. 长度；允许通过的最大电流是2A20.解：Ad两个接线柱接到M、N之间，滑动变阻器的右半段接入电路，滑片右移，滑动变阻器连入电路的电阻减小，电路电流增大．不符合题意．B、滑动变阻器a、c或a、d两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小．符合题意．C、滑动变阻器a与b两个接线柱接到M、N之间，滑动变阻器全部接入电路，滑片右移，滑动变阻器连入电路的电阻不变，电路电流不变．不符合题意．D、滑动变阻器c与d两个接线柱接到M、N之间，滑动变阻器被短路，滑动变阻器不能改变电路中的电流．不符合题意．故选B．要使电流表的示数减小，就必须使滑片P向右滑动时变阻器的电阻增大，一定选择a 接线柱，据滑动变阻器“一上一下”接法，可知应将a、c或a、d接入M、N．滑动变阻器接入电路时，一定要选择一上一下接线柱，并且滑动变阻器连入电路的解：ABC C错本题考查了滑动变阻器的使用，关键是知道滑动变阻器是串联在电路中使用．3.解：若使滑片P向右移动时，变阻器接入电路的电阻变大，下端应接左下接线柱，而上端可以选择左右接线柱的任意一个，故C选项均符合题意．故选C．滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左移动时滑动变阻器接入电路的阻值减小，就要使电阻丝接入电路的长度变短，由此入手分析．滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个．4.解：A、当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电B、当C、当D5.解：滑动变阻器是通过改变接入电流部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度．故选C．滑动变阻器的原理：改变连入电路中的电阻线的长度来改变电阻的大小，再根据电阻是阻碍电路中电流大小的原因进行分析．牢记滑动变阻器的工作原理，掌握变阻器在电路中的作用．6.解：由图可知，P1接了左上右下，P2接入了左上左下；则当滑片P1在最左端，P2在最右端时，两滑动变阻器的接入电阻均为最大，则两滑动变阻器串联后的总电阻最大．故选B．8.解：“50Ω、1.5A”表示，滑动变阻器的变化范围是 0～50Ω，1.5A表示允许通过的最大电流是1.5A；要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器串联在电路中，滑动变阻器的接法是四个接线柱，必须一上一下，故正确的接法是：AC、AD、BC、BD．故答案为：0～50；允许通过的最大电流是1.5A；串；AC、AD、BC、BD．（1）滑动变阻器铭牌上标有“50Ω 1.2A”的字样，表示滑动变阻器的电阻变化范围以及允许通过的最大电流；（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的，使用时应串联在电路中；滑动变阻器有四个接线柱，接入电路时，选解：（2）由电路图可知，将A、B两接线柱将入电路中，当顺时针旋转音量旋钮时，电位器接入电路的电阻丝变长，接入电路的阻值变大，电路电流变小，音箱发出声音的音量将变小．故答案为：长度；变小．电位器实际上就是滑动变阻器，它通过改变接入电路中电阻丝的长度来改变电阻大小；根据图示判断滑片移动时，接入电路的电阻丝长度如何变化，进一步判断音箱的音量如何变化．本题考查了电位器的原理、电位器的调节，是一道基础题，分析图示电位器、判断出滑片移动时，电路电阻如何变化，进一步得出电路中电流的变化，从而得出音箱声音大小的变化．11.解：如图变阻器为电阻箱，连入电路的电阻：，生活×1Ω本题考查了电阻箱的读数方法：把对应的数字乘以倍数，然后相加即可．13.解：电阻箱的示数：R=9×1000Ω+4×100Ω+8×10Ω+1×1Ω=9481Ω．故答案为：9481．用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．14.解：（1）滑动变阻器是通过改变接入电路电阻丝的长度，来改变电路中电阻的大小，从（22A”的（1（2（1）导体对电流的阻碍作用称为电阻；（2）A、B是两根横截面积相同的铜线，即导体A和B的材料和横截面积相同、长度不同，由图可知A的长度大于B的长度，所以A的电阻比B的电阻大．（3）若只将b、c接入电路，滑片右边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的长度变长，电阻变大．故答案为：阻碍；大；变大；（1）导体对电流的阻碍作用称为电阻；（2）导体的电阻大小与导体的长度、横截面积和材料有关；材料和横截面积相同的导体，长度越大，电阻越大；（3）若只将b、c接入电路，滑片右边的电阻丝接入电路，根据滑片的移动方向判断电阻的变化．此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握电阻的，因为电源电压不变，由欧姆定律可知，从而改变电路中的电流．故答案为：电阻；长度．电阻是表示导体对电流的阻碍作用的物理量；滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．本题考查了电阻的概念和滑动变阻器的原理，属于基本的识记性内容，比较简单解答不难．18.解：在物理学中，用电阻表示导体对电流的阻碍作用．滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的．故答案为：阻碍作用，长度．根据电阻的定义和滑动变阻器的原理填空．本题考查了电阻的定义和滑动变阻器的原理，属于识记内容，比较简单．解：（2R2（2点是解题的关键．20.解：（1）如图1所示电表，上面有符号“A”，说明是电流表，则它的量程是0～5A；接入电路前指针如图所示，是因为电流表指针没有调零；如果接入电路中开关闭合后指针如图1所示，是因为电流表“正负”接线柱接反了；（2）如图2所示变阻器是靠改变接入电路中电阻丝的长度来改变电路中的电阻，从而改变电路中的电流；滑动变阻器上的50Ω表示的意思是滑动变阻器的最大阻值为50Ω．故答案为：（1）0～5A；电流表指针没有调零；电流表“正负”接线柱接反；（2）电阻丝的长度；电流；滑动变阻器的最大阻值是50Ω．（1）根据电表的符号及刻度值可确定其量程；根据指针的位置判断出现这一现象的（2。

实验,探究题1、某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关。

②食盐水溶液的导电性能与溶液的质量有关。

③食盐水溶液的导电性能与溶液中两点间的距离有关。

为了验证猜想，他们设计了如图l3所示的装置，将电路中的a、b两金属片分别插入甲、乙、丙、丁溶液中所示位置(金属片a、b每次插入溶液中的深度都相同)进行探究：（1）食盐水溶液的导电性能可以由来判断；（2）将金属片a、b分别插入甲、乙所示位置可探究猜想(选填序号)，为了探究猜想②应将金属片a、b分别插入两图所示位置；（3）将金属片a、b分别插入乙、丁所示位置，若I乙≠I丁，由此可得到的结论是；（4）这个实验用到了初中物理学中最常用的探究方法是(其它合理均可)（写出一种即可）。
