中兴传输设备告警解析

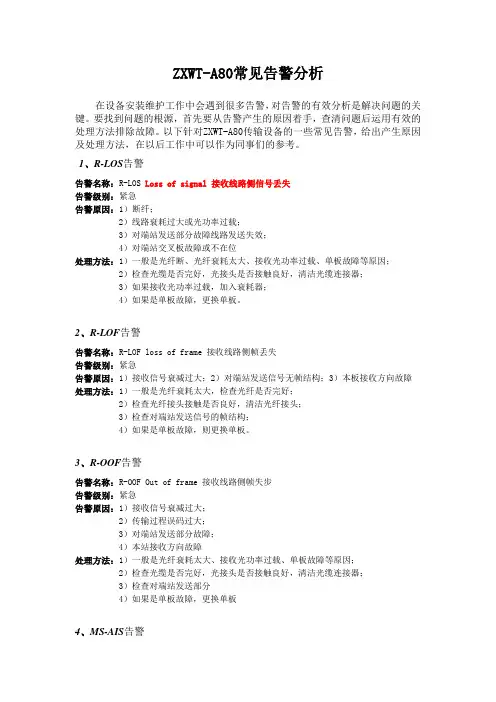

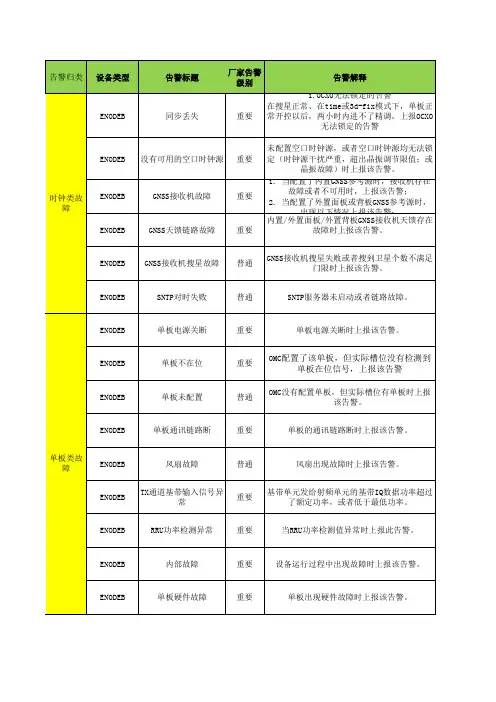

ZXWT-A80常见告警分析在设备安装维护工作中会遇到很多告警，对告警的有效分析是解决问题的关键。

要找到问题的根源，首先要从告警产生的原因着手，查清问题后运用有效的处理方法排除故障。

以下针对ZXWT-A80传输设备的一些常见告警，给出产生原因及处理方法，在以后工作中可以作为同事们的参考。

1、R-LOS告警告警名称：R-LOS Loss of signal 接收线路侧信号丢失告警级别：紧急告警原因：1）断纤；2）线路衰耗过大或光功率过载；3）对端站发送部分故障线路发送失效；4）对端站交叉板故障或不在位处理方法：1）一般是光纤断、光纤衰耗太大、接收光功率过载、单板故障等原因；2）检查光缆是否完好，光接头是否接触良好，清洁光缆连接器；3）如果接收光功率过载，加入衰耗器；4）如果是单板故障，更换单板。

2、R-LOF告警告警名称：R-LOF loss of frame接收线路侧帧丢失告警级别：紧急告警原因：1）接收信号衰减过大；2）对端站发送信号无帧结构；3）本板接收方向故障处理方法：1）一般是光纤衰耗太大，检查光纤是否完好；2）检查光纤接头接触是否良好，清洁光纤接头；3）检查对端站发送信号的帧结构；4）如果是单板故障，则更换单板。

3、R-OOF告警告警名称：R-OOF Out of frame接收线路侧帧失步告警级别：紧急告警原因：1）接收信号衰减过大；2）传输过程误码过大；3）对端站发送部分故障；4）本站接收方向故障处理方法：1）一般是光纤衰耗太大、接收光功率过载、单板故障等原因；2）检查光缆是否完好，光接头是否接触良好，清洁光缆连接器；3）检查对端站发送部分4）如果是单板故障，更换单板4、MS-AIS告警告警名称：MS-AIS Multiplex section alarm indication复用段告警指示告警级别：主要告警原因：1）对端站发送MS-AIS信号；2）对端站时钟板故障；3）本板接收部分故障处理方法：1）检查对端站线路板是否有问题，可通过复位或更换单板来检查告警是否消失； 2）检查本站线路板，同样可通过复位或更换单板的方法来检查告警是否消失。

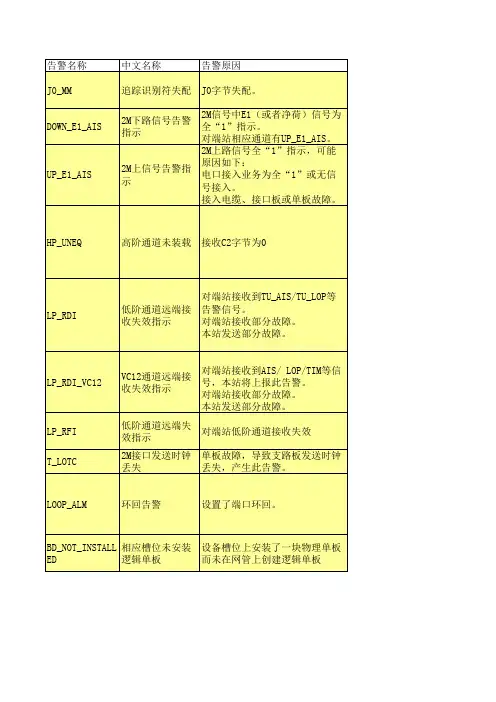

中兴传输设备告警解析1.板类型失配。

可能原因：该槽位的单板类型错、单板上报不成功、若为交叉板，可能是时分交叉配置出错。

解决方法：检查单板类型、更换单板槽位、更换单板、检查CS的时分交叉配置。

2.电源板故障。

可能原因：主备份时，有一块电源板未开，或有一块已烧坏。

解决方法：检查告警单板电源开关是否打开，更换电源板。

3.AU通道告警指示(AU-AIS)。

可能原因：远端AU4通道发出AIS，邻站时隙未配置。

解决方法：检查时隙配置，通过环回一级一级排除故障。

4.AU指针丢失(AU-LOP)。

可能原因：光板与时钟板配合不好。

一般某站点出现这种告警，实际告警产生源是它的邻站（与告警光口相连）。

解决办法：更换光板、时钟板，更换光板槽位。

5.TU通道告警指示(TU-AIS)。

可能原因：同AU-AIS。

解决方法：检查时隙配置，检查该通道远端是否正常，利用各级环回确定故障位置。

6.TU指针丢失(TU-LOP)。

可能原因：远端时隙未配置，尤其与其他厂家光口对接时，会经常出现这种现象。

解决方法：检查时隙配置，若是不同设备的混合组网，要注意时隙转换。

7.光口信号劣化。

可能原因：光功率过弱或过强，光板坏（本站或对端）。

解决办法：检查接受光功率，测试本站光口接受灵敏度（可以得出是否光板内部的接头处未接好），清洗光接头，或加衰减器，更换光板，如果是因为不可改变的线路造成的原因，可以考虑更换光模块（传输距离的能力依次为：短距、1310nm长距、1550nm长距），或增加光放大器。

8.光口接收信号丢失。

可能原因：光功率过强或过弱，如果接收的光功率正常时，但仍出现LOS ，则可能是法兰盘处接触不好，或光器件引出的光纤头有污渍，或光接收模块坏。

解决方法：调整接收光功率，重新安装光接头和清洗光接头，更换光模块，更换光板。

9.指针调整较大。

此处一般指光口的指针调整较大时，可能原因是相邻光板的基准时钟不一致，使得两处频率有偏差，设备只好不断产生指针调整以消除频率不一致。

传输设备常见告警解释及处理建议LianLv一、 LOS 告警：信号丢失1、正常情况下两个网元之间要通信，中间的信号流必须是畅通的，如下图；2、从上图可以看书信号从MSC 发出2M 信号，经过SDH 设备复用后传递给下一个设备，最后末端SDH 设备解复用出2M 信号给另一端的MSC 。

也就是说，产生信号源的设备是发出信号的设备，当相邻的设备收不到对端发出的信号时就会上报LOS 告警，即信号丢失；A 、上图中由于SDH2发出的光信号SDH1收不到所以SDH1的收光口会上报LOS 告警；B 、上图中MSC2发出的2M 信号由于2M 线中断导致SDH2的2M接口收不到信号，所以SDH2的2M 接口会上报LOS 告警；C 、 上图是MSC1收不到信号的情况；说明：在通信标准中信号丢失的告警名都为LOS，但是不同厂家在编写网管软件时其有所不同，比如：华为公司传输设备，光口收不到信号上报告警为R-LOS ，支路口（2M 口）收不到信号时报T-ALOS;二、 LOF 告警：帧丢失1、当收到的信号功率太大或太小时都会上报OOF 告警；2、是指可以收到信号，但是检测不到信号的开始位置。

一般在波分和SDH 相连时，由于中继段线路中断，造成SDH 设备收到的信号为非调制光。

四、 AIS 告警：全1指示告警举例：SDH2收不到BTS 发来的2M 信号，SDH2会上报LOS 告警，并下插“1”码，当BSC1收到的2M 信号为全要“1”的时候就会上报AIS 告警。

这个故障我们日常维护中经常碰到，如果基站发送处理的2M 信号在中间传输环节中中断，BSC 的dip 端口都会上报AIS 告警。

五、 RDI 告警：远端告警指示举例：当BTS 收到的2M 信号在传输途中中断，但是BSC 可以收到BTS 发送的信号，那么BTS 就会发送AIS 信号给BSC ，当BSC 收到AIS 信号时就会上报RDI ，即远端告警指示说明故障点在BTS 端。

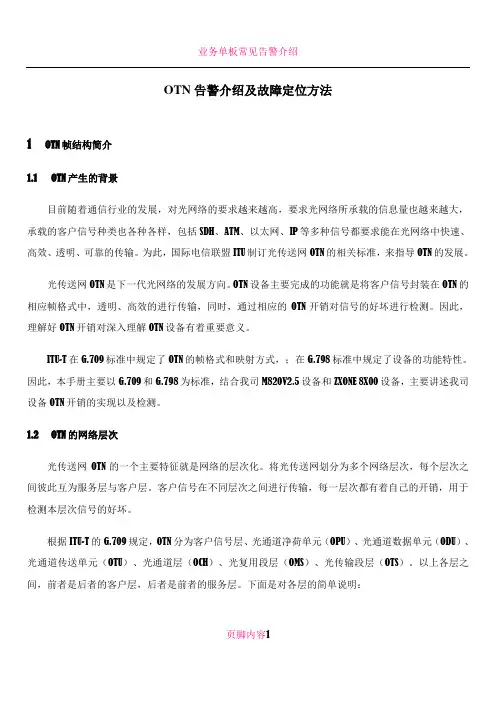

OTN告警介绍及故障定位方法1OTN帧结构简介1.1OTN产生的背景目前随着通信行业的发展，对光网络的要求越来越高，要求光网络所承载的信息量也越来越大，承载的客户信号种类也各种各样，包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此，国际电信联盟ITU制订光传送网OTN的相关标准，来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中，透明、高效的进行传输，同时，通过相应的OTN开销对信号的好坏进行检测。

因此，理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在G.709标准中规定了OTN的帧格式和映射方式，；在G.798标准中规定了设备的功能特性。

因此，本手册主要以G.709和G.798为标准，结合我司M820V2.5设备和ZXONE 8X00设备，主要讲述我司设备OTN开销的实现以及检测。

1.2OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次，每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输，每一层次都有着自己的开销，用于检测本层次信号的好坏。

根据ITU-T的G.709规定，OTN分为客户信号层、光通道净荷单元（OPU）、光通道数据单元（ODU）、光通道传送单元（OTU）、光通道层（OCH）、光复用段层（OMS）、光传输段层（OTS）。

以上各层之间，前者是后者的客户层，后者是前者的服务层。

下面是对各层的简单说明：页脚内容11. 客户信号层：该层主要指OTN网络所要承载的局方信号，主要包括：SDH、以太网、IP业务等。

2. 光通道净荷单元OPU：该层主要是用来适配客户信号以便使其适合在光通道上传输，即：承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

3. 光通道数据单元ODU：该层是由OPU层和ODU层相关开销构成的，该层的开销可以支持对传输信号质量端到端的检测。

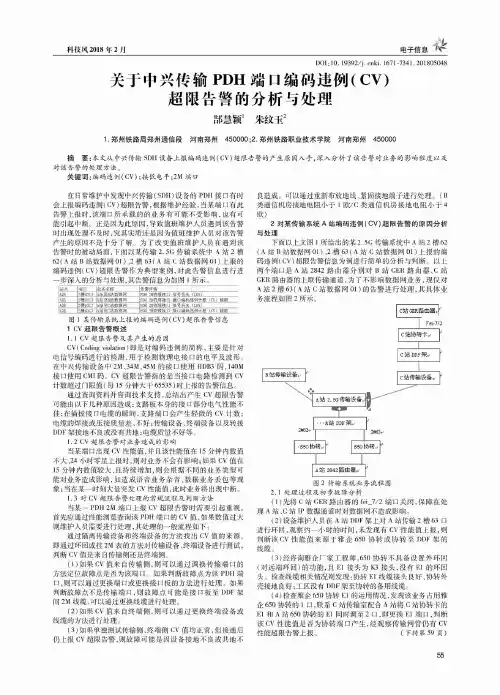

DOI ：10.19392/j . cnki . 1671-7341.201805048关于中兴传输PDH 端口编码违例（c v )超限告警的分析与处理郜慧颖1朱纹玉2$郑州铁路局郑州通信段河南郑州450000 ;2.郑州铁路职业技术学院河南郑州450000摘要:本文从中兴传输SDH 设备上报编码违例& CV )超限告警的产生原因入手，深入分析了该告警对业务的影响程度以及对该告警的处理方法。

关键词：编码违例& CV )$接低电平;2M 端口在日常维护中发现中兴传输（KDH )设备的PDH 接口有时 会上报编码违例（CV )超限告警，根据维护经验，当某端口有此 告警上报时，该端口所承载的的业务有可能不受影响，也有可 能引起中断。

正是因为此原因，导致值班维护人员遇到该告警 时出现处理不及时，究其实质还是因为值班维护人员对该告警 产生的原因不是十分了解。

为了改变值班维护人员在遇到该 告警时的被动局面，下面以某传输2. 5G 传输系统中A 站2槽 62( A 站B 站数据网01 )$2槽63 (A 站C 站数据网01)上报的 编码违例（CV )超限告警作为典型案例，对此告警信息进行进 一步深入的分析与处理，其告警信息为如图1所示。

站点端口业务名称告警详情A 站2®62 P A 站至B 站数据网PDH 'im m W n (LOS )A 站 2 槽 62 口A 站至B 站数据网PDH 2M 物理接口接口编码违例计数（CV )越限A 站 2 槽 63 口A 站至C 站数据网PDH 2M 物理接口信号丢失（L 0S )A 站2 槽63 口A 站至C 站数据网PDH 2M 物理接口接口编码违例计数（CV )越限图1某传输系统上报的编码违例&CV )超限告警信息1 C V 超限告警概述1.1 C V 超限告警及其产生的原因CV 'Coding Golation )即是对编码违例的简称，主要是针对 电信号编码进行的检测，用于检测物理电接口的电平及波形。
