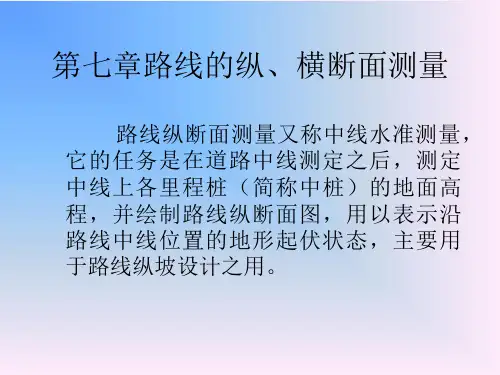

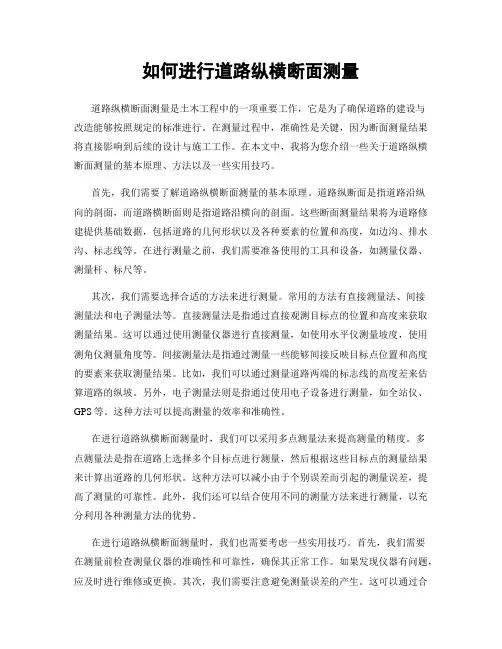

如何进行道路纵横断面测量道路纵横断面测量是土木工程中的一项重要工作，它是为了确保道路的建设与改造能够按照规定的标准进行。
在测量过程中，准确性是关键，因为断面测量结果将直接影响到后续的设计与施工工作。
在本文中，我将为您介绍一些关于道路纵横断面测量的基本原理、方法以及一些实用技巧。
首先，我们需要了解道路纵横断面测量的基本原理。
道路纵断面是指道路沿纵向的剖面，而道路横断面则是指道路沿横向的剖面。
这些断面测量结果将为道路修建提供基础数据，包括道路的几何形状以及各种要素的位置和高度，如边沟、排水沟、标志线等。
在进行测量之前，我们需要准备使用的工具和设备，如测量仪器、测量杆、标尺等。
其次，我们需要选择合适的方法来进行测量。
常用的方法有直接测量法、间接测量法和电子测量法等。
直接测量法是指通过直接观测目标点的位置和高度来获取测量结果。
这可以通过使用测量仪器进行直接测量，如使用水平仪测量坡度，使用测角仪测量角度等。
间接测量法是指通过测量一些能够间接反映目标点位置和高度的要素来获取测量结果。
比如，我们可以通过测量道路两端的标志线的高度差来估算道路的纵坡。
另外，电子测量法则是指通过使用电子设备进行测量，如全站仪、GPS等。
这种方法可以提高测量的效率和准确性。
在进行道路纵横断面测量时，我们可以采用多点测量法来提高测量的精度。
多点测量法是指在道路上选择多个目标点进行测量，然后根据这些目标点的测量结果来计算出道路的几何形状。
这种方法可以减小由于个别误差而引起的测量误差，提高了测量的可靠性。
此外，我们还可以结合使用不同的测量方法来进行测量，以充分利用各种测量方法的优势。
在进行道路纵横断面测量时，我们也需要考虑一些实用技巧。
首先，我们需要在测量前检查测量仪器的准确性和可靠性，确保其正常工作。
如果发现仪器有问题，应及时进行维修或更换。
其次，我们需要注意避免测量误差的产生。
这可以通过合理安排测量点的位置、使用合适的校正技术以及避免环境因素的干扰来实现。
道路施工中的测量技术方法道路建设是城市基础设施建设不可或缺的一部分，道路施工涉及的测量工作尤为重要。
测量技术的准确性直接影响到施工的效率和建设质量，因此，选择正确的测量方法具有重要的意义。
本文将介绍道路施工中的测量技术方法，包括路线测量、路面平整度测量、纵断面和横断面测量等。
一、路线测量道路建设的第一步是产生确定的线路。
因此，在道路建设的初期就必须进行路线测量，以确定道路的纵向和横向线路。
路线测量工作主要包括横断面测量、高程控制和数据处理。
1.横断面测量横断面测量是指在确定道路线路的同时，根据土地现状、地形、传输策略等条件，按照固定间距布设的横断面参考点等措施，得出符合国家标准的横断面线路。
横断面测量可以通过激光测距仪、全站仪、GPS等工具来完成。
2.高程控制高程控制是将已测量横断面线路与已知管制点、仪器及其距离和高程等相联接，使道路设计的高程线路得以控制。
高程控制可以采用三角高测和电子水准仪等方法来完成。
3.数据处理在测量完成后，应及时对所测数据进行处理，得出符合道路建设的规划要求的推掉淤的平台和布砂沟的深度等。
各种数据应将经纬度、高度数据转换成二维或三维坐标，并将其放入CAD或其它设计软件内进行测量。
数据处理可采用计算机数控、全站仪、自动计算机辅助设计系统等技术，以提高工作效率和精度。
二、路面平整度测量道路的平整度直接影响到车辆行驶的安全和驾驶舒适度。
为了保证道路的平整度，必须对路面进行测量和分析。
路面测量主要包括已有道路条件测量和道路工程竣工后的验收测量。
已有道路条件测量：采用全站仪、GPS等测量工具对道路上某一路段的各种物理形态进行测量。
包括破损、坑洞、凹凸、沥青层厚度、硬化层厚度等，依据所测量数据得到与该路段现状相适应的设计方案。
道路工程竣工后的验收测量：测量道路竣工后的平整度并将其与设计要求进行比较，并对不符合标准的处于进行修缮。
测量方法可采用静力跑车（FWD）和动力跑车（RWD）等方法。
教学设计困难时，也可以参考地形图选定一个与实地高程接近的数值作为起始水准点的假定高程。
（3）测量方法测量的方法以水准测量为主，应根据等级要求采用三等或四等水准进行，S3水准仪，采用一组往返或两组单程在两水准点之间进行观测，闭合差不超过mm。
也可按全站仪电磁波三角高程测量代替四等水准测量。
全站仪竖直角观测精度不大于2″，标称精度不低于（5+5×10-6D）mm2.中平测量中平测量是依据基平测量设置的水准点，向前进行单程符合水准测量，测定中桩地面高程，为绘制纵断面图提供资料。
（1）水准测量法如图6-1所示，该线路每隔100m打一里程桩，在坡度变化的地方和特殊地段处设有加0+050,0+108,0+120，0+140，0+160，0+180，0+221，0+240等。
先将仪器安置于①处，后视水准点BM1上的水准尺，其读数为2.191，计入表中第3栏（见表6-1），并计算视线高：12.314+2.191=14.505（m），计入第6栏内。
旋转仪器照准前视尺（0+000桩）读数为1.60，计入表格第4栏。
然后依次照准0+050, 0+100，0+108,0+120处的水准尺，读数为1.90、0.62、1.03、0.91，计入表格第4栏，最后照准转点TP1上的水准尺，读数为1.006，计入表格第5栏。
第一站测定后，将仪器迁至②处，此时以转点TP1上的水准尺为后视尺，照准后视尺度数为2.162，计入与TP1对齐的第3栏内，并计算视线高；13.499+2.162=15.661（m），计入第6栏内。
转动仪器，依次照准立在0+140、0+160、0+180、0+200、0+221、0+240桩处的水准尺，读数为0.50，0.52,0.82,1.20,1.01,1.06，计入表格第4栏，最后照准转点TP2上的水准尺，读数为1.521，计入表格第5栏。
前视读数由于传递高程必须读至mm，0+050, 0+100，0+108,0+120,·····为中间桩，不传递高程，可读至㎝，又称间视点。
