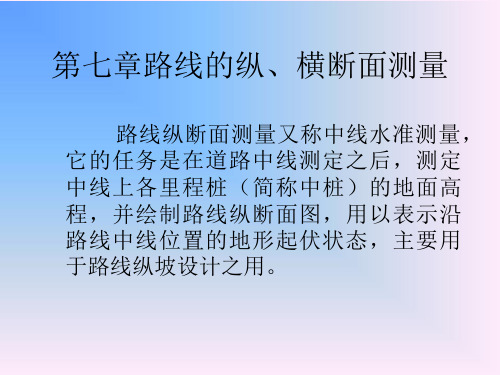

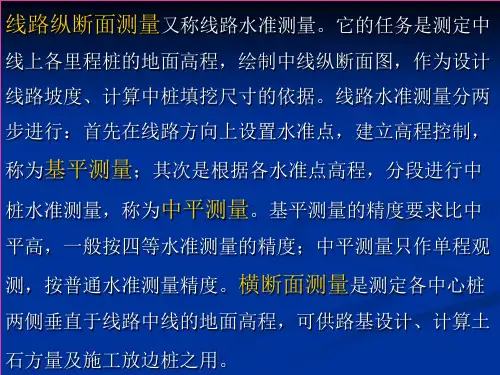

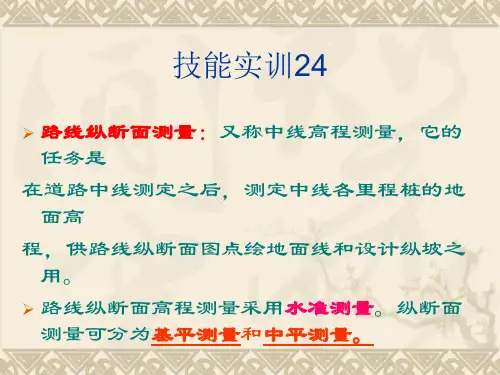

道路纵横断面测量要点一、纵断面图的测绘1. 水准点的布设（基平测量）（1）一般在道路沿线每隔1～2km设置一永久性水准点，作为全线高程的主要控制点，中间每隔300～500m设置一临时性水准点，作为纵断面水准测量分别附合和施工时引测高程的依据。
（2）水准点应布设在便于引点，便于长期保存，且在施工范围以外的稳定建（构）筑物上。
（3）水准点的高程可用附和（或闭合）水准路线自高一级水准点，按四等水准测量的精度和要求进行引测。
2. 纵断面水准测量（1）（中平测量）纵断面测量通常以相邻两水准点为一测段，从一个水准点出发，逐点测量各中桩的高程，再附和到另一水准点上，进行校核。
实际测量中，可采用中间点法。
由于转点起传递高程的作用，故转点上读数应读至毫米，中间点读数只是为了计算本点的高程，读数至厘米即可。
图形：水准仪中平测量高差闭合差的限差为：具体步骤见下：如图所示，水准仪置于1站，后视水准点BMl，前视转点TP1，将观测结果分别记入表中后视和前视栏内；然后观测BM1且与TP1间的各个中桩，将后视点BM1上的水准尺依次立于0+000，+050，，+120等各中桩地面上，将读数分别记入表中视栏内。
仪器搬至2站，后视转点TP1，前视转点TP2，然后观测竖立于各中桩地面点上的水准标尺。
用同法继续向前观测，直至附合到水准点BM2，完成一测段的观测工作。
（2）全站仪法先在BM1上测定各转点TP1、TP2的高程，再在TP1、TP2上测定各桩点的高程。
其原理即为三角高程测量原理。
3. 纵断面图的绘制一般绘制在毫米方格纸上，横坐标表示道路的里程，纵坐标则表示高程。
里程比例尺有1︰5000、1︰2000和1︰1000几种，一般高程比例尺比里程比例尺大10或20倍。
纵断面图分为上下两部分。
图的上半部绘制原有地面线和道路设计线。
下半部分则填写有关测量及道路设计的数据。
道路纵断面图绘制步骤如下:（1）打格制表（2）填写数据（3）绘地面线（4）标注设计坡度线（5）计算路面设计高程（6）绘制道路设计线（7）计算管线埋深（8）在图上注记有关资料二、横断面图的测量在中线各整桩和加桩处，垂直于中线的方向，测出两侧地形变化点至道路中线的距离和高差，依此绘制的断面图，称为横断面图。

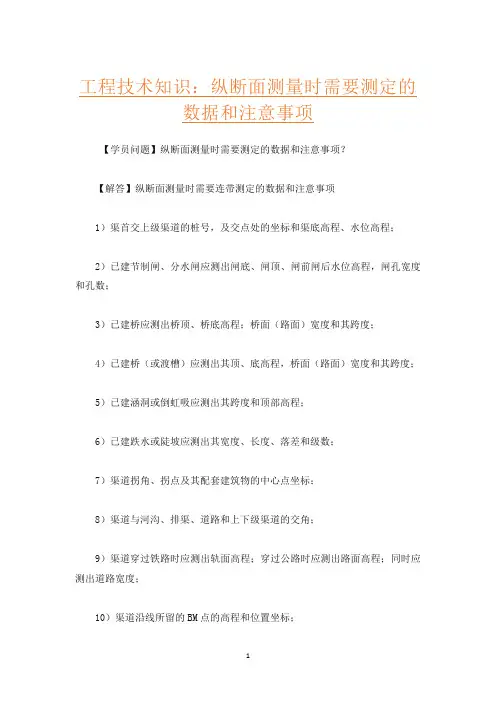

工程技术知识：纵断面测量时需要测定的
数据和注意事项
【学员问题】纵断面测量时需要测定的数据和注意事项？
【解答】纵断面测量时需要连带测定的数据和注意事项
1）渠首交上级渠道的桩号，及交点处的坐标和渠底高程、水位高程；
2）已建节制闸、分水闸应测出闸底、闸顶、闸前闸后水位高程，闸孔宽度和孔数；
3）已建桥应测出桥顶、桥底高程；桥面（路面）宽度和其跨度；
4）已建桥（或渡槽）应测出其顶、底高程，桥面（路面）宽度和其跨度；
5）已建涵洞或倒虹吸应测出其跨度和顶部高程；
6）已建跌水或陡坡应测出其宽度、长度、落差和级数；
7）渠道拐角、拐点及其配套建筑物的中心点坐标；
8）渠道与河沟、排渠、道路和上下级渠道的交角；
9）渠道穿过铁路时应测出轨面高程；穿过公路时应测出路面高程；同时应测出道路宽度；
10）渠道沿线所留的BM点的高程和位置坐标；
11）渠道末端坐标，及其所灌溉的农田地面控制高程；
12）如果大段的渠、堤中心线在水内，为便于测量工作，可以平行移开，选择辅助中心线。
