2019第1章第7节涡流现象及其应用语文

第七节涡流现象及其应用[知识梳理]一、涡流现象1．涡流：整块导体内部因发生电磁感应而产生的感应电流．2．影响涡流大小的因素：导体的外周长越长，交变磁场的频率越高，涡流就越大．二、涡流现象的应用与防止1．涡流的应用(1)电磁灶：电磁灶是涡流现象在生活中的应用，采用了磁场感应涡流的加热原理．(2)感应加热：在感应炉中，有产生高频电流的大功率电源和产生交变磁场的线圈，其工作原理也是涡流加热．(3)涡流制动：当导体在磁场中运动时，会在导体中激起涡流，涡流与磁场相互作用产生一个动态阻尼力，从而提供制动力矩阻碍导体的运动．(4)涡流探测：通有交变电流的探测线圈，产生交变磁场，当靠近金属物时，在金属物中激起涡流，隐蔽金属物的等效电阻、电感也会反射到探测线圈中，改变通过探测线圈电流的大小和相位，从而探知金属物．2．涡流的防止(1)原理：缩小导体的体积，增大材料的电阻率．(2)事例：电机和变压器的铁芯用硅钢片叠压而成．(3)目的：减少电能损失．[基础自测]1．思考判断(1)涡流有热效应，但没有磁效应．(×)(2)把金属块放在变化的磁场中可产生涡流．(√)(3)涡流不是感应电流，而是一种有别于感应电流的特殊电流．(×)(4)变压器硅钢片叠成铁芯是利用涡流现象．(×)(5)金属探测器是利用涡流现象．(√)(6)电表线圈用铝框作线圈骨架不是利用涡流现象．(×)【提示】(1)涡流有热效应，也有磁效应．(3)涡流也是感应电流．(4)变压器硅钢片叠成铁芯是防止涡流现象．(6)电表线圈用铝框作线圈骨架是利用涡流现象．2.如图1-7-1所示，一闭合金属圆环用绝缘细线挂于O点，将圆环拉离平衡位置并释放，圆环摆动过程中(环平面与磁场始终保持垂直)经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界．若不计空气阻力，则()【导学号：97752067】图1-7-1A．圆环向右穿过磁场后，还能摆至原来的高度B．在进入和离开磁场时，圆环中均有感应电流C．圆环进入磁场后，离最低点越近速度越大，感应电流也越大D．圆环最终将静止在最低点B[在圆环进入和穿出磁场的过程中环中磁通量发生变化，有感应电流产生，即圆环的机械能向电能转化，其机械能越来越小，上升的高度越来越低，A项错误，B项正确；但在环完全进入磁场后，不再产生感应电流，C项错误；最终圆环将不能摆出磁场，从此再无机械能向电能转化，其摆动的幅度不再变化，D项错误．]3．下列应用与涡流无关的是()A．家用电磁炉B．家用微波炉C．真空冶炼炉D．探雷器B[家用电磁炉和真空冶炼炉利用涡流的热效应工作，探雷器利用涡流的磁效应工作，而微波炉利用高频电磁波工作．][合作探究·攻重难]1．涡流实际上是一种特殊的电磁感应现象，当导体处在变化的磁场中，或者导体在非匀强磁场中运动时，导体内部可以等效成许许多多的闭合电路，当穿过这些闭合电路的磁通量变化时，在导体内部的这些闭合电路中将产生感应电流，即导体内部产生了涡流．2．涡流的特点(1)电流强：当电流在金属块内自成闭合回路(产生涡流)时，由于整块金属的电阻很小，涡流往往很强．(2)功率大：根据公式P＝I2R知，热功率的大小与电流的平方成正比，故金属块的发热功率很大．3．能量转化伴随着涡流现象，常见以下两种能量转化．(1)如果金属块放在了变化的磁场中，则磁场能转化为电能，最终转化为内能；(2)如果是金属块进出磁场或在非匀强磁场中运动，则由于克服安培力做功，金属块的机械能转化为电能，最终转化为内能．如图1-7-2所示，在光滑水平桌面上放一条形磁铁，分别将大小相同的铁球、铝球和木球放在磁铁的一端且给它一个初速度，让其向磁铁滚去，观察小球的运动情况()图1-7-2A．都做匀速运动B．铁球、铝球都做减速运动C．铁球做加速运动，铝球做减速运动D．铝球、木球做匀速运动C[铁球靠近磁铁时被磁化，与磁铁之间产生相互吸引的作用力，故铁球将加速运动；铝球向磁铁靠近时，穿过它的磁通量发生变化，因此在其内部产生涡流，涡流产生的感应磁场对原磁场的变化起阻碍作用，所以铝球向磁铁运动时会受阻碍而减速；木球为非金属，既不能被磁化，也不产生涡流现象，所以磁铁对木球不产生力的作用，木球将做匀速运动．综上所述，C项正确．]涡流现象的分析方法(1)涡流是整块导体中发生的电磁感应现象，分析涡流一般运用楞次定律和法拉第电磁感应定律．(2)导体内部可以等效为许多闭合电路．(3)导体内部发热的原理是电流的热效应．[针对训练]1．(多选)如图1-7-3所示，闭合金属环从光滑曲面上h高处滚下，又沿曲面的另一侧上升，设环的初速度为零，摩擦不计，曲面处在图中磁场中，则()图1-7-3A．若是匀强磁场，环上升的高度小于hB．若是匀强磁场，环上升的高度等于hC．若是非匀强磁场，环上升的高度等于hD．若是非匀强磁场，环上升的高度小于hBD[若磁场为匀强磁场，穿过环的磁通量不变，不产生感应电流，即无机械能向电能转化，机械能守恒，故A错误，B正确；若磁场为非匀强磁场，环内要产生电能，机械能减少，故D正确．]1闭合回路的部分导体在做切割磁感线运动产生感应电流时，导体在磁场中就要受到磁场力的作用，根据楞次定律，磁场力总是阻碍导体的运动，于是产生电磁阻尼．2．电磁驱动如果磁场相对于导体运动，在导体中会产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来．3．电磁阻尼与电磁驱动的比较自由绕OO′轴转动，两磁极靠近铜盘，但不接触，当磁铁绕轴转动时，铜盘将()图1-7-4A．以相同的转速与磁铁同向转动B．以较小的转速与磁铁同向转动C．以相同的转速与磁铁反向转动D．静止不动思路点拨：①磁铁转动时，铜盘中会产生涡流．②由楞次定律可分析铜盘的转动．B[因磁铁的转动，引起铜盘中磁通量发生变化而产生感应电流，进而受安培力作用而发生转动，由楞次定律可知安培力的作用是阻碍相对运动，所以铜盘与磁铁同向转动，又由产生电磁感应的条件可知，铜盘中能产生电流的条件必须是磁通量发生变化．故铜盘转动方向与磁铁相同而转速较小，不能与磁铁同速转动，所以正确选项是B．]对电磁阻尼和电磁驱动的理解(1)电磁阻尼是感应电流所受的安培力对导体做负功，阻碍导体运动；而电磁驱动是感应电流所受的安培力对导体做正功，推动导体的运动．(2)在两种情况下，安培力均是阻碍导体与磁场之间的相对运动．(3)在电磁驱动中，主动部分的速度(或角速度)大于被动部分的速度(或角速度)．(4)电磁阻尼和电磁驱动都是电磁感应现象，均可以根据楞次定律和左手定则分析导体的受力情况．[针对训练]2.如图1-7-5所示，上端开口、内壁光滑的铜管P和塑料管Q竖直放置．小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块()【导学号：97752068】图1-7-5A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大C[小磁块下落过程中，在铜管P中产生感应电流，小磁块受到向上的磁场力，不做自由落体运动，而在塑料管Q中只受到重力，在Q中做自由落体运动，故选项A错误；根据功能关系知，在P中下落时，小磁块机械能减少，在Q中下落时，小磁块机械能守恒，故选项B错误；在P中加速度较小，在P中下落时间较长，选项C正确；由于在P中下落时要克服磁场力做功，机械能有损失，故知，落至底部时在P中的速度比在Q中的小，选项D错误．][当堂达标·固双基]1．高频感应炉是用来熔化金属对其进行冶炼的，如图1-7-6所示为冶炼金属的高频感应炉的示意图，炉内放入被冶炼的金属，线圈通入高频交变电流，这时被冶炼的金属就能被熔化，这种冶炼方法速度快，温度易控制，并能避免有害杂质混入被炼金属中，因此适用于冶炼特种金属．该炉的加热原理是()图1-7-6A．利用线圈中电流产生的焦耳热B．利用线圈中电流产生的磁场C．利用交变电流的交变磁场在炉内金属中产生的涡流D．给线圈通电的同时，给炉内金属也通了电C[交变电流产生的交变磁场在炉内金属截面上引起磁通量变化，使金属内部出现感应电流，因金属的电阻很小，所以感应电流很强．它在金属内自成回路时，形成旋涡状的电流，即涡流．涡流产生大量的焦耳热使炉内温度升高，金属熔化．]2. (多选)如图1-7-7所示，磁电式仪表的线圈通常是用铝框做骨架，把线圈绕在铝框上，这样做的目的是()图1-7-7A．防止涡流而设计的B．利用涡流而设计的C．起电磁阻尼的作用D．起电磁驱动的作用BC[线圈通电后在安培力作用下转动，铝框随之转动，在铝框内产生涡流，涡流将阻碍线圈的转动，使线圈偏转后尽快停下来，这样做是利用涡流来起电磁阻尼的作用．]3．(多选)如图1-7-8所示是高频焊接原理示意图．线圈中通以高频变化的电流时，待焊接的金属工件中就产生感应电流，感应电流通过焊缝处产生大量热量，将金属熔化，把工件焊接在一起，而工件其他部分发热很少，以下说法正确的是()【导学号：97752069】图1-7-8A．交流电的频率越高，焊缝处的温度升高得越快B．交流电的频率越低，焊缝处的温度升高得越快C．工件上只有焊缝处温度升得很高是因为焊缝处的电阻小D．工件上只有焊缝处温度升得很高是因为焊缝处的电阻大AD[交流电频率越高，则产生的感应电流越大，升温越快，工件电流相同，电阻越大，温度越高，放热越多．]4.如图1-7-9所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()图1-7-9A．先向左，后向右B．先向左，后向右，再向左C．一直向右D．一直向左D[根据楞次定律的“阻碍变化”知“来拒去留”，当两磁铁靠近线圈时，线圈要阻碍其靠近，线圈有向右移动的趋势，受木板的摩擦力向左，当磁铁远离时，线圈要阻碍其远离，仍有向右移动的趋势，受木板的摩擦力方向仍是向左的，故选项D正确．]。

涡流现象及其应用1．在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象，导体的外周长越长，交变磁场的频率越高，涡流越大。

2．电磁灶是通过锅底涡流发热，不存在热量在传递过程中的损耗，所以它的热效率高。

3．在涡流制动中，安培力做负功，把机械能转化为电能。

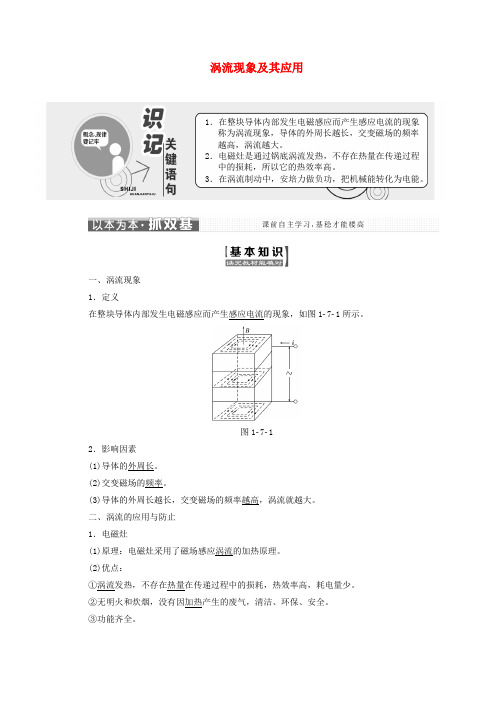

一、涡流现象1．定义在整块导体内部发生电磁感应而产生感应电流的现象，如图1­7­1所示。

图1­7­12．影响因素(1)导体的外周长。

(2)交变磁场的频率。

(3)导体的外周长越长，交变磁场的频率越高，涡流就越大。

二、涡流的应用与防止1．电磁灶(1)原理：电磁灶采用了磁场感应涡流的加热原理。

(2)优点：①涡流发热，不存在热量在传递过程中的损耗，热效率高，耗电量少。

②无明火和炊烟，没有因加热产生的废气，清洁、环保、安全。

③功能齐全。

2．高频感应加热(1)原理：涡流感应加热。

(2)优点：①非接触式加热，热源和受热物体可以不直接接触。

②加热效率高，速度快，可以减小表面氧化现象。

③容易控制温度，提高加工精度。

④可实现局部加热。

⑤可实现自动化控制。

⑥可减少占地、热辐射、噪声和灰尘。

(3)其他应用：高频塑料热压机，涡流热疗系统等。

3．涡流制动与涡流探测(1)涡流制动：①原理：金属盘与磁场发生相对运动时，会在金属盘中激起涡流，涡流与磁场相互作用产生一个动态阻尼力，从而提供制动力矩。

②应用：电表的阻尼制动，高速机车制动的涡流闸等。

(2)涡流探测①原理：探测线圈产生的交变磁场在金属中激起涡流，隐蔽金属物的等效电阻、电感反射到探测线圈中，改变通过探测线圈电流的大小和相位，从而探知金属物。

②应用：探测行李中的枪支、埋于地表的地雷、金属覆盖膜厚度等。

4．涡流的防止(1)目的：减少发热损失，提高机械效率。

(2)原理：缩小导体的周长，增大材料的电阻。

(3)方法：把整块铁芯改成用薄片叠压的铁芯，增大回路电阻，从而削弱涡流。

1．自主思考——判一判(1)涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的。

第一章第7节涡流
一、教材分析
本节教材是选学内容，目的是让学生了解电磁感应在工农业生产生活中的运用，内容阅读性强，计算量小。

宜采用学生自学为主的教学方法。

二、教学目标
知识目标
1.知道涡流是如何产生的.
2.知道涡流对我们有不利和有利的两方面,以及如何利用和防止.
能力目标
培养学生客观、全面地认识事物的科学态度.
德育目标
培养学生用辩证唯物主义的观点认识问题.
三、教学重点
涡流的概念.
教学难点
如何避免涡流的有害作用及利用涡流获得大量的热量的应用.
四、新课导入设计
导入设计一：由生活经验引入，电磁炉在家庭中的广泛使用，电磁炉的工作原理如何？
导入设计二：实验引入，直接将电磁炉带进教室，现场进行演示，同时指出工厂里的冶炼坩埚等等都是用的电磁感应中的涡流现象制成的。

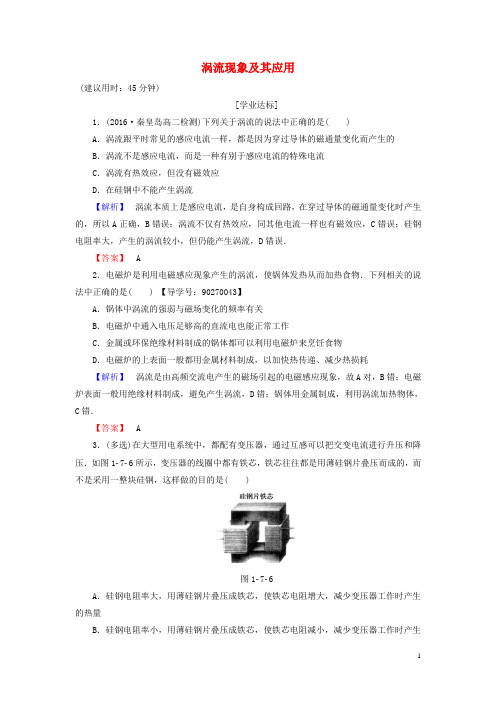

涡流现象及其应用(建议用时：45分钟)[学业达标]1．(2016·秦皇岛高二检测)下列关于涡流的说法中正确的是( )A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的B．涡流不是感应电流，而是一种有别于感应电流的特殊电流C．涡流有热效应，但没有磁效应D．在硅钢中不能产生涡流【解析】涡流本质上是感应电流，是自身构成回路，在穿过导体的磁通量变化时产生的，所以A正确，B错误；涡流不仅有热效应，同其他电流一样也有磁效应，C错误；硅钢电阻率大，产生的涡流较小，但仍能产生涡流，D错误．【答案】 A2．电磁炉是利用电磁感应现象产生的涡流，使锅体发热从而加热食物．下列相关的说法中正确的是( ) 【导学号：90270043】A．锅体中涡流的强弱与磁场变化的频率有关B．电磁炉中通入电压足够高的直流电也能正常工作C．金属或环保绝缘材料制成的锅体都可以利用电磁炉来烹饪食物D．电磁炉的上表面一般都用金属材料制成，以加快热传递、减少热损耗【解析】涡流是由高频交流电产生的磁场引起的电磁感应现象，故A对，B错；电磁炉表面一般用绝缘材料制成，避免产生涡流，D错；锅体用金属制成，利用涡流加热物体，C错．【答案】 A3．(多选)在大型用电系统中，都配有变压器，通过互感可以把交变电流进行升压和降压．如图1­7­6所示，变压器的线圈中都有铁芯，铁芯往往都是用薄硅钢片叠压而成的，而不是采用一整块硅钢，这样做的目的是( )图1­7­6A．硅钢电阻率大，用薄硅钢片叠压成铁芯，使铁芯电阻增大，减少变压器工作时产生的热量B．硅钢电阻率小，用薄硅钢片叠压成铁芯，使铁芯电阻减小，减少变压器工作时产生的热量C．增大涡流发热，提高变压器的效率D．减少涡流发热，提高变压器的效率【解析】硅钢材料的电阻率大，且采用薄硅钢片，增大了铁芯中的电阻，阻断了涡流回路，变压器工作时产生的涡流的发热量大大减少，减少了电能损失，提高了变压器的效率，所以A、D正确．【答案】AD4．(多选)(2014·江苏高考)如图1­7­7所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．若要缩短上述加热时间，下列措施可行的有( )图1­7­7A．增加线圈的匝数B．提高交流电源的频率C．将金属杯换为瓷杯D．取走线圈中的铁芯【解析】利用法拉第电磁感应定律和涡电流解题．当接通交流电源时，金属杯处在变化的磁场中产生涡电流发热，使水温升高．要缩短加热时间，需增大涡电流，即增大感应电动势或减小电阻．增加线圈匝数、提高交变电流的频率都是为了增大感应电动势．瓷杯不能产生涡电流，取走铁芯会导致磁性减弱．所以选项A、B正确，选项C、D错误．【答案】AB5．(多选)如图1­7­8所示是电表中的指针和电磁阻尼器，下列说法中正确的是( )【导学号：90270044】图1­7­8A．2是磁铁，在1中产生涡流B．1是磁铁，在2中产生涡流C．该装置的作用是使指针能够转动D．该装置的作用是使指针能很快地稳定【解析】1在2中转动，1中产生涡流，受到安培力作用阻碍指针的转动，故A、D 正确．【答案】AD6．如图1­7­9所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是( )图1­7­9A．先向左，后向右B．先向左，后向右，再向左C．一直向右D．一直向左【解析】根据楞次定律的“阻碍变化”知“来拒去留”，当两磁铁靠近线圈时，线圈要阻碍其靠近，线圈有向右移动的趋势，受木板的摩擦力向左，当磁铁远离时，线圈要阻碍其远离，仍有向右移动的趋势，受木板的摩擦力方向仍是向左的，故选项D正确．【答案】 D7．金属探测器已经广泛应用于安检场所，关于金属探测器的论述正确的是( ) A．金属探测器可用于食品生产，防止细小的砂石颗粒混入食品中B．金属探测器探测地雷时，探测器的线圈中产生涡流C．金属探测器探测金属时，被测金属中感应出涡流D．探测过程中金属探测器与被测物体相对静止与相对运动探测效果相同【解析】金属探测器只能探测金属，不能用于食品生产，防止细小的砂石颗粒混入食品中，故A错误；金属探测器探测金属时，被测金属中感应出涡流，故B错误，C正确；探测过程中工作时金属探测器应与被测物体相对运动；相对静止时无法得出探测效果，故D 错误．【答案】 C8．(2014·广东高考)如图1­7­10所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块( )图1­7­10A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大【解析】小磁块在铜管中下落时，由于电磁阻尼作用，不做自由落体运动，而在塑料管中不受阻力作用而做自由落体运动，因此在P中下落得慢，用时长，到达底端速度小，C 项正确，A、B、D错误．【答案】 C9．如图1­7­11所示光滑水平绝缘面上有两个金属环静止在平面上，环1竖直、环2水平放置，均处于中间分割线上，在平面中间分割线正上方有一条形磁铁，当磁铁沿中间分割线向右运动时，下列说法正确的是( ) 【导学号：90270045】图1­7­11A．两环都向右运动B．两环都向左运动C．环1静止，环2向右运动D．两环都静止【解析】条形磁铁向右运动时，环1中磁通量保持不变恒为零，无感应电流，保持静止．环2中磁通量变化，根据楞次定律，为阻碍磁通量的变化，感应电流的效果为使环2向右运动．【答案】 C10．(多选)(2016·苏州检测)位于光滑水平面的小车上放置一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线水平穿过，如图1­7­12所示，在此过程中( )图1­7­12A．磁铁做匀速直线运动B．磁铁做减速运动C．小车向右做加速运动D．小车先加速后减速【解析】磁铁水平穿入螺线管时，管中将产生感应电流，由楞次定律的扩展含义知产生的相互作用力阻碍磁铁的运动．同理，磁铁穿出时，由楞次定律的扩展含义知产生的相互作用力阻碍磁铁的运动，故整个过程中，磁铁做减速运动，选项B正确；而对于小车上的螺线管来说，在此过程中，螺线管受到的安培力都水平向右，这个安培力使小车向右运动，且一直做加速运动，C正确．【答案】BC[能力提升]11．如图1­7­13所示，将一根带有绝缘漆的金属导线按如图所示方式缠绕在一铁块上，线圈中通入变化的电流时，下列说法正确的是( )图1­7­13A．铁块中会产生感应电流B．铁块中不会产生感应电流C．铁块电阻很大，会产生很弱的感应电流D．铁块换为塑料块的话，一定会产生感应电流【解析】由于上下各一半的线圈中电流方向相反、磁场方向相反，合磁场为零，磁通量不变化，也就不会产生感应电流，B对，A、C、D错．【答案】 B12．光滑曲面与竖直平面的交线是抛物线，如图1­7­14所示，抛物线的方程为y＝x2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y＝a的直线(如图中的虚线所示)．一个小金属块从抛物线上y＝b(b>a)处以速度v沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )图1­7­14A．mgb B.12 mv2C ．mg (b －a )D ．mg (b －a )＋12mv 2 【解析】 金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，整个过程中减少的机械能全部转化为内能，即Q ＝mg (b －a )＋12mv 2，所以D 项正确． 【答案】 D13．(2016·阳江高二期末)如图1­7­15所示，通有恒定电流的螺线管竖直放置，一铜环R 沿螺线管的轴线加速下落，在下落过程中，环面始终保持水平．铜环先后经过轴上1、2、3位置时的加速度分别为a 1、a 2、a 3.位置2处于螺线管的中心，位置1、3与位置2等距，则下列关系错误的是( ) 【导学号：90270046】图1­7­15A ．a 1<a 2＝gB ．a 3<a 1<gC ．a 1＝a 3<a 2D ．a 3<a 1<a 2【解析】 铜环下落过程中经位置1附近时，穿过铜环的磁通量发生变化，铜环中产生感应电流，根据楞次定律，铜环会受到向上的安培力作用，阻碍铜环下落，所以a 1<g .铜环经位置2附近时，由于螺线管中部的磁场是匀强磁场，穿过铜环的磁通量不变，铜环中无感应电流产生，铜环不受安培力作用，只受一个重力，所以a 2＝g .铜环经位置3附近时，穿过铜环的磁通量也发生变化，也产生感应电流，同理，根据楞次定律，铜环也受到向上的安培力作用，阻碍铜环下落，所以a 3<g .但由于铜环下落过程中的速度逐渐增大，即v 3>v 2>v 1，因此在位置1和3附近使环中发生同样大小的磁通量变化所需的时间间隔Δt 1>Δt 3，可见在位置3附近穿过铜环的磁通量变化率大，环中产生的感应电动势和感应电流大，因位置1和3处于两端对称的两个位置上，环中感应电流在位置3受的安培力大，即电磁阻尼大，所以有a 3<a 1，选项A 、B 、D 正确．故选C.【答案】 C14．(2016·合肥高二检测)如图1­7­16所示，质量为m ＝100 g 的铝环，用细线悬挂起来，环中央距地面高度h ＝0.8 m ，有一质量为M ＝200 g 的小磁铁(长度可忽略)以10 m/s的水平速度射入并穿过铝环，落地点距铝环原位置的水平距离为3.6 m ，则磁铁与铝环发生相互作用时(小磁铁穿过铝环后的运动看做平抛运动)图1­7­16(1)铝环向哪边偏斜？(2)若铝环在磁铁穿过后速度为 2 m/s ，在磁铁穿过铝环的整个过程中，环中产生了多少电能？(g 取10 m/s 2)【解析】 (1)由楞次定律可知，当小磁铁向右运动时，铝环向右偏斜(阻碍相对运动)．(2)由磁铁穿过铝环飞行的水平距离可求出穿过后的速度v ＝ 3.62h gm/s ＝9 m/s 由能量守恒可得W 电＝12Mv 20－12Mv 2－12mv ′2＝1.7 J. 【答案】 (1)铝环向右偏斜 (2)1.7 J。

第七节涡流现象及其应用班级姓名学号评价【自主学习】一、学习目标1．运用电磁感应、电路等知识分析各种涡流现象2．了解涡流产生的原因及应用和防止,用理论知识解决实际问题的能力．二、重点难点1．涡流的产生原理2．涡流现象中能量转化情况的分析三、问题导学1．什么是涡流现象？2．感应加热具有哪些优点？3．减小涡流危害的途径有哪些？四、自主学习（阅读课本P29-31页，《金版学案》P29考点4）1．完成《金版学案》P27预习篇4五、要点透析见《金版学案》P29考点4【预习自测】1．(单选)熔化金属的一种方法是用“高频炉”，它的主要部件是一个铜制线圈，线圈中有一钳锅，锅内放入待熔的金属块．当线圈中通以高频交流电时，锅中金属就可以熔化，这是因为( )A．线圈中的高频交流电通过线圈电阻，产生焦耳热B．线圈中的高频交流电产生高频微波辐射，深入到金属内部，产生焦耳热C．线圈中的高频交流电在钳锅中产生感应电流，通过钳锅电阻产生焦耳热D．线圈中的高频交流电在金属块中产生感应电流，通过金属块电阻产生焦耳热2．(双选)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是为了( )A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C ．增大铁芯中的电阻，以产生更多的热量D ．增大铁芯中的电阻，以减小发热量第七节 涡流现象及其应用【巩固拓展】课本作业P31练习1、2、31．(单选)高频感应炉是用来熔化金属对其进行冶炼的，如图所示为冶炼金属的高频感应炉的示意图，炉内放入被冶炼的金属，线圈通入高频交变电流，这时被治炼的金属就能被熔化，这种冶炼方法速度快，温度易控制，并能避免有害杂质混入被冶炼的金属中，因此适于冶炼特种金属．那么该炉的加热原理是( )A ．利用线圈中电流产生的焦耳热B ．利用线圈中电流产生的磁场C ．利用交变电流的交变磁场在炉内金属中产生的涡流D ．给线圈通电的同时，给炉内金属也通了电2．(单选)电磁炉利用电磁感应现象产生的涡流，使锅体发热从而加热食物．下列相关的说法中正确的是( )A ．锅体中涡流的强弱与磁场变化的频率有关B ．电磁炉中通入电压足够高的直流电也能正常工作C ．金属或环保绝缘材料制成的锅体都可以利用电磁炉来烹饪食物D ．电磁炉的上表面一般都用金属材料制成，以加快热传递减少热损耗3．(双选)如图2所示是高频焊接原理示意图．线圈中通以高频变化的电流时，待焊接的金属工件中就产生感应电流，感应电流通过焊缝产生大量热，将金属熔化，把工件焊接在一起，而工件其他部分发热很少，以下说法正确的是( )A ．电流变化的频率越高，焊缝处的温度升高的越快B ．电流变化的频率越低，焊缝处的温度升高的越快C ．工件上只有焊缝处温度升的很高是因为焊缝处的电阻小D ．工件上只有焊缝处温度升的很高是因为焊缝处的电阻大第七节 涡流现象及其应用 班级 姓名 学号 评价【课堂检测】一、涡流的理解1．(单选)下列关于涡流的说法中正确的是( )A ．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的课 后拓展案 课 堂检测案B．涡流不是感应电流，而是一种有别于感应电流的特殊电流C．涡流有热效应，但没有磁效应D．在硅钢中不能产生涡流二、涡流现象在生活中的应用2．(双选)电磁炉采用感应电流(涡流)的加热原理，是通过电子线路产生交变磁场，把铁锅放在炉面上时，在铁锅底部产生交变的电流，它具有升温快、效率高、体积小、安全性好等优点．下列关于电磁炉的说法中正确的是( )A．电磁炉面板可采用陶瓷材料，发热部分为铁锅底部B．电磁炉可以用陶瓷器皿作为锅具对食品加热C．可以通过改变电子线路的频率来改变电磁炉的功率D．电磁炉面板可采用金属材料，通过面板发热加热锅内食品3． (单选)在水平放置的光滑绝缘导轨上，沿导轨固定一个条形磁铁，如图所示．现有铜、铝和有机玻璃制成的滑块甲、乙、丙，使它们从导轨上的A点以某一初速度向磁铁滑去．各滑块在向磁铁运动的过程中( )A．都做匀速运动B．甲、乙做加速运动C．甲、乙做减速运动D．乙、丙做匀速运动4． (双选)安检门是一个用于安全检查的“门”，“门框”内有线圈，线圈里通有交变电流，交变电流在“门”内产生交变磁场，金属物品通过“门”时能产生涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警．以下关于这个安检门的说法正确的是( )A．这个安检门也能检查出毒品携带者B．这个安检门只能检查出金属物品携带者C．如果这个“门框”的线圈中通上恒定电流，也能检查出金属物品携带者D．这个安检门工作时，既利用了电磁感应现象，又利用了电流的磁效应●【互动研讨】1．涡流现象的应用和危害？课堂训练案第七节涡流现象及其应用班级姓名学号评价●【当堂训练】1．在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是( )A．恒定直流、小铁锅B．恒定直流、玻璃杯C．变化的电流、小铁锅D. 不论如何都是一样,水温不会升高2．如下图所示，在O点正下方有一个具有理想边界的磁场，铜环在A点由静止释放向右摆至最高点B.不考虑空气阻力，则下列说法正确的是( )A．A、B两点在同一水平线B．A点高于B点C．A点低于B点D．铜环摆动过程中有部分机械能转化为热能3．如图所示，A、B为大小、形状均相同且内壁光滑，但用不同材料制成的圆管，竖直固定在相同高度。

有关涡流现象及相关应用编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（有关涡流现象及相关应用）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为有关涡流现象及相关应用的全部内容。

《涡流现象及其应用》教学设计广州市花都区实验中学物理科陈丽华★新课标要求(一)知识与技能1．知道涡流是如何产生的.2．知道涡流对我们有不利和有利的两方面，以及如何利用和防止。

3．知道电磁阻尼和电磁驱动.（二)过程与方法培养学生客观、全面地认识事物的科学态度。

(三)情感、态度与价值观培养学生用辩证唯物主义的观点认识问题。

★教学重点1．涡流的概念及其应用。

2．电磁阻尼和电磁驱动的实例分析。

★教学难点电磁阻尼和电磁驱动的实例分析。

★教学方法通过演示实验,引导学生观察现象、分析实验★教学用具：电机、变压器铁芯、演示涡流生热装置（可拆变压器）、电磁阻尼演示装置（示教电流表、微安表、弹簧、条形磁铁)，电磁驱动演示装置(U形磁铁、能绕轴转动的铝框）。

★教学过程（一）引入新课教师：出示电动机、变压器铁芯，引导学生仔细观察其铁芯有什么特点?学生:它们的铁芯都不是整块金属，而是由许多薄片叠合而成的。

教师：为什么要这样做呢？用一个整块的金属做铁心不是更省事儿？学习了涡流的知识，同学们就会知道其中的奥秘。

（二）进行新课1、涡流教师:［演示1］涡流生热实验。

在可拆变压器的一字铁下面加一块厚约2 mm的铁板，铁板垂直于铁芯里磁感线的方向.在原线圈接交流电。

几分钟后，让学生摸摸铁芯和铁板，比较它们的温度,报告给全班同学。

学生：铁板的温度比铁芯高.教师：为什么铁芯和铁板会发热呢？原来在铁芯和铁板中有涡流产生。
