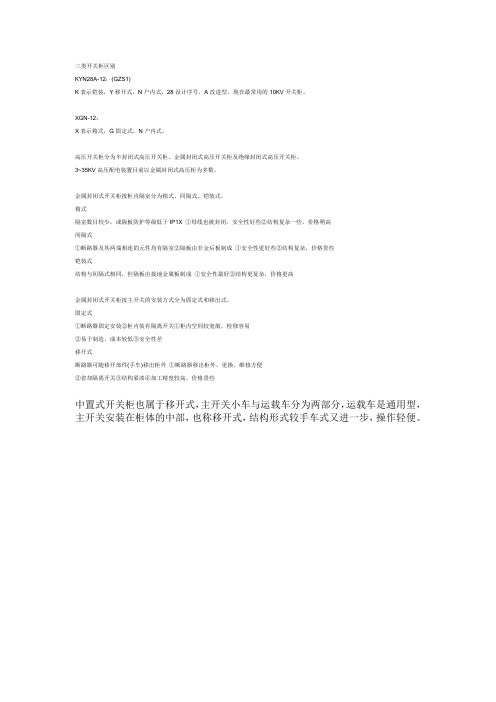

三类开关柜区别
KYN28A-12：(GZS1)
K表示铠装，Y移开式，N户内式，28设计序号，A改进型。
现在最常用的10KV开关柜。
XGN-12：
X表示箱式，G固定式，N户内式。
高压开关柜分为半封闭式高压开关柜、金属封闭式高压开关柜及绝缘封闭式高压开关柜。
3~35KV高压配电装置目前以金属封闭式高压柜为多数。
金属封闭式开关柜按柜内隔室分为箱式、间隔式、铠装式。
箱式
隔室数目较少，或隔板防护等级低于IP1X ①母线也被封闭，安全性好些②结构复杂一些，价格稍高
间隔式
①断路器及其两端相连的元件均有隔室②隔板由非金后板制成①安全性更好些②结构复杂，价格贵些
铠装式
结构与间隔式相同，但隔板由接地金属板制成①安全性最好②结构更复杂，价格更高
金属封闭式开关柜按主开关的安装方式分为固定式和移出式。
固定式
①断路器固定安装②柜内装有隔离开关①柜内空间较宽敞，检修容易
②易于制造，成本较低③安全性差
移开式
断路器可随移开部件(手车)移出柜外①断路器移出柜外，更换、维修方便
②省却隔离开关③结构紧凑④加工精度较高，价格贵些
中置式开关柜也属于移开式，主开关小车与运载车分为两部分，运载车是通用型，主开关安装在柜体的中部，也称移开式，结构形式较手车式又进一步，操作轻便。
一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）是有山西思达孚机电有限公司开发和提供技术转让的先进中压开关设备。
它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。
符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。
2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％3.海拔高度：1000m以下4.抗地震度：地震烈度不超过8度5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。
6.无经常性的剧烈震动场所。
严酷条件下严酷度设计满足I类要求。
7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。
四、主要技术参数五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。
整体是由柜体和中置式可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。
具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
断路器可选用国产VS1、VY4型，或ABB公司VD4型。
5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。
柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
GZS1-12开关柜KYN28A-12(GZS1-12)铠装移开式高压开关柜产品详细描述KYN28A-12(GZS1-12)铠装移开式高压开关柜，山西高压开关柜，太原高压开关柜，山西太原配电柜，KYN28A-12系列开关设备系用于3-12 千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机输电、工矿企事业配电以及电业系统的二次变电所的受电、输电及大型高压电动机起动等，实行控制保护、监测之用。
本开关设备满足DL/T404-91，IEC298、GB3906 等标准要求，具有防止带负荷推拉断路器手车，防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用VS1真空断路器，又可配用ABB公司的VD4真空断路器。
实为一种性能优越的配电装置。
基本技术参数额定电压：12kV工频耐受电压：42kV/1min冲击耐受电压：75kV额定频率：50Hz额定电流：630-4000A额定热稳定电流：6-50kA/4S额定动稳定电流：40-125kA额定短路开断电流：16-50kA额定短路开合电流：40-125kA外形尺寸(宽X深X高)：800、1000x1500、1660x2300mm防护等级：IP4X(外壳)、IP2X(断路器门打开)山西太原同利机电产品有限公司是专业制造各类高低压配电柜、开关柜、动力柜、无功率补偿柜、电源柜、配电盘、配电屏、配电箱、端子箱、双电源控制箱、不锈钢配电柜，不锈钢配电箱，电缆分接箱，箱式变电站、仪表保温箱、仪表保温箱、变送器柜、软起动控制柜、变频控制柜、电量变送器、压力变送器、多功能电力仪表、智能温度仪表、数显智能电测仪表、数显压力表、电伴热等高低压电器产品，根据客户对产品功能的不同需求，从而提供相应的产品及服务。
欢迎垂询！电流互感器型号含义电流互感器型号：第一字母：L—电流互感器Q1My#Vn iL :q.W0q第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用第四数字：B—带保护级；C—差动保护；D—D 级；Q—加强型；J—加强型第五数字：电压等级产品序号LZZBJ9-10A3G L 电流互感器Z 支柱式Z 浇注式B 带保护级J 加强型9 设计序号10 额定电压低压柜，图中三角形带斜线的符号是什么意思？真空断路器上面和下面双线箭头是什么意思？谢谢最佳答案是并联电容器组的符号其他答案三角形带斜线代表电容器组，电容器为角形接线，双箭头一般指断路器为抽屉式。
咼压产品箱型固定式环网开关柜产品型号及含义:HXGN19-12H :环网车殳汕9-早鼻半F 丿阜4■早早L 報定短路开斷电流◎荻定电痂 主开关为九氟化硏 主开关配熔斷駆 主开关为快荷开关 輙定电压 设计序号尸内 固定式 箱式XGN2-12(Z)箱型固定式金属封闭开关柜产品型号及含义:盟罢干斷电廠豊聲5-讷点厠航 断佥器种真空斷路口 弩胳种梵」茸余略去不写 额走电压【KV)设计序号P 內式固走式箱型金J1封囲开关後备环境特征代号 额定开靳电就1—G 用于高海按 为电鬼碟动 撫作方式匚T 为母毎挟动 苴余略去不写 一次方家号 I —Z 冥空断路口 断跑器代号~ S 小油断Jfi口 L LSF6断路口 其余略去不写 颇定电压〔UV ) 设计序号 尸内式 移开畫错装式交掘金库封闭开关谡备GZS1型户内金属铠装抽岀式开关设备G ――高压铠装开关设备Z ――中置式组装型S ――森源电气系统1――设计系列序号□ —次电路方案编号□――环境特征代号：用于湿热带为TH 产品型号及含义:1—皿-用于湿热带一丁人用于麹带铠装移开式交流金属封闭开关柜用于干热带为TA用于高海拔为G低压抽岀式开关柜产品型号及含义:C SS:森源电气系统:森源电气股份有限公司是电器制造业的主体，公司创建于1992年，是国家原机械部、电力部定点生产高低压配电成套设备、隔离开关及元器件产品的厂家，是全国高压开关行业协会理事会员单位，中国输变电行业协会会员单位，是国家重点高新技术企业。
产品型号及含义:GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统G交流低压开关柜C抽出式K/L用途代号：K配电L动力GGD交流低压配电柜:产品型号及含义:GCDC-n- □: 匸播电猛才奏代寻____ 主电路方案导（1型灯个方案*2型53亍芳秦* 了型£7千方案）I一1 C分斷巔力対15K^1———C分断能力対3tJKfO——3 C分断能力対50盼）------------- 交疏低压固定式配电柜G--低压配电柜；G—电器元件固定安装、固定接线；D--电力用柜PGL-型低压配电屏型号及其含义P 低压开启式配电屏G 电气元件固定安装、固定接线L 动力用□设计序号12 3 和GGD 一样□主电路方案号□辅助电路方案号。

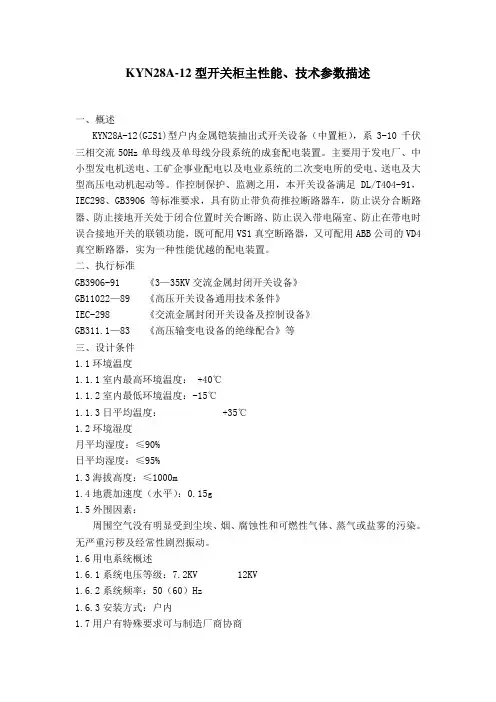

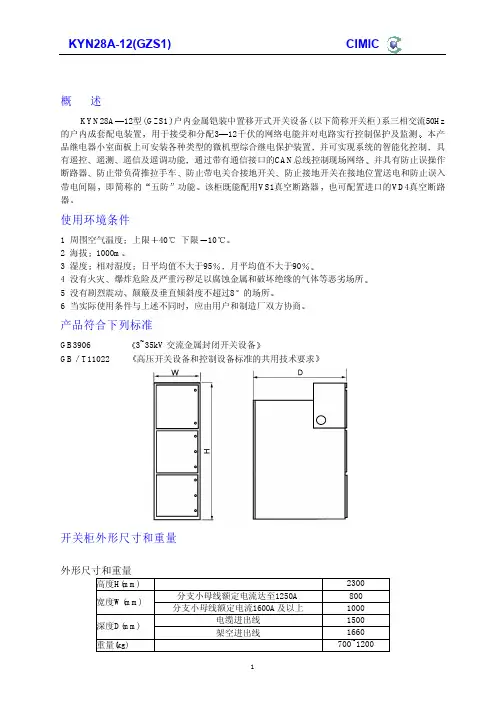

KYN28A-12型开关柜主性能、技术参数描述一、概述KYN28A-12(GZS1)型户内金属铠装抽出式开关设备（中置柜），系3-10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。
作控制保护、监测之用，本开关设备满足DL/T404-91，IEC298、GB3906等标准要求，具有防止带负荷推拉断路器车，防止误分合断路器、防止接地开关处于闭合位置时关合断路、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用VS1真空断路器，又可配用ABB公司的VD4真空断路器，实为一种性能优越的配电装置。
二、执行标准GB3906-91 《3—35KV交流金属封闭开关设备》GB11022—89 《高压开关设备通用技术条件》IEC-298 《交流金属封闭开关设备及控制设备》GB311.1—83 《高压输变电设备的绝缘配合》等三、设计条件1.1环境温度1.1.1室内最高环境温度： +40℃1.1.2室内最低环境温度：-15℃1.1.3日平均温度： +35℃1.2环境湿度月平均湿度：≤90%日平均湿度：≤95%1.3海拔高度：≤1000m1.4地震加速度（水平）：0.15g1.5外围因素：周围空气没有明显受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染。
无严重污秽及经常性剧烈振动。
1.6用电系统概述1.6.1系统电压等级：7.2KV 12KV1.6.2系统频率：50（60）Hz1.6.3安装方式：户内1.7用户有特殊要求可与制造厂商协商四、技术参数五、外形尺寸及重量六、结构特点开关设备整体是由柜体和中置式可移开部件（手车）两大部分组成，柜体和各功能单元的隔板采用进口优质敷铝锌板组装而成。
本柜具有架空进出线、电缆进出线及左右联络的功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。
KYN28-12型铠装中置式金属封闭开关柜概述KYN28-12型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品，可取代各种老型的金属封闭开关设备。
该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，是一种理想的新型配电装置。
适用范围及用途KYN28-12型铠装中置式金属封闭开关柜，适用于3.6kY-12kV三相交流50Hz单母线及单母线分段的配电系统，作为接受和分配电能的成套开关装置，主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。
符合标准本中置柜符合下列标准1EC60298《额定电压1kY以上至52kY(含)交流流金属外壳开关设备和控制设备》GB3906标准《3.6kV-40.5kY交流金属封闭开关设备和控制设备》正常工作条件周围空气温度：上限+40℃，下限-10℃；相对湿度：日平均值不大干95％，月平均值不大干90％；海拔高度不超过1 000m；地震烈度不超过8度；周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈振动。
在超过本产品技术条件规定的环境条件下使用时，由用户和本公司协商。
型号含义开关柜的特点采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体，不必涂漆且永不生锈。
完全金属铠装，各功能单元，即使柜门关闭也可操作移动。
简单且有效的“五防”闭锁，防止误操作。
严密的防护措施，防止异物及虫害侵入，确保运行安全。
空间充裕的电缆终端室，可接多根电缆。
操作方便且极易监视的柜体设计。
体积小并可靠墙安装的开关柜，节省配电间占地面积。
快速接地开关用于接地及回路短接主要技术参数开关柜的主要技术参数(见表1)开关柜外形尺寸开关柜外形尺寸(见图1、表4)开关柜结构KYN28-12型开关柜的设计按GB3906中的金属铠装移开式开关设备的要求而设计，主要由柜体和中置式手车两大部分组成，柜体分断路器室，母线室、电缆室和继电器保护室等四个单独的隔室，外壳防护等级为，P4X，各隔室间和当断路器室门打开，断路器手车处于断开、试验位置时防护等级为，P2X，中置式手车由主开关(或其它功能元件)和底盘车两部分构成。
