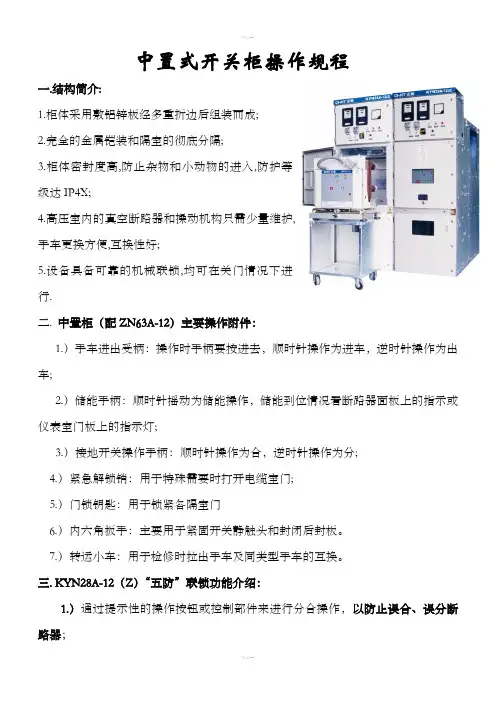

中置式开关柜操作规程

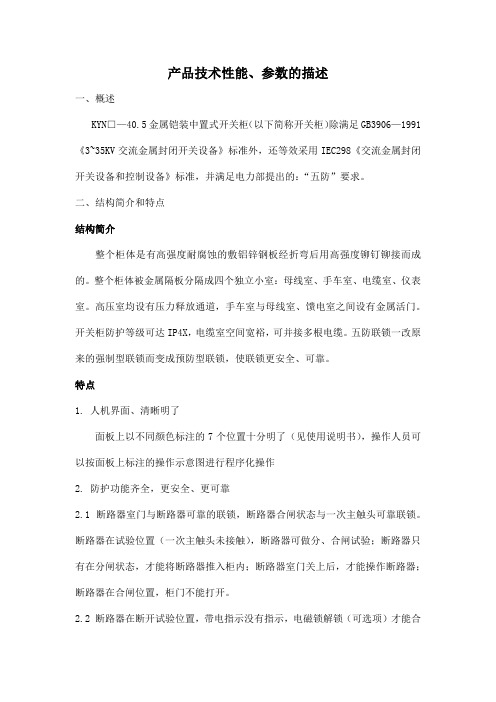

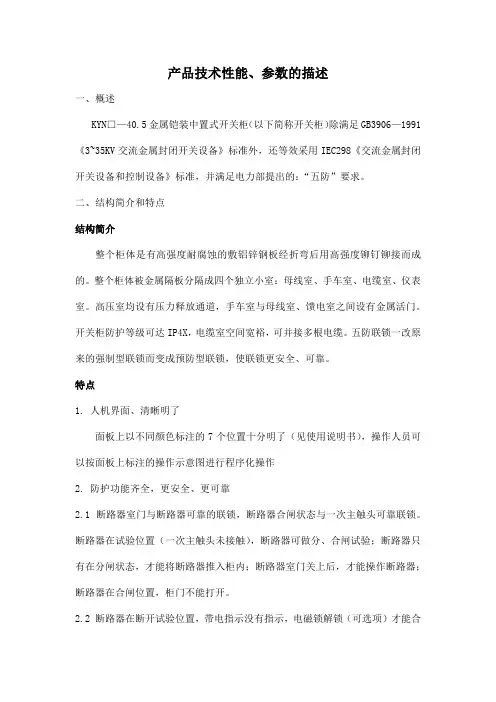

一.结构简介:
1.柜体采用敷铝锌板经多重折边后组装而成;
2.完全的金属铠装和隔室的彻底分隔;
3.柜体密封度高,防止杂物和小动物的进入,防护等
级达IP4X;
4.高压室内的真空断路器和操动机构只需少量维护,
手车更换方便,互换性好;
5.设备具备可靠的机械联锁,均可在关门情况下进
行.
二. 中置柜（配ZN63A-12）主要操作附件：
1.）手车进出受柄：操作时手柄要按进去，顺时针操作为进车，逆时针操作为出车;
2.）储能手柄：顺时针摇动为储能操作，储能到位情况看断路器面板上的指示或仪表室门板上的指示灯;
3.）接地开关操作手柄：顺时针操作为合，逆时针操作为分;
4.）紧急解锁销：用于特殊需要时打开电缆室门;
5.）门锁钥匙：用于锁紧各隔室门
6.）内六角扳手：主要用于紧固开关静触头和封闭后封板。
7.）转运小车：用于检修时拉出手车及同类型手车的互换。
三. KYN28A-12（Z）“五防”联锁功能介绍：
1.）通过提示性的操作按钮或控制部件来进行分合操作，以防止误合、误分断路器；
2.）断路器底盘上的机械联锁使手车在试验位置和工作位置时才能进行合分闸
操作，而且，在断路器合闸后手车无法移动，防止了带负荷误推拉断路器；
3.）接地开关联锁机构可以达到：仅当接地开关处于分闸状态时，断路器手车才能从试验/断开位置移至工作位置。仅当断路器手车处于试验断开位置时，接地开关才能进行合闸操作（接地开关可带带电显示装置）。这样实现了防止带电误合接地
4.）接地开关处于分闸位置时，下门和后封板均被联锁机构锁住无法打开，达到了防止误入带电间隔。
5.）在摇进断路器前请插入二次插件，手车进入工作位置时，二次插头将被锁定不能拔除。
使用联锁注意事项：
1.）本产品是以机械联锁为主，辅以电气联锁来实现其功能的，操作人员在操作时应注重操作规程与技术手段相结合才能有效的发挥联锁的保障作用，防止误操作事故的发生；
2.）本产品的联锁功能的投入和解除，均为在正常操作过程中实现的，无额外
的操作步骤。如果发现操作受阻（如操作力过大）应首先检查是否有误操作的可能，而不能强行操作以至损坏设备，甚至事故的发生；
3.）有些解锁功能因特殊需要允许紧急解锁，在操作时要采取必要的防护措施，一经处理完毕，应立即恢复联锁原状，且不宜经常使用。
四.一次通电前的准备工作：
1.检查各主要元器件有无损坏，如有损坏请停止使用并进行更换；
2.清除脏污，尤其是绝缘表面，由于运输过程或储存过程造成的脏污会影响产品的绝缘性能；
3.检查各回路和接地体的连接状况；
4.将断路器手车推入柜内，手动操作各联锁机构和储能、分合闸机构，观察储能状态、分合位置指示及各机构是否正常；
（1）.检查开关柜门、封板均处于关闭状态，手车位于试验位置，接地开关处于合闸状态；
（2.）电动分合主开关两次，确认控制回路正常；
（3.）分接地开关，用专用工具摇主开关至工作位置，取出操作工具；
（4.）对主开关发送合闸指令，主开关合闸，送电完毕，产品处于运行状态。六.停电检修操作：
（1.）分断路器；
（2.）把主开关摇出至试验位置，使主触头间形成隔离断口；
（3.）合接地开关（无接地开关须挂接地线）
（4.）这时接地开关与电缆室门及后封板联锁解除，用专用工具打开门或封板进入维修。
七.开关柜检修时应注意以下几点：
（1）检查断路器的有关参数，对断路器检查时应在未储能分闸状态时进行；
（2）检查推进机构、传动机构及各联锁机构有无异常情况；
（3）检查主回路触头有无损伤，擦除触头上的陈旧油脂；
（4）检查辅助回路插件有无异常情况；
（5）检查各接地点接地是否可靠；
(6）检查主回路各联结部位有无松动；
八.安全操作提示：
（1）本开关设备只能安装于适合电气设备工作的户内场所；
（2）确保由专业人员来进行安装、操作和维护，确保正确使用设备；
（3）必须确保现场电气设备的联接条件及工作规程的适用性与安全性；
（4）有关设备的一切操作都应遵守本说明中的相应规定；
（5）不要超出开关设备在正常条件下的技术参数中规定的负载；
（6）说明书及操作指南应放在所有与安装、操作及维护有关的人员便于拿到的地方。
