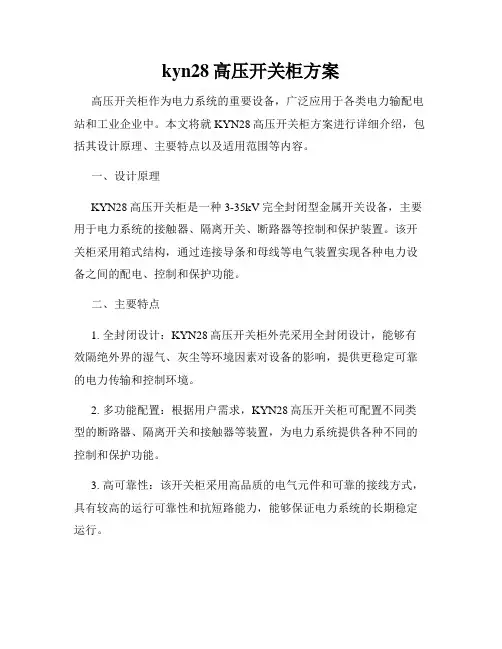

kyn28高压开关柜方案高压开关柜作为电力系统的重要设备，广泛应用于各类电力输配电站和工业企业中。
本文将就KYN28高压开关柜方案进行详细介绍，包括其设计原理、主要特点以及适用范围等内容。
一、设计原理KYN28高压开关柜是一种3-35kV完全封闭型金属开关设备，主要用于电力系统的接触器、隔离开关、断路器等控制和保护装置。
该开关柜采用箱式结构，通过连接导条和母线等电气装置实现各种电力设备之间的配电、控制和保护功能。
二、主要特点1. 全封闭设计：KYN28高压开关柜外壳采用全封闭设计，能够有效隔绝外界的湿气、灰尘等环境因素对设备的影响，提供更稳定可靠的电力传输和控制环境。
2. 多功能配置：根据用户需求，KYN28高压开关柜可配置不同类型的断路器、隔离开关和接触器等装置，为电力系统提供各种不同的控制和保护功能。
3. 高可靠性：该开关柜采用高品质的电气元件和可靠的接线方式，具有较高的运行可靠性和抗短路能力，能够保证电力系统的长期稳定运行。
4. 操作便捷：KYN28高压开关柜的操作界面简单明了，配有合理布局的触摸屏和按钮，方便用户进行开关操作和参数设定。
5. 智能监控：开关柜内部设有各种传感器和监测器，能够实时监测设备运行状态和参数，及时提供故障报警和维护提醒，方便用户进行设备管理和维护。
三、适用范围KYN28高压开关柜广泛应用于电力输配电站、工矿企业、市政工程等领域。
其主要适用于以下场合：1. 高压配电系统：KYN28高压开关柜能够实现对输电、变电和配电等高压设备的控制与保护，确保电力系统的安全稳定运行。
2. 工矿企业：KYN28高压开关柜可以满足工矿企业对电力分配、开关控制以及电气设备保护的需求，提高生产效率并有效保护设备安全。
3. 市政工程：KYN28高压开关柜可用于市政工程中的电力分配、供电保护等方面，确保城市电力系统的正常运行。
综上所述，KYN28高压开关柜方案具有全封闭设计、多功能配置、高可靠性、操作便捷和智能监控等主要特点，并且适用于高压配电系统、工矿企业和市政工程等多个领域。

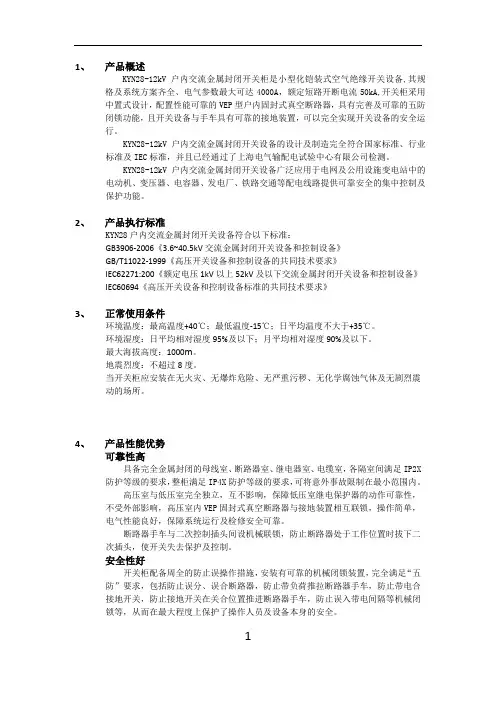

1、产品概述KYN28-12kV户内交流金属封闭开关柜是小型化铠装式空气绝缘开关设备,其规格及系统方案齐全、电气参数最大可达4000A，额定短路开断电流50kA,开关柜采用中置式设计，配置性能可靠的VEP型户内固封式真空断路器，具有完善及可靠的五防闭锁功能，且开关设备与手车具有可靠的接地装置，可以完全实现开关设备的安全运行。
KYN28-12kV户内交流金属封闭开关设备的设计及制造完全符合国家标准、行业标准及IEC标准，并且已经通过了上海电气输配电试验中心有限公司检测。
KYN28-12kV户内交流金属封闭开关设备广泛应用于电网及公用设施变电站中的电动机、变压器、电容器、发电厂、铁路交通等配电线路提供可靠安全的集中控制及保护功能。
2、产品执行标准KYN28户内交流金属封闭开关设备符合以下标准：GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》GB/T11022-1999《高压开关设备和控制设备的共同技术要求》IEC62271:200《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》IEC60694《高压开关设备和控制设备标准的共同技术要求》3、正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。
环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。
最大海拔高度：1000m。
地震烈度：不超过8度。
当开关柜应安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及无剧烈震动的场所。
4、产品性能优势可靠性高具备完全金属封闭的母线室、断路器室、继电器室、电缆室，各隔室间满足IP2X 防护等级的要求，整柜满足IP4X防护等级的要求，可将意外事故限制在最小范围内。
高压室与低压室完全独立，互不影响，保障低压室继电保护器的动作可靠性，不受外部影响，高压室内VEP固封式真空断路器与接地装置相互联锁，操作简单，电气性能良好，保障系统运行及检修安全可靠。
KYN28技术协议1.引言本技术协议旨在对KYN28系列交流金属封闭开关设备进行详细的技术介绍，包括其主要构成、技术参数、工作原理等内容，以帮助用户更好地了解该产品并正确使用。
2.产品概述2.1KYN28系列交流金属封闭开关设备（以下简称为KYN28开关设备）主要应用于交流额定电压为3.6kV、7.2kV、12kV、24kV、36kV的配电系统中，用于实现电源接通、切换和分配等控制功能。
2.2KYN28开关设备由断路器、隔离开关、负荷开关、电动机操作机构、仪表及辅助电器等组成，以满足不同电网中的不同要求。
3.技术参数3.1额定电压：3.6kV、7.2kV、12kV、24kV、36kV3.2额定电流：630A、1250A、1600A、2000A、2500A、3150A3.3额定短时耐受电流：20kA、25kA、31.5kA、40kA、50kA3.4额定峰值耐受电流：50kA、63kA、80kA、100kA、125kA3.5动稳定电流：4kA、5kA、6.3kA、8kA、10kA4.主要构成4.1断路器：采用真空断路器或SF6气体断路器，用于实现电路的开关与断开。
4.2隔离开关：用于实现电路的隔离和连接。
4.3负荷开关：用于实现电路的切换和分配。
4.4电动机操作机构：用于控制断路器、隔离开关和负荷开关的动作。
4.5仪表及辅助电器：包括电流互感器、电压互感器、过电压保护器、过流保护器等，用于实现对开关设备运行状态和电流电压的监测和保护。
5.工作原理5.1断路器工作原理：当电网出现故障时，断路器通过自动或手动操作机构，打开断路器触头，实现对故障电路的隔离，阻止故障电流进一步传递，从而保护电网的正常运行。
5.2隔离开关工作原理：隔离开关用于将设备从电网中隔离，使其电气绝缘，以便进行检修和维护工作。
隔离开关的操作不带负荷电流，因此无需考虑故障电流的能力。
5.3负荷开关工作原理：负荷开关用于将电源连接到所需的负载设备上，实现电流的切换和分配。
KYN28A-12金属铠装中置式开关柜技术性能、参数的描述一、总述1、本公司对设备应标的高压开关柜为KYN28A-12型户内金属铠装中置式开关柜（简称中置式开关柜）。
2、K YX28A-12中置式开关柜是原能源部和机械部联合推出的专利产品。
它是以ABB公司ZS1中置开关柜为蓝本，结合中国的国情进行改进而成的10KV级中压开关柜的最新产品。
3、K YN28A-12中置式开关柜为3〜10KV、50HZ单母线及单母线分段系统的配电装置，用于发电厂、中小型发电机送电、电力系统二次变电站及工矿企业变电所的受电、送电、大型高压电动机的起动、控制、监测及保护等场合。
4、本描述给出了KYN28A-12中置式开关柜的主要标准、性能参数、结构特点、配套元件及材料等可考核的基本要素，可作为签订合同及验收产品的依据。
5、本描述覆盖了招标书的技术要求，未述及的以招标书的要求为准。
二、引用标准G1207电压互感器BG1208电流互感器BG11022高压开关设备和控制设备标准的共用技术要求BGB39063〜35kV交流金属封闭开关设备G50150电气装置安装工程电气设备交接试验标准BG311. 1高压输变电设备的绝缘配合BG311.6拓电压试验技术BG191包装贮运标志BG1985交流高压隔离开关和接地开关BG763交流高压电器在长期工作时的发热BG2706交流高压电器动、热稳定试验方法BG3309高压开关设备常温下的机械试验BG232电气装置安装工程施工及验收规范BJIE56高压交流断路器CIE282高压熔断器CIE129交流隔离开关的接地开关CIE185电流互感器CIE186电压互感器CIE2981〜72. 5kV的交流金属封闭开关设备和控制设备CIE529外壳保护等级的分类CIEC 446用颜色鉴别绝缘导线和裸导线IEC 73指示灯和按钮颜色及控制开关装置IEC 427关于高压交流断路器合成试验的报告IEC 518高压开关设备和控制设备接地端尺寸标准化IEC 99避雷器IEC 431铜母排IEC 694高压交流开关柜和控制柜的一般要求IEC 71绝缘配合IEC 5171〜35kV高压交流开关柜和控制绝缘封IEC 632-1高汗电动机启动器IEC 144交流高压接触器DL402交流高压断路器订货技术条件DL40310〜35kV户内高压真空开关订货技术条件DL/T404户内交流高压开关柜订货技术条件DL/T593高压开关设备的共用订货技术条件DL/T539户内交流高压开关柜和元器件凝露及污秽试验技术条件NDGJ8 火力发电厂、变电所二次接线设计技术规定SDGJ17 火力发电厂厂用电设计技术规定SD318高圧开关柜闭锁装置技术条件SDGJ14导体和电器选择设计•技术规定SDJS高压配电装置设计技术规定SDJ9电气测量仪表装置设汁技术规程SDJ7电力设备过电压保护设计技术规程SD334高压带电显示装置技术条件三、使用环境条件1、周围空气温度，上限+40°C,下限-10°C,最大日温差：25Ko2、海拔高度：不大于lOOOmo凡海拔超过1000m的地方，按JB/Z102 "高压电器使用于高海拔地区的技术要求”规定处理。

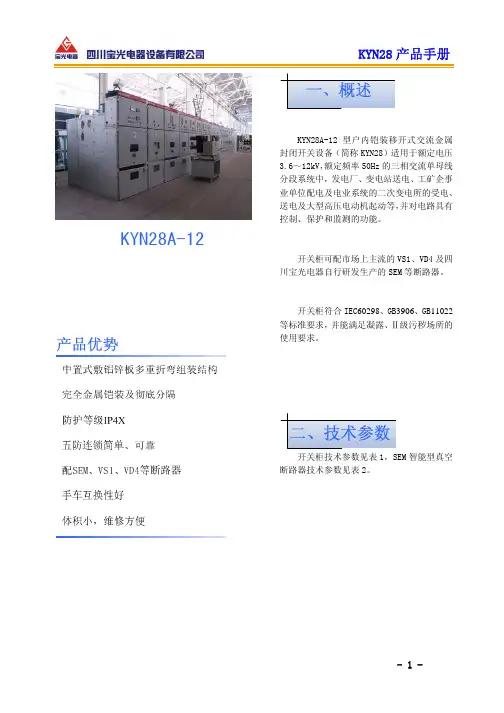

KYN28A-12户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备〔以下简称开关柜〕适用于三相交流50Hz、额定工作电压3.6〜12kV、额定工作电流630〜4000A、额定短时耐受电流20〜50kA系统中接受和分配电能之用；并具有对电路进行限制、保护和监测等功能.开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694 〔2001〕等标准的技术要求;能够配置VZ1、VD4、VS1 等多种型号的真空断路器、具有完善的预防误操作的联锁装置〔包括〃五防〃功能〕；元件布置合理,方案齐全,扩展性好,可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、平安可靠、性能稳定的配电设备,已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用.功能特点:♦平安可靠一一完全金属铠装及全封闭结构；采取均衡电场举措,可配置出〃型母线；各功能室用接地的金属板完全隔开,相互独立；所有设备的操作,包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等,均能在断路器门关闭状态下进行；具有可靠完善的联锁装置,能有效地预防误操作.♦实用性强一一壳体封闭严密,可预防杂物及小动物进入；手车互换性好,更换断路器非常方便；接地开关装设涡轮变速操作机构,操作异常轻便；♦适应性广一一进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装,占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器; 额定电流可达4000A,额定短时耐受电流可达50kA；电缆室有充裕的空间,可连接多根电缆.技术参数：外形尺寸:户应与制造厂协商；当断路器用于开断电容器组时,电容器组的额定电流不大于断路器额定电流的80%. ※：额定电流达3150A时需配备风冷装置.使用条件：♦周围空气温度：上限+40℃,下限-15℃,日内平均温度不超过+35℃♦周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染.♦海拔高度：开关柜使用在12kV时,不超过1000m开关柜使用在3.6kV、7.2k时,不超过2000m♦空气相对湿度：日平均值不大于95%,月平均值不大于90%♦地震烈度：不超过8度.♦用户有特殊要求时,可与我公司协商并取得一致意见订货须知：1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等2、辅助回路接线原理图、端子排列图3、开关设备内的电器元件的型号、规格、数量4、开关设别限制、测量及保护功能的要求以及其他闭锁和自动装置的要求5、如开关设备之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据6、需要附件、备件时,应提出种类和数量开关设备使用在特殊环境条件,应在订货时详细说明KYN28系列开关柜操作顺序高压开关柜由柜体和手车两大局部构成.柜体由金属隔板分隔成四个独立的隔室：母线室、手车室、电缆室和继电器仪表室.高压柜手车按用途分为断路器手车、计量手车、隔离手车几种,同品牌、同参数规格的手车可互换.手车在柜内有试验位置和工作位置,每一位置都均有到位装置,并连接到电气和机械连锁装置,预防操作人员误操作以保证操作平安.1、断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,预防了带负荷误拉、推断路器；2、仅当接地开关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了预防带电误合接地开关及防止接地开关处于闭合位置时关合断路器；3、接地开关处在分闸位置时,下门及后门都无法翻开,预防了误入带电间隔；4、断路器在工作位置时,二次插头被锁定不能拔出.高压柜平安连锁装置为保证平安及联锁装置可靠不至损坏,必须按联锁程序进行操作.高压开关柜有平安可靠的连锁装置,其作用为：1、预防误操作断路器.2、预防带负荷拉合隔离开关,即预防带负荷推拉小车.3、预防带电挂接地线,即预防带电合接地开关.4、预防带接地线送电,即预防接地开关处于接地位置时送电.5、预防误入带电间隔.进线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关出线柜下门〕.2、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时需把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.3、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.4、将断路器手摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.5、观察带电显示器,确定外线电源已送至本柜〔带电显示器面板开关压下为ON位置, 如带电显示灯亮表示外电源已送至本柜断路器下触头. 如带电显示灯不亮,那么需先送外电源至本柜〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功〔操作合、分转换开关时, 把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障. 在检修完毕后,需手动复位综合继保〕.进线柜停电操作程序1、观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置.2、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置, 松开手后操作手柄应自动复位至预分位置〕3、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.4、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时需把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.5、观察带电显示器,确认不带电方可继续操作〔进线柜下门有电磁锁强制闭锁,只有在进线端不带电时方可解锁,但在进线端带电时也可用钥匙紧急解锁.进线断路器分闸并不代表进线柜不带电,如外电源没停,此时电缆室是带高压电的,强行进入有生命危险〕.6、翻开下门,验电〔必须验电〕,放电〔必须放电〕,挂接地线〔必须挂接地线〕,维修人员可进入维护、检修.出线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关柜下门〕.2、将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关处于分闸位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔,柜下门闭锁.3、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时先把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后, 放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.4、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.5、将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看带电显示及其它相关信号,一切正常,送电成功〔操作合、分转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障.在检修完毕后,需手动复位综合继保1、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置〕.2、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.3、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时先把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.4、观察带电显示器,确认不带电方可继续操作.5、将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,翻开柜下门,维修人员可进入维护、检修.6、接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关,也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作.接地开关与柜下门联锁可紧急解锁,只有在确认必要时才可紧急解锁,否那么有触电危险. 所用变柜操作程序所用变熔断器手车的操作方法与断路器手车操作相同, 禁止带负荷操作熔断器手车.所用变熔断器手车的熔断器虽然具有一定的分断及消弧水平,但必须正确顺序操作熔断器手车〔先翻开柜下门,分断所有低压断路器,关好柜下门并锁紧,最后才能操作熔断器手车〕. 所用变柜后封板和熔断器手车没联锁,即在所用变投运时,也可用专用工具翻开柜体后封板,这时所用变的低压端可直接接触,通常按先摇出熔断器手车再翻开后封板顺序操作, 如特殊情况下必须带电开后封板时,需特别注意平安.上下压配电柜平安技术操作规程：1、在全部和局部带电的盘上进行工作,应将检修设备与运行设备以明显标志隔开.2、有电流互感器电压互感器的二次绕组应有永久性的、可靠的保护接地.3、在运行的电流互感器二次回路上工作时,应采取以下平安举措：(1)、严禁将电流回路断开.(2)、为了可靠地将电流互感器二次线圈短路,必须使用短路片和短路线,禁止使用导线缠绕.(3)、禁止在电流互感器与短路端子之间的回路和导线上进行任何工作.4、在运行中的电压互感器二次回路上工作时,应采取以下平安举措：(1)、严格预防短路或接地(2)、应使用绝缘工具、戴绝缘手套,必要时在工作前停用有关继电保护装置.(3)、接临时负载时,必须装有专用的开关和熔断器.(4)、二次回路通电试验时,为预防由二次侧向一次反变压,除将二次回路断开外,还应取下一次熔断器.(5)、二次回路通电或耐压试验前,应通知值班员和有关人员,并派人看守现场,检查回路,确认无人工作前方可加压.(6)、检查断电保护和二次回路的工作人员,未经值班人员许可,不准进行任何倒闸操作.。
KYN28使用说明一、设备概述1.结构紧凑，体积小，重量轻，适合室内安装和运输。
2.金属封闭结构有效防止灰尘、水分等外界物质进入，提高设备的安全性和可靠性。
3.采用模块化设计，易于维修和更换。
4.采用可靠的绝缘材料，具有良好的热稳定性和机械强度。
二、安装与调试1.安装前应先检查设备的外观、装置和附件是否完好。
2.开关柜应安装在干燥、通风良好的室内。
安装时应注意保持足够的通道和操作空间。
3.进行设备的接线前，应先打开设备和主干线的隔离开关，并进行安全检查。
4.连接电源和负载前，应检查电缆和接线的质量和准确性。
三、操作与控制1.开关柜上方的电动机操作装置用于控制开关的开合操作。
操作时应按照正确的操作程序进行，确保安全可靠。
2.操作台上的指示灯和仪表用于显示设备的工作状态和参数。
操作人员应密切关注这些指示，并根据需要采取相应的措施。
3.控制设备的参数可通过设备的控制面板进行调整和设置。
调整前应熟悉相关指令和操作方法。
四、维护与保养1.开关设备应定期进行维护和保养。
维护人员应按照设备的维护手册进行操作。
2.维护时应先切断设备的供电，并进行安全工作。
维修过程中应使用相应的工具和设备。
3.定期清洁和检查设备的绝缘部件和接点，保持其良好的工作状态。
4.发现故障或损坏时，应及时排除故障并更换受损部件。
五、注意事项1.对于不熟悉设备的人员，禁止擅自操作设备。
2.设备使用过程中应严禁超负荷使用，以免造成设备损坏或事故。
3.设备使用过程中应注意检查环境温度和湿度，确保设备的正常工作条件。
4.定期对设备进行漏电保护装置的测试，确保其正常工作。
六、故障排除1.在设备出现故障时，应及时采取措施排除故障。
对于无法解决的故障，应及时报修。
2.故障排除过程中应注意安全，避免电击和其他事故。
七、处理废弃设备废弃设备应按照相关法规进行处理，以确保环境的安全和卫生。

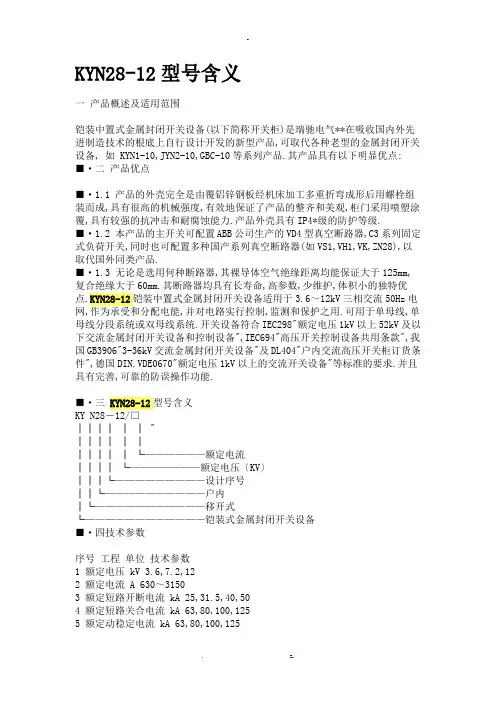

KYN28-12型号含义一产品概述及适用范围铠装中置式金属封闭开关设备(以下简称开关柜)是瑞驰电气**在吸收国内外先进制造技术的根底上自行设计开发的新型产品,可取代各种老型的金属封闭开关设备, 如 KYN1-10,JYN2-10,GBC-10等系列产品.其产品具有以下明显优点: ■·二产品优点■·1.1 产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成,具有很高的机械强度,有效地保证了产品的整齐和美观,柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力.产品外壳具有IP4*级的防护等级. ■·1.2 本产品的主开关可配置ABB公司生产的VD4型真空断路器,C3系列固定式负荷开关,同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28),以取代国外同类产品.■·1.3 无论是选用何种断路器,其裸导体空气绝缘距离均能保证大于125mm,复合绝缘大于60mm.其断路器均具有长寿命,高参数,少维护,体积小的独特优点.KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网,作为承受和分配电能,并对电路实行控制,监测和保护之用.可用于单母线,单母线分段系统或双母线系统.开关设备符合IEC298"额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备",IEC694"高压开关控制设备共用条款",我国GB3906"3-36kV交流金属封闭开关设备"及DL404"户内交流高压开关柜订货条件",德国DIN.VDE0670"额定电压1kV以上的交流开关设备"等标准的要求.并且具有完善,可靠的防误操作功能.■·三KYN28-12型号含义KY N28－12/□││││ │ │ "││││ │ │││││ │ └——————额定电流││││ └———————额定电压〔KV〕│││└—————————设计序号││└——————————户内│└———————————移开式└————————————铠装式金属封闭开关设备■·四技术参数序号工程单位技术参数1 额定电压 kV 3.6,7.2,122 额定电流 A 630～31503 额定短路开断电流 kA 25,31.5,40,504 额定短路关合电流 kA 63,80,100,1255 额定动稳定电流 kA 63,80,100,1256 额定热稳定电流 kA 25,31.5,40,507 额定热稳定时间 S 48 防护等级 IP2*,IP3*,IP4*9 操作方式弹簧储能式10 外形尺寸(宽*宽*高) mm (800)*(1500)*2200;1000*(1650)*2200断路器及操作机构的技术参数名称单位 VS1(K).VD4.VK12J25 VS1(K).VD4.VKM31.5 VS1(K).VD4.VKP40 VS1(K).VD4.VKQ50额定电压 kV 12额定电流 A 630 1250 2000 3150额定频率 Hz 50额定开断电流(有效值) kA 25 31.5 40 50额定关合电流(峰值) kA 63 80 100 125热稳定电流(有效值) kA 25 31.5 40 50热稳定时间 S 4机械寿命次Times 20000触头开距mm 7.5±0.5 8.5 0.5-1触头超程mm 3±1缓冲行程mm 5±1触头合闸弹跳时间ms ≤2三相触头分合闸不同期性ms ≤1平均合闸速度m/s 0.6±0.2平均合闸时间m/s 1.4±0.2合闸时间 ms 25～50分闸时间 ms 13～24 13～25各相导电回路电阻μΩ ≤60 ≤50 ≤40 ≤30操作电压 V DC110 AC220 DC220合闸操作电流 A 3.5 1.75分闸操作电流 A 3.5 1.75额定操作顺序 O 0.3s CO 180sCO5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经C机床加工,并采取多重折边工艺,使整个柜体不仅具有精度高,很强的抗腐蚀与抗氧化作用,而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻,机械强度高.柜体采用组装式构造,用拉铆螺母的和高强度的螺栓联接而成,这样使加工生产周期短,零部件通用性强,占地面积少,便于组织生产.开关柜被分隔成手车室,母线室,电缆室,继电器仪表室(低压室),每一隔室外壳均独立接地.开关柜的门采用喷塑工艺,使其外表抗冲击,耐腐蚀,保证了外形的美观.5.2手车手车骨架采用钢板经C机床加工后铆接而成.手车与柜体绝缘配合,机械联锁,平安可靠灵活.根据用途,手车可分为断路器手车,电压互感器手车,计量手车等等.各类手车的高度与深度统一,一样规格的手车能互换.手车在柜内有隔离/试验位置和工作位置,每一位置均设有定位装置,以保证联锁可靠,必须按联锁防误操作程序进展操作.各种手车均采用螺母,丝杆摇动推进,退出,其操作轻便,灵活,适合于值班人员操作.手车当需要移开柜体时,用一只专用转运车,就可以方便抽出,进展各种检查,维护;而且采用中置式,整个手车体积小,检查,维护极方便.5.3开关柜内的隔室开关设备主要电气元件都有其独立的隔室,即:断路器手车室,母线室,电缆室,继电器仪表室.各隔室防护等级都到达IP2*;除继电器室外,其他三隔室都分别有其泄压通道.由于采用了中置式形式,电缆室位置大大增加,因此设备可接多路电缆.(1)断路器隔室在断路器室B安装了供断路器手车滑行的导轨.手车能在工作位置,试验/隔离位置之间移动.活动帘板12由金属板制成,安装在手车室的后壁上.手车从隔离/试验位置移动至工作位置过程中,装在母线小室A和电缆联接小室(电缆室)C内的静触头盒上的静触头4前的活动帘板自动地翻开,反方向移动手车,活动帘板自动闭合,把静触头盒封闭起来,从而保障了操作人员不触及带电体.手车在开关柜的门关闭情况下被操作,通过观察窗可以看到手车在柜内所处的位置,同时也能看到手车上的On(用以使断路器合闸)/ OFF(用以使断路器分闸)按钮和ON/OFF 机械位置指示器以及储能/释能状况指示器.(2)可抽出式断路器手车车架是由钢板拼成的,手车上装有真空断路器和其他辅助设备.带有弹簧触子系统5的一次动触头由臂杆装在断路器的出线端子上,断路器的操动机构的控制按钮和分合闸文职指示等均设在手车面板上,以方便操作.手车进入开关柜内到达隔离/试验位置时,手车外壳与开关柜接地系统可靠接通,仪表保护和控制线路也通过二次插头10与开关柜联通.手车移至工作位置时,接通除断路器外的一次回路.(3)母线隔室母线3从一个开关柜引至另一个开关柜,通过分支母线2和静触头盒固定.主母线与联络母线为矩形截面的圆角铜排.用于大电流负荷时需要用二根矩形母线.全部母线用热缩套管覆盖.扁平的分支线通过螺栓接线与静触头盒主母线相连接.母线穿越开关柜隔板处用绝缘套管支撑,如果柜内出线内部故障电弧,能防止母线贯穿熔化,保证事故不致蔓延到邻柜,并防止主母线因电动力的作用而变形.(4)电缆隔室电缆隔室的后壁可安装电流互感器7,电压互感器8,接地开关6,电缆室内也能安装避雷器.手车13和水平隔板19移开后,施工人员就能从正面进入开关柜安装电缆,在电缆室内设有特定的电缆连接导体,可并接1-6根单蕊电缆,同时在其下部还配制可拆卸的金属封板,以确保现场施工的方便.(5)仪表隔室仪表隔室内可装继电保护元件,仪表,带电监察指示器以及特殊要求的是二次设备.控制线路敷设在足够空间的线槽内,并有金属盖板,左侧线槽是为控制小母线的引进和引出预留的,开关柜自身内部的二次线敷设在右侧.仪表隔室的侧板上还留有小母线穿越孔位以便施工.5.4防止误操作联锁装置开关柜具有可靠的联锁装置,为操作人员与维护人员提供可靠的平安保护,其作用如下:(1)手车从工作位置移至隔离/试验位置后,活动帘板将静触头盒隔开,防止误入带电隔室.检修时,可用挂锁将活动帘板锁定.2)断路器处于合闸状态时,手车不能从工作位置拉出或从隔离/试验位置推至工作位置;断路器的手车已充分锁定试验位置或工作位置才能被操作3)接地开关仅在手车处于隔离/试验位置及柜外时才能被操作,当接地开关处于合闸状态时,手车不能从隔离/试验位置退至工作位置.(4)手车在工作位置时,二次插头被锁定不能拔开.5.5压力释放装置在手车室,母线室和电缆室的上方均设有压力释放装置,当断路器或母线发生内部故障电弧时,伴随电弧的出现,开关柜内部气压升高,顶部装配的压力释放金属板将被自动翻开释放压力和排泄气体,以确保操作人员和开关柜的平安.5.6二次插头与手车的位置联锁开关柜上的二次线与手车的二次线的联络是通过二次插头来实现的.二次插头的动触头通过一个尼龙波纹管与手车相连,二次静触头座装设在开关柜断路器隔室的右上方.手车只有在试验/隔离位置时,才能插上和解除二次插头,手车处于工作位置时于机械联锁作用,二次插头被锁定,不能解除.断路器手车在二次插头未接通之前仅能进展分闸,由于断路器手车的合闸机构被电磁锁定,所以无法使其合闸.5.7带电显示装置开关柜内设有带电显示装置.该装置由高压传感器和可携带式显示器两局部组成.传感器安装在母线或馈线侧,显示器的插接口安装在开关柜低压隔室上,当需检测A,B,C三相是否带电时,可将携带式显示器的插头插入L1,L2,L3接口,如果显示器动作,则表示母线或馈线侧带电,反之,则说明不带电.同时也能作为相序检测器或电光指示器,其作用也是检测高压侧上否带电.5.8防止凝露和腐蚀在为了防止在高湿度或温度变化较大的气候环境中产生凝露带来之危险.在断路器和电缆室内分别装设加热器,以便在上述环境中使用和防止腐蚀发生.5.9接地装置在电缆室内单独设立有5×40mm2的接地铜排能贯邻相邻的开关柜,并与柜体良好接触.此接地排供直接接地之元器件使用.同时由于整个柜体用敷铝锌板相拼联,这样使整个柜体都处在良好接地状态之中,确保运行操作人员及柜体平安.■·六根底形式1,开关柜的安装根底的施工应符合"电力建立施工及验收技术标准"中的有关条款规定.2,开关柜的安装根底一般要分二次浇灌混凝土.第一次为开关柜安装构件即角钢或方钢,槽钢构件安装根底.第二次浇灌混凝土是地面的补充层,一般厚度为60mm,在浇注混凝土补充层时混凝土高度应低于构件平面1～3mm.3。
KYN28A-12型10kV高压柜说明书一、概述二、产品特点开关柜的外壳采用优质薄钢板经数控机床加工成型，具有精度高，重量轻，机械强度高，外形美观等优点，柜体采用组装式结构，用铆钉联接而成，加工生产周期短，零部件通用性强，占地面积小，便于组织生产。
产品外壳具有IP4X级的防护等级。
手车骨架采用薄钢板经数控机床加工后组装而成。
手车与柜体配合精确、移动灵活，机械联锁安全、可靠。
根据不同用途手车分为断路器手车、电压互感器手车、计量手车、隔离手车。
各类手车按模数，积木式变化，同规格手车可以自由互换。
手车在柜体内有分离/试验位置和工作位置，每一位置都有定位装置，以保证联锁可靠。
使用时必须按照联锁防误操作程序进行操作。
主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1,VH1,VK,ZN28），以取代国外同类产品。
无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命，高参数，少维护，体积小的独特优点。
开关柜采用中置式结构，因而电缆室空间较大，隔室内可安装电流互感器、接地开关、避雷器等元件。
电缆室内每相可并接1～3根单芯电缆。
必要时每相可并接6根单芯电缆。
电缆隔室底部配制开缝的可卸式封板。
继电器仪表室内可安装继电保护元件、仪表、带电显示装置以及其他二次设备。
控制线敷设在线槽内。
其左侧线槽是为控制小线的引出预留的。
控制线穿越高压室时有金属线槽隔离。
开关设备的二次线与断路器手车的二次线的连接是通过手动二次插接件来实现的。
二次插头通过尼龙波纹管与断路器手车相连，二次插座装设在开关柜手车室的右上方。
断路器手车只有在分离/试验位置时，才能插上和拔出二次插头；断路器手车处于工作位置时，二次插头被锁定，不能拔出。
当加有失电闭锁线圈时，断路器手车的合闸机构被电磁铁锁定，断路器手车在二次插头未通电之前，仅能进行手动分闸，而不能进行手动合闸。
kyn28柜原理KYN28柜是一种常用的高压开关柜，广泛应用于输电、配电和工矿企业中。
本文将介绍KYN28柜的原理和主要特点。
一、KYN28柜的原理KYN28柜是一种交流金属封闭开关设备，适用于3至12kV的电力系统。
其工作原理基于以下几个主要方面：1. 电缆接口单元：KYN28柜的电缆接口单元是连接电缆和柜体的重要部分。
它通过电缆连接器将电缆引入柜体，并确保电缆与柜内部相互连接。
2. 断路器单元：KYN28柜的断路器单元负责对电力系统中的电流进行控制和隔离。
它具有快速断电、分离和恢复电路的能力，在发生电力故障时能够及时切断电流，保护设备和人员安全。
3. 隔离开关单元：KYN28柜的隔离开关单元是用于分离和连接电路的关键组件。
它具有良好的隔离性能，能够防止电弧和电压冲击，确保电路的正常运行。
4. 接地开关单元：KYN28柜的接地开关单元用于接地故障电流，以确保电力系统的安全。
它能够快速检测到接地故障并切断电流，减少对设备和人员的损害。
5. CT/PT单元：KYN28柜的CT/PT单元用于测量电流和电压。
它通过电流互感器和电压互感器将电流和电压转换为可以读取的信号，以监测电力系统的运行状态。
二、KYN28柜的特点KYN28柜作为一种高压开关柜，具有以下几个特点：1. 结构紧凑：KYN28柜采用模块化设计，结构紧凑，占地面积小，适用于各种环境条件。
2. 可靠性高：KYN28柜具有可靠的隔离、断电和接地功能，能够有效保护电力系统的安全和稳定运行。
3. 操作方便：KYN28柜采用人性化的设计，操作简单方便。
各个部件之间连接紧密，维护保养也相对容易。
4. 安全性能优越：KYN28柜具有良好的隔离性能和防护措施，能够有效防止电弧和电压冲击，确保用户的安全。
5. 功能多样：KYN28柜可根据需要配置不同的单元，满足用户对电力系统的不同需求，具有较强的适应性。
三、KYN28柜的应用KYN28柜广泛应用于输电、配电和工矿企业的电力系统中。
KYN28-12-技术规范书KYN28-12高压开关柜资料1.产品简介1.1开关柜配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。
1.2KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单母线及双母线分段系统的户成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。
2.产品使用环境KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。
条件与措施如下：气候与环境条件产品正常适合的条件辅助措施海拔高度(m) 不超过2000m 超过采用高原型最高温度(oC) ＋40最低温度(oC) -5 低于标准装加热器最大相对湿度月平均(＋25oC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(oC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所GB2900.19 电工名词术语：高压试验技术和绝缘配合GB2900.20 电工名词术语：高压开关设备GB5465.2 电气设备用图形符号GB191 包装储运图示标志GB4205 控制电气设备的操作件标准运动方向GB156 额定电压GB762 电气设备额定电流GB1980 电气设备额定频率GB11022 高压开关设备通用技术条件GB5582 高压电力设备外绝缘的污秽等级GB4797.2 电工电子产品自然环境条件海拔和气压水深和水压GB311.1 高压输变电设备的绝缘配合GB311.2~6 高电压试验技术GB4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法GB7354 局部放电测量GB11604 高压电器设备无线电干扰测试方法GB763 交流高压电器在长期工作时的发热GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下的机械试验GB5273 变压器、电器及套管的接线端子GB2423.4 电工电子产品基本环境试验规程试验D6:主变温热试验方法GB4728.1~13 电气图用图形符号GB4025 电工成套装置中的指示灯和按钮的颜色GB4884 绝缘导线的标记GB6988.1~7 电气制图GB7159 电气技术的文学符号制订通则GB1207-86 电压互感器GB1208-87 电流互感器GB3906-91 3~35kV交流金属封闭开关设备GB50150-91 电气装置安装工程、电器设备交接试验标准IEC-298 额定电压1~72kV交流金属封闭开关设备和控制设备IEC-56 高压交流断路器IEC-113 图解、图表、表格IEC-128 技术图的一般原理IEC-694 高压开关设备和控制设备的通用条款技术参数1.1.1额定电压：10kV1.1.2运行最高电压：12kV1.2工频耐压：42kV/min开关柜技术参数1.2.1主母线额定电流：1250A1.2.2短时耐受电流：31.5kA/4S1.2.3额定动力稳定电流：80kA1.1.3防护等级：IP4X；断路器门打开IP2X1.4雷电冲击电压：75kV1.5频率：50H Z1.6真空断路器技术参数1.7额定电压：10kV1.8运行最高电压：12kV1.81频率：50H Z型号：VS1（ZN63B-12）1.9额定电流：1250A1.10工频耐压：对地、相间及普通断口工频耐压值42kV/min；隔离断口间的绝缘工频耐压值48kV/min1.11雷电冲击电压（全波）：75kV额定动稳定电流：31.5kA 1.12辅助回路工频耐受电压：2kV1.13额定短路开断电流（有效值）（4S）：31.5kA1.14操作电压：DC220V3.开关柜如何设计1.3柜体1.3.1柜体的外壳与各功能小室的隔板均采用优质板材，具有很强的抗腐蚀与抗氧化性能，并具有比同等钢板高的机械强度。
KYN28-12(Z)(GZS1)型铠装移开式交流金属封闭开关柜一、概述KYN28-12(Z)(GZS1)型铠装移开式交流金属封闭开关柜系额定电压3.6~12KV三相交流50HZ的户内成套配电装置。
用于发电厂送电、电业系统和工矿企业变电所受电、配电，还可以用于频繁启动高压电动机等。
本开关柜能满足GB3906、DL404、IEC-298等标准的要求，并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防”功能。
1、使用环境条件：海拔高度：不超过1000m；环境温度：上限+40℃，下限-10℃；相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；地震烈度：不超过8度；无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
2、主要特点：1)柜体结构采用敷铝锌板经多重折弯组装而成；2)所有的操作均在柜门关闭状态下进行；3)防护等级高，可防止杂物和虫害侵入；4)简单有效的“五防”闭锁，防止误操作；5)可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器；6)更换断路器简单，手车互换性好；7)柜体可靠墙安装、柜前维护、减少占地面积；8)电缆室空间充裕、可连接多根电缆；9)快速接地开关用于接地和回路短路；10)断路器室、继电器室、电缆室可根据用户要求分别加装加热器，防止凝露与腐蚀发生；11)断路器室、电缆室可根据用户要求分别加装照明装置，以方便维护及检修。
二、主要技术参数：三、结构说明：开关柜由固定的柜体和可抽出部分(手车)两部分组成。
柜体外壳和各功能单元的隔板均采用覆铝锌钢板栓接而成。
开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
本开关柜可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器手车。
kyn28-12高压开关柜简介KYN28-12高压开关柜是一种高压开关设备，广泛应用于变电站、工矿企业和城市建设等领域。
该开关柜采用全封闭、金属外壳结构，可靠耐用，适用于各种恶劣的工作环境。
结构和特点结构KYN28-12高压开关柜主要由柜体、断路器室、隔离室、电缆室和母线室等组成。
柜体外部采用喷漆处理，内部布置合理，设有安全触摸点，方便操作和维护。
特点1.可靠性高：KYN28-12高压开关柜采用先进的绝缘技术，具有良好的绝缘性能和防爬弧特性，可靠性高。
2.维护方便：开关柜内部设有可拆装的仪表和元器件，方便日常维护和检修。
3.操作简单：开关柜采用直观的操作界面和人性化的设计，便于操作员进行操作。
4.多功能：开关柜支持多种操作模式和保护功能，可满足不同需求。
技术参数•额定电压：12kV•额定电流：630A、1250A、1600A、2000A•额定短路开断电流：20kA•额定开断电流：630A、1250A、1600A、2000A应用领域KYN28-12高压开关柜广泛应用于以下领域： - 变电站：在变电站中，KYN28-12高压开关柜用于控制和保护电力系统的运行。
- 工矿企业：在工矿企业中，KYN28-12高压开关柜用于配电系统的控制和保护。
- 城市建设：在城市建设中，KYN28-12高压开关柜用于市政工程的供电系统。
安装和维护安装1.安装前应先检查开关柜的外观和配件是否完好。
2.将开关柜放置在平整的地面上，并确保周围没有杂物和阻碍。
3.按照安装图纸的要求，正确安装开关柜的配线和接地装置。
4.安装完成后，进行全面的检查和测试。
维护1.定期检查开关柜的外观是否有损坏或锈蚀，并及时修复。
2.检查开关柜的接线和接地是否牢固可靠。
3.定期清洁开关柜内部的灰尘和杂物，并检查电缆的连接是否松动。
4.定期进行绝缘测试和保护装置的检查。
注意事项1.在操作开关柜时，应先切断开关柜所连接的电源，确保安全。
2.在进行维修和检修时，应按照相关规定和要求进行，切勿随意拆卸开关柜的元器件。
KYN28型高压配电柜安装使用说明书KYN 型高压配电柜一、概述：KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。
实为一种性能优越的配电装置。
二、产品型号及含义:三、使用条件:a.正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%，月平均不大于90%4）地震：烈度不超过8度5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求2、特殊工作条件：在超过规定的正常环境条件下使用时，由用户和制造厂协商。
四、电气性能:1.基本电气参数：表12.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。
进、出线及隔离断路器：额定电流为1250A额定短路开断电流：31.5KA额定动稳定电流:80KA机械寿命:20000次额定短路开断电流开断次数：50次合闸时间：≤60ms跳闸时间：≤45ms最大三相分合不同期: ≤2msb.操作机构：专用弹簧操作机构操作电源电压:DC220V合闸线圈电压/功率:DC220V/245W分闸线圈电压/功率:DC220V/245Wc.电流互感器: LZZB9J-10 /150b/2 □/5计量0.2S级15VA.测量0.5级15VA.保护10P20 30VA变比与配置图相一致d.电压互感器：JDZXF11-10 0.1//3 0.1//3 0.1/3e.带电显示装置：DXN12-Tf.氧化锌避雷器：HY5WS1-17参数五、设备的主要特点：1）开关柜的外壳选用敷铝锌钢板经多重折弯组装而成，所有部件有足够的强度，能承受运输、安装和地震及运行短路所引起的作用力不致损坏。
•描述：KYN28-12型铠装中置式金属封闭开关柜概述KYN28-12型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品，可取代各种老型的金属封闭开关设备。
该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，既可配用VSl真空断路器，又可配用ABB公司的VD4真空断路器。
是一种理想的新型配电装置。
适用范围及用途KYN28-12型铠装中置式金属封闭开关柜，适用于3.6kY-12kV三相交流50Hz 单母线及单母线分段的配电系统，作为接受和分配电能的成套开关装置，主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。
符合标准本中置柜符合下列标准1EC60298《额定电压1kY以上至52kY(含)交流流金属外壳开关设备和控制设备》GB3906标准《3.6kV-40.5kY交流金属封闭开关设备和控制设备》正常工作条件周围空气温度：上限+40℃，下限-10℃；相对湿度：日平均值不大干95％，月平均值不大干90％；海拔高度不超过1 000m；地震烈度不超过8度；周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈振动。
在超过本产品技术条件规定的环境条件下使用时，由用户和本公司协商。
型号含义开关柜的特点可选用ABB公司生产的VD4真空断路器或国产VSl真空断路器采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体，不必涂漆且永不生锈。
完全金属铠装，各功能单元，即使柜门关闭也可操作移动。
简单且有效的“五防”闭锁，防止误操作。
严密的防护措施，防止异物及虫害侵入，确保运行安全。
空间充裕的电缆终端室，可接多根电缆。
KYN28-12型号含义一产品概述及适用范围铠装中置式金属封闭开关设备(以下简称开关柜)是瑞驰电气**在吸收国内外先进制造技术的根底上自行设计开发的新型产品,可取代各种老型的金属封闭开关设备, 如 KYN1-10,JYN2-10,GBC-10等系列产品.其产品具有以下明显优点: ■·二产品优点■·1.1 产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成,具有很高的机械强度,有效地保证了产品的整齐和美观,柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力.产品外壳具有IP4*级的防护等级. ■·1.2 本产品的主开关可配置ABB公司生产的VD4型真空断路器,C3系列固定式负荷开关,同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28),以取代国外同类产品.■·1.3 无论是选用何种断路器,其裸导体空气绝缘距离均能保证大于125mm,复合绝缘大于60mm.其断路器均具有长寿命,高参数,少维护,体积小的独特优点.KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网,作为承受和分配电能,并对电路实行控制,监测和保护之用.可用于单母线,单母线分段系统或双母线系统.开关设备符合IEC298"额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备",IEC694"高压开关控制设备共用条款",我国GB3906"3-36kV交流金属封闭开关设备"及DL404"户内交流高压开关柜订货条件",德国DIN.VDE0670"额定电压1kV以上的交流开关设备"等标准的要求.并且具有完善,可靠的防误操作功能.■·三KYN28-12型号含义KY N28－12/□││││ │ │ "││││ │ │││││ │ └——————额定电流││││ └———————额定电压〔KV〕│││└—————————设计序号││└——————————户内│└———————————移开式└————————————铠装式金属封闭开关设备■·四技术参数序号工程单位技术参数1 额定电压 kV 3.6,7.2,122 额定电流 A 630～31503 额定短路开断电流 kA 25,31.5,40,504 额定短路关合电流 kA 63,80,100,1255 额定动稳定电流 kA 63,80,100,1256 额定热稳定电流 kA 25,31.5,40,507 额定热稳定时间 S 48 防护等级 IP2*,IP3*,IP4*9 操作方式弹簧储能式10 外形尺寸(宽*宽*高) mm (800)*(1500)*2200;1000*(1650)*2200断路器及操作机构的技术参数名称单位 VS1(K).VD4.VK12J25 VS1(K).VD4.VKM31.5 VS1(K).VD4.VKP40 VS1(K).VD4.VKQ50额定电压 kV 12额定电流 A 630 1250 2000 3150额定频率 Hz 50额定开断电流(有效值) kA 25 31.5 40 50额定关合电流(峰值) kA 63 80 100 125热稳定电流(有效值) kA 25 31.5 40 50热稳定时间 S 4机械寿命次Times 20000触头开距mm 7.5±0.5 8.5 0.5-1触头超程mm 3±1缓冲行程mm 5±1触头合闸弹跳时间ms ≤2三相触头分合闸不同期性ms ≤1平均合闸速度m/s 0.6±0.2平均合闸时间m/s 1.4±0.2合闸时间 ms 25～50分闸时间 ms 13～24 13～25各相导电回路电阻μΩ ≤60 ≤50 ≤40 ≤30操作电压 V DC110 AC220 DC220合闸操作电流 A 3.5 1.75分闸操作电流 A 3.5 1.75额定操作顺序 O 0.3s CO 180sCO5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经C机床加工,并采取多重折边工艺,使整个柜体不仅具有精度高,很强的抗腐蚀与抗氧化作用,而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻,机械强度高.柜体采用组装式构造,用拉铆螺母的和高强度的螺栓联接而成,这样使加工生产周期短,零部件通用性强,占地面积少,便于组织生产.开关柜被分隔成手车室,母线室,电缆室,继电器仪表室(低压室),每一隔室外壳均独立接地.开关柜的门采用喷塑工艺,使其外表抗冲击,耐腐蚀,保证了外形的美观.5.2手车手车骨架采用钢板经C机床加工后铆接而成.手车与柜体绝缘配合,机械联锁,平安可靠灵活.根据用途,手车可分为断路器手车,电压互感器手车,计量手车等等.各类手车的高度与深度统一,一样规格的手车能互换.手车在柜内有隔离/试验位置和工作位置,每一位置均设有定位装置,以保证联锁可靠,必须按联锁防误操作程序进展操作.各种手车均采用螺母,丝杆摇动推进,退出,其操作轻便,灵活,适合于值班人员操作.手车当需要移开柜体时,用一只专用转运车,就可以方便抽出,进展各种检查,维护;而且采用中置式,整个手车体积小,检查,维护极方便.5.3开关柜内的隔室开关设备主要电气元件都有其独立的隔室,即:断路器手车室,母线室,电缆室,继电器仪表室.各隔室防护等级都到达IP2*;除继电器室外,其他三隔室都分别有其泄压通道.由于采用了中置式形式,电缆室位置大大增加,因此设备可接多路电缆.(1)断路器隔室在断路器室B安装了供断路器手车滑行的导轨.手车能在工作位置,试验/隔离位置之间移动.活动帘板12由金属板制成,安装在手车室的后壁上.手车从隔离/试验位置移动至工作位置过程中,装在母线小室A和电缆联接小室(电缆室)C内的静触头盒上的静触头4前的活动帘板自动地翻开,反方向移动手车,活动帘板自动闭合,把静触头盒封闭起来,从而保障了操作人员不触及带电体.手车在开关柜的门关闭情况下被操作,通过观察窗可以看到手车在柜内所处的位置,同时也能看到手车上的On(用以使断路器合闸)/ OFF(用以使断路器分闸)按钮和ON/OFF 机械位置指示器以及储能/释能状况指示器.(2)可抽出式断路器手车车架是由钢板拼成的,手车上装有真空断路器和其他辅助设备.带有弹簧触子系统5的一次动触头由臂杆装在断路器的出线端子上,断路器的操动机构的控制按钮和分合闸文职指示等均设在手车面板上,以方便操作.手车进入开关柜内到达隔离/试验位置时,手车外壳与开关柜接地系统可靠接通,仪表保护和控制线路也通过二次插头10与开关柜联通.手车移至工作位置时,接通除断路器外的一次回路.(3)母线隔室母线3从一个开关柜引至另一个开关柜,通过分支母线2和静触头盒固定.主母线与联络母线为矩形截面的圆角铜排.用于大电流负荷时需要用二根矩形母线.全部母线用热缩套管覆盖.扁平的分支线通过螺栓接线与静触头盒主母线相连接.母线穿越开关柜隔板处用绝缘套管支撑,如果柜内出线内部故障电弧,能防止母线贯穿熔化,保证事故不致蔓延到邻柜,并防止主母线因电动力的作用而变形.(4)电缆隔室电缆隔室的后壁可安装电流互感器7,电压互感器8,接地开关6,电缆室内也能安装避雷器.手车13和水平隔板19移开后,施工人员就能从正面进入开关柜安装电缆,在电缆室内设有特定的电缆连接导体,可并接1-6根单蕊电缆,同时在其下部还配制可拆卸的金属封板,以确保现场施工的方便.(5)仪表隔室仪表隔室内可装继电保护元件,仪表,带电监察指示器以及特殊要求的是二次设备.控制线路敷设在足够空间的线槽内,并有金属盖板,左侧线槽是为控制小母线的引进和引出预留的,开关柜自身内部的二次线敷设在右侧.仪表隔室的侧板上还留有小母线穿越孔位以便施工.5.4防止误操作联锁装置开关柜具有可靠的联锁装置,为操作人员与维护人员提供可靠的平安保护,其作用如下:(1)手车从工作位置移至隔离/试验位置后,活动帘板将静触头盒隔开,防止误入带电隔室.检修时,可用挂锁将活动帘板锁定.2)断路器处于合闸状态时,手车不能从工作位置拉出或从隔离/试验位置推至工作位置;断路器的手车已充分锁定试验位置或工作位置才能被操作3)接地开关仅在手车处于隔离/试验位置及柜外时才能被操作,当接地开关处于合闸状态时,手车不能从隔离/试验位置退至工作位置.(4)手车在工作位置时,二次插头被锁定不能拔开.5.5压力释放装置在手车室,母线室和电缆室的上方均设有压力释放装置,当断路器或母线发生内部故障电弧时,伴随电弧的出现,开关柜内部气压升高,顶部装配的压力释放金属板将被自动翻开释放压力和排泄气体,以确保操作人员和开关柜的平安.5.6二次插头与手车的位置联锁开关柜上的二次线与手车的二次线的联络是通过二次插头来实现的.二次插头的动触头通过一个尼龙波纹管与手车相连,二次静触头座装设在开关柜断路器隔室的右上方.手车只有在试验/隔离位置时,才能插上和解除二次插头,手车处于工作位置时于机械联锁作用,二次插头被锁定,不能解除.断路器手车在二次插头未接通之前仅能进展分闸,由于断路器手车的合闸机构被电磁锁定,所以无法使其合闸.5.7带电显示装置开关柜内设有带电显示装置.该装置由高压传感器和可携带式显示器两局部组成.传感器安装在母线或馈线侧,显示器的插接口安装在开关柜低压隔室上,当需检测A,B,C三相是否带电时,可将携带式显示器的插头插入L1,L2,L3接口,如果显示器动作,则表示母线或馈线侧带电,反之,则说明不带电.同时也能作为相序检测器或电光指示器,其作用也是检测高压侧上否带电.5.8防止凝露和腐蚀在为了防止在高湿度或温度变化较大的气候环境中产生凝露带来之危险.在断路器和电缆室内分别装设加热器,以便在上述环境中使用和防止腐蚀发生.5.9接地装置在电缆室内单独设立有5×40mm2的接地铜排能贯邻相邻的开关柜,并与柜体良好接触.此接地排供直接接地之元器件使用.同时由于整个柜体用敷铝锌板相拼联,这样使整个柜体都处在良好接地状态之中,确保运行操作人员及柜体平安.■·六根底形式1,开关柜的安装根底的施工应符合"电力建立施工及验收技术标准"中的有关条款规定.2,开关柜的安装根底一般要分二次浇灌混凝土.第一次为开关柜安装构件即角钢或方钢,槽钢构件安装根底.第二次浇灌混凝土是地面的补充层,一般厚度为60mm,在浇注混凝土补充层时混凝土高度应低于构件平面1～3mm.3。
■·七开关柜的安装a.按工程需要与图纸标明,将开关柜运至他们特定的位置,如果一排较长的开关柜排列(为10台以上),拼柜工作应从中间部位开场.b.用特定的运输工具如吊车或叉车,严禁用滚筒撬棍.c.从开关柜内抽出断路器手车,另放别处妥善保管.d.在母线隔室前面松开固定螺栓,卸下垂直隔板9.e.松开断路器隔室下面水平隔板19的固定螺栓,并将水平隔板卸下.f.松开和移去底板16.g.从开关柜左侧控制线槽移去盖板1,2.右前方控制线槽板亦同时卸下.h.在根底上一个接一个安装开关柜,包括水平和垂直两个方面,开关柜安装不平度不得超过2mm.I.当开关柜完全组合(拼接)好后,可用地脚螺钉将其与根底槽钢相连或用电焊与根底槽钢焊牢.■·八母线的安装开关设备中的母线采用矩形母线,且分段形式,中选用不同电流时所选用的母线只是数量规格不一,因而在安装时必须遵照以下的步骤:a.用清洁枯燥的软布擦楷母线,检查绝缘套管有否损伤,在连接部位涂上导电膏或者中性凡士林.b.一个柜接一个柜地安装母线,将母线段和对应的分支小母线接在一起栓接时应插入适宜的垫块,用螺栓拧紧.■·九电缆的安装1,按开关柜的一次方案图和二次接线图,在本说明书第5.3条(4),(5)款所规定的位置,连接好电缆线.2,封堵好电缆孔.■·十开关柜接地装置a.用预设的连接板将各柜的主接地母线连接在一起.b.在开关柜内部联接所有接地的引线.c.将接地闸刀的接地线与开关柜主接地母线18联接.d.将开关柜主接地母线与接地网相连.■·十一开关设备安装后的检查当开关设备安装就位后,清楚柜内设备上的灰尘杂物,然后检查全部紧固螺栓有无松动,接线有无脱落.将断路器在柜中推进,推出,并进展分合闸动作,观察有无异常,将仪表的指针调整到零位,根据线路图检查二次接线是否正确.对继电器进展调整,检查联锁是否有效.■·十二使用与维护1.开关柜在运行中,操作人员除应遵守有关规程外,还应注意以下问题:1.1操作程序虽然开关设备设计有保证开关设备各局部操作程序正确的联锁,但是操作人员对开设备各局部的推入和退出,仍应严格按操作规程和本技术文件的要求进展,不应随意操作,更不应在操作受阻时,不加分析强行操作,否则,容易造成设备损坏,甚至引起事故.1.1.1无接地开关的断路器柜的操作a.将断路器可移开部件装入柜体:断路器小车准备由柜外推入柜内前,应认真检查断路器是否完好,有无漏装部件,有无工具等杂物放在机构箱或开关内,确认无问题后将小车装在转动车上并锁定好.将转运车推到柜前,把小车升到适宜位置,将转运车前部定位锁板插入柜体中隔板插口并将转运车与柜体锁定之后,翻开断路器小车的锁定钩,将小车平稳推入柜体内同时锁定.当确认已将小车与柜体锁定好之后,解除转运车与柜体的锁定,将转运车推开.b.小车在柜内操作:小车在从转运装入柜体后,即处于柜内断开位置,假设想将小车投入运行,首先使小车处于试验位置,应将辅助回路插头插好,假设通电则仪表室面板上试验位置指示灯亮,此时可在主回路未接通的情况下对小车进展电气操作试验,假设想继续进展操作,首先必须把所有柜门关好,用钥匙插入门锁孔,把门锁好,并确认断路器处于分闸状态(见d条).此时可将手车操作摇把插入中面板上操作孔内,顺时针转动摇把,直到摇把明显受阻并听到清脆的辅助开关切换声,同时仪表室面板上工作位置指示灯亮,然后取下摇把.此时,主回路接通,断路器处于工作位置,可通过控制回路对其进展合,分操作.假设准备将小车从工作位置退出,首先,应确认断路器已处于分闸状态(见d条),插入手车操作摇把,逆时针转动直到摇把受阻并听到清脆辅助开关切换声,小车便回到试验位置.此时,主回路已经完全断开,金属活门关闭.c.从柜中取出小车:假设准备从柜内取出小车,首先应确定小车已处于试验位置,然后解除辅助回路插头并将插头扣锁在手车架上,此时将转运车推到柜前(与把小车装入柜内时间一样),然后将手车解锁并向外拉出.当手车完全进入转运车并确认转运车锁定,解除转运车与柜体的锁定,把转运车向后拉出适当距离后,轻轻放下停稳.如小车要用转运车运输较长距离时,在推动转动小车过程中要格外小心,以防止运输过程中发生意外事故.d.断路器在柜内的分,合闸状态确认:断路器的分合闸状态可由断路器的手车面板上分,合闸指示牌及仪表室面板上分合闸指示灯两面判定.假设透过柜体中面板观察玻璃窗看到手车面板上绿色的分闸指示牌,则判定断路器处于分闸状态,此时如果辅助回路插头接通电,则仪表室面板上合闸指示灯亮.1.1.2有接地开关的断路柜的操作将断路器手车推入柜内合从柜内退出手车的程序,与无接地开关的断路柜的操作程序完全一样.仅当手车在柜内操作过程中和操作接地开关过程中要注意如下: a.手车柜内操作当准备将手车推入工作位置时,除了要遵守1.1.1中b的各项要求外,还应确认接地开是否处于分闸状态,否则下一步操作无法完成.b.合,分接地开关操作假设要合接地开关,首先应确定手车已退到试验/断开位置,并取下推进摇把,然后按下接地开关操作孔处联锁弯板,插入接地开关操作手柄,顺时针转动90度,接地开关处于合闸状态.假设再逆时针转动90度,便将接地开关分闸.1.1.3一般隔离柜的操作隔离手车不具备接通合断开负荷电流的能力,因此在带负荷的情况下不允许推拉手车.在进展隔离手车柜内操作时,必须保证首先将与之相配合的断路器分闸,同时断路器分闸后其辅助触点转换解除与配合的隔离手车上的电气联锁,只有这样才能操作隔离车.具体操作程序同操作断路器手车一样.。
