时间继电器控制双速异步电动机控制线路安装与检修

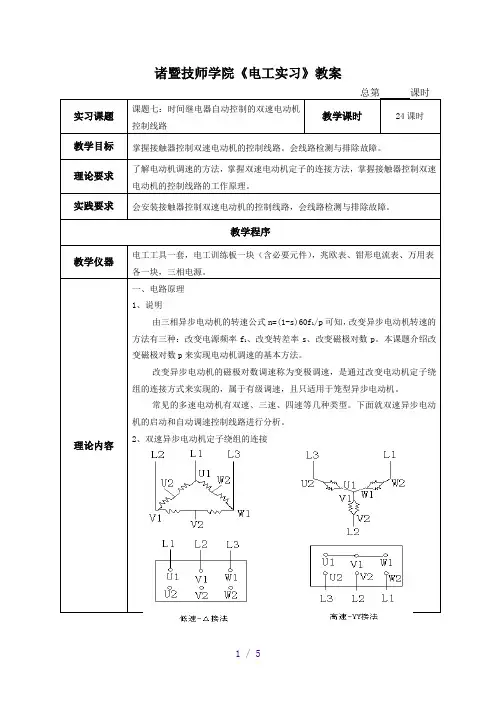

诸暨技师学院《电工实习》教案总第课时实习课题课题七：时间继电器自动控制的双速电动机控制线路教学课时24课时教学目标掌握接触器控制双速电动机的控制线路。

会线路检测与排除故障。

理论要求了解电动机调速的方法，掌握双速电动机定子的连接方法，掌握接触器控制双速电动机的控制线路的工作原理。

实践要求会安装接触器控制双速电动机的控制线路，会线路检测与排除故障。

教学程序教学仪器电工工具一套，电工训练板一块（含必要元件），兆欧表、钳形电流表、万用表各一块，三相电源。

理论内容一、电路原理1、说明由三相异步电动机的转速公式n=(1-s)60f1/p可知，改变异步电动机转速的方法有三种：改变电源频率f1、改变转差率s、改变磁极对数p。

本课题介绍改变磁极对数p来实现电动机调速的基本方法。

改变异步电动机的磁极对数调速称为变极调速，是通过改变电动机定子绕组的连接方式来实现的，属于有级调速，且只适用于笼型异步电动机。

常见的多速电动机有双速、三速、四速等几种类型。

下面就双速异步电动机的启动和自动调速控制线路进行分析。

2、双速异步电动机定子绕组的连接如图所示，双速电动机的定子绕组的每相绕组的中点各有一个出线端U2、V2、W2。

使电动机低速运转时，把三相电源分别接定子绕组的U1、V1、W1端，定子呈△形连接，磁极为4极，同步转速为1500转/分。

要使电动机高速运转，就把三个出线端U1、V1、W1并接在一起，另外三个出线端U2、V2、W2分别接到三相电源上，，定子呈YY形连接，磁极为2极，同步转速为3000转/分。

值得注意的是双速电动机定子绕组从一种接法改变为另外一种接法时，必须把电源相序反接，以保证电动机的旋转方向不变。

3、电路图时间继电器控制双速电动机的电路图4、工作原理：先合上电源开关QS。

（1）△低速启动运转SB1常闭触头先分断按下SB1SB1常开触头先闭合→KM1线圈得电→KM1自锁触头闭合自锁→电动机M接成△低速启动运转KM1主触头闭合→KM1两对辅助常闭触头分断对KM2、KM3联锁（2）YY高速运转按下SB2→KT线圈得电→KT常开触头瞬时闭合自锁→（经KT整定时间）→KM1常开触头均分断K延时闭合常闭触头先分断→KM1线圈失电 KM1常闭触头回复闭合KT瞬时断开延时闭合常开触头后闭合→（注：文档可能无法思考全面，请浏览后下载，供参考。

任务五 双速异步电动机的控制线路统非常重要，双速风机的应用也相当广泛.由于地下室受地下条件和空间的限制,在满足风量及风压等参数的条件下，消防的排烟系统和平时的通风换气是可以合用的，也即是同一风机及同一风管，在一般情况下，风机低速运行作为通风换气作用,当发生火灾时，风机立刻变为高速运行，作为消防排烟风机使用。

现某公司要求设计人员在1个工作日内完成该系统控制线路的设计、并由施工部门在3个工作日内根据图纸进行布线安装，调试完毕后投入使用。

2．掌握接触器控制双速异步电动机控制线路的构成、工作原理及特点。

3. 掌握时间继电器控制双速异步电动机控制线路的构成、工作原理及特点.4．能识别和选用元器件,进行外观检查器件的好坏，核查其型号与规格是否符合任务书要求。

掌握常见低压电器的图形符号、文字符号、组成结构；控制器件的动作过程、控制原理。

5．能识读电气原理图，正确分析工作原理和过程.6．能识读安装图、接线图，明确安装要求，确定元器件、电动机等安装位置，确保正确连接线路.按图纸、工艺要求、安全规范和设备要求，安装元器件，按图接线，实现控制线路的正确连接.7．能正确使用仪表进行测试检查，验证电路安装的正确性，并能修正装接的错误点。

按照安全操作规程正确通电试车。

8. 客观地进行考核评价，选出优秀的安装方案和优秀协作团队。

9．按照实训室管理规定，整理工具，清理施工现场。

学习情境一 双速电动机控制线路的认识明确工作内容、工时和工艺等要求。

2． 能掌握双速电机定子绕组的连接方法.3．能识读自动控制高低速控制线路的电气控制原理图,并分析工作原理。

知识准备一、双速异步电动机控制线路工作原理1. 动作流程2。

电路原理图图6-1-1 手动控制高低速线路原理图线路工作原理分析：线路中用接触器KM1把绕组接成三角形，用接触器KM2，KM3把绕组接成双星形，运行中两种接法不能同时接通，因此，在电动机低速-高速控制回路中用了按钮接触器双重联锁控制，既保证了低速与高速控制回路只能单独通电的可靠性，又能很方便地进行速度转换,控制方式灵活，线路可靠性好.但在生产实际中，一些生产机械是不允许进行高速起动的，而需要在低速起动后才能进入高速运转，因此必须对手动控制线路加以改进，通过采用时间继电器来控制双速电动机的低速启动及高速运转.如图6—1—2所示.图6—1—2 自动控制高低速线路原理图线路工作原理简述：合上电源开关QS.低速起动运转：按下SB1SB1常闭先分断SB1常开后闭合KM1线圈得电KM1自锁触头闭合KM1主触头闭合KM1常闭触头分断电动机接成低速启动运转高速运转：按下SB2KT线圈得电KT-2、KT-3未动作KT-1瞬间闭合自锁经KT整定时间KT-2先分断KT-3后闭合KM1线圈失电KM2、KM3线圈得电KM1触头复位电动机M接成YY形高速运转KT线圈失电停转时，按下SB3即可实现。

时间继电器的接线和检测方法及工作原理时间继电器是一种用来控制电气设备开关状态和时间延迟的电器设备。

它通常由控制电压、输出电压、控制电路和延时元件组成。

时间继电器可以用于自动控制、计时、计数等各种领域。

下面将详细介绍时间继电器的接线和检测方法以及工作原理。

一、接线方法1.控制电源接线：时间继电器通常需要外接控制电源。

在接线时，将控制电源的正极和继电器上的控制端（COIL）连接，将控制电源的负极和继电器的公共端（COM）连接即可。

2.继电器输出接线：继电器的输出通常有两个接点，一般是常闭接点（NO）和常开接点（NC）。

在接线时，可以根据需要选择常闭接点或常开接点。

将电源负极接到公共端（COM），电源正极接到常闭接点（NO）或常开接点（NC），将需要控制的设备接到继电器输出接点的另一端即可。

3.延时设置接线：有些时间继电器可以通过设置来实现延时时间的调整。

在接线时，将设备的延时时间调节旋钮或开关与继电器的延时设置接点相连即可。

二、检测方法1.外观检测：首先要检查继电器外观是否完好无损。

包括继电器外壳是否损坏、继电器插脚是否断裂、零部件是否完好等。

2.功能检测：通过接通或断开控制电源来检测继电器的开关控制功能是否正常。

可以将继电器的控制端（COIL）连接到电源，然后观察继电器输出接点的状态，看是否能成功控制目标设备的开关状态。

3.稳定性测试：稳定性测试主要是检测继电器的稳态性能。

可以通过不断切换控制电源开关来观察继电器的稳态开关状态，检查继电器是否存在抖动、接触不良等问题。

三、工作原理1.控制电路：控制电路包括控制电压源和继电器的控制端。

当控制电压源施加在继电器的控制端时，会产生电磁感应作用，使得继电器的触点产生翻转，从而实现设备的开关状态控制。

2.延时元件：延时元件是时间继电器的核心部件，决定了继电器的延时时间。

常见的延时元件包括热膨胀体、电容器、电感器等。

不同的延时元件具有不同的延时效果。

综上所述，时间继电器的接线方法有控制电源接线、继电器输出接线和延时设置接线等。

任务十五双速电动机控制线路（时间继电器控制）
实训日期：实训课时：
实训学生：指导教师：
一般电动机只有一种转速，机械部件例如机床的主轴是用减速箱来调整的。

但在有些机床中，例如T68型镗床的主轴，如下图所示，要得到较宽的调速范围，就可以采用双速电动机来传动，这样可减小减速箱的复杂性。

一、双速电动机控制电气原理图
时间继电器控制双速电动机控制线路中采用时间继电器延时控制，分别有低速启动运行和低速启动高速运行两种控制方式。

二、画出双速电动机控制接线图
（例如）
主电路接线图
控制电路接线图
三、器材明细表
四、安装调试工艺
五、【考核评价】
六、工作任务练习与总结
（一）单选择题
双速电动机高速运转时，定子绕组出线端的连接方式应为（）。

A．U1、V1、W1接三相电源，U2、V2、W2空着不接
B．U2、V2、W2接三相电源，U1、V1、W1空着不接
C．U2、V2、W2接三相电源，U1、V1、W1并接在一起
D．U1、V1、W1接三相电源，U2、V2、W2并接在一起而
（二）填空题
1.三相异步电动机的调速方法有三种，一是改变( )调速；二是改变（）调速；三是改变（）调速。

2.变极调速是（）级调速，只适用于（）异步电动机。

3.双速异步电动机的定子绕组共有（）个出线端，可作
（）和( )两种连接方式，电动机低速时定子绕组接成（）形，高速时定子绕组接成（）形。

（三）试叙述双速电机控制电路工作原理？
（四）通过本次试验，总结在实训过程中遇到的问题及处理对策。

考件编号: 姓名: 准考证号:单位：总成绩表统分人：年月日考件编号: 姓名: 准考证号:单位：试题1、设计一个两地启动、停止，用时间继电器自动控制的双速异步电动机继电接触式电路图，并按图进行安装与调试配分、评分标准：选择考核项目时应考虑的其他因素：考件编号: 姓名: 准考证号:单位：（１）本项目满分40分。

（２）本项目考核时间限定在180～240分钟。

（３）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

（４）本内容作为中级维修电工的重点考核内容之一，考核时应优先选择。

（５）本项目具有第二类否定项。

（６）综合设计内容范围的界定：①电动机种类不限，台数一般不超过4台。

②电动机各种保护齐全，这主要指短路保护、过载保护、失压保护、欠压保护、接地保护、欠流保护等。

③电动机一般控制（行程控制、速度控制、时间控制、电流控制）中选两项以下(含两项)。

④电拖基本环节（点动控制、正转自锁控制、正反转控制、降压启动控制、多地控制、制动控制等）至少在3个以上。

⑤线路绘制必须采用GB4728—84.85《电气图用图形符号》和GB7159—87《电气设备通用技术文字符号》、GB6988—86《电气制图》等有关规定。

⑥综合设计时，允许考生带《电工手册》、《物资购销手册》作为选择元器件时参考。

评分人：年月日核分人：年月日考件编号: 姓名: 准考证号:单位：试题2、按工艺规程主持检修1000千伏安以下三相电力变压器的故障检修配分、评分标准：否定项：故障检修得分少于20分，本次技能考核视为不合格。

选择考核项目时应考虑的其他因素：（１）本项目满分40分。

（２）本项目考核时间限定在240分钟。

（３）本项目故障点仅设置1个。

（４）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

（５）从事变压器维修工作的维修电工考核时应优先选择本项目。

（６）本项目为第一类否定项。

考件编号: 姓名: 准考证号:单位：评分人：年月日核分人：年月日考件编号: 姓名: 准考证号:单位：试题3、用两表跨相法测量三相无功功率否定项：要求不能损坏仪器、仪表。

双速电动机自动变速控制线路1.1实训目的1．掌握按钮接触器控制双速电动机变速控制线路的安装与检修2．掌握时间继电器自动控制双速电动机变速控制线路的安装与检修1.2实训理论基础1.交流异步电动机的双速控制线路由三相异步电动机的转速公式n=(1–S)60f1/p可知，改变异步电动机磁极对数P，可实现电动机调速。

（1）变极调速在电源频率f1不变的条件下，改变电动机的极对数p，电动机的同步转速n1，就会变化，极对数增加一倍，同步转速就降低一半，电动机的转速也几乎下降一半，从而实现转速的调节。

要改变电动机的极数，当然可以在定子铁心槽内嵌放两套不同极数的三相绕组，从制造的角度看，这种方法很不经济。

通常是利用改变定子绕组接法来改变极数，这种电机称为多速电机。

1）变极原理下面以4极变2极为例，说明定子绕组的变极原理。

图21-1画出了4极电机U相绕组的两个线圈，每个线圈代表U相绕组的一半，称为半相绕组。

两个半相绕组顺向串联(头尾相接)时，根据线圈中的电流方向，可以看出定子绕组产生4极磁场，即2p=4，磁场方向如图21-1(a)中的虚线或图3.1(b)中的×、⊙所示。

179180(a) 剖视原理圈 (b)顺串展开图图21-1绕组变极原理图(2p=4)(a) 削视原理图 (b)反串展开图 (c)反并展开图图21-2绕组变极原理图(2p=2)如果将两个半相绕组的连接方式改为图211所示的样子，即使其中的一个半相绕组U2、U2′中电流反向，这时定子绕组便产生2极磁场，即2p=2。

由此可见，使定子每相的一半绕组中电流改变方向，就可改变磁极对数。

2）三种常用的变极接线方式图21-3示出了三种常用的变极接线方式的原理图，其中图21-3a)表示由单星形联结改接成并联的双星形联结；图21-3b)表示由单星形联结改接成反向串联的单星形联结；图21-3c)表示由三角形联结改接成双星形联结。

由图可见，这三种接线方式都是使每相的一半绕组内的电流改变了方向，因而定子磁场的极对数减少一半。

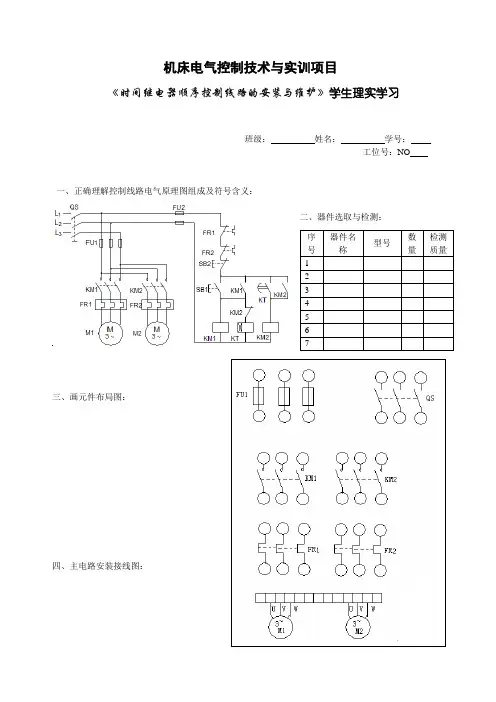

机床电气控制技术与实训项目
《时间继电器顺序控制线路的安装与维护》学生理实学习
班级：姓名：学号：
工位号：NO
一、正确理解控制线路电气原理图组成及符号含义：
二、器件选取与检测：
三、画元件布局图：
四、主电路安装接线图：
序
号
器件名
称
型号
数
量
检测
质量1
2
3
4
5
6
7
六、拓展：从节能高效的角度出发，结合下图传送带输送装置，谈顺序控制的实现方法或思路。

七、评价与思考：
结合实训要求及劳动素养，综合对自我进行评价：* * 小组评价：* *
结合本实训任务控制目的简要谈谈对技术改革与创新的认识：
教师评价* *。

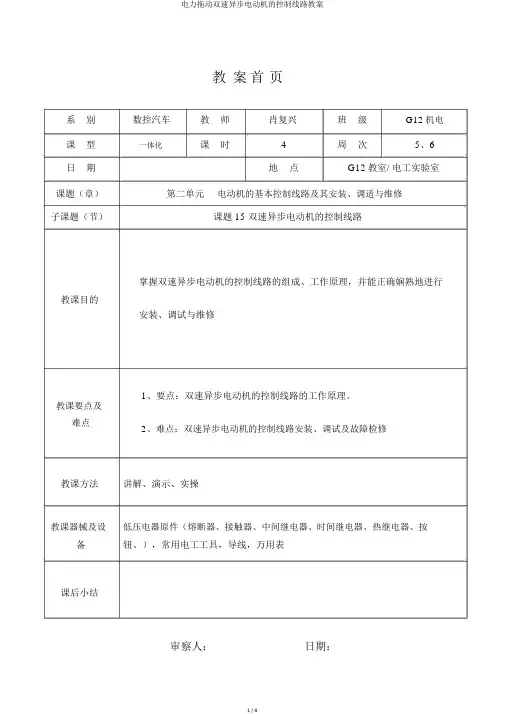

教案首页系别数控汽车教师肖复兴班级G12机电课型一体化课时4周次5、6 日期地点G12教室/ 电工实验室课题（章）第二单元电动机的基本控制线路及其安装、调适与维修子课题（节）课题 15 双速异步电动机的控制线路掌握双速异步电动机的控制线路的组成、工作原理，并能正确娴熟地进行教课目的安装、调试与维修教课要点及难点1、要点：双速异步电动机的控制线路的工作原理。

2、难点：双速异步电动机的控制线路安装、调试及故障检修教课方法讲解、演示、实操教课器械及设低压电器原件（熔断器、接触器、中间继电器、时间继电器、热继电器、按备钮、），常用电工工具，导线，万用表课后小结审察人：日期：【新课引入】（时间： 2 分）教师学生同学们观看图片资料，联合平时生活和实质生产活动睁开新课活动活动【新课讲解】（时间： 30 分）双速异步电动机的控制线路发问一、双速异步电动机的定子绕组双速电动机定子绕组常有换接方法有Y— YY和△— YY两种。

经过改变六个出线端与电源的连结方式，就能够获得两种不一样的转速。

将电动机定子绕组接成△形，磁极为四极，同步转速为1500r/min ，电动机为低速工作；若想使电动机高速工作，只需将电动机定子绕组的接线改变接成讲解认真YY形，此时电动机将变成二极，同步转速为3000r/min 。

演示做好注意：双速电动机定子绕组从一种接法改变成另一种接法时，一定把电源相相关序反接，以保证电动机的旋转方向不变。

笔录双速电动机三相定子绕组/YY 接线图：a）低速 -接法b)高速-YY接法（2极）具体讲述电气原理图工二、接触器控制双速电动机线路的原理作原1．主电路理教师学生2．控制电路活动活动2．工作原理合上 QS开关讲解认真做好演示相关笔录要停止时按下 SB3既可。

教师学生三、按钮时间继电器（ KT）控制双速电动机的原理图活动活动1．主电路讲解认真2．控制电路做好演示相关笔录工作原理表达教师学生3、线路的工作原理活动活动线路工作原理简述：合上电源开关QS。
