电动机基本控制线路的动作原理和特点

电动机自锁控制电路工作原理
电动机自锁控制电路是一种用于短时间运行控制的电动正转控制线路，工作原理如下：
1. 按下启动按钮SB2，这一动作会接通电源，使得KM线圈得电。

此时，KM触点处于接通状态，这将使得电机能够保持运转。

2. 当按下停止按钮SB1时，接触器失电释放，电机停止工作。

在这一过程中，电路保护环节如熔断器和热继电器会确保主电路和控制电路的安全。

3. 电路中存在的自锁触点线路使得KM线圈保持得电状态，从而保证电机继续运转。

该线路可实现欠电压和失电压保护，以及过载保护，从而确保电机在任何情况下都能稳定运行。

需要注意的是，对于长时间运行控制，通常使用自锁正转控制线路，这一线路加入了停止按钮SB2和自锁触点线路，以便在电机停止运行后，确保KM线圈能够恢复失电状态，从而达到保护电机的目的。

电动机顺序控制电路的工作原理和接线方法电动机顺序（控制电路）的（工作原理）电动机顺序控制电路是一种用于控制多个电动机依次运行和停止的（电子）电路。

其主要作用是在机器正常启动和停止时，通过对（电机）的运行顺序进行控制，确保机器的安全运行。

该电路的主要原理是在电路中使用电子开关、接触器等装置来控制电机的顺序和运行状态。

具体流程如下：1. （电源）电压：通过主控制开关将电源电压送入电路中。

2. 控制电路：电动机顺序控制电路中包括控制器、计时器、继电器等元件，通过这些元件的配合可以实现对电动机的启动顺序控制。

计时器的作用是进行电机运行的时间延迟，以实现电机顺序启动。

3. 电路启动：通过启动开关来控制电路的启动，在启动过程中，电动机按照设定的顺序依次启动。

4. 电机停止：在电机工作一定时间后，计时器将发出停止（信号），控制器接收到信号后将继电器动作，停止当前电机的运行。

5. 电机顺序：通过控制器和继电器的组合，可以实现多台电机的顺序启动和停止。

在实际应用过程中，通常需要根据电机数目、电机彼此之间的感应逻辑、电机运行速度以及其它操作要求等因素进行选择和设计。

6. 保护装置：电动机顺序控制电路中应包括多种保护装置，包括（电气）保护、热保护和（机械）保护等。

保护装置的作用是确保设备始终处于安全状态，防止发生机器故障和突发事件。

总之，电动机顺序控制电路是一种用于控制多个电动机依次启动和停止的基本电路。

通过对电路内各元器件的组合和协作，可以实现电机的顺序控制，保证机器的安全运行。

不同规模和应用领域的机器需要选择不同的电机顺序控制电路，以满足其工作要求和控制变化。

下面是一个基本的电动机顺序控制电路图：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。

按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。

停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。

本电路只有满足M1电动机先起动的条件，才能起动M2电动机。

电机控制器工作原理
电机控制器是指控制电机运行的设备，它可以控制电机的启动、停止、转速、
转向等运行状态。

电机控制器的工作原理是通过控制电流、电压和频率来实现对电机的精确控制，从而实现各种运行状态的调节和控制。

首先，电机控制器通过控制电流来实现对电机的启动和停止。

在电机启动时，
电机控制器会向电机施加逐渐增大的电流，从而使电机逐渐达到额定转速；在电机停止时，电机控制器会逐渐减小电流，使电机逐渐停止转动。

通过控制电流的大小和变化率，电机控制器可以实现对电机启停过程的精确控制。

其次，电机控制器通过控制电压来实现对电机转速的调节。

通过改变电压的大小，可以改变电机的转速。

电机控制器可以根据需要调节输出电压的大小，从而实现对电机转速的精确控制。

这种方式可以满足不同工况下对电机转速的要求，提高电机的适用性和灵活性。

另外，电机控制器还可以通过控制电机的供电频率来实现对电机转速的调节。

电机的转速与供电频率成正比关系，因此改变供电频率可以实现对电机转速的调节。

电机控制器可以根据需要调节输出频率的大小，从而实现对电机转速的精确控制。

总的来说，电机控制器通过控制电流、电压和频率来实现对电机的精确控制，
从而实现对电机运行状态的调节和控制。

它可以根据不同的工况和要求，实现对电机启停、转速、转向等运行状态的精确控制，提高电机的使用效率和可靠性。

电机控制器的工作原理是基于电机的特性和运行需求，通过精确的控制手段来实现对电机运行状态的灵活调节，是电机控制技术的重要组成部分。

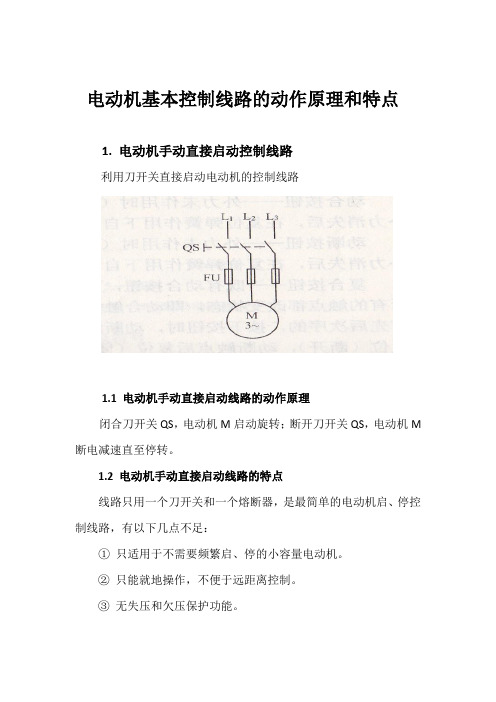

电动机基本控制线路的动作原理和特点1. 电动机手动直接启动控制线路利用刀开关直接启动电动机的控制线路1.1 电动机手动直接启动线路的动作原理闭合刀开关QS，电动机M启动旋转；断开刀开关QS，电动机M 断电减速直至停转。

1.2 电动机手动直接启动线路的特点线路只用一个刀开关和一个熔断器，是最简单的电动机启、停控制线路，有以下几点不足：①只适用于不需要频繁启、停的小容量电动机。

②只能就地操作，不便于远距离控制。

③无失压和欠压保护功能。

2. 电动机点动与长动控制线路2.1 电动机点动控制线路点动控制是指按下按钮电动机得电启动运转，松开按钮电动机失电直至停转。

电动机点动控制线路如下图所示。

2.1.1 电动机点动控制线路的动作原理合上刀开关QS。

启动：SB+ —KM+ —M+ （启动）停止：SB——KM——M—（停止）其中，SB+表示按钮SB按下，SB—表示按钮SB松开。

2.1.2 电动机点动控制线路的特点该控制电路中，QS为刀开关，不能直接给电动机M供电，只起到电源引入的作用。

主回路熔断器FU起短路保护作用。

2.2 电动机长动控制线路长动控制是指按下按钮后，电动机通电启动运转，松开按钮后，电动机仍继续运行，只有按下停止按钮，电动机才失电直至停转。

电动机长动控制线路如下图所。

2.2.1 电动机长动控制线路的动作原理合上刀开关QS。

启动：SB2±—KM自+ —M+ （运转）停止：SB1±—KM——M—（停车）其中，SB±表示先按下，后松开；KM自表示“自锁”。

2.2.2 电动机点动控制线路的特点电动机长动控制线路是在电动机点动控制线路的SB2两端并联一个接触器的辅助动合触点KM，再串联一个动断（停止）按钮SB1而实现的。

电动机长动控制线路有“自锁”功能，带有“自锁”功能的控制线路具有失压（零压）和欠压保护作用，即一旦发生断电或电源电压下降到一定值（一般降低到额定值85%以下）时，自锁触点就会断开，接触器KM线圈就会断电，不重新按下启动按钮SB2，电动机将无法自动启动。

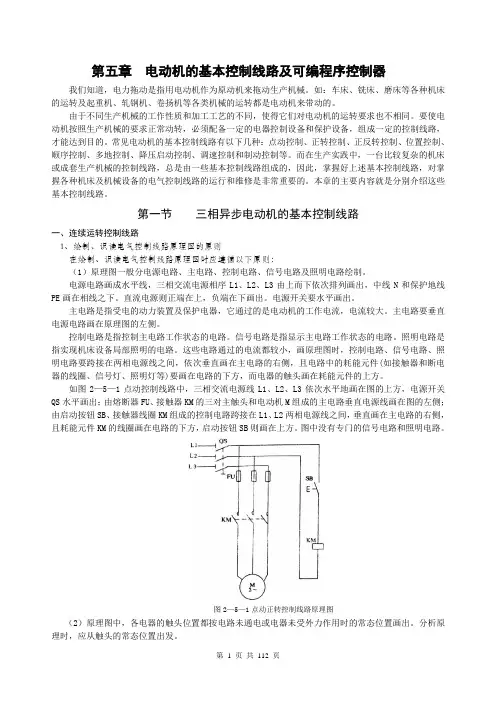

第五章电动机的基本控制线路及可编程序控制器我们知道，电力拖动是指用电动机作为原动机来拖动生产机械。

如：车床、铣床、磨床等各种机床的运转及起重机、轧钢机、卷扬机等各类机械的运转都是电动机来带动的。

由于不同生产机械的工作性质和加工工艺的不同，使得它们对电动机的运转要求也不相同。

要使电动机按照生产机械的要求正常动转，必须配备一定的电器控制设备和保护设备，组成一定的控制线路，才能达到目的。

常见电动机的基本控制线路有以下几种：点动控制、正转控制、正反转控制、位置控制、顺序控制、多地控制、降压启动控制、调速控制和制动控制等。

而在生产实践中，一台比较复杂的机床或成套生产机械的控制线路，总是由一些基本控制线路组成的，因此，掌握好上述基本控制线路，对掌握各种机床及机械设备的电气控制线路的运行和维修是非常重要的。

本章的主要内容就是分别介绍这些基本控制线路。

第一节三相异步电动机的基本控制线路一、连续运转控制线路1、绘制、识读电气控制线路原理图的原则在绘制、识读电气控制线路原理图时应遵循以下原则：（1）原理图一般分电源电路、主电路、控制电路、信号电路及照明电路绘制。

电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下依次排列画出，中线N和保护地线PE画在相线之下。

直流电源则正端在上，负端在下画出。

电源开关要水平画出。

主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大。

主电路要垂直电源电路画在原理图的左侧。

控制电路是指控制主电路工作状态的电路。

信号电路是指显示主电路工作状态的电路。

照明电路是指实现机床设备局部照明的电路。

这些电路通过的电流都较小，画原理图时，控制电路、信号电路、照明电路要跨接在两相电源线之间，依次垂直画在主电路的右侧，且电路中的耗能元件(如接触器和断电器的线圈、信号灯、照明灯等)要画在电路的下方，而电器的触头画在耗能元件的上方。

如图2—5—1点动控制线路中，三相交流电源线L1、L2、L3依次水平地画在图的上方，电源开关QS水平画出；由熔断器FU、接触器KM的三对主触头和电动机M组成的主电路垂直电源线画在图的左侧；由启动按钮SB、接触器线圈KM组成的控制电路跨接在L1、L2两相电源线之间，垂直画在主电路的右侧，且耗能元件KM的线圈画在电路的下方，启动按钮SB则画在上方。

电动机点动控制电路讲解控制线路原理图如下所示：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。

停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。

这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。

点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。

从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。

因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。

点动正转控制线路原理图，如下。

它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。

用它来表达控制线路的工作原理，故称为原理图。

原理图在设计部门和生产现场都得到了广泛的应用。

除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...。

三相异步电动机即可点动又可自锁控制线路工作原理三相异步电动机是一种常用的电机类型，可以通过点动方式来实现启停控制，并且还可以通过自锁控制线路来实现长时间运行。

首先，我们了解一下三相异步电动机的基本工作原理。

三相异步电动机由定子和转子组成。

定子上有三个绕组，分别与三相交流电源相连。

转子由铁芯和导体构成，是固定在轴上并可以自由旋转的部分。

当三相交流电源接通后，定子绕组中产生的旋转磁场会进一步感应到转子上的导体，从而使转子开始旋转。

在点动控制方面，我们可以通过控制电机启动电流的时间来实现电机的点动启停。

通过将启动按钮与电机控制电路相连，当按钮按下时，电源接通并给予电机一个短暂的启动电流，使电机转子开始旋转。

当按钮松开后，电源断开，电机停止运转。

这样，我们可以通过按下按钮来控制电机的启停，快速方便地实现点动操作。

而自锁控制线路的原理是通过继电器和保持电路来实现。

在电机的启动过程中，当按钮按下时，继电器的触点闭合，使电源能够持续供给电机启动电流。

同时，在继电器的触点闭合后，保持电路也接通，通过继电器的辅助触点来维持电源给电机供电。

当按钮松开时，继电器的触点打开，电源断开，但保持电路仍然保持闭合状态，继续给电机供电，使电机能够继续运行，实现自锁的效果。

直到另一个按钮按下，或者停止按钮按下，保持电路才会断开，电机停止运行。

综上所述，三相异步电动机即可点动又可自锁控制线路工作原理是通过点动控制电路来实现电机的快速启停，通过自锁控制线路来实现电机的长时间运行。

点动控制通过短暂给予电机启动电流来实现，而自锁控制则是通过继电器和保持电路来实现电机的持续运行。

这种控制方式广泛应用于各种需要快速启停和长时间运行的场合。

电动机点动控制原理
电动机的点动控制原理是通过改变电动机的电源电压或电流来实现电动机的启动和停止。

通常情况下，电动机的启动需要较大的启动电流，而停止需要断开电源电压。

在点动控制中，可以使用接触器或电磁继电器作为控制元件。

通过切换接触器或电磁继电器的状态，可以改变电动机的电源电压或电流。

一种常见的点动控制电路是使用单按钮控制。

通过按下按钮，可以瞬时地将电源电压传递给电动机，使其启动。

当按钮释放后，电源电压会断开，电动机停止运行。

另一种常见的点动控制电路是使用双按钮控制。

这种电路需要同时按下两个按钮才能启动电动机，其中一个按钮用于启动，另一个按钮用于停止。

只有当两个按钮都按下时，电源电压才能传递给电动机，使其启动。

当任何一个按钮释放后，电源电压会断开，电动机停止运行。

此外，还可以使用定时器或计数器来实现电动机的点动控制。

通过设置定时器或计数器的时间或次数，可以控制电动机的运行时间或运行次数。

一旦达到设定的时间或次数，电动机会停止运行。

总之，电动机的点动控制通过改变电源电压或电流来实现电动机的启动和停止，可以使用接触器、电磁继电器、按钮、定时器或计数器等控制元件来实现。

实训报告电动机控制线路的连接一、实训目的1、了解交流接触器、热继电器、按钮的结构及其在控制电路中的应用。

2、识读简单电气控制线路图，并能分析其动作原理。

3、掌握电气控制线路图的装接方法。

二、实训器材1、交流接触器、热继电器2、常闭按钮、常开按钮3、熔断器4、三相异步电动机5、导线三.实训原理（含原理图）三相笼型异步电动机的全压起动对于小容量笼型异步电动机或变压器容量允许的情况下，笼型电动机可采用全压直接起动。

四.实验内容与步骤（一）、单向运行控制线路1、单向点动控制线路电动机的单向点动控制线路如图所示。

当电动机需要单向点动控制时，先合上电源开关QS，然后按下起动按钮SB，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运转。

当松开按钮SB时，接触器KM线圈断电释放，KM 常开主触头断开，电动机M断电停转。

L1 L2 L3FU1FU2FRKMFRKMU1V1W1M3~QSSB单向点动电气控制线路2、单向长动运行控制线路电动机的单向长动控制线路如图所示。

合上电源开关QS，按下起动按钮SB2，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运转。

同时使与SB2并联的1副辅助常开触头闭合，这副触头叫自锁触头。

松开按钮SB2，控制线路通过KM自锁触头使KM线圈仍保持获电吸合。

如需要电动机停转，，只需按一下停止按钮SB1，接触器KM线圈断电释放，KM常开主触头断开，电动机M断电停转，同时KM自锁触头也断开，所以松开SB1，接触器KM线圈不再获电，需重新起动。

L1 L2 L3FU1FU2FRSB1KMKMFRKMU1V1W1M3~QSSB2单向运行电气控制线路L1 L2 L3FU1FU2FRSB1KMKMFRKMU1V1W1M3~QSSB3两地运行电气控制线路SB4SB23、两地起动和两地停止控制线电动机两地起动和两地停止控制线路如图所示。

电动机若要两地起动，可按按钮SB3或SB4；若要两地停止，可按按钮SB2或SB2。
