典型继电控制线路分析与故障排除

典型机床电气线路分析与故障排除典型机床的电气线路分析与故障排除是机床运行维护工作中非常重要的一项任务。

合理使用和维护机床的电气线路，能够保证机床的正常运行并延长机床的使用寿命。

本文将从典型机床电气线路的组成和工作原理入手，分析常见故障原因，并提供故障排除方法。

分析典型机床电气线路故障的常见原因有以下几点：1.电源问题：电源供电不稳定、电压波动等问题，容易导致机床电气设备无法正常工作；2.过载问题：若机床的电气线路负荷过大，容易引起线路烧坏、保险丝熔断等故障；3.过热问题：电气元件长时间过载运行或工作环境温度过高，容易导致电气线路过热，甚至烧毁；4.接线问题：机床电气线路的接线不良、接触不紧密等问题，容易导致接触不良、短路等故障；5.继电器和开关问题：负载开关、继电器的使用寿命限制，容易导致接触不良、失灵等故障。

针对以上故障原因，提出以下故障排除方法：1.对电源问题，可以通过电压稳定器、电源滤波器等装置进行处理，确保机床供电稳定；2.对过载问题，需要定期检查机床的电气负荷情况，及时增加合适的保险丝、断路器等保护装置；3.对过热问题，需要定期清理机床周围的灰尘，确保良好的散热条件。

同时，可增加风扇、散热片等散热装置；4.对接线问题，定期进行接线检查，保证电气线路的接线紧密、良好的接触；5.对继电器和开关问题，定期检查继电器、开关的工作状态，及时更换老化的继电器、开关，确保其正常工作。

在故障排除过程中，还需要注意以下几点：1.在检修机床时，必须切断电源，避免触电事故的发生；2.在分析故障时，要有系统的思路，先从易检查的地方开始，逐渐缩小排查范围；3.一般情况下，先检查机床的主电路，再逐级检查操纵电路、保护电路和照明电路等；4.对于无法修复的故障，必须采取正确的报修和维修流程，避免进一步损坏机床或造成事故。

综上所述，典型机床电气线路的分析与故障排除是机床运行维护工作中不可或缺的一环。

合理使用和维护机床的电气线路，能够保证机床的正常运行，并延长机床的使用寿命。

电力系统继电保护故障分析与处理
电力系统继电保护是电力系统安全运行的重要保障之一。

在电力系统运行过程中，如果发生故障，继电保护将及时切除故障元件，保护电力系统的安全和可靠运行。

由于各种原因，继电保护系统也会存在故障，这时就需要进行故障分析与处理。

一、故障分析
故障分析是找出故障的原因和位置的过程。

故障分析需要根据实际的运行情况和故障事件的描述，采用逐级递进的方法，逐步缩小查找范围。

常用的故障分析方法有：
1. 故障排除法：根据实际的故障现象，逐步排除可能存在故障的设备或线路，以确定故障的位置。

2. 故障模拟法：根据故障事件的描述，结合电力系统的拓扑结构和保护配置，通过模拟故障过程，找出可能存在故障的设备或线路。

3. 故障现象法：根据实际的故障现象和保护动作的记录，结合电力系统的运行状态和保护配置，通过对故障现象的分析，找出故障的原因和位置。

二、故障处理
1. 抢修故障设备：如果故障原因是设备故障，需要及时更换故障设备，恢复电力系统的正常运行。

3. 调整保护配置：如果故障原因是保护配置不合理，可以通过调整保护配置，提高电力系统的抗干扰能力和保护动作的准确性。

4. 优化运行控制：如果故障原因是电力系统的运行控制不合理，可以通过优化运行控制，提高电力系统的稳定性和安全性。

电力系统继电保护故障分析与处理是保障电力系统安全运行的重要环节。

通过合理的故障分析和处理，可以及时查找故障的原因和位置，并采取相应的措施来排除故障，保证电力系统的正常供电。

电气继电保护的常见故障及维修技术
电气继电保护系统常见的故障包括：
1. 继电器故障：继电器的触点粘连、磨损或断路等问题会导致继电器无法正常工作。

2. 电源故障：电源电压过高或过低、电源短路或断路等问题会导致继电保护系统无法正常供电。

3. 信号传输故障：信号传输线路接触不良、线路断开或短路等问题会导致继电保护系统无法正确接收或发送信号。

4. 故障指示器故障：故障指示器的显示不准确或无显示，可能是指示灯损坏或显示电路故障等原因。

5. 软件故障：继电保护系统的软件出现错误或异常，可能导致系统无法正确判断故障或无法进行正确的保护操作。

针对以上常见故障，维修技术主要包括以下几个方面：
1. 清洁和维护：定期清洁继电保护设备，确保设备的正常运行。

同时，定期检查继电器触点，清除粘连物质，保持触点的良好接触。

2. 更换损坏的部件：对于出现损坏的部件，需要及时更换。

例如，损坏的继电器可以更换为新的继电器。

3. 修复电源问题：对于电源故障，需要检查电源供电情况，并修复
电源故障，确保继电保护系统正常供电。

4. 检修信号传输线路：对于信号传输故障，需要检查信号线路的接触情况，修复接触不良或断开的线路。

5. 更新软件：对于软件故障，需要更新或修复继电保护系统的软件，确保系统可以正确运行和判断故障。

维修电气继电保护系统需要对各个部件进行定期检查和维护，及时处理故障，确保系统的正常运行和保护功能的有效性。

高压线路继电保护常见故障分析与排除高压线路继电保护是电力系统中的重要组成部分，它的作用是及时检测和保护电力系统的线路免受外界故障的影响。

在实际运行中，高压线路继电保护也会出现一些常见的故障，导致其功能受到影响甚至完全失效。

本文将分析常见的高压线路继电保护故障并提供相应的排除方法。

一、继电保护未动作故障继电保护未动作的原因有很多，下面列举一些常见的原因及相应的排除方法：1. 保护装置设置错误：检查保护装置的参数设置是否正确，如故障类型、故障电流值等。

2. 保护元件故障：检查保护元件是否正常工作，如电流互感器、电压互感器是否损坏、接线是否松动等。

3. 电源故障：检查继电保护的电源是否正常供电，如电源线路是否断开、电源电压是否稳定等。

4. 配合设备故障：保护装置与其他设备之间的连接可能会出现故障，如控制线路、信号线路等。

检查这些连接是否正常工作。

5. 外界干扰：外界的电磁干扰会影响继电保护的正常工作，例如雷击等。

在设计继电保护时应考虑到这些干扰，并采取相应的措施。

1. 抗干扰能力不足：继电保护装置应具有抗干扰能力，能够正确判断是否真的发生了故障。

如果误动作的次数过多，可能是因为继电保护装置的抗干扰能力不足，需要更新或更换装置。

2. 整定值设置错误：保护装置的整定值设置不正确也可能导致误动作。

调整相应的整定值，使其适应实际情况。

4. 瞬变干扰：系统在发生瞬变时，可能会引起继电保护的误动作。

通过合理的设计和设置来抑制瞬变干扰。

三、动作不准确故障1. 故障信号丢失：保护装置接收不到故障信号，可能是由于故障信号丢失或传输中断。

检查信号线路是否正常工作，如接线是否松动、信号传输是否稳定等。

2. 故障位置确定困难：有些故障可能不容易精确定位，导致继电保护无法及时动作。

通过加强对系统的监测和故障定位工作，提高继电保护的准确性。

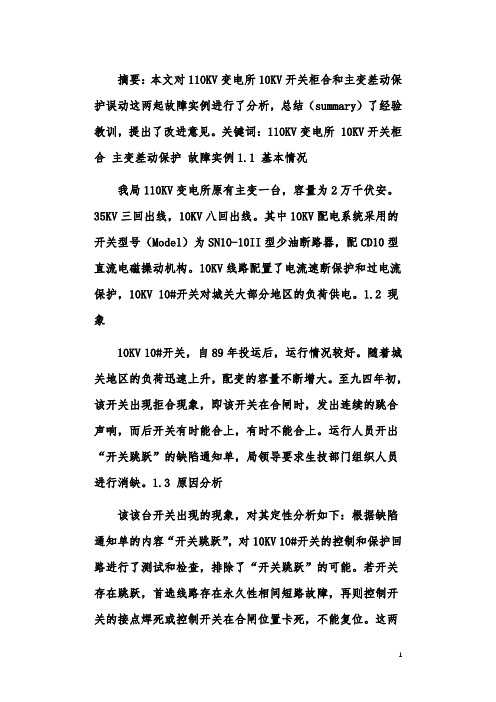

摘要：本文对110KV变电所10KV开关柜合和主变差动保护误动这两起故障实例进行了分析，总结（summary）了经验教训，提出了改进意见。

关键词：110KV变电所 10KV开关柜合主变差动保护故障实例1.1 基本情况我局110KV变电所原有主变一台，容量为2万千伏安。

35KV三回出线，10KV八回出线。

其中10KV配电系统采用的开关型号（Model）为SN10-10II型少油断路器，配CD10型直流电磁操动机构。

10KV线路配置了电流速断保护和过电流保护，10KV 10#开关对城关大部分地区的负荷供电。

1.2 现象10KV 10#开关，自89年投运后，运行情况较好。

随着城关地区的负荷迅速上升，配变的容量不断增大。

至九四年初，该开关出现拒合现象，即该开关在合闸时，发出连续的跳合声响，而后开关有时能合上，有时不能合上。

运行人员开出“开关跳跃”的缺陷通知单，局领导要求生技部门组织人员进行消缺。

1.3 原因分析该该台开关出现的现象，对其定性分析如下：根据缺陷通知单的内容“开关跳跃”，对10KV 10#开关的控制和保护回路进行了测试和检查，排除了“开关跳跃”的可能。

若开关存在跳跃，首选线路存在永久性相间短路故障，再则控制开关的接点焊死或控制开关在合闸位置卡死，不能复位。

这两个条件都满足的情况下“开关跳跃”才会出现。

我们通过分析，这两个条件都不具备，帮排除“开关跳跃”的可能性。

再次对该开关进行试验和检查，没有发现异常，继电保护人员再次对开关的控制和保护回路进行检查，也没有发现问题。

但该开关在恢复运行时，拒合现象仍然存在。

通过仔细分析现场情况，发现该故障可能与保护装置动作有关。

因为在开关拒合时，发现过流信号掉牌，但运行人员认为掉牌是因为开关柜（GG-1A）振动较大引起的（以前发现过类似现象）。

为此，继保人员重新检查控制和保护回路，终于发现了10#开关的过流保护没有时限。

过电流保护时间继电器的延时闭合常开接点没有接入回路，而把瞬动常开接点接入了回路。

电力系统继电保护故障分析与处理措施摘要：随着经济的不断发展，人们对电力的需求日益增加。

面对巨大的电力需求，继电保护故障的维护技术越来越受到重视。

继电保护装置的安全直接关系到整个电力系统的安全，关系到整个电力企业的发展，对人们的生活影响很大。

因此，在生产生活中，要保证电力系统的实际运行安全，必须更加重视对继电保护装置的维护和管理。

基于此，本文将对电力系统继电保护故障分析与处理措施进行分析。

关键词：电力系统；继电保护装置；故障；处理措施1 继电保护装置概述所谓的继电保护装置就是电气系统在正常运行中突然发生故障，或是在系统运作期间出现危害生命或设备安全状况时，继电保护可将硬件问题与所有设备隔离开，并激活警报系统。

专业护理人员可以及早发现人们实际工作中的问题，从而在短时间内消除故障并确定护理的开始。

在这样的条件下，诸如发电机和输电线路之类的关键设备已经得到大规模开发，这有效地减少了损失。

电力系统正常工作情况下，因为继电保护装置存在的误动问题将会使得电力系统原有的备用容量以及多数输电线路无法正常工作，继而引发沉重的经济损失影响。

虽然误动问题确实会带来一定的经济损失影响，但是这些经济损失多数都能够控制到电力企业的承受范围内；然而，如果出现误动问题的同时还表现出拒动问题，则很大程度上会让电力企业伤筋动骨。

在当前的电力发展背景下，误动问题以及拒动问题两者呈现出同等关系作用下的矛盾性，由此明确，在实现继电保护装置控制期间，需要将其误动以及拒动都控制在相对平衡的状态，如此才能够确保整体管理工作顺利完成。

2 继电保护对电力系统的重要意义电力系统的各环节均需继电器的支撑，确保电力系统高效、稳定、正常运行。

继电器通过采集电力系统整体运行信号，将采集信号传送到显示屏，同时也将各环节错误在显示器进行显示，实现技术人员的实时监测及调控。

继电器与电力系统全部设备相连接，一方面可对电力系统的传输设备进行保护，另一方面可将控制信号传输与终端设备，降低设备的高压击穿风险，提高电力系统设备运转的稳定性、安全性。

电力系统继电保护故障分析与处理措施摘要：随着电力体统改革工作的推进，为了促进电力企业发展，继电保护越来越受到人们的关注。

但是，在运行时继电保护装置可能受某些主客观因素的影响，从而导致事故。

所以相关人员要不断研究继电保护装置，分析继电保护动作出现故障的原因，并采取有针对性的应对措施，以期保证继电保护系统正常运行，提高电力系统的安全。

关键词：电力系统；继电保护；故障引言科学技术的不断发展使得电力系统的建设范围在扩大，为了满足人们日益增长的用电需求，必须对电力系统进行维护与管理，减少用电安全事故的发生，要求管理人员必须加大对电力系统的优化和改进力度。

当前，电力系统继电保护技术应用的过程中虽然很大程度上解决了人们用电不安全的问题，但是使用的过程中仍然潜在很多风险，严重影响电力系统的稳定运行，不利于电力企业的持续发展，因此必须加大对电力系统继电保护隐形故障的分析力度，降低隐性故障对电力系统运行的影响，提高电力系统运行的稳定性和安全性。

1电力系统继电保护故障1.1参数存在偏差对于继电保护系统而言，由于其长期处于户外环境中，经常受到自然环境的影响，如风雪吹打、日光曝晒等，会在一定程度上加速装置的老化。

同时，系统还长期保持疲劳工作情况。

从继电保护系统的工作原理及功能来看，若是相关零件出现老化，将对电力运行参数产生一定影响，无法确保其精准度。

需要相关维修工作者提高重视，根据一系列的规章制度及时开展维修，最大限度地防止对电力运行参数产生影响，保障电力系统顺利运行。

1.2设备出现故障继电保护系统中，常见的设备故障包括软件故障和硬件故障。

第一、软件设备故障。

通常情况下软件设备系统的结构比较复杂，在其开发和应用的过程中软件设备的隐蔽性更高，并且软件的开发和测试涉及到的工作内容比较多，一旦出现问题，很难通过简单的操作排除故障。

第二、硬件设备，硬件设备故障的存在会直接受到环境因素的影响，例如，硬件设备受到强烈的撞击等，都会导致硬件设备的正常使用受到影响。

S42　｜　・电力电气专刊・２００７年第１期／总第２期电气安全连，并保证其接地的可靠性及电气的连续性。

严禁利用存储、输送可燃性介质的金属管道、设备以及与之相关的金属构件进行接地连接。

３．接地干线、接地标识接地干线长度若超过１０ｍ或周围有强磁场设备，应采取屏蔽措施，将接地干线穿钢管保护，或采用屏蔽电缆，钢管或电缆的屏蔽层应单端接地。

如接地干线在室外走线并距离超过１０ｍ，应采用双层屏蔽，内层单点接地，外层两端接地，以防雷击及电磁脉冲的干扰。

对隐蔽工程，包括在接地网上的接入点和接地基本位置应设置标识，接地线应有颜色标识：接地系统的颜色应为绿色或绿黄色。

接地连接的要求１．连接电阻和接地电阻连接电阻是指从控制系统的接地端子到总接地板间的导体及连接点电阻的总和，ＤＣＳ控制系统的连接电阻应小于１Ω。

接地电阻是指接地极对地电阻和总接地板、接地总干线及接地总干线两端的连接点电阻之和，ＤＣＳ控制系统的接地电阻为工频接地电阻，应小于４Ω。

２．接地连线的规格接地系统的导线应采用多股绞合铜芯绝缘电线或电缆。

根据连接设备的数量和长度，可参考下表数据范围进行接地线的截面选用。

３．接地连接结构的要求ＤＣＳ系统所有接地连线在接到接地汇流排前均应绝缘良好，所有接地分干线在接到接地汇总板前均应绝缘良好，所有接地干线在接到总接地板前均应绝缘良好。

接地汇流排、接地汇总板、总接地板应用绝缘支架固定。

接地系统的各种连接应保证良好的导电性。

接地连线、接地分干线、接地干线、接地总干线与接地汇流排、接地汇总板的连接应采用铜线片和镀锌钢质螺栓，并采用防松和防滑脱件，以保证连接的牢固可靠或采用焊接。

结束语在ＤＣＳ控制系统的调试运行过程中，从多次排除故障的经验可以看出，接地系统是否完好对ＤＣＳ控制系统的安全、正常运行非常关键。

不断从该系统的接地完善过程中总结经验、查找技术规范和相关安装要求，逐步完善了接地系统，从而保障了ＤＣＳ系统安全、稳定运行。

表　接地线截面选用数据。

电力系统继电保护故障分析与处理措施摘要：电力系统中继电保护设备是维护整个系统的重要组成部分之一，能够充分保障电力系统安全运行，避免因出现故障而导致电力供应等相关问题。

继电保护设备能够及时检测到电力系统中存在的故障，并快速找到出现故障的原因，充分体现出继电保护设备的作用与价值。

关键词：电力系统；继电保护；故障1 电力系统继电保护设备的作用继电保护设备能够保障电力系统平稳运行，当电力系统中出现设备故障问题时，继电设备也能够及时传递信号，将出现故障的设备与在整个电力系统隔离，起到了保护电力系统的作用，通过妥善处理故障来避免出现更大的损失，为后续的维修与处理奠定了基础。

通过继电保护设备，电力系统能够充分发挥自身的作用与功能，自动采集电力系统中的重要数据信息。

由此可见，继电保护设备对电力系统的运行质量有着极大的保障作用。

2 电力系统继电保护设备的功能2.1 能够检测电力系统运行情况电力系统在运行过程中，很容易受到外来因素的影响，导致运行环境出现问题，进而导致电力系统运行故障。

在这种情况下，继电保护设备就能够充分发挥自身的作用与价值，准确判断出电力系统中出现故障的部位，通过向外部传递故障信号，将故障部位隔离在整个电力系统之外，保障正常运行的电力系统部分不会受到故障部分的影响。

继电保护设备具有检测电力系统运行情况的功能，能够对故障问题做出迅速判断，这是继电保护设备的重要功能之一。

2.2 能够监控电力系统运行质量电力系统在正常运行时，继电保护设备能够对电力系统中的二次设备进行实时监控，让相关工作人员及时掌握电力系统的实际运行情况，并且根据电力系统的运行质量来进行相关的工作调整，确保电力系统始终处于一个高质量的运行状态。

2.3 能够保障电力系统运行安全电力系统运行的基本原则是安全。

在电力系统的运行过程中，继电保护设备发现工作异常的设备，能够立即锁定故障位置，同时断开故障设备的电力供应，将故障设备隔离出整个电力系统之外，尽最大可能保证电力系统的其他设备正常运行。
