长安大学物理实验示波器原理和使用

在没有特殊要求的情况下，触发源选择与输入信号 源保持一致(Source按键）。并调节触发电平旋钮 （TRIG LEVEL旋钮） ，使“已捕获”灯亮起。
• 5.调节合适的电压衰减（改变Y轴幅度）和扫描时 间（改变X轴的周期数）。（电压衰减旋钮，扫 描时间调节旋钮）
微调频率时按 压左右键出现 三角形光标移 到小数点最后 一位旋转旋钮 微调即可
切割线与李萨如图相交的交点数。 • 公式Nx/Ny=Fy/Fx(Fx=50Hz)
触发信 号频率
多余显示的斜线可以 按压CH1来消除
X－Y模式
X－Y模 式时 X轴幅度调节
X轴输入 （50Hz）
X－Y模式时 Y轴幅度调节
XX轴轴切切割割线线与与李李萨萨如如图图相相交交的的交交点点数数N＝x Nx
YY轴轴 切切割割 线与 李线萨与 如李图萨 相交 的如交图 点相数交 Ny 的交
点数
＝Ny
观察李萨如图步骤：
1.选择X－Y模式。
2.开通1，2通道。（CH1为X输入，CH2为Y 输入）
3.调节X，Y轴位移，调节X，Y轴衰减。
4.确认X轴信号为50Hz。
5.微调Y输入的频率，使李萨如图形转的最慢 即可。
注：要求作出1/1 2/1 3/1 3/2(Nx/Ny)四个李萨如图。 • Nx是水平切割线与李萨如图相交的交点数，Ny是垂直
调频率时输入数字并跟上单位即可
电源开关
背景灯（不许 开）
保持键（不许 开）
交流2V 档（是 量程不 是倍率）
+654564++++++++++++++++++

四、实验内容与步骤 2. 测量校正信号的电压频率
四、实验内容与步骤 2. 测量校正信号的电压频率 计算：
T0.2m/sDI V 5DI V1m s1 03S f T 111 03H z1kHz
四、实验内容与步骤 2. 测量校正信号的电压频率 计算：
V P P 0 .5 V / D 4 ID V I 2 V V
数据记录与处理 1. 测量校正信号的电压频率 将实验数据记录下表
校正 信号
标准值
频率 1 KHz 电压VP-P 2 VP-P
偏转
扫描
因数 格数(div) 速率
(V/格)
（T/div）
格数 (div)
实测值
—— ——
——
——
四、实验内容与步骤
3. 测量正弦电压波信号电压、频率 （1）正弦信号输入 ，调节【TIME/DIV】、【VOLTS/DIV】，使 波形显示适中．（数值方向占2/3，水平方向1~2个完整波形） （2）测量电压、频率，即垂直衰减分度*格数，即扫描速率分度* 格数
待测 信号
偏转 因数 (V/div)
格数 (div)
信号 电压 (VP-P)
扫描 速率 (T/div)
ቤተ መጻሕፍቲ ባይዱ
格数 (div)
信号 频率 HZ
信号 波形
电信号1 电信号2
附图1 附图2
四、实验内容与步骤
4. 观察李萨如图形，测量信号频率 （1）重新预置，【TIME/DIV】X-Y． （2）调节【VOLTS/DIV】，使图像显示适中．（水平、竖直方向 各占2/3）． （3）观察李萨如图形，计算
(V/格)
（T/div）
格数 (div)
实测值
—— ——

示波器使用大学物理实验报告1一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括示波器的调节、信号的输入与显示等。

3、学会使用示波器测量正弦波、方波等信号的电压、频率和周期等参数。

二、实验仪器示波器、函数信号发生器、探头、连接线等。

三、实验原理示波器是一种用于显示电信号波形的电子仪器。

它通过将输入的电信号转换为光信号，并在荧光屏上显示出来，从而使我们能够观察到信号的变化情况。

示波器主要由电子枪、偏转系统和荧光屏三部分组成。

电子枪产生高速电子束，经过偏转系统的作用，使电子束在荧光屏上按照输入信号的变化规律进行偏转，从而形成信号的波形。

示波器的显示原理是基于电子束在电场和磁场中的偏转。

当在垂直偏转板和水平偏转板上分别加上适当的电压时，电子束就会在垂直和水平方向上发生偏转，从而在荧光屏上显示出相应的波形。

四、实验内容及步骤1、示波器的调节（1）打开示波器电源，预热一段时间。

（2）调节辉度和聚焦旋钮，使荧光屏上的亮点清晰可见。

（3）调节水平和垂直位移旋钮，将亮点移至屏幕的中心位置。

（4）选择适当的触发方式和触发电平，使示波器能够稳定地显示输入信号的波形。

2、正弦波信号的测量（1）将函数信号发生器的输出端与示波器的输入端连接，设置函数信号发生器输出正弦波信号，频率为 1kHz，峰峰值为 5V。

（2）调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在屏幕上显示完整且清晰。

（3）测量正弦波的峰峰值、有效值、频率和周期。

峰峰值：通过示波器的垂直刻度读取正弦波的峰峰值。

有效值：根据公式 U 有效值＝ U 峰峰值／√2 计算正弦波的有效值。

频率：根据示波器水平刻度上一个周期所对应的时间，计算出正弦波的频率。

周期：直接从示波器上读取正弦波的周期。

3、方波信号的测量（1）设置函数信号发生器输出方波信号，频率为 500Hz，峰峰值为 3V。

（2）按照上述方法测量方波信号的峰峰值、频率和周期。

实验报告：示波器原理与使用一、实验目的1. 理解示波器的原理及使用方法。

2. 学习观察模拟信号的波形。

3. 掌握示波器的正确操作。

二、实验原理示波器是一种常用的电子测量仪器，可以显示电信号的变化过程。

其基本原理是利用电子束在垂直方向上扫描，以实现信号的实时显示。

当信号通过一个耦合电路进入示波器后，电子束会受到调制，形成可识别的波形。

然后，这些波形会在荧光屏上显示出来。

三、实验步骤1. 准备实验：连接示波器、信号源、被测电路等设备。

确认设备正常工作，如电源、调节旋钮等。

2. 调整示波器的垂直和水平偏转：调整垂直偏转旋钮，使荧光屏上的光点上下移动；调整水平偏转旋钮，使光点左右移动。

3. 调整扫描速度：根据信号频率，调整扫描速度，使波形稳定显示。

4. 调整信号幅度：通过调整信号源的幅度，使波形在合适的位置显示。

5. 观察并记录实验结果：观察并记录不同信号源的波形，记录信号频率、幅度等参数。

6. 关闭设备，整理实验数据。

四、实验结果与分析在本次实验中，我们使用了不同频率和幅度的正弦波信号作为输入，观察了示波器上显示的波形。

实验结果表明，示波器能够清晰地显示出输入信号的波形，并且可以方便地调整信号幅度和扫描速度。

此外，我们还发现示波器的灵敏度和稳定性都非常出色，可以满足各种实验需求。

五、实验总结通过本次实验，我们深入了解了示波器的原理与使用方法。

在实际操作过程中，我们学会了如何调整示波器的垂直和水平偏转、扫描速度以及信号幅度等参数。

通过观察不同信号源的波形，我们进一步理解了电信号的变化过程。

此外，我们还认识到示波器在电子测量领域的重要地位，为后续的实验和科研工作打下了坚实的基础。

在未来的实验中，我们可以继续探索示波器的其他功能和应用场景。

例如，通过接入不同的电路元件，观察不同类型信号的波形；或者利用示波器进行频率响应分析、相位差测量等复杂实验。

总之，示波器作为一种重要的电子测量仪器，将在我们的科研工作中发挥越来越重要的作用。

示波器的原理和使用实验报告示波器是一种用来显示电信号波形的仪器，是电子测量仪器中的重要设备之一。

它可以将电压随时间变化的波形显示在示波器的屏幕上，通过观察波形的形状和幅度来判断电路中的各种故障和参数。

本实验将介绍示波器的原理和使用方法，并进行相应的实验报告。

一、示波器的原理。

示波器的原理主要包括示波器的工作原理和示波器的基本组成部分。

1. 示波器的工作原理。

示波器的工作原理是利用电子束在示波管内移动的方式，将电压信号转换成屏幕上的波形。

当电压变化时，电子束的位置也随之变化，从而在示波管屏幕上形成相应的波形。

这种原理使得示波器能够直观地显示电压信号的波形，便于工程师进行观察和分析。

2. 示波器的基本组成部分。

示波器的基本组成部分包括示波管、水平和垂直放大器、触发电路和扫描电路等。

其中，示波管是示波器的核心部件，它能够将电压信号转换成可见的波形；水平和垂直放大器则负责调节波形的幅度和时间；触发电路用于控制波形的稳定显示；扫描电路则负责控制电子束在示波管屏幕上的移动。

二、示波器的使用方法。

示波器的使用方法主要包括示波器的基本操作和示波器的应用技巧。

1. 示波器的基本操作。

示波器的基本操作包括开机、调节水平和垂直放大器、设置触发电路和选择扫描方式等。

在使用示波器时，首先需要将电压信号输入示波器，然后通过调节水平和垂直放大器来调整波形的幅度和时间；接着设置触发电路和选择合适的扫描方式，最终就可以在示波器屏幕上观察到电压信号的波形。

2. 示波器的应用技巧。

示波器的应用技巧主要包括观察波形的稳定性、调节触发电路的灵敏度和选择合适的扫描方式等。

在观察波形时，需要注意波形的稳定性，避免出现抖动或失真的情况；同时，调节触发电路的灵敏度能够使波形显示更加清晰；选择合适的扫描方式则可以更好地显示不同频率的波形。

三、实验报告。

在实验中，我们使用示波器对不同的电路进行了测试，并记录下相应的实验报告。

通过实验，我们发现示波器能够准确地显示电压信号的波形，并且能够帮助我们快速地分析电路中的问题和参数。

示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，学会使用示波器测量电压、周期和频率等物理量。

3、观察正弦波、方波、锯齿波等常见信号的波形特征。

二、实验仪器示波器、函数信号发生器、探头、直流电源等。

三、实验原理1、示波器的结构示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描及同步系统、电源等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。

电子枪发射电子束，经过偏转板的作用，使电子束在荧光屏上产生偏转，从而显示出波形。

2、示波器的工作原理（1）垂直偏转系统：输入的信号电压加到垂直偏转板上，使电子束在垂直方向上产生偏转，偏转的大小与输入信号的电压成正比。

（2）水平偏转系统：锯齿波电压加到水平偏转板上，使电子束在水平方向上匀速移动，形成时间基线。

（3）扫描及同步系统：扫描电压的周期与输入信号的周期相同或成整数倍关系时，荧光屏上就能稳定地显示出输入信号的波形。

四、实验内容及步骤1、熟悉示波器的面板对照示波器的说明书，熟悉示波器面板上各个旋钮和按键的功能，包括垂直灵敏度调节、水平扫描速度调节、触发方式选择、信号输入通道选择等。

2、测量直流电压（1）将示波器的输入通道选择为直流（DC）耦合。

（2）将探头连接到直流电源的输出端，调节垂直灵敏度和水平扫描速度，使直流电压的波形在荧光屏上显示合适。

（3）读取示波器上显示的电压值，并与直流电源的实际输出电压进行比较。

3、测量正弦波信号的电压和周期（1）将函数信号发生器的输出设置为正弦波，调节频率和幅度。

（2）将探头连接到函数信号发生器的输出端，选择合适的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示清晰。

（3）使用示波器的测量功能，测量正弦波的峰峰值电压和周期。

根据峰峰值电压计算有效值电压，并与函数信号发生器设置的参数进行比较。

4、观察方波和锯齿波信号（1）将函数信号发生器的输出分别设置为方波和锯齿波，调节频率和幅度。

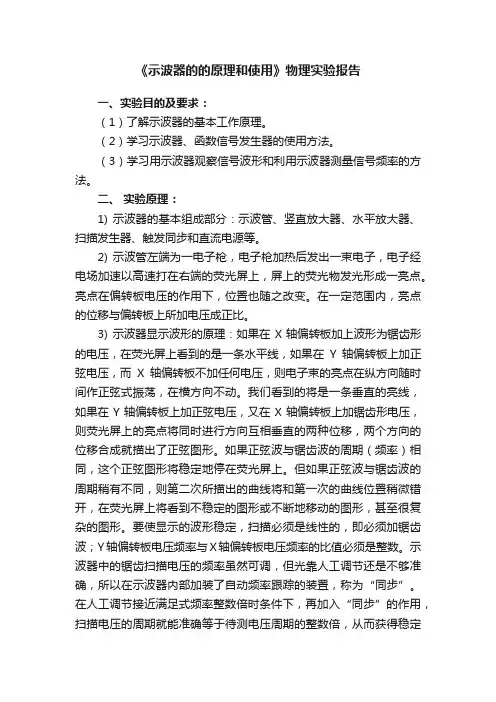

《示波器的的原理和使用》物理实验报告
实验名称: 示波器的原理和使用
实验目的: 通过实验了解示波器的原理和使用方法，掌握使用示波器进行波形显示和测量的技巧。

实验器材: 示波器、函数发生器、电缆、示波器探头。

实验原理: 示波器是一种用来显示电压信号波形的仪器，它能够将电信号转化为可视化的波形。

示波器主要由电子幕管、信号放大器、时间基准及触发电路等组成。

实验步骤:
1. 将函数发生器的输出端与示波器的输入端连接，使用电缆将二者连接起来。

2. 打开函数发生器和示波器，调节函数发生器的频率和幅度。

3. 选择适当的示波器探头，将其连接到示波器的输入端。

4. 调节示波器的触发电路，使波形稳定显示在屏幕上。

5. 调节示波器的水平和垂直缩放，使波形在屏幕上合适地显示出来。

6. 调节示波器的时间基准，选择适当的时间刻度，以观察波形的时间特性。

7. 进行测量，利用示波器测量波形的峰峰值、频率、周期等参数。

实验结果与分析: 使用示波器观察到的波形应与函数发生器输出的波形相一致。

根据示波器上的刻度，可以测量波形的峰峰值、频率和周期等参数。

正弦波的峰峰值即为波峰与波谷之间的电压差值，频率则是波形循环的次数，周期是一个完整循环所用的时间。

实验结论: 示波器是一种重要的电子测试仪器，能够将电压信号转化为可视化的波形，方便观察和测量。

通过本次实验，我学习了示波器的原理和使用方法，掌握了使用示波器进行波形显示和测量的技巧。

《示波器的的原理和使用》物理实验报告一、实验目的及要求：（1）了解示波器的基本工作原理。

（2）学习示波器、函数信号发生器的使用方法。

（3）学习用示波器观察信号波形和利用示波器测量信号频率的方法。

二、实验原理：1) 示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描发生器、触发同步和直流电源等。

2) 示波管左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

3) 示波器显示波形的原理：如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，两个方向的位移合成就描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

要使显示的波形稳定，扫描必须是线性的，即必须加锯齿波；Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数。

示波器中的锯齿扫描电压的频率虽然可调，但光靠人工调节还是不够准确，所以在示波器内部加装了自动频率跟踪的装置，称为“同步”。

在人工调节接近满足式频率整数倍时条件下，再加入“同步”的作用，扫描电压的周期就能准确等于待测电压周期的整数倍，从而获得稳定的波形。

4) 李萨如图形的基本原理：如果同时从示波器的x轴和y轴输入频率相同或成简单整数比的两个正弦电压，则屏幕上将呈现出特殊形状的、稳定的光点轨迹，这种轨迹图称为李萨如图形。

大学物理实验报告示波器大学物理实验报告：示波器引言在大学物理实验中，示波器是一种重要的仪器，用于测量和显示电信号的波形。

它在电子学、通信、电力等领域中发挥着重要作用。

本实验旨在通过对示波器的使用和原理的了解，掌握示波器的基本操作技能，并进一步认识电信号的特性。

一、示波器的基本原理示波器是一种电子测量仪器，能够以波形的形式显示电信号的幅度、频率、相位等特性。

它的基本原理是利用电子束在荧光屏上扫描形成图像。

示波器的主要组成部分包括电子枪、偏转系统、时间基准、触发电路和显示屏。

二、示波器的基本操作1. 示波器的开机与调节首先，将示波器与电源连接，并打开电源开关。

然后，调节亮度、对比度和聚焦度，使显示屏上的波形清晰可见。

2. 示波器的通道设置示波器通常具有多个通道，可以同时测量多个信号。

在本实验中，我们将使用单通道示波器。

首先，将信号源与示波器的输入端连接。

然后，调节示波器的通道开关，选择要测量的通道。

3. 示波器的触发设置触发电路是示波器中一个重要的功能，它用于控制示波器何时开始扫描信号。

在本实验中，我们将使用自由运行触发模式。

首先，调节触发电路的阈值，使其与输入信号的幅度相匹配。

然后，选择触发源，通常为信号源的同步输出。

4. 示波器的时间基准设置时间基准是示波器中用于确定时间轴刻度的参考信号。

在本实验中，我们将使用内部时间基准。

首先，选择合适的时间基准模式，如连续或单次。

然后，调节时间基准的时间/频率刻度，使其适应所测量的信号。

5. 示波器的测量功能示波器通常具有多种测量功能，如幅度、频率、相位等。

在本实验中，我们将主要关注信号的幅度测量。

使用示波器的测量功能，可以直接读取信号的峰值、峰峰值、平均值等参数。

三、示波器的应用示波器在科学研究、工程实践和教学中具有广泛的应用。

以下是一些常见的应用领域：1. 电子学和通信在电子学和通信领域，示波器常用于测量和分析电路中的信号波形。

它可以帮助工程师诊断和解决电路故障，优化电路设计。

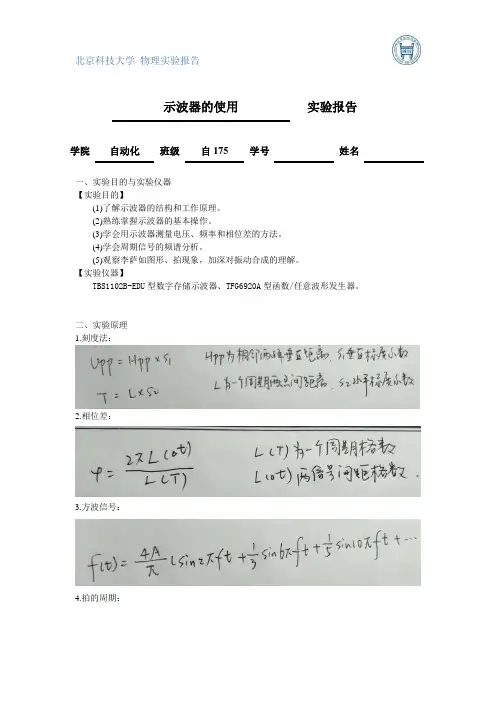

示波器的使用实验报告学院自动化班级自175 学号姓名一、实验目的与实验仪器【实验目的】(1)了解示波器的结构和工作原理。

(2)熟练掌握示波器的基本操作。

(3)学会用示波器测量电压、频率和相位差的方法。

(4)学会周期信号的频谱分析。

(5)观察李萨如图形、拍现象，加深对振动合成的理解。

【实验仪器】TBS1102B-EDU型数字存储示波器、TFG6920A型函数/任意波形发生器。

二、实验原理1.刻度法：2.相位差：3.方波信号：4.拍的周期：5，李萨如图形：测频率：测相位：三、实验步骤1.刻度法测量正弦信号的参数。

调节信号发生器，使A路输出50HZ 正弦信号，采用刻度法测量信号的峰一峰电压周期，数据记入表4.10-2 中，计算频率、有效值。

2.双踪示波法测量正弦信号的相位差。

接通信号发生器的B通道，使B路输出50HZ正弦信号，分别调节A路信号的输出相位为0°，B路信号的输出相位为45°，调节波形，从示波器屏幕上读出(T)和L (Δt) 的值，数据记人表4.10-3中，计算相位差。

3.方波信号的频谱观察与测量(1) 频谱观察调节信号发生器，使A 路输出10kHz 方波信号，按“Autoset ”键以显示YT波形，按下FFT键，观察稳定波形。

(2) 频谱测量采用光标法测量FFT谱线的幅度和频率。

使用“Cursor”功能，通过移动垂直光标1或光标2至谱线位置测量频率。

依次测量记录5 条谱线的幅度与频率，记录在表格4.10-5 中，用坐标纸画出频谱图并分析各谱线幅度、频率变化规律。

4.拍现象观察与测量将函数信号发生器A,B路同时接通，调节信号发生器使A、B路输出信号幅度相同的正弦信号，A路频率v =150Hz,B路频率=130Hz,按“Autoset”键，在示波器获得稳定的波形，用刻度法测量拍的周期，数据记人表4.10-8 中，计算频率。

5.李萨如图形观察与测量(1) 频率测量调节信号发生器使A路输出50H 正弦信号，B路分别输出25HZ、75H、100H、200H 正弦信号。

示波器的原理和使用实验报告示波器的原理和使用实验一. 示波器简介示波器是能在屏幕上以图形方式显示、观测被测信号的瞬时值轨迹变化情况的仪器。

它是一种最常用的电子测量/电工测量仪器。

二. 示波器的基本组成电子示波器由示波管、垂直偏转系统、水平偏转系统和主机等部分组成。

(1)示波管示波管是一种特殊的电子管，是示波器一个重要组成部分。

示波管由电子枪、偏转系统和荧光屏3个部分组成。

(2)垂直偏转系统垂直偏转系统包括垂直衰减器和垂直放大器。

它将垂直输人信号衰减或放大到一定幅度，输出推挽信号，加到示波管的垂直偏转板，使电子射线的垂直偏转距离正比于被测信号的瞬时值。

由于示波管的偏转灵敏度甚低，所以一般的被测信号电压都要先经过垂直放大电路的放大，再加到示波管的垂直偏转板上，以得到垂直方向的适当大小的形。

(3)水平偏转系统水平偏转系统从外触发输人端经触发电路、扫描电路、水平放大器到示波管的水平偏转板。

触发电路将被测信号或外触发输人信号置换成触发脉冲启动扫描电路。

由于示波管水平方向的偏转灵敏度也很低，所以接入示波管水平偏转板的电压(锯齿波电压或其它电压)也要先经过水平放大电路的放大以后，再加到示波管的水平偏转板上，以得到水平方向适当大小的形。

(4)电源供给电路电源由高压电源和低压电源两部分组成，供给示波管及各组成部分所需要的直流电压和灯丝电压。

消隐与增辉电路用来传送和放大增辉和消隐信号。

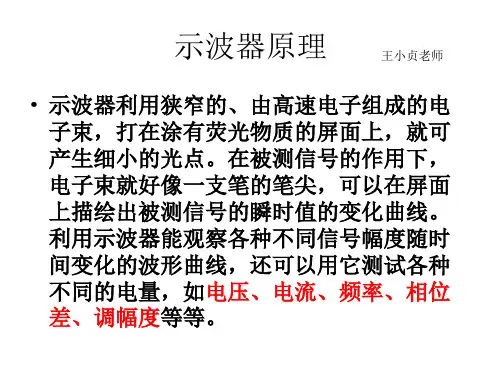

三. 示波器的工作原理示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点，在被测信号的作用下，电子束在屏面上描绘出被测信号的瞬时值的变化曲线，便于人们研究各种电现象的变化过程。

假设示波管的加速电压为U1，偏转电压为U2，偏转点击长为L，极板间距为d，偏转电极右端到荧光屏的距离为L 1，电子的质量为m ，带电量为e。

首先，在加速场中，电场力对电子做功W=eU1。

根据功能定理，电子在加速场中获得了。

接着电子以初速进入偏转电场，在电场力的作用下做a=eU2/md 的类平抛运动，经过时间t=L/v，电子飞离偏转电场。

大学物理实验报告示波器的使用引言示波器是一种常用于实验室、工程领域的仪器，用于观察电信号波形的仪器。

在物理实验中，示波器常常被用来测量和显示电压、电流和频率等物理量，能够直观地观察到波形的变化。

本实验将重点介绍示波器的基本原理、操作方法和使用技巧。

一、基本原理示波器主要由示波管、水平和垂直系统以及触发系统组成。

1. 示波管示波管是示波器核心部件，通过控制电子束的运动和偏转，将电信号转化为可视化的波形。

示波管属于真空管，内部有阴极、阳极和偏转板等元件。

当加上适当的电压后，阴极会发射出电子，通过偏转板的控制，电子束会在荧光屏上形成一条亮线。

2. 水平和垂直系统水平和垂直系统分别用于控制示波器的水平和垂直方向上的偏转。

水平系统负责控制时间轴的水平位置和扫描速率，而垂直系统则负责控制信号的垂直放大倍数和偏移量。

3. 触发系统触发系统用于控制示波器何时开始显示电信号。

通过触发电路的设置，可以使示波器在信号达到一定条件时进行显示，以确保波形的稳定性和重复性。

二、操作方法使用示波器需要注意以下几个关键步骤：1. 连接测试电路首先需要将待测信号的电路正确连接到示波器的输入端口。

一般示波器会有不同的通道，根据需要选择合适的通道连接测试电路。

2. 调节垂直和水平控制根据待测信号的幅值范围，调节垂直控制旋钮，使信号的波形适当放大或缩小。

同时，根据信号的频率和时间跨度，调节水平控制旋钮，使波形在示波器的屏幕上完整显示。

3. 设置触发条件根据需要，设置触发条件以确保信号的稳定显示。

可以设置触发电平、触发边沿和触发源等参数，使示波器在信号满足设定条件时开始显示。

4. 观察和分析波形将示波器的时间基准和垂直基准调整到合适的位置后，即可观察到待测信号的波形。

可以通过改变时间和垂直基准的位置，观察不同的波形细节，并对信号进行分析和测量。

三、使用技巧在实际操作示波器时，还有一些常用的技巧可以提高使用效果：1. 选择合适的探头示波器通常配备了多种类型的探头，如10:1和1:1的差分探头、高阻抗探头等。

示波器的原理及使用实验报告示波器的原理及使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医学、物理等领域。

本实验旨在通过对示波器的原理及使用进行研究，深入了解示波器的工作原理及使用方法。

一、示波器的原理示波器是一种能够显示电压随时间变化的仪器。

其原理基于电压信号的变化通过垂直放大器放大后，再通过水平放大器进行时间基准的调整，最终通过示波管将信号以波形的形式显示出来。

1. 垂直放大器：垂直放大器是示波器中的核心部分，其作用是将输入的电压信号放大到适合示波管显示的范围。

垂直放大器通常由放大器、直流耦合、交流耦合和可变增益控制等组成。

2. 水平放大器：水平放大器用于调整时间基准，控制波形在示波器屏幕上的水平位置和宽度。

水平放大器通常由时基控制、触发控制和扫描控制等组成。

3. 示波管：示波管是将放大后的电压信号以波形的形式显示在屏幕上的部分。

示波管通常由电子枪、偏转板和荧光屏等组成。

电子枪发射出的电子束经过偏转板的控制，最终在荧光屏上形成波形。

二、示波器的使用方法在实际使用示波器时，需要注意以下几个方面：1. 连接电路：首先需要将待测电路与示波器进行连接，确保电路正常工作并能够输出信号。

2. 调整垂直放大器：根据待测信号的幅度范围，适当调整垂直放大器的增益，使得波形能够在屏幕上完整显示。

3. 调整水平放大器：根据待测信号的频率范围，调整水平放大器的时间基准，使得波形在屏幕上的位置和宽度合适。

4. 设置触发源：示波器的触发功能可以使波形在屏幕上稳定显示。

根据待测信号的特点，设置合适的触发源和触发电平。

5. 观察波形：通过示波器的屏幕，可以清晰地观察到待测信号的波形。

可以通过调整示波器的控制按钮，如水平扫描控制、垂直偏移控制等，来获取更详细的波形信息。

6. 数据分析：示波器还可以通过测量功能，对波形的各种参数进行测量和分析，如频率、幅度、相位等。

结论：通过本次实验，我们深入了解了示波器的工作原理及使用方法。

示波器的原理和使用实验报告示波器是一种广泛应用于电子、通讯、医疗等领域的电子测量仪器，它可以显示电压信号的波形，并通过波形来分析电路的性能和工作状态。

本实验旨在通过对示波器的原理和使用进行深入了解，以便更好地应用示波器进行电路测试和分析。

一、示波器的原理。

1.示波器的基本原理。

示波器的基本原理是利用电子束在示波管内的偏转来显示电压信号的波形。

当电压信号作用于示波器的输入端口时，示波器将信号转换为电子束的偏转，从而在示波管屏幕上显示出对应的波形。

通过调节示波器的各种参数，可以更清晰地显示出波形的细节，如频率、幅值、相位等。

2.示波器的工作原理。

示波器的工作原理主要包括信号输入、垂直放大、水平放大、触发、显示等过程。

当电压信号进入示波器后，首先经过垂直放大电路放大信号幅值，然后经过水平放大电路控制波形在屏幕上的水平长度，触发电路用于控制波形的稳定显示，最终在示波管屏幕上显示出完整的波形。

二、示波器的使用。

1.示波器的基本操作。

示波器的基本操作包括设置触发模式、调节垂直灵敏度、选择耦合方式、调节水平扫描等。

在使用示波器时，首先需要根据被测信号的特点选择合适的触发模式，然后调节垂直灵敏度和耦合方式以确保波形的清晰显示，最后调节水平扫描以获得合适的时间分辨率。

2.示波器的高级功能。

除了基本操作外，示波器还具有许多高级功能，如自动测量、存储回放、频谱分析等。

这些功能可以帮助用户更方便地对信号进行分析和测量，提高工作效率和测试精度。

三、实验报告。

在本次实验中，我们通过对示波器的原理和使用进行学习和实践，掌握了示波器的基本工作原理和操作方法。

通过实际操作，我们成功地显示了不同频率、幅值的正弦波和方波信号，并对波形进行了详细的分析和测量。

同时，我们还利用示波器进行了频率测量、相位测量等实验，取得了良好的实验结果。

综上所述，示波器作为一种重要的电子测量仪器，在电子技术和通讯领域有着广泛的应用。

通过深入了解示波器的原理和使用，我们可以更好地应用示波器进行电路测试和分析，为工程实践提供有力支持。

大学物理实验示波器的原理和使用实验报告实验名称示波器的原理与使用实验目的与要求：1.了解示波器的工作原理。

2.学会使用示波器观察各种信号波形电压副值以及频率。

3.学会使用示波器观察李萨如图并测频率。

主要仪器设备：YB4320G 双踪示波器，EE1641B型函数信号发生器实验原理和内容：1.示波器的组成部分示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。

示波管的基本结构如下图所示，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。

电子枪的作用是释放并加速电子束。

其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。

通过调节两者的共同作用，可以使电子束打到荧光屏上产生明亮清晰的圆点。

偏转系统由X、Y两对偏转板组成，通过在板上加电压来使电子束偏转，从而对应地改变屏上亮点的位置。

荧光屏上涂有荧光粉，电子打上去时能够发光形成光斑。

不同荧光粉的发光颜色与余辉时间都不同。

放大和衰减系统用于对不同大小的输入信号进行适当的缩放，使其幅度适合于观测。

扫描系统的作用是产生锯齿波扫描电压，使电子束在其作用下匀速地在荧光屏周期性地自左向右运动，这一过程称为扫描。

扫描开始的时间由触发系统控制。

2.示波器的显示波形的原理如果只在竖直偏转板加上交变电压而X偏转板上五点也是，电子束在竖直方向上来回运动而形成一条亮线。

如果在Y偏转板和X偏转板上同时分别加载正弦电压和锯齿波电压，电子受水平竖直两个方向的合理作用下，进行正弦震荡和水平扫描的合成运动，在两电压周期相等时，荧光屏上能够显示出完整周期的正弦电压波形。

3.扫描同步为了完整地显示外界输入信号的周期波形，需要调节扫描周期使其与外界信号周期相同或成合适的关系。

当某些因素改变致使周期发生变化时，使用扫描同步功能，能够使扫描起点自动跟踪外界信号变化，从而稳定地显示波形。

步骤与操作方法：1.示波器测量信号的电压和频率对于一个稳定显示的正弦电压波形， 电压和频率可以由以下方法读出ha U p p ⨯=-1)(-⨯=l b f， 其中a 为垂直偏转因数（电压偏转因数）（从示波器面板的衰减器开关上可以直接读出）单位为V/div 或mV/div ； h 为输入信号的峰-峰高度， 单位div ； b 为扫描时间系数， 从主扫描时间系数选择开关上可以直接读出， 单位s/div 、ms/div 或μs/div ； l 为输入信号的单个周期宽度， 单位div 。

Vp p V / DIV DIV 1 6.9 6.9(V)
Vs / DIV DIV 0.5 5.1 2.55(ms) 0.00255(s) 1/ T 392.2Hz
（3）信号源显示频率 500.0Hz，电压 8.0V 时，
Vp p V / DIV DIV 1 5.3 5.3(V)
（1）信号源显示频率 300.0Hz，电压 5.0V 时，
Vp p V / DIV DIV 1 4.4 4.4(V)
Vm Vpp / 2 2.2V
T Ms / DIV DIV 0.5 6.7 3.35(ms) 0.00335(s) 1/ T 298.5Hz
（2）信号源显示频率 400.0Hz，电压 6.0V 时，
5.0
1
4.4
4.4
2.2
400.0
6.0
1
5.3
5.3
2.65
500.0
8.0
1
6.9
6.9
3.45
示波器测周期 ms/DIV DIV
周期/s
频率 /Hz
0 6.7 0.003350 298.5
5
0.5
5.1 0.002550 392.2
0.5
4.0 0.002000 500.0
大学物理实验报告
1:2 300.0 600.0
1:3 300.0 900.0
2:1 600.0 300.0
2:3 400.0 600.0
图形
Nx
2
2
2
4
4
Ny
2
4
6
2
6
Nx: Ny
1:1
1:2
1:3
2:1
2:3
3:1 600.0 200.0

大学物理实验13示波器的使用方法演示（一）引言概述:本文旨在介绍大学物理实验13中示波器的使用方法演示。

示波器作为一种常用的实验工具，广泛应用于各个领域，特别是在电子学和物理学中。

正确使用示波器对于实验数据的准确测量和分析至关重要。

本文将分为五个大点进行详细介绍，包括示波器基本原理、示波器的操作步骤、示波器的测量功能、示波器的注意事项以及示波器的故障排除。

通过学习本文，读者将掌握使用示波器进行实验的基本技能。

正文内容:1.示波器基本原理1.1 示波器的定义1.2 示波器的工作原理1.3 示波器的主要组成部分1.4 示波器的参数及其意义1.5 示波器的种类和性能比较2.示波器的操作步骤2.1 基本接线与示波器的连接2.2 示波器的开启与关闭2.3 示波器的调节和校准2.4 示波器屏幕的显示和调整2.5 示波器的信号输入与扫描方式选择3.示波器的测量功能3.1 示波器的时间测量功能3.2 示波器的电压测量功能3.3 示波器的频率测量功能3.4 示波器的相位测量功能3.5 示波器的波形分析功能4.示波器的注意事项4.1 示波器的使用环境要求4.2 示波器的使用姿势与时间安排4.3 示波器的操作规范与安全事项4.4 示波器的保存与维护4.5 示波器的使用中常见问题及解决方法5.示波器的故障排除5.1 示波器无法开启或关机困难5.2 示波器屏幕显示异常5.3 示波器读数不稳定或偏差过大5.4 示波器信号输入不准确或无法捕获 5.5 示波器其他故障及处理方法总结:本文详细介绍了大学物理实验13中示波器的使用方法演示。

从示波器的基本原理到操作步骤，再到示波器的测量功能和注意事项，最后介绍了示波器故障排除的方法。

通过学习本文，读者将了解示波器的工作原理、掌握示波器的正确操作步骤，熟悉示波器的测量功能，以及了解常见故障的排除方法。

这将有助于读者在实验中准确使用示波器，获取可靠的实验数据。
