迈瑞心电监护仪常用问题及报警处理

迈瑞监护仪的常见故障分析与维修【摘要】心电监护仪作为一种常用的医疗设备在医院中被广泛应用。

各医院通常会有几种不同牌子、不同型号的心电监护仪，本文就迈瑞监护仪的常见故障现象作简要分析，并对监护仪的故障排除方法进行了经验总结。

【关键词】监护仪故障维修心电监护仪是通过对病人各种生理参数的监测及分析，在病人的生理机能参数超出某一数值时发出警报，提醒医护人员或病人家属进行抢救的一种监护系统，是医护人员进行诊断、治疗及抢救的重要设备。

监护仪功能各异，参数不同，但一般都是通过传感器感应各种生理变化，然后放大信息，在显示屏中的功能模块中显示出来。

当监测的数据超出设定的指标时，就会激发警报系统，发出信号引起医护人员的注意。

现将本人使用迈瑞监护仪过程中遇到的常见故障、检查方法与排除方法总结如下，以便于和同行进行进一步的交流和探讨。

1．开机无显示故障现象：当打开仪器时，屏幕无显示，指示灯不亮；外接电源时，电池电压低报警，然后机器自动关机；未外接电池时，电池电压低报警，然后自动关机，即使给机器充电也无用。

检查方法：①在仪器没通交流电的情况下，检查12V电压是否偏低。

该故障报警说明电源板上输出电压检测部分检测到电压偏低，可能为电源板检测部分出故障或电源板输出故障，也可能是后端负载电路故障引起。

②有装电池时，此现象说明监护仪工作在电池供电状态且电池电量基本用完，AC输人未正常工作。

可能原因是：220V电源插座本身无电，或保险丝烧断。

③未外接电池时，判断可能是充电电池坏了，或者电源板／充电控制板故障引起电池无法充电。

排除方法：将所有连接部位连接可靠，接通交流电给仪器充电。

2．白屏、花屏故障现象：开机有显示，但出现白屏、花屏。

检查方法：白屏、花屏说明显示屏有逆变器供电，但是无主控板的显示信号输人。

可在机器后面VGA输出口外接显示器，若输出正常，可能屏坏或者屏到主控板接线接触不良；与排除若VGA无输出，可能主控板故障。

排除方法：更换显示器，或检查主控板接线是否稳固。

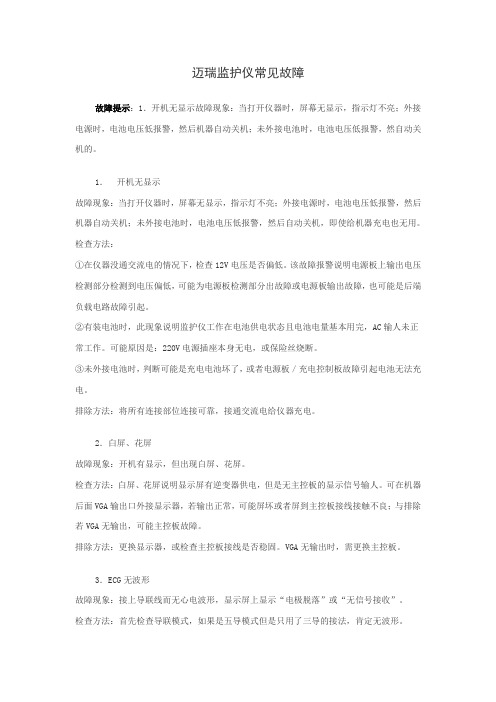

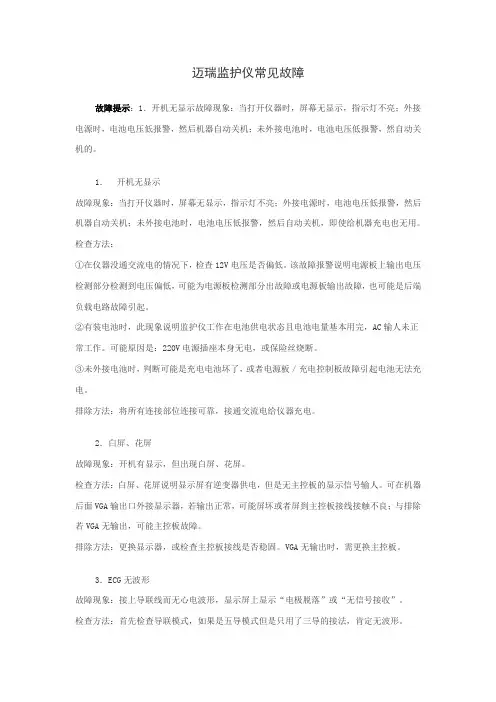

迈瑞监护仪常见故障故障提示：1．开机无显示故障现象：当打开仪器时，屏幕无显示，指示灯不亮；外接电源时，电池电压低报警，然后机器自动关机；未外接电池时，电池电压低报警，然自动关机的。

1．开机无显示故障现象：当打开仪器时，屏幕无显示，指示灯不亮；外接电源时，电池电压低报警，然后机器自动关机；未外接电池时，电池电压低报警，然后自动关机，即使给机器充电也无用。

检查方法：①在仪器没通交流电的情况下，检查12V电压是否偏低。

该故障报警说明电源板上输出电压检测部分检测到电压偏低，可能为电源板检测部分出故障或电源板输出故障，也可能是后端负载电路故障引起。

②有装电池时，此现象说明监护仪工作在电池供电状态且电池电量基本用完，AC输人未正常工作。

可能原因是：220V电源插座本身无电，或保险丝烧断。

③未外接电池时，判断可能是充电电池坏了，或者电源板／充电控制板故障引起电池无法充电。

排除方法：将所有连接部位连接可靠，接通交流电给仪器充电。

2．白屏、花屏故障现象：开机有显示，但出现白屏、花屏。

检查方法：白屏、花屏说明显示屏有逆变器供电，但是无主控板的显示信号输人。

可在机器后面VGA输出口外接显示器，若输出正常，可能屏坏或者屏到主控板接线接触不良；与排除若VGA无输出，可能主控板故障。

排除方法：更换显示器，或检查主控板接线是否稳固。

VGA无输出时，需更换主控板。

3．ECG无波形故障现象：接上导联线而无心电波形，显示屏上显示“电极脱落”或“无信号接收”。

检查方法：首先检查导联模式，如果是五导模式但是只用了三导的接法，肯定无波形。

其次，在确认心电极片贴放位置，心电极片质量无问题的前提下，将此心电电缆线与其它机器上的互换，以确认是否心电电缆故障，是否电缆老化、插针断。

再次，若排除心电电缆故障，可能原因为参数插座板上的“ECG信号线”接触不好，或心电板、心电板主控板连接线、主控板故障。

排除方法：(1)检查所有心电导联外接部位与人体相接触的三，五根延长线到心电插头上相应的三，五根触针之间应导通，若电阻为无穷大表明导联线断路，则应更换导联线。

迈瑞PM—7000多参数心电监护仪故障维修几例本文介绍了迈瑞PM-7000多参数心电监护仪在使用过程中出现的几例故障，并且给出了分析过程及解决方法。

标签：心电监护仪；故障维修随着医疗服务的不断进步，多参数床旁监护仪已成为了医院里不可或缺的基本配置设备。

由于它能24h对患者的生命体征（包括心电、血氧、血压、呼吸、体温等）进行监测和分析，为医护人员提供了重要的诊疗依据，因此在医院里得到了广泛的应用[1]。

PM-7000系列监护仪功能齐全，性价比高，在我院配置数量较多。

做好此类设备的维修维护工作，对提高医院的医疗质量与医疗安全有着十分重要的意义。

本文介绍了几例比较常见的故障及其分析过程与解决方法，现介绍如下：1 故障一测量无创血压时，屏幕上显示的气泵压力最大只能达到30mmHg左右，无血压数值显示，提示测量超时。

分析与检修：PM-7000监护仪采用振荡法，利用袖带阻断动脉血流，在慢速放气过程中检测源于血管壁的搏动振波包迹，以达到测量无创血压的目的。

测量过程中，气泵先充气到最大压力（175mmHg左右），然后气阀间断放气，传感器接收脉冲信号，经A/D模块将从袖带得到的压力信号转换成电信号送给CPU处理，从而得到人体血压。

本故障中，气泵压力最大只能达到30mmHg左右，很有可能是由于测量气路中有漏气的地方所致。

按照袖带-气泵-快、慢放阀-传感器-血压模块-主板模块从简到繁逐一加以分析判断。

首先检查袖带及外围管路，无漏气现象，由此可知故障应发生在机器内部。

打开机壳，按下无创血压测量键时，能够听到气泵工作的声音。

用弯嘴镊子分别小心加紧快、慢放气阀的通气管路，当夹紧慢放阀通气管路时，屏幕上显示的充气气压快速到达200mmHg以上。

由此可判断出该慢放阀有漏气现象，更换慢放阀，故障排除。

2 故障二测量患者血氧时，显示屏上没有波形和读数。

分析与检修：血氧的测量原理是探头内光源采用两个并排放置的发光二极管，发出波长为660nm的红光和940nm的红外光，经脉冲调制驱动交替发光，接收端采用低噪声、暗电流小、响应速度快、光接收面积大的PIN型光敏二极管，将交替连续透射过手指动脉血管的红光和红外光转换成电信号，该信号经过放大滤波等一系列的信号处理，经CPU计算得到人体的血氧指数[2]。

心电监护仪故障应急预案及处理流程心电监护仪是医疗领域中使用频率较高的设备之一，用于监测患者的心电信号，以判断心脏功能和健康状况。

然而，任何设备都可能出现故障，特别是在医院这种高强度使用环境下，心电监护仪的故障更是难以完全避免。

因此，制定一套完善的心电监护仪故障应急预案及处理流程，对于确保患者安全、提高医疗服务质量具有重要意义。

一、心电监护仪故障应急预案1.1故障识别当心电监护仪出现故障时，医护人员应立即观察设备显示的异常信息，如屏幕黑屏、波形异常、数据传输中断等，以便及时判断故障类型和严重程度。

1.2紧急处理（1）若设备出现轻微故障，如屏幕显示异常、数据传输中断等，可尝试重启设备，观察故障是否消失。

（2）若设备出现严重故障，如设备无法启动、波形显示异常等，应立即停止使用，并及时通知设备维修人员。

1.3患者安抚在故障处理过程中，医护人员需对患者进行安抚，告知患者设备故障情况，并解释故障处理过程，以减轻患者紧张情绪。

二、心电监护仪故障处理流程2.1设备报修（1）设备型号、序列号；（2）故障现象描述；（3）故障发生时间；（4）设备使用环境。

2.2设备维修（1）熟练掌握心电监护仪的操作方法和维修技术；（2）具备一定的电气知识和安全意识；（3）了解心电监护仪的常见故障及其处理方法。

2.3故障排查（1）观察设备外观，检查电源线、导联线等连接是否正常；（2）检查设备内部电路板、电池等部件是否损坏；（3）使用专业检测仪器，对设备进行功能测试；（4）根据故障现象，分析可能的故障原因；（5）根据分析结果，采取相应的维修措施。

2.4设备维修记录（1）设备型号、序列号；（2）故障现象描述；（3）维修过程及采取的措施；（4）维修结果及验收情况；（5）维修人员签名及日期。

2.5设备验收维修完成后，医护人员需对设备进行验收，确认故障已得到解决，设备恢复正常运行。

验收合格后，维修人员方可离开现场。

三、预防措施（1）定期对心电监护仪进行维护保养，检查设备运行状况；（2）加强医护人员培训，提高设备使用技能；（3）建立设备维修档案，记录设备维修情况，为故障排查提供参考；（4）加强与设备厂商的沟通，及时获取设备维修资料和技术支持。

心电监护仪的日常维护及常见故障维修摘要：本文围绕迈瑞心电监护仪的日常维护和常见故障展开讨论，旨在帮助医护人员更好地管理和维护设备，提高患者监测质量。

关键字：迈瑞心电监护仪；日常维护；常见故障；维修心电监护仪在临床上广泛使用，而其稳定性和准确性对于患者的监测至关重要。

然而，在日常使用过程中，可能会出现各种故障和问题，影响设备的正常使用。

因此，加强迈瑞心电监护仪的日常维护和及时排除常见故障显得尤为重要。

一、迈瑞心电监护仪的日常维修保养措施分析1.1 定时完成设备清洁及维护，避免出现误差或传染病交叉感染问题为确保心电监护仪的正常运行和数据的准确性，定期进行设备清洁和维护必不可少。

首先，需要根据厂家提供的使用说明书和维护手册制定科学合理的设备清洁和维护计划。

其次，在日常使用中应注意保持监护仪干燥、清洁，避免污染、腐蚀和摩擦，尤其是接触到患者体液的部位，更应严格消毒。

此外，还需检查设备电源和电线、传感器、电极等部位是否有损坏或老化，及时更换。

通过定期的设备清洁和维护，可以有效延长设备的使用寿命，提高监护仪的稳定性和准确性，减少误差和患者交叉感染的风险。

1.2 维修保养监护仪配件，避免因配件磨损或缺失降低监测准确率监护仪配件的维护管理对于保证监护仪的正常运行及监测结果的准确性至关重要。

首先，要定期检查配件是否有磨损或缺失，如心电导联线、血氧探头等。

其次，配件的清洁也是不可忽视的，如心电导联线要定期用酒精棉擦拭，血氧探头要用清水冲洗后再进行消毒。

同时，需要注意配件的使用寿命，及时更换老化或损坏的配件。

此外，对于不同品牌的监护仪配件，要遵循相应的使用说明和维护方法，以确保监护仪的正常运行和监测结果的准确性。

通过有效的监护仪配件维护管理，可以避免因配件磨损或缺失导致的监测结果异常或不准确的情况，保障患者的安全和健康。

1.3 加强科室管理，提升维护频率和设备使用年限科室管理是心电监护仪日常维护的重要环节，应加强科室管理，提高维护效率和设备使用寿命。

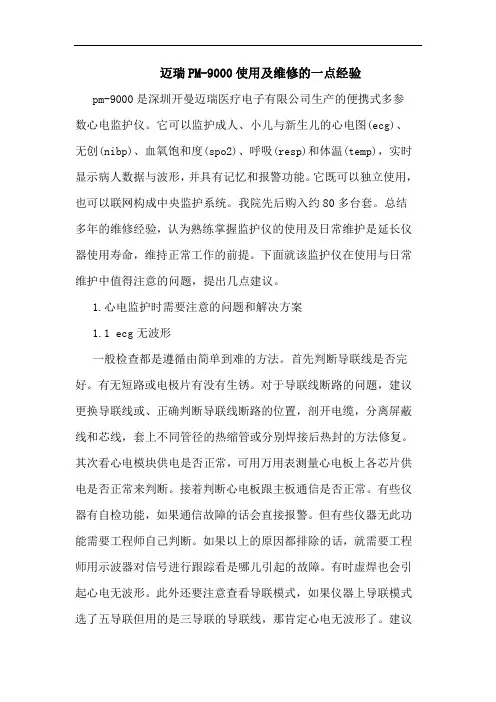

迈瑞PM-9000使用及维修的一点经验pm-9000是深圳开曼迈瑞医疗电子有限公司生产的便携式多参数心电监护仪。

它可以监护成人、小儿与新生儿的心电图(ecg)、无创(nibp)、血氧饱和度(spo2)、呼吸(resp)和体温(temp)，实时显示病人数据与波形，并具有记忆和报警功能。

它既可以独立使用，也可以联网构成中央监护系统。

我院先后购入约80多台套。

总结多年的维修经验，认为熟练掌握监护仪的使用及日常维护是延长仪器使用寿命，维持正常工作的前提。

下面就该监护仪在使用与日常维护中值得注意的问题，提出几点建议。

1.心电监护时需要注意的问题和解决方案1.1 ecg无波形一般检查都是遵循由简单到难的方法。

首先判断导联线是否完好。

有无短路或电极片有没有生锈。

对于导联线断路的问题，建议更换导联线或、正确判断导联线断路的位置，剖开电缆，分离屏蔽线和芯线，套上不同管径的热缩管或分别焊接后热封的方法修复。

其次看心电模块供电是否正常，可用万用表测量心电板上各芯片供电是否正常来判断。

接着判断心电板跟主板通信是否正常。

有些仪器有自检功能，如果通信故障的话会直接报警。

但有些仪器无此功能需要工程师自己判断。

如果以上的原因都排除的话，就需要工程师用示波器对信号进行跟踪看是哪儿引起的故障。

有时虚焊也会引起心电无波形。

此外还要注意查看导联模式，如果仪器上导联模式选了五导联但用的是三导联的导联线，那肯定心电无波形了。

建议对操作人员进行操作培训，熟悉操作方法，即可避免。

1.2心电波形干扰大多由外部干扰或屏蔽接地等原因引起。

对于接触性的问题，如电极片生锈失效、导联线某根线接触不好或线老化。

电极安放位置是否正确，对皮肤是否进行过清洁处理，心电电极接触是否正常。

对于外部干扰问题，首先要排除其他医疗仪器的干扰，如高频电刀，吸引器等，它们的使用有时会对心电信号产生较大影响。

其次手机等无线通讯设备对监护仪也有不同程度的干扰，要求这些东西远离监护仪。
