心电监护仪常见故障分析与排除心电监护仪是一种连续实时的无创伤监测患者多种生理参数的监护仪器。
本文结合EM-6多参数仪(北京康宏兴业科技发展有限公司生产)在临床使用巾经常出现的故障现象以及故障的排除方法予以分析．供大家参考。
1 屏幕无显示1．1 故障现象打开仪器时．屏幕无显示，面板指示灯不亮。
1．2 检查方法在仪器还末通电的情况下，首先检查充电电池是否电量耗尽或损坏；在仪器接通交流电的情况下，检查电源插座和与仪器相连接的插座接触是否良好，电源线是否断路．机身背后的保险管是否烧断等。
1．3 解决办法将所有连接部位连接可靠。
屏幕无显示2 屏幕无显示。
但面板指示灯亮。
风机转动且有蜂鸣声2．1 检查方法打开机器，检查显示器信号插头与显卡左侧I)型插座是否连接良好；检查显示器背面背景灯是否点亮；检查显示器的低压供电电路(+12V．+5V)以及高压电路是否正常；液晶显示板是否有故障。
2．2 解决办法拔下插座，用无水酒精擦拭金座，重新插紧；在高低压供电电路正常的情况下可更换液晶板。
3 无心电波形或心电出现较大干扰3．1 故障现象接上导联线无心电波形，屏幕上显示“电极脱落”或“无信号接收”。
3，2 检查方法检查电极片是否与人体接触不良，导联线是否断路；检杏电源插座是否有标准接地线；检查连接仪器的专用地线是否真正接地；检杏心电测量模块电路板是否损坏或接触不良。
3．3 解决办法检查所有心电导联外接部位(与人体相接触的三/五根延长线到心电插头上相对应的三/五根触针之间应导通，若电阻为无穷大表明导联线断路，应予以更换)；按照设备使用要求接好相应的地线；如果心电显示波形通道显示“无信号接收”则表明心电测量模块与主机通讯有问题。
关机，用无水酒精擦拭心电模块电路板后重新插上，再开机。
若故障仍不能解决的话，更换心电测量模块电路板。
4 血压不能测量4．1 故障现象按下血压键，仪器无任何反应。
4．2 检查方法m压充气泵损坏或断线；血压测量模块电路板损坏或接触不良。
心电监护仪常见故障分析与排除心电监护仪是一种连续实时的无创伤监测患者多种生理参数的监护仪器。
本文结合EM-6多参数仪（北京康宏兴业科技发展有限公司生产）在临床使用巾经常出现的故障现象以及故障的排除方法予以分析.供大家参考。
1屏幕无显示1. 1故障现象打幵仪器时.屏幕无显示，面板指示灯不亮。
1.2检查方法在仪器还末通电的情况下，首先检查充电电池是否电量耗尽或损坏；在仪器接通交流电的情况下，检查电源插座和与仪器相连接的插座接触是否良好，电源线是否断路.机身背后的保险管是否烧断等。
1. 3解决办法将所有连接部位连接可靠。
屏幕无显示2屏幕无显示。
但面板指示灯亮。
风机转动且有蜂鸣声2. 1检查方法打幵机器，检查显示器信号插头与显卡左侧I）型插座是否连接良好；检查显示器背面背景灯是否点亮；检查显示器的低压供电电路（+12V . +5V）以及咼压电路是否正常；液晶显示板是否有故障。
2. 2解决办法拔下插座，用无水酒精擦拭金座，重新插紧；在高低压供电电路正常的情况下可更换液晶板。
3无心电波形或心电出现较大干扰3. 1故障现象接上导联线无心电波形，屏幕上显示电极脱落”或无信号接收”。
3, 2检查方法检查电极片是否与人体接触不良，导联线是否断路；检杏电源插座是否有标准接地线；检查连接仪器的专用地线是否真正接地；检杏心电测量模块电路板是否损坏或接触不良。
3. 3解决办法检查所有心电导联外接部位（与人体相接触的三/五根延长线到心电插头上相对应的三/五根触针之间应导通，若电阻为无穷大表明导联线断路，应予以更换）；按照设备使用要求接好相应的地线；如果心电显示波形通道显示无信号接收”则表明心电测量模块与主机通讯有问题。
关机，用无水酒精擦拭心电模块电路板后重新插上，再幵机。
若故障仍不能解决的话，更换心电测量模块电路板。
4血压不能测量4. 1故障现象按下血压键，仪器无任何反应。
4. 2检查方法m压充气泵损坏或断线；血压测量模块电路板损坏或接触不良。
监护仪的常见故障与维修仪器显示器黑屏发现该故障后，医护人员应首先检查电源是否接通，若电源指示灯未亮，则提示电源未接通，可检查电源插板是否供电，以及仪器的电源连接是否紧密等；若电源指示灯亮起，但屏幕仍旧无参数显示，则可能是显示屏受到振荡或摔碰的影响，或是电路接点发生断裂，导致屏幕显示异常，也可能是内部电源板发生短路，需联系厂家维修人员对仪器设备进行维修。
心电波显示异常或不显示心电波形受到严重干扰基线不稳定：维修人员应首先检查心电导联线是否接地，确认接地后，需检查电极片与患者皮肤是否稳定接触，以及电极和心电导联线连接部位有无老化、开裂的情况，若出现上述情况，则需要更换电极片，再次消毒患者皮肤，然后应用胶条对电极片进行固定；受到肌电干扰：护理人员需要和患者进行高效沟通，观察患者是否存在紧张、焦虑等情绪，并做好心理疏导工作，使患者保持情绪稳定；交流干扰：检查心电导联线是否出现交叉以及缠绕情况，监护仪应用中需要尽可能与强电磁场避开，与外科手术设备保持足够距离，不可使用手机。
若条件允许，可为监护仪采用单独电源供电。
心电波形不显示设备显示屏工作正常，但心电图波形无显示。
当出现这一情况时，维修人员首先需要检查心电导联线电极片是否发生脱落；若未发生脱落，则需应用设备对心电图波形显示情况进行模拟。
如果出现波形，则提示仪器内部心电模块未受到损坏，需要检查仪器外部的心电导联线，即检查心电导联线是否出现断裂、打折、老化；其次检查电极片的粘贴位置，及时更正不准确的粘贴位置；最后检查心电导联线接头以及设备端的接口维持是否正确，若错误则需要进行更正。
无法显示血氧饱和度波形与脉搏内部电路模块发生故障维修人员需要首先检查血氧饱和度探头是否发生脱落。
若未出现脱落，则需要排查，用设备对血氧饱和度波形以及脉搏显示情况进行模拟。
若显示正常，则提示仪器内部的血氧饱和度监测模块未发生损坏，需要再次检查外部相应的连接线;若仍未能正常显示波形与脉搏，则提示模块发生损坏，需要进行维修或更换。
与排除Last revision on 21 December 2020心电监护仪常见故障分析与排除心电监护仪是一种连续实时的无创伤监测患者多种生理参数的监护仪器。
本文结合EM- 6多参数仪（北京康宏兴业科技发展有限公司生产）在临床使用巾经常出现的故障现象以及故障的排除方法予以分析•供大家参考。
1屏幕无显不1. 1故障现象打开仪器时•屏幕无显示，面板指示灯不亮。
1 - 2检查方法在仪器还末通电的情况下，首先检查充电电池是否电量耗尽或损坏；在仪器接通交流电的情况下，检查电源插座和与仪器相连接的插座接触是否良好，电源线是否断路•机身背后的保险管是否烧断等。
1• 3解决办法将所有连接部位连接可靠。
屏幕无显不2屏幕无显示。
但面板指示灯亮。
风机转动且有蜂鸣声2. 1检查方法打开机器，检查显示器信号插头与显卡左侧I）型插座是否连接良好；检查显示器背面背景灯是否点亮；检查显示器的低压供电电路（+12V . +5V）以及高压电路是否正常；液晶显示板是否有故障。
2.2解决办法拔下插座，用无水酒精擦拭金座，重新插紧；在高低压供电电路正常的情况下可更换液晶板。
3无心电波形或心电出现较大干扰3. 1故障现象接上导联线无心电波形，屏幕上显示''电极脱落〃或''无信号接收〃。
3. 2检查方法检查电极片是否与人体接触不良，导联线是否断路；检杏电源插座是否有标准接地线；检查连接仪器的专用地线是否真正接地；检杏心电测量模块电路板是否损坏或接触不良。
3. 3解决办法检查所有心电导联外接部位（与人体相接触的三/五根延长线到心电插头上相对应的三/五根触针之间应导通，若电阻为无穷大表明导联线断路，应予以更换）；按照设备使用要求接好相应的地线；如果心电显示波形通道显示''无信号接收“则表明心电测量模块与主机通讯有问题。
关机，用无水酒精擦拭心电模块电路板后重新插上，再开机。
若故障仍不能解决的话，更换心电测量模块电路板。

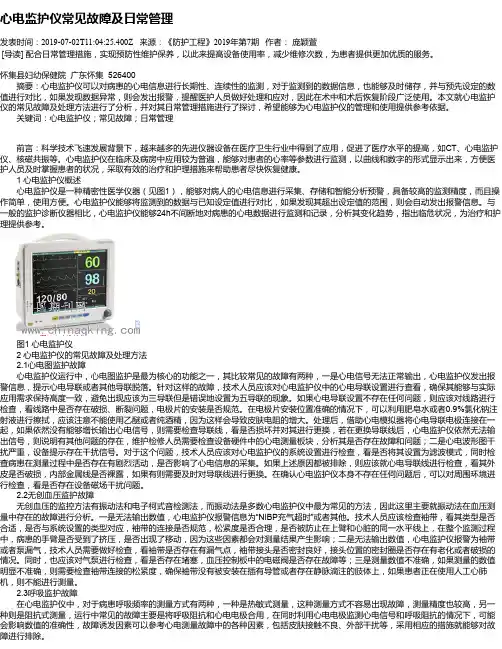

心电监护仪常见故障及日常管理发表时间：2019-07-02T11:04:25.400Z 来源：《防护工程》2019年第7期作者：庞颖萱[导读] 配合日常管理措施，实现预防性维护保养，以此来提高设备使用率，减少维修次数，为患者提供更加优质的服务。
怀集县妇幼保健院广东怀集 526400 摘要：心电监护仪可以对病患的心电信息进行长期性、连续性的监测，对于监测到的数据信息，也能够及时储存，并与预先设定的数值进行对比，如果发现数据异常，则会发出报警，提醒医护人员做好处理和应对，因此在术中和术后恢复阶段广泛使用。
本文就心电监护仪的常见故障及处理方法进行了分析，并对其日常管理措施进行了探讨，希望能够为心电监护仪的管理和使用提供参考依据。
关键词：心电监护仪；常见故障；日常管理前言：科学技术飞速发展背景下，越来越多的先进仪器设备在医疗卫生行业中得到了应用，促进了医疗水平的提高，如CT、心电监护仪、核磁共振等。
心电监护仪在临床及病房中应用较为普遍，能够对患者的心率等参数进行监测，以曲线和数字的形式显示出来，方便医护人员及时掌握患者的状况，采取有效的治疗和护理措施来帮助患者尽快恢复健康。
1 心电监护仪概述心电监护仪是一种精密性医学仪器（见图1），能够对病人的心电信息进行采集、存储和智能分析预警，具备较高的监测精度，而且操作简单，使用方便。
心电监护仪能够将监测到的数据与已知设定值进行对比，如果发现其超出设定值的范围，则会自动发出报警信息。
与一般的监护诊断仪器相比，心电监护仪能够24h不间断地对病患的心电数据进行监测和记录，分析其变化趋势，指出临危状况，为治疗和护理提供参考。
图1 心电监护仪2 心电监护仪的常见故障及处理方法2.1心电图监护故障心电监护仪运行中，心电图监护是最为核心的功能之一，其比较常见的故障有两种，一是心电信号无法正常输出，心电监护仪发出报警信息，提示心电导联或者其他导联脱落。
针对这样的故障，技术人员应该对心电监护仪中的心电导联设置进行查看，确保其能够与实际应用需求保持高度一致，避免出现应该为三导联但是错误地设置为五导联的现象。

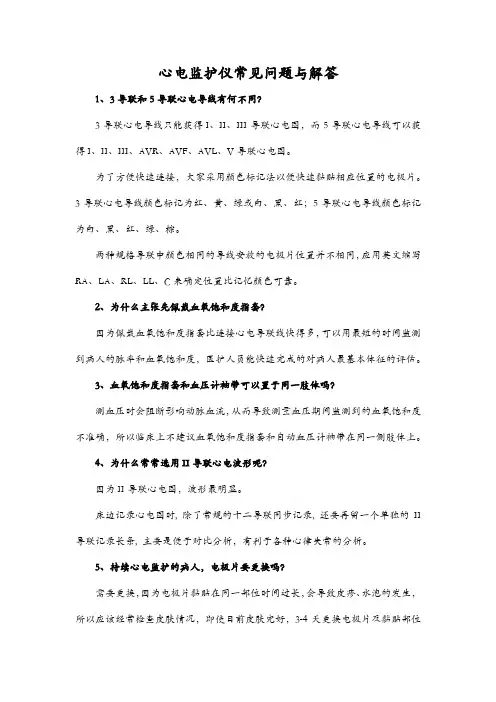

心电监护仪常见问题与解答1、3导联和5导联心电导线有何不同？3导联心电导线只能获得I、II、III导联心电图，而5导联心电导线可以获得I、II、III、AVR、AVF、AVL、V导联心电图。
为了方便快速连接，大家采用颜色标记法以便快速黏贴相应位置的电极片。
3导联心电导线颜色标记为红、黄、绿或白、黑、红；5导联心电导线颜色标记为白、黑、红、绿、棕。
两种规格导联中颜色相同的导线安放的电极片位置并不相同，应用英文缩写RA、LA、RL、LL、C来确定位置比记忆颜色可靠。
2、为什么主张先佩戴血氧饱和度指套？因为佩戴血氧饱和度指套比连接心电导联线快得多，可以用最短的时间监测到病人的脉率和血氧饱和度，医护人员能快速完成的对病人最基本体征的评估。
3、血氧饱和度指套和血压计袖带可以置于同一肢体吗？测血压时会阻断影响动脉血流，从而导致测量血压期间监测到的血氧饱和度不准确，所以临床上不建议血氧饱和度指套和自动血压计袖带在同一侧肢体上。
4、为什么常常选用II导联心电波形呢？因为II导联心电图，波形最明显。
床边记录心电图时, 除了常规的十二导联同步记录, 还要再留一个单独的II 导联记录长条, 主要是便于对比分析，有利于各种心律失常的分析。
5、持续心电监护的病人，电极片要更换吗？需要更换，因为电极片黏贴在同一部位时间过长，会导致皮疹、水泡的发生，所以应该经常检查皮肤情况，即使目前皮肤完好，3-4天更换电极片及黏贴部位一次，避免引起病人皮肤破损的发生。
停止心电监护后，记住取除电极片。
6、无创血压监测有什么要注意呢？（1）注意避免在内瘘肢体、偏瘫肢体、一侧乳腺癌切除患者的同向肢体上、输液肢体、水肿血肿皮肤破损的肢体上进行血压监测。
还需留意凝血功能差和廉状细胞疾病的病人，避免因测量血压导致医疗纠纷发生。
（2）应常规更换测量部位，专家建议每4个小时更换一次。
避免持续在一侧肢体上测量，导致与袖带摩擦的肢体发生紫癜、缺血和神经损伤。

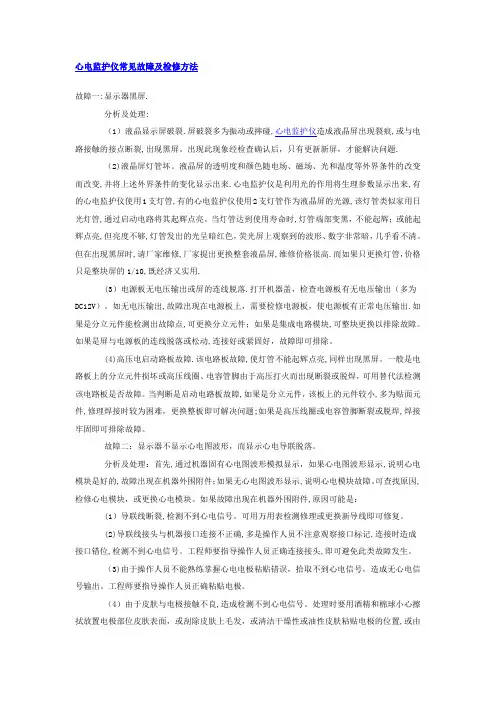

心电监护仪常见故障及检修方法故障一:显示器黑屏.分析及处理:（1）液晶显示屏破裂.屏破裂多为振动或摔碰,心电监护仪造成液晶屏出现裂痕,或与电路接触的接点断裂,出现黑屏。
出现此现象经检查确认后，只有更新新屏，才能解决问题.（2)液晶屏灯管坏。
液晶屏的透明度和颜色随电场、磁场、光和温度等外界条件的改变而改变,并将上述外界条件的变化显示出来.心电监护仪是利用光的作用将生理参数显示出来,有的心电监护仪使用1支灯管,有的心电监护仪使用2支灯管作为液晶屏的光源,该灯管类似家用日光灯管,通过启动电路将其起辉点亮。
当灯管达到使用寿命时,灯管端部变黑，不能起辉；或能起辉点亮,但亮度不够,灯管发出的光呈暗红色，荧光屏上观察到的波形、数字非常暗，几乎看不清。
但在出现黑屏时,请厂家维修,厂家提出更换整套液晶屏,维修价格很高.而如果只更换灯管，价格只是整块屏的1/10,既经济又实用.(3）电源板无电压输出或屏的连线脱落.打开机器盖，检查电源板有无电压输出（多为DC12V）。
如无电压输出,故障出现在电源板上，需要检修电源板，使电源板有正常电压输出.如果是分立元件能检测出故障点,可更换分立元件；如果是集成电路模块,可整块更换以排除故障。
如果是屏与电源板的连线脱落或松动,连接好或紧固好，故障即可排除。
(4)高压电启动路板故障.该电路板故障,使灯管不能起辉点亮,同样出现黑屏。
一般是电路板上的分立元件损坏或高压线圈、电容管脚由于高压打火而出现断裂或脱焊，可用替代法检测该电路板是否故障。
当判断是启动电路板故障,如果是分立元件，该板上的元件较小,多为贴面元件,修理焊接时较为困难，更换整板即可解决问题;如果是高压线圈或电容管脚断裂或脱焊,焊接牢固即可排除故障。
故障二：显示器不显示心电图波形，而显示心电导联脱落。
分析及处理：首先,通过机器固有心电图波形模拟显示，如果心电图波形显示,说明心电模块是好的,故障出现在机器外围附件；如果无心电图波形显示,说明心电模块故障。
