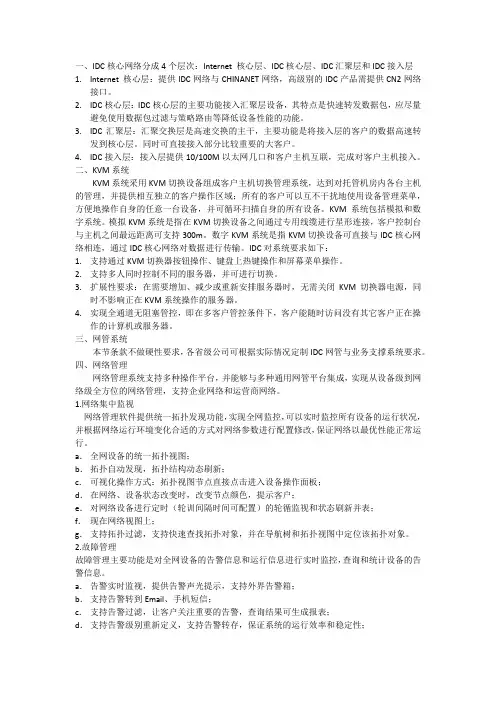

一、IDC核心网络分成4个层次：Internet 核心层、IDC核心层、IDC汇聚层和IDC接入层1.Internet 核心层：提供IDC网络与CHINANET网络，高级别的IDC产品需提供CN2网络接口。
2.IDC核心层：IDC核心层的主要功能接入汇聚层设备，其特点是快速转发数据包，应尽量避免使用数据包过滤与策略路由等降低设备性能的功能。
3.IDC汇聚层：汇聚交换层是高速交换的主干，主要功能是将接入层的客户的数据高速转发到核心层。
同时可直接接入部分比较重要的大客户。
4.IDC接入层：接入层提供10/100M以太网几口和客户主机互联，完成对客户主机接入。
二、KVM系统KVM系统采用KVM切换设备组成客户主机切换管理系统，达到对托管机房内各台主机的管理，并提供相互独立的客户操作区域；所有的客户可以互不干扰地使用设备管理菜单，方便地操作自身的任意一台设备，并可循环扫描自身的所有设备。
KVM系统包括模拟和数字系统。
模拟KVM系统是指在KVM切换设备之间通过专用线缆进行星形连接，客户控制台与主机之间最远距离可支持300m。
数字KVM系统是指KVM切换设备可直接与IDC核心网络相连，通过IDC核心网络对数据进行传输。
IDC对系统要求如下：1.支持通过KVM切换器按钮操作、键盘上热键操作和屏幕菜单操作。
2.支持多人同时控制不同的服务器，并可进行切换。
3.扩展性要求：在需要增加、减少或重新安排服务器时，无需关闭KVM切换器电源，同时不影响正在KVM系统操作的服务器。
4.实现全通道无阻塞管控，即在多客户管控条件下，客户能随时访问没有其它客户正在操作的计算机或服务器。
三、网管系统本节条款不做硬性要求，各省级公司可根据实际情况定制IDC网管与业务支撑系统要求。
四、网络管理网络管理系统支持多种操作平台，并能够与多种通用网管平台集成，实现从设备级到网络级全方位的网络管理，支持企业网络和运营商网络。
1.网络集中监视网络管理软件提供统一拓扑发现功能，实现全网监控，可以实时监控所有设备的运行状况，并根据网络运行环境变化合适的方式对网络参数进行配置修改，保证网络以最优性能正常运行。
电信运营商网络架构电信运营商网络架构是指电信运营商建立和维护的网络基础架构，用于提供全球范围内的通信服务。
这个网络架构的规模庞大且极其复杂，包括了物理设备、软件、协议和服务等多个方面。
首先，电信运营商的网络架构通常由多个层次组成。
最底层是物理层，它包括了光纤、铜缆等传输介质，以及传输设备，如光纤放大器、交换机等。
这些设备提供了网络信号的传输功能，保证了用户之间的数据传递。
其次，电信运营商的网络架构中，核心部分是核心层。
核心层主要由核心路由器组成，它们管理和控制整个网络的流量，执行路由选择、网络连接和通信等功能。
核心层的目标是高可用性和高可靠性，以保证网络的正常运行。
在核心层之上，是分布式架构的边缘层。
边缘层由分布式路由器和交换机组成，它们负责与用户进行连接，并提供访问控制、安全认证和数据传输服务等功能。
边缘层的目标是为用户提供稳定、高速、安全的网络连接。
此外，电信运营商的网络架构还包括了其他各种关键组件和技术。
其中之一是认证和计费系统，用于管理用户的身份验证和计费信息。
另外，电信运营商还需要一套网络管理系统，用于监控和管理网络中的设备、服务和流量等。
另一个重要的组件是服务节点，它包括了各种服务器、数据库和存储设备，用于提供各种服务，如互联网接入、语音通话、视频点播等。
这些服务节点通常被部署在核心层和边缘层，以便更好地为用户提供服务。
此外，电信运营商的网络架构还需要支持各种协议和标准，如TCP/IP、IPv6、MPLS等。
这些协议和标准是保证不同网络设备和系统之间能够互相通信的基础。
总的来说，电信运营商网络架构是一个庞大而复杂的系统，它由物理设备、软件、协议和服务等多个组件组成。
这个架构的目标是为用户提供稳定、高速、安全的通信服务。
为了实现这个目标，电信运营商需要不断地投入资源，进行网络规划、设备升级和技术创新等工作。
只有不断优化和改进网络架构，才能满足用户对通信服务的不断增长的需求。

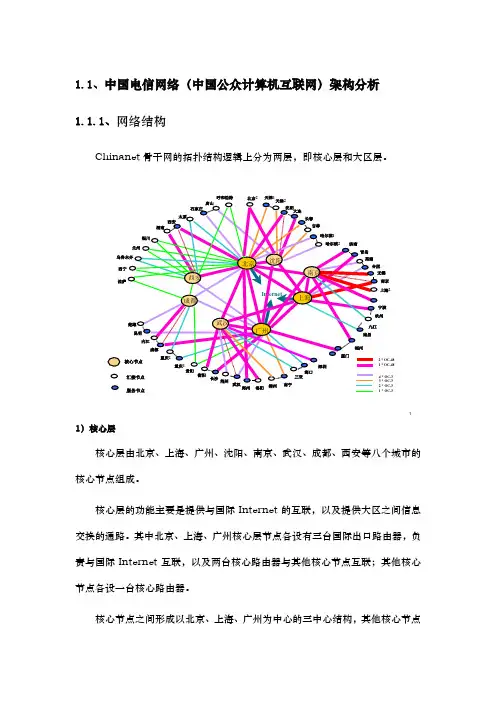

1.1、中国电信网络（中国公众计算机互联网）架构分析1.1.1、网络结构Chinanet骨干网的拓扑结构逻辑上分为两层，即核心层和大区层。
1）核心层核心层由北京、上海、广州、沈阳、南京、武汉、成都、西安等八个城市的核心节点组成。
核心层的功能主要是提供与国际Internet的互联，以及提供大区之间信息交换的通路。
其中北京、上海、广州核心层节点各设有三台国际出口路由器，负责与国际Internet互联，以及两台核心路由器与其他核心节点互联；其他核心节点各设一台核心路由器。
核心节点之间形成以北京、上海、广州为中心的三中心结构，其他核心节点分别以两条高速链路与这三个中心相连。
2）大区层全国31个省会城市按照行政区划，以上述8个核心节点为中心划分为8个大区网络，这8个大区网共同构成了大区层。
大区层主要提供大区内的信息交换以及接入网接入Chinanet的信息通路。
每个大区网内的各节点呈不完全网状连接，大区网除与本区的核心节点相连之外，还有另一出口与其他核心节点相连。
大区之间通信必须经过核心层。
1.1.2、网络相关节点的构成1）超级核心节点：北京、上海、广州To本片区汇接节点如上图所示，超级核心节点包含四台路由器，从功能上可分为两组：1.1.3、网络业务情况1.1.3.1、数据专线业务（包括帧中继业务、数字数据业务DDN、分组交换业务、ATM业务等）；1）数字数据业务DDN什么是DDNDDN是数字数据网（Digital Data Network）的简称，它是利用光纤、数字微波或卫星等数字传输通道和数字交叉复用设备组成，为用户提供高质量的数据传输通道，传送各种数据业务。
数字数据网是以光纤为中继干线网络，组成DDN的基本单位是节点，节点间通过光纤连接,构成网状的拓朴结构，用户的终端设备通过数据终端单元（DTU）与就近的节点机相连。
DDN的组网方式DDN专线上网业务通过DDN专线接入CHINANET，接入速率9.6K-2M或更高。

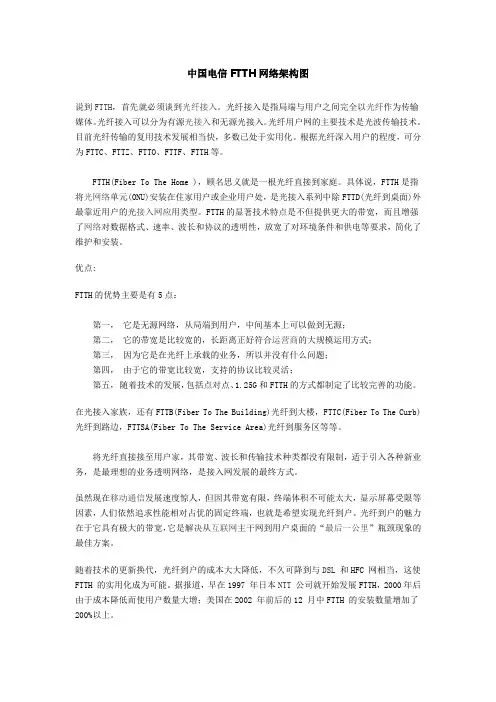

中国电信FTTH网络架构图说到FTTH，首先就必须谈到光纤接入。
光纤接入是指局端与用户之间完全以光纤作为传输媒体。
光纤接入可以分为有源光接入和无源光接入。
光纤用户网的主要技术是光波传输技术。
目前光纤传输的复用技术发展相当快，多数已处于实用化。
根据光纤深入用户的程度，可分为FTTC、FTTZ、FTTO、FTTF、FTTH等。
FTTH(Fiber To The Home )，顾名思义就是一根光纤直接到家庭。
具体说，FTTH是指将光网络单元(ONU)安装在住家用户或企业用户处，是光接入系列中除FTTD(光纤到桌面)外最靠近用户的光接入网应用类型。
FTTH的显著技术特点是不但提供更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，放宽了对环境条件和供电等要求，简化了维护和安装。
优点:FTTH的优势主要是有5点：第一，它是无源网络，从局端到用户，中间基本上可以做到无源；第二，它的带宽是比较宽的，长距离正好符合运营商的大规模运用方式；第三，因为它是在光纤上承载的业务，所以并没有什么问题；第四，由于它的带宽比较宽，支持的协议比较灵活；第五，随着技术的发展，包括点对点、1.25G和FTTH的方式都制定了比较完善的功能。
在光接入家族，还有FTTB(Fiber To The Building)光纤到大楼，FTTC(Fiber To The Curb)光纤到路边，FTTSA(Fiber To The Service Area)光纤到服务区等等。
将光纤直接接至用户家，其带宽、波长和传输技术种类都没有限制，适于引入各种新业务，是最理想的业务透明网络，是接入网发展的最终方式。
虽然现在移动通信发展速度惊人，但因其带宽有限，终端体积不可能太大，显示屏幕受限等因素，人们依然追求性能相对占优的固定终端，也就是希望实现光纤到户。
光纤到户的魅力在于它具有极大的带宽，它是解决从互联网主干网到用户桌面的“最后一公里”瓶颈现象的最佳方案。
