电工技术基础与技能第十章三相正弦交流电路练习题班别：高二（）姓名：学号：成绩：一、是非题1、三相对称电源输出的线电压与中性线无关，它总是对称的，也不因负载是否对称而变化。

（）2、三相四线制中性线上的电流是三相电流之和，因此中性线上的电流一定大于每根相线上的电流。

（）3、两根相线之间的电压称为相电压。

（）4、如果三相负载的阻抗值相等，即︱Z1︱=︱Z2︱=︱Z3︱，则它们是三相对称负载。

（）5、三相负载作星形联结时，无论负载对称与否，线电流必定等于对应负载的相电流。

（）6、三相负载作三角形联结时，无论负载对称与否，线电流必定是负载相电流的1.732倍。

（）7、三相电源线电压与三相负载的连接方式无关，所以线电流也与三相负载的连接方式无关。

（）8、相线上的电流称为线电流。

（）9、一台三相电动机，每个绕组的额定电压是220V，三相电源的线电压是380V，则这台电动机的绕组应作星形联结。

（）10、照明灯开关一定要接在相线上。

（）二、选择题1、三相对称电动势正确的说法是（）。

A.它们同时达到最大值B.它们达到最大值的时间依次落后1/3周期C.它们的周期相同，相位也相同D.它们因为空间位置不同，所以最大值也不同2、在三相对称电动势中，若e1的有效值为100V，初相为0，角频率为ω，则e2、e3可分别表示为( )。

A. tVetVeωωsin100,sin10032==B. VteVte）（）︒+=︒-=120sin100,120sin(10032ωωC. VteVte）（）︒+=︒-=120sin2100,120sin(210032ωωD. VteVte）（）︒-=︒+=120sin2100,120sin(210032ωω3、三相动力供电线路的电压是380V，则任意两根相线之间的电压称为（）。

A.相电压，有效值为380VB.线电压，有效值为220VC.线电压，有效值为380VD.相电压，有效值为220V4、对称三相四线制供电线路，若端线上的一根熔体熔断，则熔体两端的电压为（）。

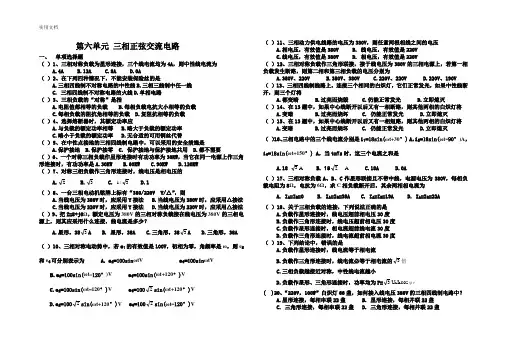

第六单元三相正弦交流电路一、单项选择题（）1、三相对称负载为星形连接，三个线电流均为4A，则中性线电流为A.4AB.12AC.8AD.0A（）2、在下列四种情况下，不能安装保险丝的是A.三相四线制不对称电路的中性线B.三相三线制中任一线C. 三相四线制不对称电路的火线D.单相电路（）3、三相负载的“对称”是指A.电阻值都相等的负载B.每相负载电抗大小相等的负载C.每相负载的阻抗角相等的负载D.复阻抗相等的负载（）4、选择熔断器时，其额定功率应A.与负载的额定功率相等B.略大于负载的额定功率C.略小于负载的额定功率D.无合适的可用铜丝代替（）5、在中性点接地的三相四线制电路中，可以采用的安全措施是A.保护接地B.保护接零C. 保护接地与保护接地共用D.都不需要（）6、一个对称三相负载作星形连接时有功功率为30KW，当它在同一电源上作三角形连接时，有功功率是A.30KW B.60KW C.90KW D.120KW（）7、对称三相负载作三角形连接时，线电压是相电压的A.2B.3C. 3/1 D.1（）8、一台三相电动机铭牌上标有“380/220V Y/△”，则A.当线电压为380V时，应采用Y接法B.当线电压为380V时，应采用△接法C.当线电压为220V时，应采用Y接法D.当线电压为220V时，应采用△接法（）9、把Z=8+j6Ω，额定电压为380V的三相对称负载接在线电压为380V的三相电源上，则其应采用什么连接，线电流是多少？A.星形，383AB. 星形，38AC.三角形，383AD.三角形，38A （）10、三相对称电动势中，若e1的有效值是100V，初相为零，角频率是ω，则e2和e3可分别表示为 A. e2=100sinωtV e3=100sinωtVB.e2=100sin(ωt-120°)V e3=100sin(ωt+120°)VC.e2=100sin(ωt-120°)V e3=1002sin(ωt+120°)VD.e2=1002sin(ωt+120°)V e3=1002sin(ωt-120°)V （）11、三相动力供电线路的电压为380V，则任意两根相线之间的电压A.相电压，有效值是380VB. 线电压，有效值是220VC.线电压，有效值是380VD. 相电压，有效值是220V（）12、三相对称负载作三角形联接，接于线电压为380V的三相电源上，若第一相负载发生断路，则第二相和第三相负载的电压分别为A.380V、220VB.380V、380VC.220V、220VD.220V、190V（）13、三相四线制线路上，连接三个相同的白炽灯，它们正常发光，如果中性线断开，则三个灯将A.都变暗B.过亮而烧毁C.仍能正常发光D.立即熄灭（）14、在13题中，如果中心线断开以后又有一相断路，则其他两相的白炽灯将A.变暗B.过亮而烧坏C. 仍能正常发光D.立即熄灭（）15、在13题中，如果中心线断开以后又有一相短路，则其他两相的白炽灯将A.变暗B.过亮而烧坏C. 仍能正常发光D.立即熄灭（）16、三相电路中的三个线电流分别是i1=18sin(ωt+30°) A，i2=18sin(ωt-90°)A，i3=18sin(ωt+150°) A，当t=7s时，这三个电流之和是A.183AB.182 AC.18AD.0A（）17、三相对称负载A、B、C作星形联接且不带中线，电源电压为380V，每相负载电阻为8Ω，电抗为6Ω，求C相负载断开后，其余两相相电流为A. I A=I B=0B. I A=I B=38AC. I A=I B=19AD. I A=I B=22A（）18、关于三相负载的连接，下列说法正确的是A.负载作星形连接时，线电压超前相电压30度B.负载作三角形连接时，线电压超前相电压30度C.负载作星形连接时，相电流超前线电流30度D.负载作三角形连接时，线电流超前相电流30度（）19、下列结论中，错误的是A.负载作星形连接时，线电流等于相电流B.负载作三角形连接时，线电流必等于相电流的3倍C.三相负载越接近对称，中性线电流越小D.负载作星形、三角形连接时，功率均为P=3U L I L cosφP( )20、“220V，100W”白炽灯66盏，如何接入线电压380V的三相四线制电路中？A.星形连接，每相串联22盏B. 星形连接，每相并联22盏C. 三角形连接，每相串联22盏D. 三角形连接，每相并联22盏二、计算题1、星形联接的对称三相负载每相的电阻R=24Ω，感抗X L=32Ω，接到线电压U L=380V 的三相电源上，求相电压、相电流和线电流。

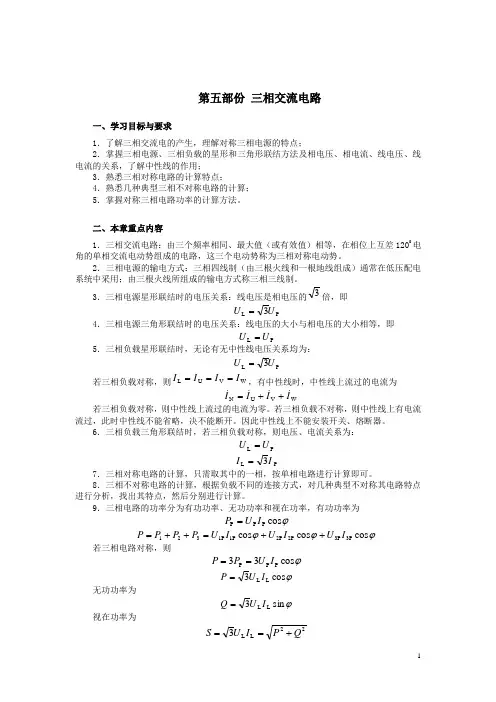

第五部份 三相交流电路一、学习目标与要求1．了解三相交流电的产生，理解对称三相电源的特点；2．掌握三相电源、三相负载的星形和三角形联结方法及相电压、相电流、线电压、线电流的关系，了解中性线的作用；3．熟悉三相对称电路的计算特点；4．熟悉几种典型三相不对称电路的计算；5．掌握对称三相电路功率的计算方法。

二、本章重点内容1．三相交流电路：由三个频率相同、最大值（或有效值）相等，在相位上互差1200电角的单相交流电动势组成的电路，这三个电动势称为三相对称电动势。

2．三相电源的输电方式：三相四线制（由三根火线和一根地线组成）通常在低压配电系统中采用；由三根火线所组成的输电方式称三相三线制。

3．三相电源星形联结时的电压关系：线电压是相电压的3倍，即 P L 3U U =4．三相电源三角形联结时的电压关系：线电压的大小与相电压的大小相等，即P L U U =5．三相负载星形联结时，无论有无中性线电压关系均为：P L 3U U = 若三相负载对称，则W V U L I I I I ===，有中性线时，中性线上流过的电流为 W V U N I I I I ++=若三相负载对称，则中性线上流过的电流为零。

若三相负载不对称，则中性线上有电流流过，此时中性线不能省略，决不能断开。

因此中性线上不能安装开关、熔断器。

6．三相负载三角形联结时，若三相负载对称，则电压、电流关系为： P L U U =P L 3I I =7．三相对称电路的计算，只需取其中的一相，按单相电路进行计算即可。

8．三相不对称电路的计算，根据负载不同的连接方式，对几种典型不对称其电路特点进行分析，找出其特点，然后分别进行计算。

9．三相电路的功率分为有功功率、无功功率和视在功率，有功功率为ϕcos P P P I U P = ϕϕϕcos cos cos 3P 3P 2P 2P P 11P 321I U I U I U P P P P ++=++=若三相电路对称，则 ϕcos 33P P P I U P P ==ϕcos 3L L I U P =无功功率为ϕsin 3L L I U Q =视在功率为 22L L 3Q P I U S +==如果三相负载不对称，三相的总功率等于分别计算的三个单相功率之和。

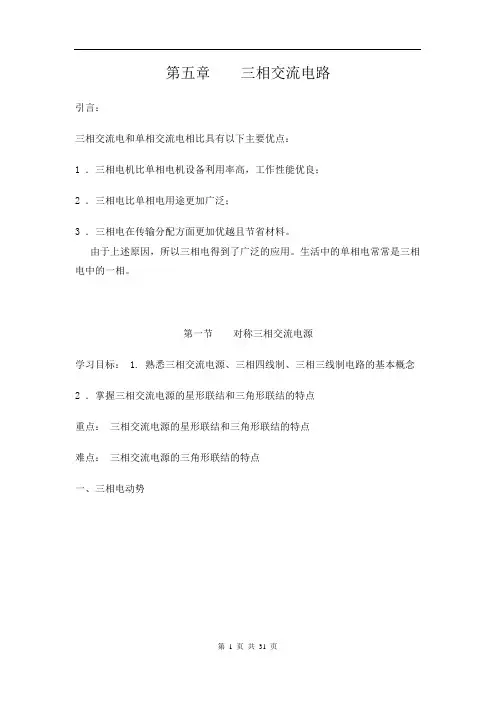

第五章三相交流电路引言：三相交流电和单相交流电相比具有以下主要优点：1 ．三相电机比单相电机设备利用率高，工作性能优良；2 ．三相电比单相电用途更加广泛；3 ．三相电在传输分配方面更加优越且节省材料。

由于上述原因，所以三相电得到了广泛的应用。

生活中的单相电常常是三相电中的一相。

第一节对称三相交流电源学习目标： 1. 熟悉三相交流电源、三相四线制、三相三线制电路的基本概念2 ．掌握三相交流电源的星形联结和三角形联结的特点重点：三相交流电源的星形联结和三角形联结的特点难点：三相交流电源的三角形联结的特点一、三相电动势图 5-1 图 5-21 ．单相电动势的产生：如图 5-1 所示，在两磁极中间，放一个线圈（绕组）。

让线圈以w 的速度顺时针旋转。

根据右手定则可知，线圈中产生感应电动势，其方向由U 1 ® U 2 。

合理设计磁极形状，使磁通按正弦规律分布，线圈两端便可得到单相交流电动势为2 ．三单相电动势的产生：如图 5-2 所示，若定子中放三个线圈 ( 绕组 ) ：U 1 ® U 2 ，V 1 ® V 2 ，W 1 ® W 2 ，由首端（起始端、相头）指向末端（相尾），三线圈空间位置各差120 o ，转子装有磁极并以w 的速度旋转，则在三个线圈中便产生三个单相电动势。

二、三相对称电源图 5-3 1 ．供给三相电动势的电源称为三相电源，三个最大值相等，角频率相同而初相位互差时的三相电源则称为对称三相电源。

如图 5-3 所示，他们的参考方向是始端为正极性，末端为负极性。

2 ．三相电源的表示式3 ．相量表示式及相量图、波形图，如图 5-4 、 5-5 所示图 5-5图 5-44 ．三相电源的特征：大小相等，频率相同，相位互差120º 。

对称三相电源的三个相电压瞬时值之和为零，即5 ．相序：对称三相电压到达正（负）最大值的先后次序，U → V → W → U 为顺序，U → W → V → U 为逆序。
