纯Excel公式开发的施工测量数据计算表版本号：1.4功能：可以根据输入的起点桩号、各交点坐标、各交点的圆曲线半径、缓和曲线长（支持不对称缓和曲线）直接生成标准的《直线曲线及转角表》和积木法平曲线参数表。
可以计算非对称基本型（直-缓1-圆-缓2）以及下列由其变化而成共6种线型的任意交角中边桩坐标。
1、单一完整缓和曲线；分缓1和缓2两种情况，此曲线为前直线、圆曲线和另一缓和曲线长度均为0的特殊曲线。
2、单一圆曲线，即前直线和缓和曲线长度均为零的曲线。
3、卵型曲线，即圆曲线长为0的曲线（前直线有无不限，此类曲线在程序中要加入防止R被作除数时出错）4、缓1+圆曲线型曲线，即缓2长度为零的曲线（前直线长度不限）5、圆曲线+缓2型曲线，即前直线和缓1长度为零的曲线。
6、单一直线，即所有缓和曲线和圆曲线的长度均为零的曲线（常用于路线终点直线计算，此类曲线需防止已知量为零并被当作被除数时出错）可以根据输入的桩号自动生成用于AutoCAD脚本绘图的代码，拷贝后保存为*.scr文件，在任意版本AutoCAD中加载展绘中线和桩号。
可以用近似公式计算竖曲线高程。
对于以变量赋值形式作为数据库的CASIOfx-5800P计算器程序，可自动生成交点法、积木法、竖曲线数据库。
使用说明：此表用纯Excel公式编成，理论上可计算多达30000个交点，但考虑到实际情况，只拉出了200个交点的表格，所有的已知数据在此表中输入，结果在《直曲表》中查看。
此表格经多条100公里以上的线路计算，误差均小于1mm，可用于设计数据复核。
因为很多线路的桩号，缓和曲线参数，主点桩号等数值均只取2位小数，而交点坐标一般会给出小数点后三位，半径和缓和曲线长一般均为整数，用此表计算可以帮助有程序的朋友在建立数据库时提高计算精度。
又有朋友手上只有积木法的程序，对于交点法不想另编，本表又提供了一种从交点法表格直接转为积木法的功能，已知数据还是没有变，根据交点个数，拉了800行。
高铁测量点之记表格通常包括以下列：
1.序号：每个测量点的唯一标识，用于区分不同的点。
2.点名：每个测量点的名称，通常与现场实际情况相对应。
3.X坐标：测量点的X轴坐标，用于确定其水平位置。
4.Y坐标：测量点的Y轴坐标，用于确定其水平位置。
5.高程：测量点的高程或垂直高度。
6.备注：关于该测量点的任何其他重要信息或特殊说明。
以下是一个简单的高铁测量点之记表格示例：
这只是一个简单的示例，具体格式和内容可能会根据实际需求和项目特点进行调整。
竖曲线高程计算通常涉及到纵坡设计，可以用于计算道路或其他线性结构的竖向变化。
如果你想创建一个Excel表格来进行竖曲线高程计算，以下是一个简单的步骤指南：
1. 打开Excel
首先，打开Microsoft Excel软件。
2. 创建表格
在Excel中创建一个新的工作表。
在这个表中，你可以创建两列，一列是里程（或水平距离），另一列是高程。
3. 输入已知数据
在里程列中输入已知的里程点，在对应的高程列中输入相应里程点的高程。
4. 使用公式进行计算
对于每个里程点，你可以使用以下公式来计算其高程：
(H = H_{0} + i \times d)
其中：
•(H) 是当前里程点的高程。
•(H_{0}) 是前一个里程点的高程。
•(i) 是纵坡的坡度（单位为米/米或米/公里）。
•(d) 是当前里程与前一个里程之间的水平距离。
你可以在每个里程点的高程单元格中输入这个公式，并使用拖放功能将公式应用到其他里程点。
5. 保存和分享表格
完成计算后，保存你的Excel表格。
你可以将这个表格分享给其他人，或者将其导入到其他软件中进行进一步的分析和可视化。
示例：
假设你有以下里程和对应的高程数据：
你可以在里程为1和2的单元格中使用上述公式来计算对应的高程。
然后，使用拖放功能将这个公式应用到其他里程点。

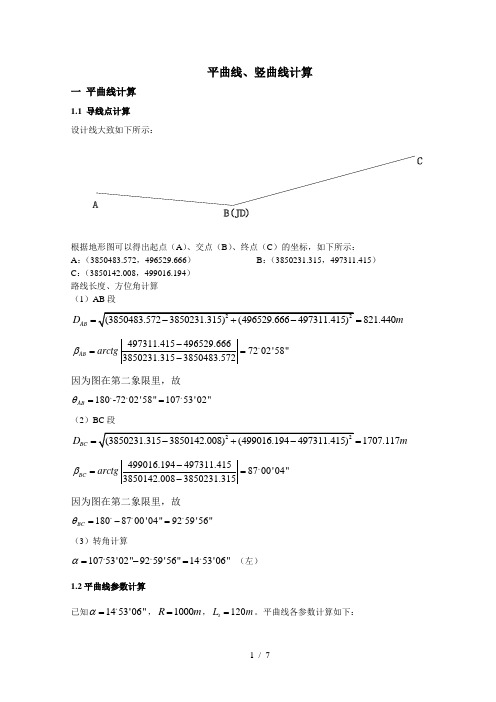

平曲线、竖曲线计算一 平曲线计算1.1 导线点计算 设计线大致如下所示：根据地形图可以得出起点（A ）、交点（B ）、终点（C ）的坐标，如下所示： A ：（3850483.572，496529.666） B ：（3850231.315，497311.415） C ：（3850142.008，499016.194） 路线长度、方位角计算 （1）AB 段821.440AB D m ==497311.415496529.6667202'58"3850231.3153850483.572AB arctgβ-==-。
因为图在第二象限里，故180-7202'58"10753'02"AB θ==。
（2）BC 段1707.117BC D m ==499016.194497311.4158700'04"3850142.0083850231.315BC arctgβ-==-。
因为图在第二象限里，故1808700'04"9259'56"BC θ=-=。
（3）转角计算10753'02"9259'56"1453'06"α=-=。
（左）1.2平曲线参数计算已知1453'06"α=。
，1000R m =，120s L m =。
平曲线各参数计算如下：332212012059.993224022401000s s L L q m R =-=-=⨯242433'"'"'"'"1201200.6002423842410002384100012028.647928.6479326151000145306()(10000.600)59.993190.704223.142(2)2(145306232615)1000180180s s s o o s L L p mR R L R T R p tg q tg m L R L βαπαβ=-=-=⨯⨯==⨯==++=+⨯+==-+=-⨯⨯⨯。
