机械制图教案-螺纹连接装配图的画法

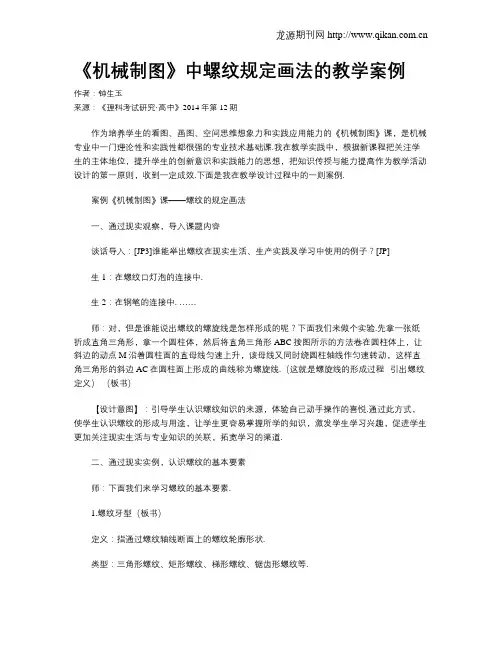

《机械制图》中螺纹规定画法的教学案例作者：钟生玉来源：《理科考试研究·高中》2014年第12期作为培养学生的看图、画图、空间思维想象力和实践应用能力的《机械制图》课，是机械专业中一门理论性和实践性都很强的专业技术基础课.我在教学实践中，根据新课程把关注学生的主体地位，提升学生的创新意识和实践能力的思想，把知识传授与能力提高作为教学活动设计的第一原则，收到一定成效.下面是我在教学设计过程中的一则案例.案例《机械制图》课——螺纹的规定画法一、通过现实观察，导入课题内容谈话导入：[JP3]谁能举出螺纹在现实生活、生产实践及学习中使用的例子？[JP]生1：在螺纹口灯泡的连接中.生2：在钢笔的连接中. ……师：对，但是谁能说出螺纹的螺旋线是怎样形成的呢？下面我们来做个实验.先拿一张纸折成直角三角形，拿一个圆柱体，然后将直角三角形ABC按图所示的方法卷在圆柱体上，让斜边的动点M沿着圆柱面的直母线匀速上升，该母线又同时绕圆柱轴线作匀速转动，这样直角三角形的斜边AC在圆柱面上形成的曲线称为螺旋线.（这就是螺旋线的形成过程--引出螺纹定义）（板书）【设计意图】：引导学生认识螺纹知识的来源，体验自己动手操作的喜悦.通过此方式，使学生认识螺纹的形成与用途，让学生更容易掌握所学的知识，激发学生学习兴趣，促进学生更加关注现实生活与专业知识的关联，拓宽学习的渠道.二、通过现实实例，认识螺纹的基本要素师：下面我们来学习螺纹的基本要素.1.螺纹牙型（板书）定义：指通过螺纹轴线断面上的螺纹轮廓形状.类型：三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹等.用途：三角形螺纹用于联接，而矩形、梯形、锯齿形螺纹用于传动.同学们，谁能说出联接螺纹和传动螺纹在生活实践中的具体应用在哪些方面？生1：圆规上的螺钉属于联接螺纹.生2：台虎钳上的螺杆属于传动螺纹.……师：对，下面我们来看螺纹的第二个基本要素.2.螺纹的直径（板书）[JP3]（1）大径d或D（即公称直径）；（2）小径d1或D1；（3）中径d2或D2.[JP]让学生通过钢笔杆上的螺纹，加深对螺纹直径的认识，加强对径向尺寸概念的理解，引入螺纹的第三个基本要素：轴向尺寸3.导程与螺距螺纹导程Ph=螺距P×线数n （板书）螺纹螺距P：在圆柱轴向方向测量的螺旋线之间的距离.螺纹导程Ph：螺纹线旋转一周沿轴向方向移动的距离.4.线数n（1）单线螺纹；（2）多线螺纹. （板书）单线螺纹：一条螺旋线的螺纹.多线螺纹：[JP3]两条以上螺旋线的螺纹分别称为双线螺纹、三线螺纹等.[JP]师：同学们，谁能举出生活中单线和多线螺纹的应用？生1：电视机架上的联接螺栓是单线螺纹.生2；水杯盖口上的螺纹是多线螺纹.师：对，下面我们看螺纹的第五个基本要素.5.旋向（1）右旋螺纹；（2）左旋螺纹. （板书）分类依据：螺纹按螺旋线卷绕的方向可分为右旋螺纹和左旋螺纹.师：下面再请几位同学举出右旋螺纹和左旋螺纹在现实生活中的应用.生1：水龙头开关处是右旋螺纹.生2；煤气瓶压力口处是左旋螺纹，还有吊扇中的螺纹也是左旋.……师：对，很好.如果改变上述五项基本要素其中任意一项，就会得到不同规格的螺纹.（1）标准螺纹；（2）特殊螺纹；（3）非标准螺纹. （板书）【设计意图】：教学，教是外因，学是内因，如果没有学生积极主动参与，教师教得再“好”也是徒劳.通过活生生的实例将教学方式变得直观现实，使学生对螺纹基本要素的认识加深，变枯燥的专业知识为活生生的具体实例，促使学生养成主动思考和学习的习惯，为学习后续知识做好铺垫.三、讲练结合，掌握螺纹的规定画法（板书、画图）师：螺纹一般不按真实投影作图，而按国家标准绘制.下面我们来学习螺纹的规定画法.（1）外螺纹画法（2）内螺纹画法（3）螺纹连接画法四、教师小结：（归纳：顶粗、底细、终止粗，剖面线画到粗实线处才结束.）画外螺纹的牙顶（大径）用粗实线表示，牙底（小径）用细实线表示.画内螺纹的牙顶（小径）用粗实线表示，牙底（大径）用细实线表示.螺纹的终止线用粗实线表示.画螺纹连接部分时一般采用剖视图，在图中，旋合部分按外螺纹画，未旋合部分各自按原规定绘制.【设计意图】：讲、练完画法后，教师用综合性的语言概述螺纹的规定画法，并用一句精简的话归纳总结，加强学生对螺纹规定画法的理解，便于学生对专业知识的理解记忆.五、课后反思现实生活中，对于相同的教材不同的学生，如何去设计教学，让机械制图教学活动贴近学生生活实际，且让二者交融互补，是我们进行教学活动设计的出发点和落脚点.也是获取最大教学效益的重大课题.为此，我在《机械制图》教学中尝试把教材中的内容与生活进行联系，把学生身边的生活资源带进课堂，将教与学有机地、紧密地结合起来，将传授知识与提高能力统一起来；这样就能很好地解决“死知识”适应“活教学”之间的矛盾.而画图又是《机械制图》中特有的实践性教学环节，通过画图不仅可以检查学生所学理论知识，而且可以促使学生将知识转化为技能、技巧.学生只有经常不断地画图，在画图中发现问题、提出问题、最后解决问题，通过这一过程，提高学生的独立思维能力、空间想象能力、分析能力和解决实际问题的能力，帮助学生在今后实际生产中进行技术革新、小发明和小创造，这正是新课改倡导的教育培养目标所在.。

机械制图螺纹画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。

江苏省XY中等专业学校2021-2022-2教案编号：教学内容沿螺旋线连续凸起的牙体。

外螺纹——在圆柱或圆锥外表面上形成的螺纹。

内螺纹——在圆柱或圆锥内表面上形成的螺纹。

（2）常见的螺纹加工方法2.螺纹的结构要素(1)牙型在螺纹轴线平面内的的螺纹轮廓形状称为螺纹牙型。

(2)螺纹直径大径：与外螺纹牙顶或内螺纹牙底相切的假象圆柱或圆锥的直径（即螺纹的最大直径）小径：与外螺纹牙底或内螺纹牙顶相切的假象圆柱或圆锥的直径。

中径：假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过螺纹牙型上沟槽和牙厚宽度相等的地方。

(3) 线数(n)螺纹有单线和多线之分。

只有一个起始点的螺纹称为单线螺纹；具有两个或两个以上起始点的螺纹称为双线或多线螺纹。

(4) 螺距(P)和导程(Ph)教学内容螺距：螺纹上相邻两牙体对应牙侧与中径线相交两点间的轴向距离称为螺距（P）；导程：最相邻的同名牙侧与中径线相交两点间的轴向距离称为导程（Ph）；(5) 旋向螺纹有左旋和右旋之分。

3.螺纹分类(1)紧固螺纹用来连接零件的螺纹，如应用最广泛的时普通螺纹。

(2)传动螺纹用来传递动力和运动的螺纹。

(3)管螺纹(4)专用螺纹（二）螺纹的画法规定1．外螺纹的画法2．内螺纹的画法教学内容3.内、外螺纹联接的画法(1)在剖视图中，内、外螺纹的旋合部分按外螺纹的画法绘制；(2)未旋合部分按各自规定的画法绘制，表示大、小径的组实现与细实线应分别对齐。

四、课堂小结1.螺纹的形成和加工方法；2.螺纹的结构要素；3.内、外螺纹的画法和内、外螺纹联接的画法；五、课堂练习六、课后练习学生完成习题册相关练习；板书设计教后札记江苏省XY中等专业学校2021-2022-2教案编号：备课组别机械上课日期主备教师授课教师课题：7-1 螺纹及螺纹紧固件表示法（二）教学目标1.掌握螺纹标记的规定和标注；2.了解常用螺纹紧固件的种类和标记；3.掌握螺纹紧固件的画法；重点机械图样的基本表示法的应用；难点机械图样的基本表示法的应用；教法讲练结合法、探究法、练习法、讨论法教学设备多媒体、画图工具教学环节教学活动内容及组织过程个案补充教学内容一、组织教学：安定课堂秩序二、新课引入无论是三角形螺纹还是梯形螺纹，按螺纹画法规定画法后，在图上均不能反映它的牙型、螺距、线数和旋向等结构要素，因此，还必须按规定的标记在图样中进行标注。

机械制图教案第 1 页
机械制图教案第2 页
〖任务分析〗
螺栓连接由螺栓、螺母、垫圈等标准件组成。

连
接特点是：两个被连接件上加工出通孔，装配后通孔
与螺杆之间有间隙，螺栓连接一般可用来连接不太厚
并能钻通孔的零件。

〖知识学习〗
一、螺栓及画法
螺栓常用的是六角头螺栓，它由头部和杆身组
成。

头部为六棱柱形状，杆身上加工了外螺纹。

机械制图教案第3 页
二、螺母的画法
螺母的外形近似为正六棱柱，内部加工有螺孔
、内螺纹的画法
机械制图教案第4页
其画法如下：
探索思考：
垫圈的内圆直径为多少？〖任务实施〗
螺栓连接的画法
〖布置作业〗
、分析下图螺纹画法，并改正错误2、补全下图螺栓连接
外形图
、大径线→粗实线
、小径线→细实线且入倒角
四、螺栓连接的画法
〖布置作业〗
绘制M20的螺栓连接图。

内燃机与配件0引言随着“中国制造2025”国家战略的提出，推动工业化和信息化两化融合，大力发展智能制造，促进制造业由劳动密集型向技术密集型转变[1]。

中国制造业发展需要大量具备精湛技术和创新精神的从业人员，对高职院校人才培养提出了新的要求。

2015年10月21日，教育部印发《高等职业教育创新发展行动计划（2015-2018年）》，提出了利用信息技术应用改造传统教学的战略，指出“构建数字教学资源共享体系，开发仿真软件和仿真实训系统，建设职业数字校园和教学信息化平台，提高职业院校教师信息技术应用能力”[2]。

信息化教学是教师在教学中运用信息技术、数字资源、教学平台开展的教学活动，对所授课程进行信息化教学设计是提升教师教学水平，提高教学效果的重要手段[3]。

本文以高职院校机械类专业基础课程《机械制图》中螺纹的规定画法为例，对信息化教学设计进行探讨。

1教学分析1.1课程分析图样是工程界的技术语言，是工程技术人员和加工制造人员之间交流技术思想的重要工具。

机械制图是机械类专业学生的专业必修课，上承高中数学的平面和空间几何知识，安排在大一学年，为机械设计、机械制造基础、液压传动等专业课程提供图样识读和绘制方面的基础。

1.2内容分析螺纹的规定画法这部分内容是机械制图由用视图综合表达机件部分向机械零件画图的过渡性内容，也是学习装配图的前提[4]。

总共分为外螺纹的规定画法、内螺纹的规定画法、圆锥螺纹的画法、内外螺纹的连接画法等4部分内容。

1.3学情分析职业院校机械类专业一年级的学生，年龄大多在18岁左右，学习习惯较差，学习主动性不强，基础较薄弱，不适应教师、教材、黑板的传统教学模式。

对理论知识接受能力较低，对实操课程感兴趣，喜欢视频、动画、三维模型等新鲜事物，喜欢使用智能手机，能熟练利用网络搜集信息。

1.4教学目标①知识目标：巩固牙型、直径、线数、螺距和导程、旋向等螺纹基本要素；了解公称直径、孔口倒角、钻孔深度、螺纹长度、螺纹深度等概念的含义；掌握螺纹终止线、牙顶线、牙底线的用线和画法，能按规定进行内外螺纹、螺纹连接的画图。
